3DSPI装置
MS-11 series
次世代微細チップ部品0201の完全検査を実現
クリームはんだ印刷後の検査装置です。

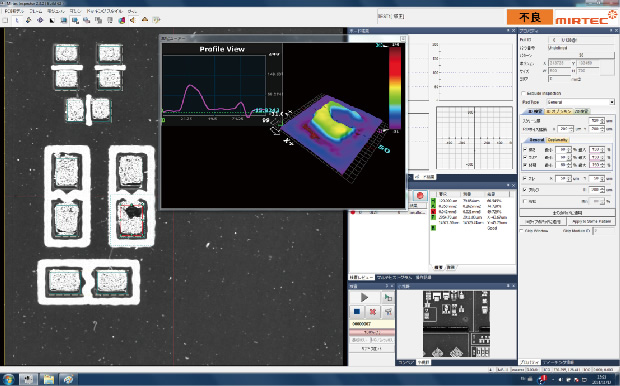

反射型位相シフトモアレ法の原理で、各パットのはんだ高さを測定し、はんだ体積を検査する３次元クリームはんだ検査装置です。特に、0603チップ部品以上の微細チップの搭載基板には必要な装置です。
15/25 Mega Pixel ISIS® Vision System

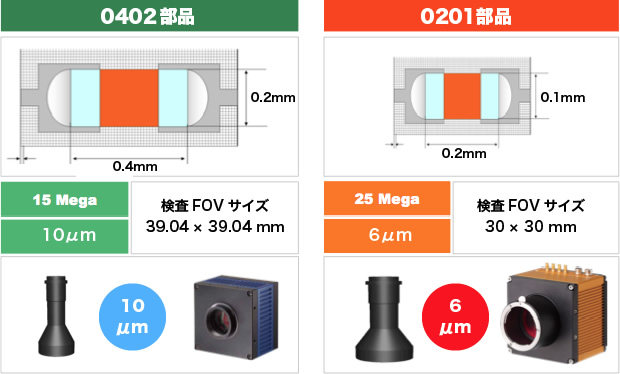

次世代チップ部品である0201部品の検査には、検査分解能として6μmは必要です。その部品の高速検査を実現させる為、世界で最初に25MegaPixelのカメラを搭載しました。分解能6μmでも、FOVサイズ約30mm×30mmを確保し、高速検査を実現しました。また、0402部品の検査でも、10μmの検査分解能で広域なFOVサイズを確保できますので、競合他社と比較し、高分解能・高速検査を実現しました。
