AOI装置

MV-6E series

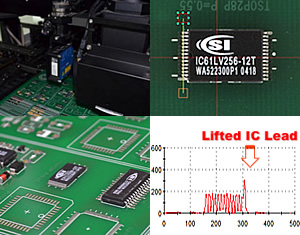

レーザーを搭載し、ICリード部の浮きを検出します。

日本ミルテック株式会社

SMT電子部品実装業界向け外観検査装置です。
プリント基板に電子部品を実装した製品をカメラで撮像し、その実装状態（部品の有無・部品のズレ・部品違い・部品のはんだ付け状態）を自動検査する装置です。

もっと見る閉じる

お問い合わせ

AOI装置の特長

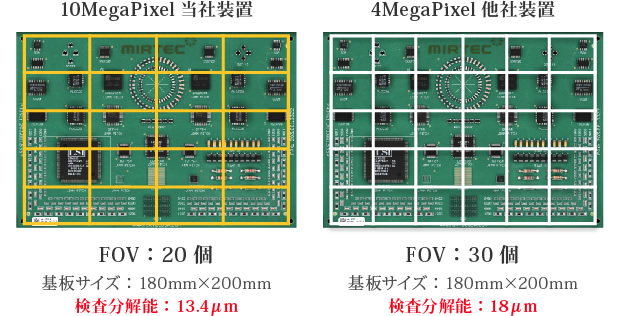

10 MegaPixel TOPカメラの搭載

10 MegaPixelカメラを搭載し、４ MegaPixelカメラを搭載した他社装置より広域な領域を一括で撮像、検査が実施出来ます。その為、他社装置と比較し、細かな検査分析能でも高速検査を実現しました。

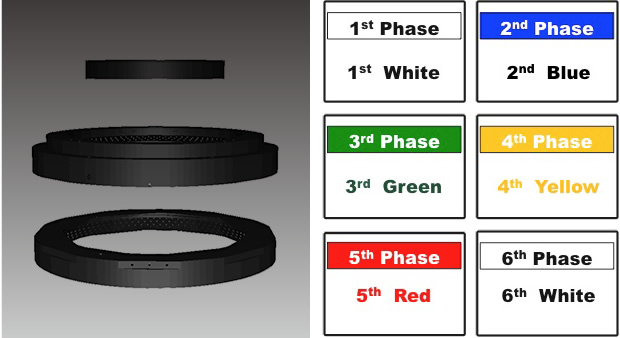

Six Phase Color Lighting System

不良画像を強調させる為、6段階の角度から5色のカラーLED照明を照射します。はんだフィレットの極小化から、不良画像を強調させる為、従来のRGBにYellowを追加しました。

RGB＋Yの照明によるカラー画像を使用し、はんだ過多、はんだ小、はんだ濡れ不良等はんだフレット部の検査に最適です。
RGB＋Yの照明によるカラー画像を使用し、カラーコードの検査に最適です。
水平・垂直白色照明により、部品文字（特に、レーザー印字による文字）、極性の検査に最適です。
