SCシリーズ
SCL***
独自のコンパクト設計により、各種工程間ワーク搬送に適切な設備作りが可能。

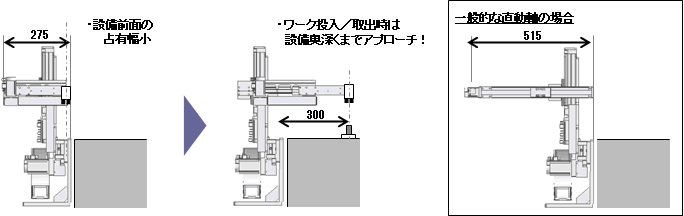

独自構造のコンパクト設計により、各種工程間のワーク搬送に最適な設備作りが可能です。
| 主な用途 | 工程間搬送 |
|---|---|
| URL | https://www.denso-wave.com/ja/robot/product/transfer/transfer.html |

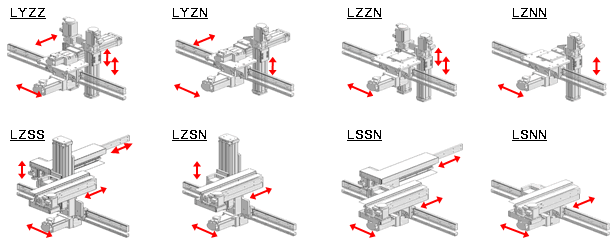

| ロボットタイプ | LZNN、LZZN、LYZN、LYZZ、LSNN、LSSN、LZSN、LZSS |
| 軸動作ストローク | ＜J1＞ 600～12,000mm ＜J2＞ LZNN：— LZZN：100mm, 200mm LYZN：100mm LYZZ：100mm LSNN：300mm, 400mm LSSN：300mm, 400mm LZSN：100mm, 200mm LZSS：100mm, 200mm ＜J3＞ LZNN： — LZZN：100mm, 200mm LYZN：100mm, 200mm LYZZ：100mm, 200mm LSNN： — LSSN：300mm, 400mm LZSN：300mm, 400mm LZSS：300mm, 400mm ＜J4＞ LZNN： — LZZN： — LYZN： — LYZZ：100mm, 200mm LSNN： — LSSN： — LZSN： — LZSS：300mm, 400mm |
| 最大可搬質量 | LZNN：5kg / Z LZZN：5kg / Z LYZN：5kg / Z LYZZ：5kg / Z LSNN：3kg / S （Sストローク400の場合は、2kg / S） LSSN：3kg / S （Sストローク400の場合は、2kg / S） LZSN：3kg / S （Sストローク400の場合は、2kg / S） LZSS：3kg / S （Sストローク400の場合は、2kg / S） |
| 最大速度 | ＜J1＞ 2,000mm/ sec ＜J2＞ LZNN：500mm/ sec LZZN：500mm/ sec LYZN：500mm/ sec LYZZ：500mm/ sec LSNN：1,000mm/ sec LSSN：1,000mm/ sec LZSN：500mm/ sec LZSS：500mm/ sec ＜J3＞ LZNN： — LZZN：500mm/ sec LYZN：500mm/ sec LYZZ：500mm/ sec LSNN： — LSSN：1,000mm/ sec LZSN：1,000mm/ sec LZSS：1,000mm/ sec ＜J4＞ LZNN： — LZZN： — LYZN： — LYZZ：500 LSNN： — LSSN： — LZSN： — LZSS：1000 |
| 位置繰返し精度 | LZNN：L : ±0.05mm, Y、Z : ±0.02mm LZZN：L : ±0.05mm, Y、Z : ±0.02mm LYZN：L : ±0.05mm, Y、Z : ±0.02mm LYZZ：L : ±0.05mm, Y、Z : ±0.02mm LSNN：L、S : ±0.05mm, Y、Z : ±0.02mm LSSN：L、S : ±0.05mm, Y、Z : ±0.02mm LZSN：L、S : ±0.05mm, Y、Z : ±0.02mm LZSS：L、S : ±0.05mm, Y、Z : ±0.02mm |
| ブレーキ | LZNN：J2 LZZN：J2, J3 LYZN：J3 LYZZ：J3, J4 LSNN： — LSSN： — LZSN：J2 LZSS：J2 |
| 質量 | LZNN：7kg LZZN：9kg LYZN：10kg LYZZ：12kg LSNN：9kg LSSN：12kg LZSN：13kg LZSS：16kg |
