計測機器

コイルテスタ/直流重畳試験機/LCRメータ/半導体テスタ/カーブトレーサ

常に進化する電子部品業界の動向を迅速に反映させ、製品をお届けします。

電子計測器メーカーとして電子部品の信頼性保証に大きく貢献し、エレクトロニクス産業を根底で支えています。LCRメータ、コイル試験機、直流重畳試験機、カーブトレーサ、半導体試験装置は、電子部品の基本測定器です。生産ライン用、設計開発用、品質保証用と幅広い分野にて使用できる測定器をラインナップ。

もっと見る閉じる

計測機器（コイルテスタ/直流重畳試験機/LCRメータ/半導体テスタ/カーブトレーサ）のダウンロード (381.8Kb)

お問い合わせ

計測機器の特長

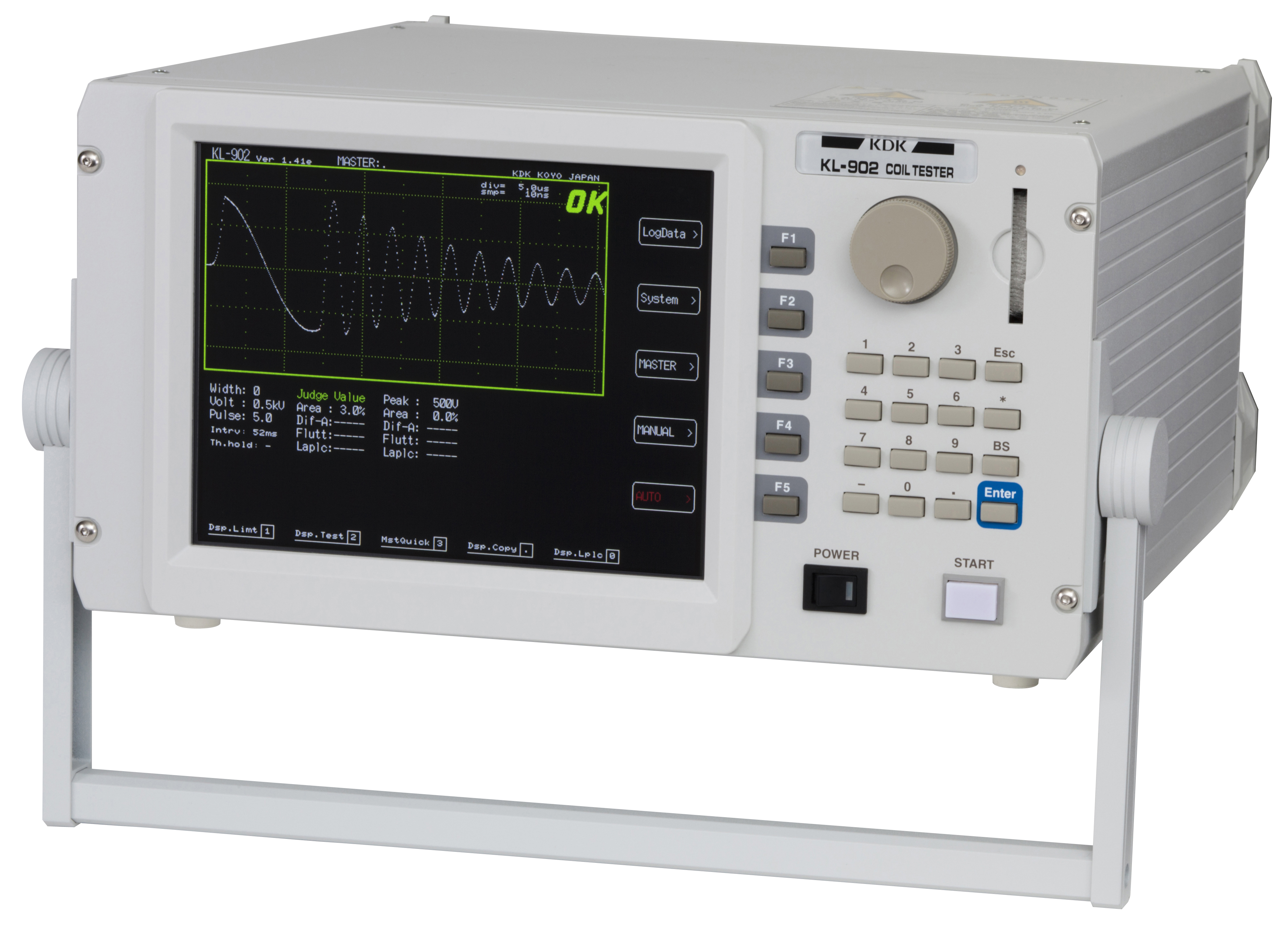

コイルテスタ

巻線系電子部品の電気的試験を効率よく非破壊で実施。標準コイルと被試験コイルに同じインパルス電流を流し、過渡現象波形を比較。この試験により、コイルの巻き数違い・レアショート・断線、さらにコア材を組み込みの場合は材質の違いまで同時に判定可能。高圧インパルス電圧を加え、絶縁不良をコロナ放電により発見できる試験器。

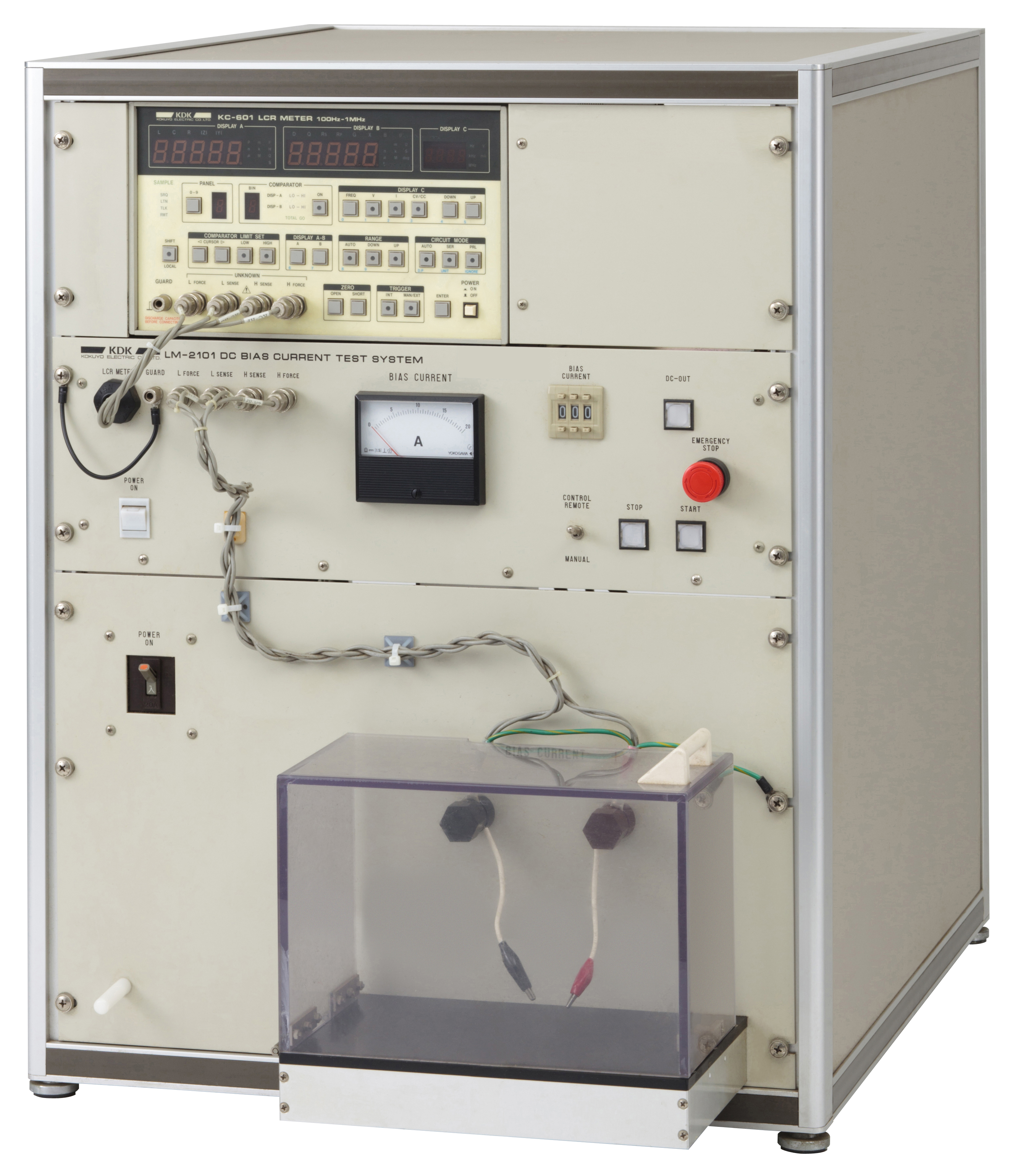

直流重畳試験機

LCRメータと組み合わせ、コイルへ直流電流を重畳した状態でインダクタンス（L）・インピーダンスの損失係数（D）・クオリティ（Q）・位相角（θ）を測定する試験機。０～最大電流まで自動的に印加し、計測結果を取得。測定結果を基に特性カーブを描く機能を有し、コイルの飽和状態等を観測可能。MAX500 A仕様と6タイプの豊富な機種をラインナップ。

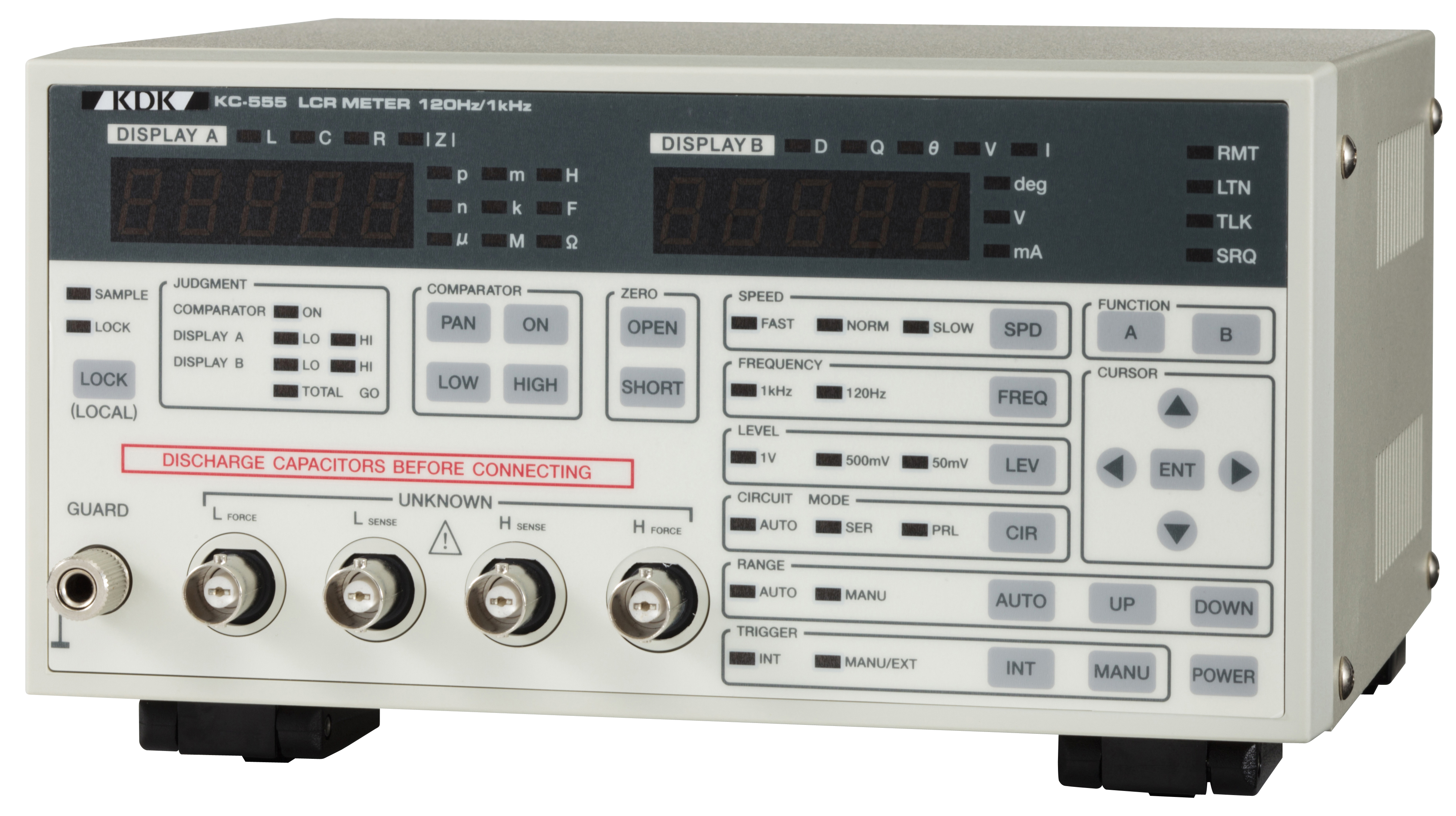

LCRメータ

インダクタンス（L）・容量（C）・抵抗（R）・インピーダンス（Z）・損失係数（D）・クオリティ（Q）・位相角（θ）を計測する装置。測定周波数は、120 Hz/1 kHzの広範囲なレンジ構成を備え、高速かつ高精度な測定が可能。

計測機器の情報・製品仕様

主な用途	コイルテスタ：各種コイル・トランス・モータ・ソレノイド等の巻線の検査用として生産現場に最適直流重畳試験機：コイル・トランスの設計開発用。太陽光発電・ハイブリッド車等のインバータに搭載するリアクタの開発に最適 LCRメータ：コンポーネンツ電子部品の電気特性検査用に生産現場・抜き取り検査等に最適半導体テスタ：トランジスタ・FET・ダイオード等の特性パラメータを測定する装置として生産ライン・部品認証部門に最適カーブトレーサ：トランジスタ・FET・ダイオード等半導体素子の特性カーブを観測する装置として生産現
