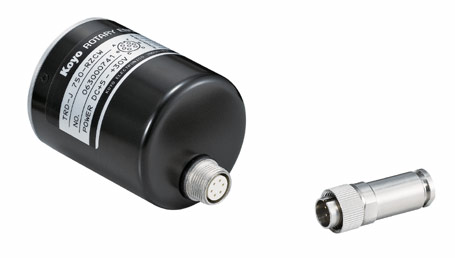

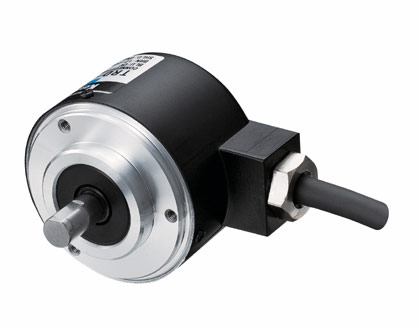

ロータリーエンコーダ-RotaryEncoder-

TRDシリーズ

回転の機械的変位量をデジタル信号(パルス)に変換し位置、速度などを検出するセンサ

株式会社ジェイテクトエレクトロニクス

回転角度をデジタル信号（パルス）に変換するセンサです。回転数や位置の判断が可能です。標準品をベースとした一部の仕様変更やお客様独自の仕様品など、特注品のご相談も承ります。

もっと見る閉じる

ENCODER TRDシリーズのダウンロード (4.1Mb)

お問い合わせ

ロータリーエンコーダ-RotaryEncoder-の特長

インクリメンタル形

軸に結合することにより回転に応じてパルス列を出力。パルス数をカウントすることで回転量を検出。基準位置を任意に選ぶことができ、回転量の計数が無限です。

アブソリュート形

回転角度に応じた絶対位置の信号がコード（グレイコード）で、パラレルに出力されるタイプです。したがって、カウンタは必要なく、通電時は常に入力回転軸の角度に応じた出力をします。カウンタが不要のため、電気ノイズや振動等によるチャタリングに対しても常に安定しています。また、電源が切れて再び電源を入れた場合でも、正しい回転角度を読みとることができ、原点復帰が不要なため、システムの立上げが迅速に行えます。

ロータリーエンコーダ-RotaryEncoder-の情報・製品仕様

主な用途	・コンベアの移動量・包装機の紙量・ハシゴ車の伸縮幅
種類	シャフト形/中空軸形
外形寸法	φ25/φ38/φ40/φ50/φ78
シャフト径	φ4/φ6/φ8/φ10
出力信号	一相/A・B二相/A・B二相＋Z相/方向判別/グレイバイナリ
最高応答周波数	20 kHz/100 kHz/200 kHz
出力形式	NPNオープンコレクタ出力/ラインドライバ出力/トーテムポール出力(部分負荷短絡保護付き)/PNPオープンコレクタ出力
