パネルコンピュータ

NX-20シリーズ

サイズは小さく、活用力は大きくマルチタッチで情報を使いこなす。

株式会社ジェイテクトエレクトロニクス

安心の国内設計、国内製造。長期間の運用を見据え、徹底した高品質・高信頼性を施したパネルコンピュータ。

もっと見る 閉じる

HMIdigestのダウンロード (3Mb)

信頼の国内設計・国内製造

高品質・高性能・高信頼性を徹底的に重視した、安心の国内設計・国内製造。CPUにはIntel®AtomTMプロセッサを採用するとともに、駆動部品の整理やLEDバックライトの採用、きめ細かな輝度調整機能などを備え、機械装置の消費電力低減に貢献する省エネ設計です。LCDは、上下左右各85度の斜め方向から見ても、色やコントラストをほとんど損なわないTFTカラー液晶。1台を多人数で共用する環境や、高所・管理室など角度のある場所からの確認作業でも高い視認性を備えます。

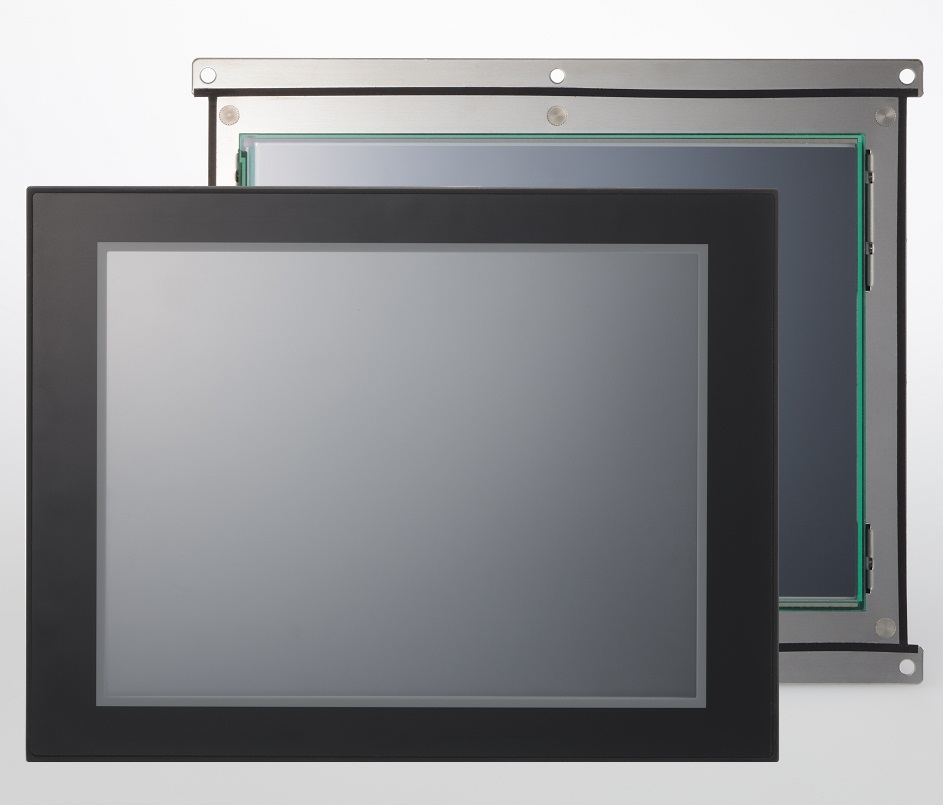

2タイプの取付方式を選択可能

機械装置への取付方式は、背面から組み込む「オープンフレームタイプ」と、前面から埋め込む「ベゼルタイプ」の2種類を用意しました。

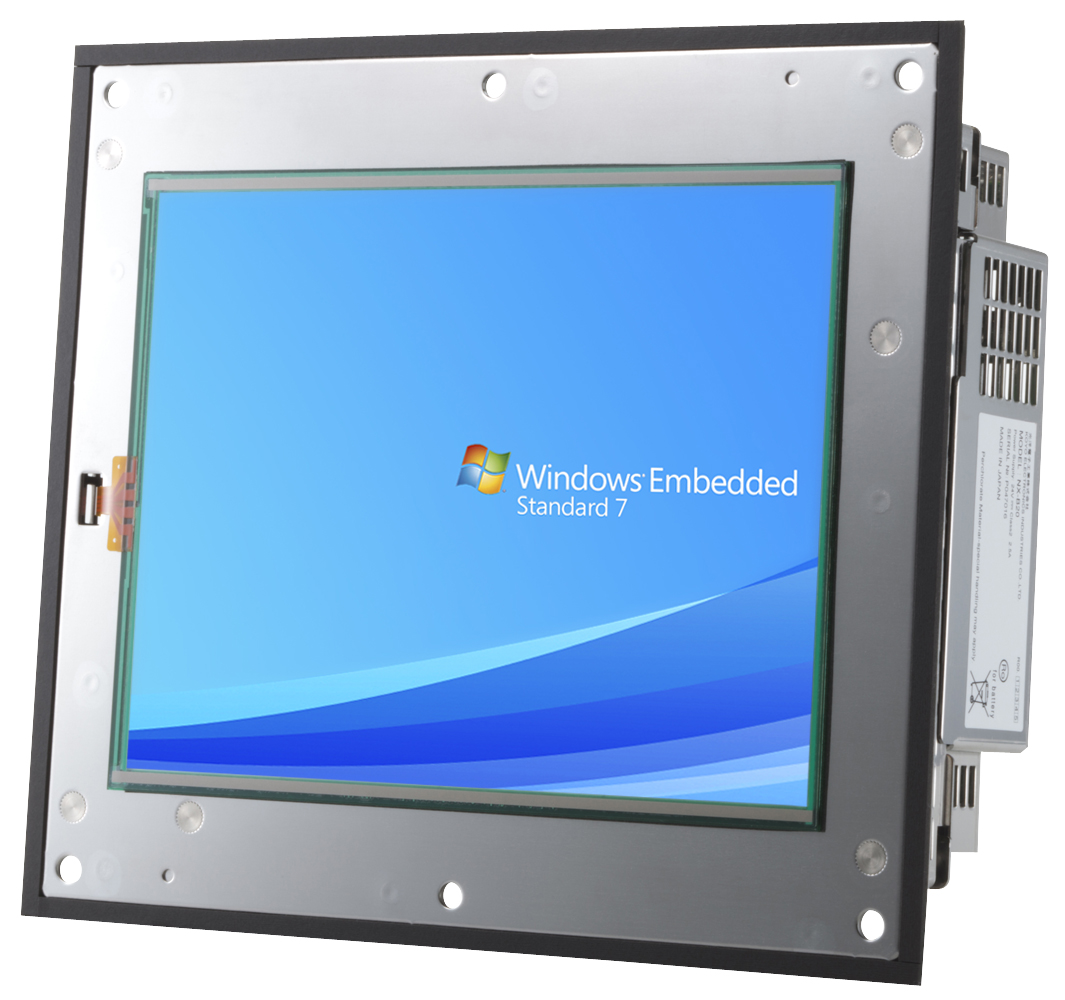

[オープンフレームタイプ] 強固なフレームを採用したオープンフレームタイプは、ユニットケースを持たず幅広い機械装置に対応。機械装置の取り付け面とパネルコンピュータの画面を面一にすることで、油などの浸入に強く清掃が簡単です。
[ベゼルタイプ] 高品質なブラックベゼルを採用したベゼルタイプは、前面埋め込みのため取り付けが簡単。機械装置の外観がグッと引き締まります。耐久性の高いパッキンを介して装着するため、粉塵や汚れ・水などの浸入も確実に防ぎます。

使い慣れたWindows®OSで快適操作

習熟期間短縮にも効果的。
搭載OSは、パーソナルコンピュータやモバイル機器でも広く利用されているWindows®OS。普段から馴染みのある操作感覚と、直感的に理解できる分かりやすい標準プラットフォームの構築により、機械装置の操作習熟期間短縮に貢献します。

主な用途 [モーション組立装置] 装置の操作だけでなく、ロット管理や工程管理も行えるため、多品種少量生産など即応性が要求される環境でも迅速に、確実に対応。駆動部品がないため振動にも強く、安定した動作が可能です。

[包装機械] 混合ラインなど複雑化するライン状況の確実な把握や、トラブル発生時のアラーム・詳細情報表示などにより、時間のロスを最小限に抑えた運用が可能。別ウインドウでの資料閲覧なども行えます。

[加工機械] 厳密な温度データ管理が求められる加工機械など、リアルタイムでのフィードバックや緻密な調整が要求さ
OS Windows®Embedded Standard 2009/Windows®Embedded Standard 7
画面サイズ 8.4型/12.1型
ケース オープンフレームタイプ・ベゼルタイプ
液晶デバイス TFTカラー :262,144色
解像度 SVGA/XGA
バックライト LED
インタフェース シリアルポート(RS-232C)/USB Aポート(USB2.0)/Ethernet/CFカードスロット/VGA出力
拡張オプション 準備中
定格電源電圧 DC24 V
適合規格 UL508、CE EN61131-2
