IR-CAシリーズ
IR-CAシリーズは、本体にデジタル温度表示、パラメータ設定機能、測定値外部出力を装備した一体形で据置タイプの放射温度計です。
低温用、中高温用、高機能形、超ワイド形などの汎用形に用途別を加えた17機種で、さまざまな分野の非接触温度計測に対応します。

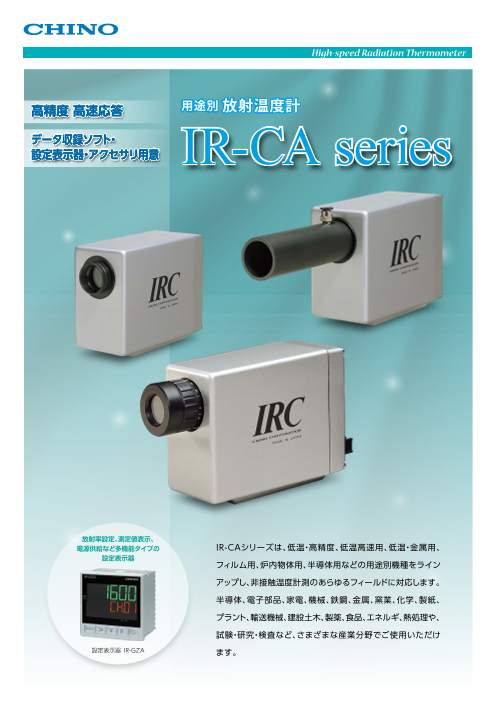

放射温度計 IR-CAシリーズのダウンロード (932.6Kb)
測定温度範囲 | 【低温・長波長形IR-CAB】-50~100℃、20~1000℃ 【低温・短波長形IR-CAE】30~200℃、100~500℃ 【低温高速用IR-CAK】50~400℃ 【低中温用IR-CAP】80~800℃ 【中温用IR-CAI】200~1000℃、300~1600℃、400~2000℃ 【高温用IR-CAS】500~2000℃、600~3000℃、700~3500℃ 【高機能形IR-CAQ】350~3500℃ 【超ワイド形IR-CAW】20~3000℃ |
---|---|
検出素子 | 【低温・長波長形IR-CAB】焦電素子 【低温・短波長形IR-CAE、低温高速用IR-CAK】PbSe 【低中温用IR-CAP】PbS 【中温用IR-CAI】InGaAs 【高温用IR-CAS】Si 【高機能形IR-CAQ】InGaAs/Si/InGaAs 【超ワイド形IR-CAW】TP/InGaAs/Si |
応答時間 | 【低温・長波長形IR-CAB】2s、0.2s 【低温高速用IR-CAK】0.0015s 【低温・短波長形IR-CAE、低中温用IR-CAP】0.02s 【中温用IR-CAI、高温用IR-CAS】0.003S 【高機能形IR-CAQ】0.02s 【超ワイド形IR-CAW】0.1s |
レンズ口径 | φ15mm、φ20mm、φ30mm |
照準 | 直視ファインダまたはレーザ投光(ファインダなし) |
出力信号 | 4~20mA DC アイソレート出力 (負荷抵抗500Ω以下) |
通信インターフェイス | RS-485(オプション) |
電源 | 24V DC |
消費電力 | 5VA~24VA |
外形寸法 | 【IR-CAB、IR-CAK、IR-CAE固定焦点形】W150×H110×D66mm 【IR-CAE可動焦点形、IR-CAP、IR-CAI、IR-CAS、IR-CAQ】W190×H110×D66mm 【IR-CAW】W194×H110×D66mm |
質量 | 約1.3kg |

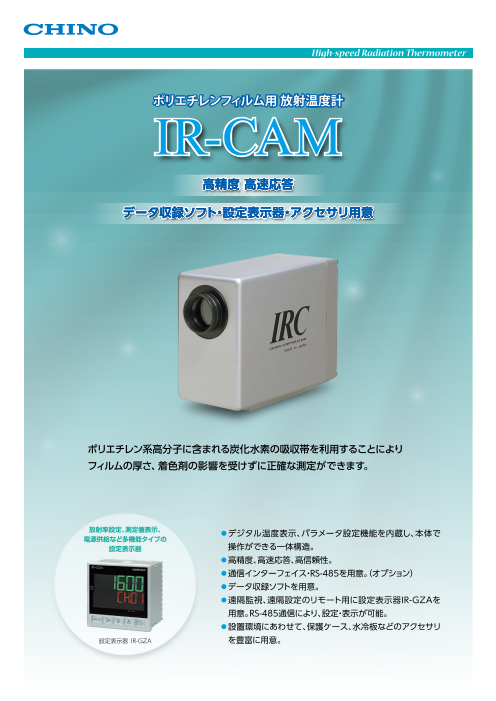

放射温度計の関連カタログ
