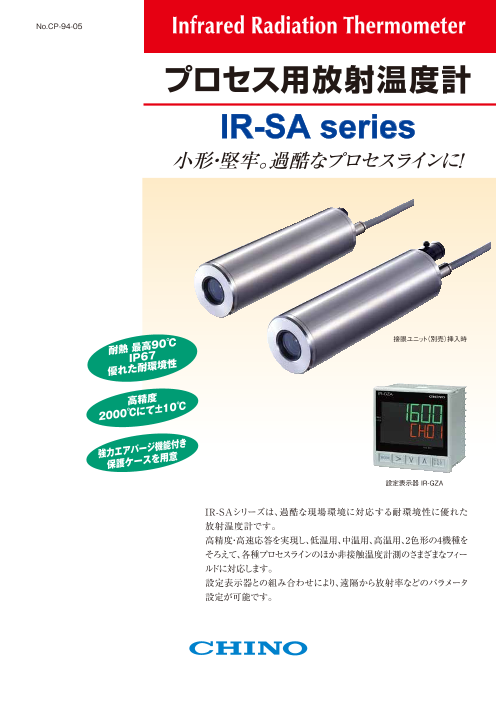

プロセス用放射温度計
IR-SAシリーズ
IR-SAシリーズは、過酷な現場環境に対応する耐環境性に優れた放射温度計です。
高精度・高速応答を実現し、低温用、中温用、高温用、2色形の4機種をそろえて、各種プロセスラインのほか非接触温度計測のさまざまなフィールドに対応します。
○優れた耐環境性。耐熱、最高90℃、IP67の防塵防水構造。
○小形・堅牢。φ50×170mm、ステンレスケース採用。
○視定にテレスコープ、レーザ投光器を用意。いずれも着脱式で、ピント機能を装備。
プロセス用放射温度計 IR-SAシリーズのダウンロード (1.7Mb)
| 測定温度範囲 | 【低温用IR-SAB】0～1000℃ 【中温用IR-SAI】300～1600℃ 【高温用IR-SAS】600～2500℃ 【2色形IR-SAH】900～2500℃ |
|---|---|
| 検出素子 | 【低温用IR-SAB】焦電素子 【中温用IR-SAI】InGaAs 【高温用IR-SAS】Si 【2色形IR-SAH】Si／InGaAs |
| 応答時間 | 【低温用IR-SAB】0.2s 【中温用IR-SAI、高温用IR-SAS】0.002s 【2色形IR-SAH】0.01s |
| レンズ口径 | 【低温用IR-SAB】φ15m 【中温用IR-SAI、高温用IR-SAS、2色形IR-SAH】φ10mm |
| 照準 | 【低温用IR-SAB】なし 【中温用IR-SAI、高温用IR-SAS、2色形IR-SAH】テレスコープまたはレーザ投光器（別売）を使用 |
| 出力信号 | 4～20mA DC アイソレート出力 （負荷抵抗780Ω以下、IR-SABは530Ω以下） |
| 通信インターフェイス | RS-485 |
| 電源 | 24V DC |
| 消費電力 | 約5VA～約24VA |
| 外形寸法 | φ50×170mm |
| 質量 | 約0.7kg |
