三相サイリスタレギュレータ
JWシリーズ
各種のヒータ特性に対応した制御を実現
JWシリーズは、小形、軽量で高密度計装が可能な三相制御用のサイリスタレギュレータです。6アーム制御の採用により、制御性が向上しています。
制御方式は位相制御方式と分周制御方式の2方式があり切り替えて使えます。位相制御方式には、電圧、電流、電力の各フィードバック制御タイプとフィードバック制御なしタイプが用意され、ヒータの特性に合わせて機種の選択ができます。
○コンパクトな一体形構造
横幅の狭いスリムな構造で、パネル実装密度を高くできます。
○設定通信ユニット（オプション）を用意
現在の電圧値、電流値、電力値などの測定値表示、各パラメータの設定、運転の切替操作などが可能です。
○断線警報と電流制限を標準搭載
○充実した保護機能を搭載
過電流時にはサイリスタのゲートオフ、負荷短絡時には即断ヒューズ溶断、放熱フィン過熱時にはサイリスタのゲートオフなどの充実した保護機能を搭載しています。
三相制御に便利な相順異常警報や欠相警報などの警報機能も搭載しています。

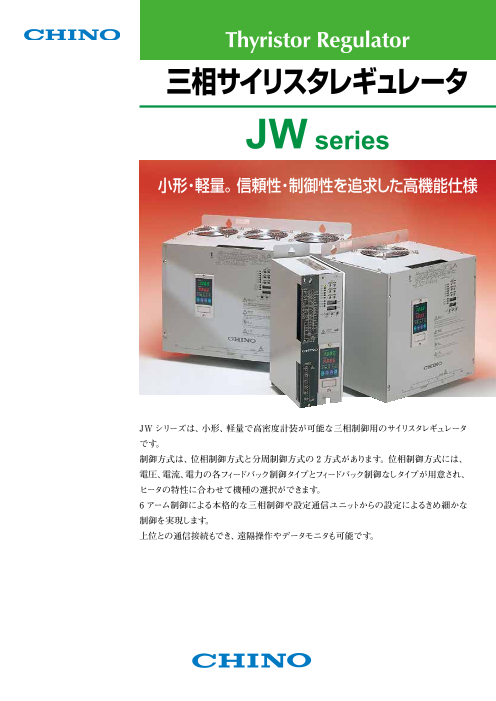

三相サイリスタレギュレータ JWシリーズのダウンロード (600.6Kb)
| 相数 | 三相 |
|---|---|
| 定格電圧 | 200V AC（200V/220V/240Vスイッチにて選択） 400V AC（380V/400V/440Vスイッチにて選択） いずれか指定（主回路電源と制御回路電源は共通電源） ※400V仕様に外部トランス仕様を用意 |
| 定格電流 | 10A、20A、30A、50A、75A、100A、150A、200A、 250A、300A、400A、500A、750A、1000Aいずれか指定 |
| 制御方式 | 位相制御方式、分周制御方式 |
| フィードバック方式 | 電圧フィードバック、電流フィードバック、電力フィードバック |
| 適用負荷 | 抵抗負荷 誘導負荷(位相制御方式、変圧器一次側制御、磁束密度1.25T以下) |
| 組み合わせる調節計 | 電流出力形、電圧出力形 |
| 調節計制御出力 | 4～20mA、1～5V |
