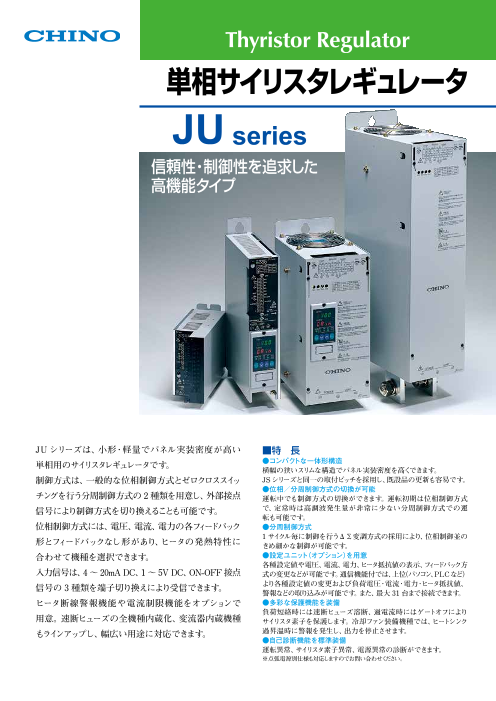

単相サイリスタレギュレータ
JUシリーズ
信頼性・制御性を追求した高機能タイプ
JUシリーズは、小形・軽量でパネル実装密度が高い単相用のサイリスタレギュレータです。
制御方式は、一般的な位相制御方式とゼロクロススイッチングを行う分周制御方式の2種類があり、切り換えて使うことができます。
○コンパクトな一体形構造
横幅の狭いスリムな構造でパネル実装密度を高くできます。
○オプション機能の充実
オプションでヒータ断線警報や電流制限機能が選択できます。
○分周制御方式
1サイクルごとに制御を行うΔΣ変調方式の採用により、位相制御なみのきめ細かな制御が可能です。
○設定ユニット（オプション）を用意
各種設定値や電圧、電流、電力の表示、フィードバック方式の変更などが可能です。
○多彩な保護機能を装備
負荷短絡時には速断ヒューズ溶断、過電流時にはゲートオフによりサイリスタ素子を保護します。冷却ファン装備機種では、ヒートシンク温度異常時に警報を発生し、出力を停止させます。
○自己診断機能を標準装備
運転異常、サイリスタ素子異常、電源異常の診断ができます。
単相サイリスタレギュレータ JUシリーズのダウンロード (871.9Kb)
| 相数 | 単相 |
|---|---|
| 定格電圧 | 100、110、120、200、220、240、380、400、440V AC（一種指定） |
| 定格電流 | 10、20、30、50、75、100、150、200、250、300、400、500、750、1000A（一種指定） |
| 制御方式 | 位相制御／分周制御（機種により切換可能） |
| フィードバック方式 | 電圧フィードバック、電流フィードバック、電力フィードバック、フィードバックなし |
| 適用負荷 | 抵抗負荷、誘導負荷（変圧器一次側制御、位相制御のみ） |
| 組み合わせる調節計 | 電流出力形、電圧出力形 |
| 調節計制御出力 | 4～20mA、1～5V |
