デジタル指示調節計
DBシリーズ
LCD表示部に運転画面を表示
DBシリーズは、ロングセラーモデルであった旧DB1000の機能を引き継いだ新DB1000と、より機能アップしたDB2000があります。精度0.1％、サンプリング周0.1秒、96×96mmサイズで温度調節計に求められる一般的な機能をほぼ網羅したオールインワンタイプです。
○PV、SVは大きく見やすいLED5桁表示。下部の表示部はバックライト付きLCDのドットマトリックス…文字表示が読みやすく動作表示も分かり易い
○読みやすい表示と併せて設定操作が容易
○優れた制御性
○マルチレンジ入力
○SV値8種のプリセット設定が可能
○加熱・冷却用2出力、伝送出力、通信I／Fなど豊富なオプション
○CEマーキング適合
従来のPID方式とそれを進化させた当社独自の制御アルゴリズムであるZ制御方式を切り替えて使えるモデルも用意しています。Z制御は加熱制御などでオーバーシュート抑制、整定時間の短縮に効果的です。

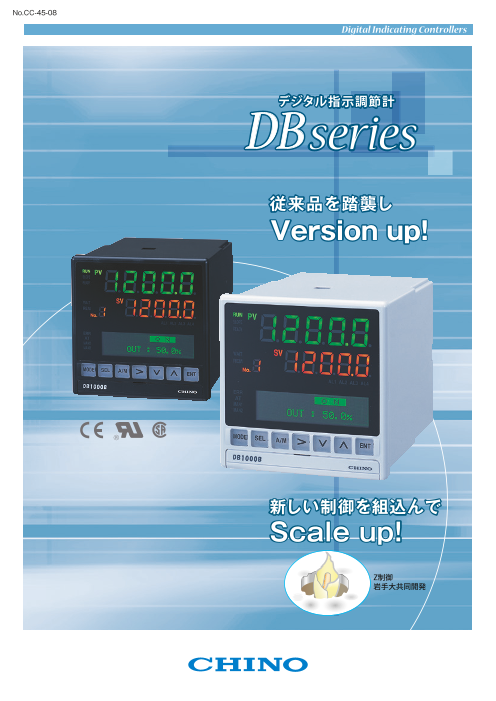

デジタル指示調節計 DBシリーズのダウンロード (1.6Mb)
| 入力信号 | フルマルチレンジ 熱電対、測温抵抗体、直流電圧／電流 |
|---|---|
| 精度定格 | 入力スパンの±0.1％FS±1digit |
| 入力取込周期 | 約0.1秒 |
| 調節動作 | PID、2位置式（P=0のとき） |
| オートチューニング | 標準装備 |
| PV、SV表示 | 5桁7セグメント |
| 調節出力 | 4～20mA オンオフパルス導通信号 オンオフパルス電圧信号 オンオフサーボ導通信号 0～10V |
| 警報機能 | 4点（リレー出力） |
| 通信インターフェイス | RS-232C、RS-422A、RS-485、MODBUS通信プロトコル |
| 電源電圧 | 100～240V AC 50/60Hz フリー電源 または24V AC/DC |
| 最大消費電力 | 15VA |
| 外形寸法 | W96×H96×D127mm |
| 質量 | 約450g（オプションなしの場合） |
