アナログ記録計
EH3000シリーズ
シンプルなアナログ表示のトレンドレコーダ
EH3000シリーズは長年ご愛顧頂いている記録幅180mmのアナログ記録計の最新モデルです。2、3、6、12点入力の打点式モデルと１～3点入力のペン書式モデルが用意されています。 入力種類/目盛は固定仕様になりますが、設定項目が少なく誰でもすぐ使える簡便さが製造現場で好評です。
○アナログ記録計ながらDC電圧入力レンジでは±0.25％の高精度
○熱電対、測温抵抗体入力でも温度目盛はリニアなので読み取り易い
○アナログタイプですが、熱電対と測温抵抗体など異種入力の組合せも可能
○100～240V ACのフリー電源採用

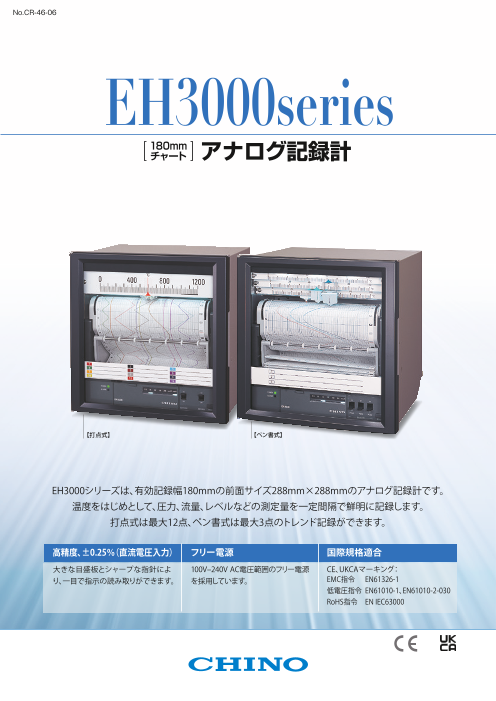

アナログ記録計 EH3000シリーズのダウンロード (1.7Mb)
| 測定点数 | 打点式･･･1、2、3、6、12点の5種 ペン書式･･･1、2、3点 |
|---|---|
| 入力種類 | 直流電圧、熱電対、測温抵抗体 |
| 測定周期 | 打点式･･･6秒／点 ペン書式･･･125ms |
| 記録方式 | 打点式･･･各点各色インクパッド打点記録 ペン書式･･･カートリッジペン記録 |
| 記録紙 | 折りたたみ式 有効記録幅180mm（全幅200mm）、全長20m |
| チャートスピード | 12.5、25、50、75、100、150mm/h |
| 電源 | 100-240V AC、50/60Hz |
| 最大消費電力 | 打点式･･･25VA ペン書式･･･26～44VA |
| 外形寸法 | W288×H288×D200mm |
| 質量 | 打点式･･･約8.0kg ペン書式･･･約7.6kg～約8.4kg |
