ハイブリッド記録計
KL4000シリーズ/KH4000シリーズ
電源ON即稼働のハイブリッド記録計
KL4000/KH4000シリーズはハイブリッドモデルながら半固定仕様にすることでアナログ記録計のような使い易さを実現しています。装置組込み用途で多く使われます。
○打点式で、アナログ目盛板とデジタル表示を併せ持つ
○入力点別に種類と目盛を指定して製作
○組込み用途に便利な着脱式の端子板を採用
○オプションの通信インターフェイスを付ければ、付属のパッケージソフトを使用してパソコンでデータ収集が可能。また前面のUSBポートを使用してパラメータ設定の管理も可能
○専用機能の付加など、オーダーメードにも対応可能

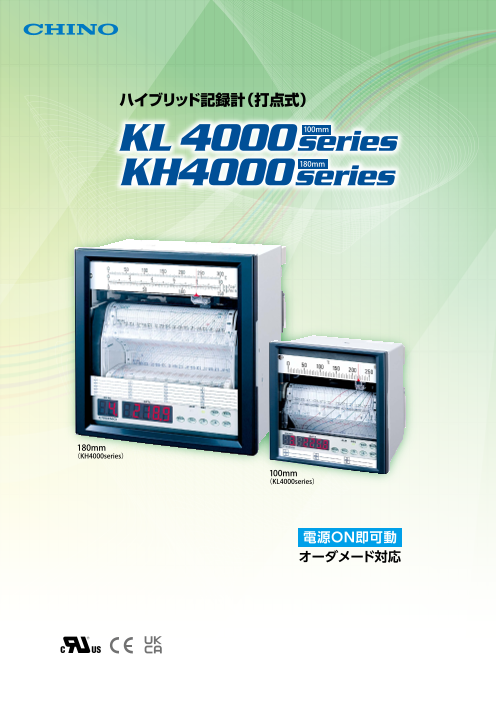

ハイブリッド記録計 KL4000シリーズ/KH4000シリーズのダウンロード (2.7Mb)
| 測定点数 | 【KL4000】6点 【KH4000】6点、12点、24点 |
|---|---|
| 入力種類 | フルマルチレンジ |
| 測定周期 | 【KL4000】5秒／6点 【KH4000】5秒／6点、10秒／12点、10秒／24点 |
| 記録紙 | 折りたたみ式 【KL4000】全長10m、有効記録幅100mm 【KH4000】全長20m、有効記録幅180mm |
| 打点周期 | 約5秒／1点 |
| 記録方式 | ワイヤドット方式 6色リボン |
| チャートスピード | 1～1500mm／hより、1mm間隔で任意設定（ただし12.5mm設定可） |
| 定格電源電圧 | 100V－240VAC、50／60Hz |
| 消費電力 | 【KL4000】38VA 【KH4000】60VA |
| 外形寸法 | 【KL4000】W144×H144×D195mm 【KH4000】W288×H288×D195mm |
| 質量 | 【KL4000】約3.0kg 【KH4000】約8.0kg |
