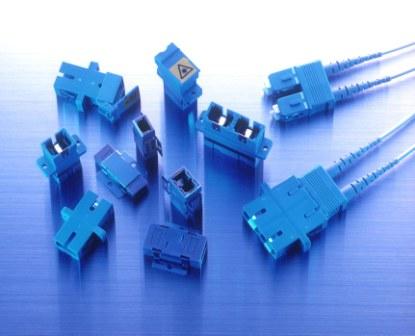

コネクタ（英: connector）とは、電線同士を接続し、ひとつの回路にするために用いられる部品または器具である。コネクタを用いると、手もしくは簡易的な工具を用いて容易に電線を接続することができ、合わせて切り離しも繰り返し可能である。光コネクタは、光ファイバケーブルと接続し光信号を伝えるための部品を指す。

形状

形状により以下のように分類される。接栓

ケーブルに取り付けられる側のコネクタである。接栓は、開口部形状により、プラグ、ジャックに分類される。プラグとジャック、プラグとレセプタクルの組合せで結合可能。

接栓座

機器、パネル等に取り付けられる側のコネクタである。レセプタクルはジャックと同じ開口部を持ち、プラグと結合可能。ケーブル取り付けタイプのパネルジャック、開口部がプラグ形状のプラグレセプタクルもある。

アダプタ

異なる種類のコネクタを互いに接続するためのコネクタである。ケーブルの方向を変更するための「L字型タイプ」や、配線を分岐するためのコネクタや空端子につける「終端型タイプ」などがある。

オスとメス

接続部が凸になっている、もしくは芯線が飛び出している側が「オス（"male"）」あるいは「ピンインサート」等と呼ばれる。一般に挿す側。逆に、凹になっている側、芯線が入る穴があいている側が「メス（"female"）」あるいは「ソケットインサート」等と呼ばれる。一般に挿される側。コネクタの型番にM/Fの表記を用いてオス/メスの区分を明示している物がある。極性（電極の+/-）とオス・メスとの関係が、規格（標準）によってしっかり定められている場合もあるが、定まっていない場合がある。例えば、ACアダプタでしばしば用いられている外径5.5 mm内径2.1 mm（5.5 mm x 2.1 mm）の丸型コネクタは、数十年ほど前は、内側と外側のどちらを+とするかのルールがなく、極性が逆のコネクタが混在していた。その結果、極性が逆のコネクタを接続してしまい機器が故障してしまうこともあった。そこで、極性を統一しようという動きが生まれ、5.5 mm x 2.1 mmなどの丸型コネクタに関しては「内側は+、外側は-」でおおむね統一された。だが楽器用のACアダプタについては、そうした統一の動きが起きる以前に内側が-のものが普及していてほぼ統一状態であったため、極性を統一する動きが起きた後も逆極性のものを使いつづけ製造しつづける、という事態になった。そうした混乱や不便を教訓として、コネクタの規格を定める時には、あらかじめ電極の+/-の極性も定めることが多くなった。例えば、近年ACアダプタに用いられることが増えたEIAJコネクタは内側が+で統一されている。規格によって極性まで定められているコネクタを「極性統一プラグ」と言う。

プラグ・レセプタクル（ジャック）

「プラグ」 / 「レセプタクル（ジャック）」は、原則的には「オス / メス」とは別概念であり相互対応しない。しかしながら、規格上対応するケースも少なくない「プラグ：オス」「レセプタクル（ジャック）：メス」

用途別の分類

音声・映像用コネクタ

フォンコネクタ（標準・ミニ・マイクロ（ミニミニ））: 主に音声信号用に用いられる。プラグの直径が6.3mm、3.5mm、2.5mmの3種類、それぞれモノラル・ステレオ用がある。一般に6.3mmを「標準プラグ /ジャック」、3.5mmを「ミニプラグ /ジャック」、2.5mmを「マイクロプラグ / プラグ（ミニミニプラグ /ジャック）」と呼ぶことが多い。ジャックには、プラグを差し込むと接続が切れる接点が設けられており、内蔵スピーカー等との切り換えができるようになっているものもある。標準プラグ・ジャックは、楽器や一部のマイクやヘッドホンなど、ミニプラグ/ジャック、マイクロ（ミニミニ）プラグ/ジャックはパソコンやポータブル機器に用いられることが多い。
RCAコネクタ（RCAプラグ、ピンプラグ・ジャック）: 音声・映像信号用のコネクタで、民生用AV機器のほとんどに用いられている。映像用が黄（コンポジット）、音声の左チャンネルが白、右チャンネルが赤と決められている。モノラルの場合は黒である。S/PDIFのようにデジタル音声信号を流すものもある。
DINコネクタ: 音声の入出力あるいは電子楽器のMIDI端子として5ピンの物が用いられる。
ミニDINコネクタ: 映像信号のS端子用として、4ピンの物が用いられる。
XLRタイプコネクター（キャノンコネクタ）: 業務用音響機器で標準的に用いられる音声用コネクタ。特にマイクロフォンの接続では標準的なコネクターである。

通信用コネクタ

モジュラープラグ・ジャック (RJ-11)DSコネクタFCコネクタLAN端子 (RJ-45)LCコネクタMPOコネクタMTコネクタMUコネクタRS-232C (D-Sub 25pin, 9pin)SCコネクタV.35コネクタ

コンピュータ用コネクタ

USBコネクタIEEE 1394コネクタD-Subコネクタリボンコネクタ（アンフェノール型コネクタ）エッジ・コネクタPS/2コネクタDINコネクタ

電源用コネクタ

電源を供給する為のコネクタ、電子・電気機器用としては以下のものがある。AC電源用コネクタ:配線用差込接続器（コンセント）、商用電源（日本では交流100V）を機器へ接続する為のもの。DC電源用コネクタ:商用電源からACアダプタと呼ばれる機器で降圧整流（電圧安定化）した2次側のものを機器へ接続する為のもの。従来極性や寸法がまちまちで混同し機器の故障を起こす事も多くEIAJにより規格化された。同心円に配置された2極の導体を接触させる物が多いが2極以上としたものや、電極がピン形状の物など多種存在する。DC電源用としてEIAJにより規格化されたものは中心電極がプラス極、外周電極がマイナス極となっていて、電圧区分で大きさを変えることで誤接続ができない構造となっている。ACアダプタは機器の専用のものを使う必要があり破損等の理由で再購入する場合は機器指定の物を購入すること。ACアダプタにより降圧しただけの交流を接続するものも存在する。

タミヤコネクタ: 製造は日本圧着端子製造株式会社であるが、タミヤが自社製品のRCカーに採用した事で、通称としてタミヤコネクタと呼ばれるようになった。プラス側が正方形、マイナス側は丸みを帯びた形で、逆接続を防止している。最大定格電流は15A、最大定格電圧は300V。
T型2Pコネクタ: タミヤコネクタより許容電流が大きく、ラジコンなどによく採用されている。電源側をメスコネクタとするのが通例。最大許容電流は50A。
XTコネクタ: 対応電流によってXT30・XT60・XT90といったバリエーションがあり、XT60が一般的。マルチコプターのリポバッテリーによく採用されている。XT60の耐電流は80A以上。

同軸コネクタ

同軸ケーブルを接続するためのコネクタである。

BNCコネクタ

Bayonet Neill Concelman（Baby-series N Connector、British Naval Connectorなど、諸説ある）の頭字語であるため、英文字C とそれに続く片仮名語句コネクタ は字義が重複しているが日本国内においてはこの呼称が定着している。周波数特性が比較的良く、小型にできるため計測用、通信用、映像信号用などに最も多く使われている。ネジを使わず、一挙動で簡単にロックできる機構（バヨネットタイプ）を持つため着脱が容易である。太い同軸ケーブルには不向きであり、適合同軸ケーブルは1.5D～5Dである。計測用、通信用では特性インピーダンスが50Ωのものが標準であるが、映像信号用では75Ωのものが使用されコンタクトピンの径が50Ωのものより細い。適用周波数上限は製品により異なるが、～4GHzまでを想定している。
M型コネクタ: 主に無線通信・計測機器に古くから使われているコネクタ。特性インピーダンスが規定されていないため安価であり、VHF帯以下の周波数で用いられるが、パーソナル無線用としてインピーダンスが50Ωのものもある。自動車用アンテナの基台に多く用いられている。ハムショップ（アマチュア無線機販売店）などでは、フォネティック・コードを用いてマイク (Mike) コネクタと呼ぶことがある（マイクロフォン用コネクタとの混同に注意こちらは「マイクプラグ」「―ジャック」と呼ばれる）。300MHz以上の伝送には不向きである。ただし、コストと性能のバランスからアマチュア無線では、DC～430MHzまで多用されている。
N型コネクタ: 主に無線通信・計測機器に用いられているコネクタ。周波数特性が良く、主にUHF帯に用いられている。1940年代に米ベル研究所のポール・ニールによって発明されたので彼の名を記念した。特性インピーダンスが50Ωのものが標準であるが、75Ωの物もありコンタクトピンの径が50Ωの物より細い。NTT仕様のものはS型コネクタと呼ばれる。基地局用途などにトルクレンチでの締結を可能にしたものもある。軍事的な用途を想定して1GHzまでの電気信号を伝送することができるように当初設計された。現在は、適用周波数上限は製品により異なるが、～18GHzまでを想定している。上記M型コネクタとの対比で、やはりナンシー（Nancy）コネクタと呼ばれることもある。「エム」と「エヌ」の聞き違いを防ぐ意味合いもある。
TNCコネクタ: BNCコネクタのロック機構をネジ式にしたものである。N形コネクタよりも小型で、SMAコネクタよりも取り扱いが容易であるため、自動車電話用無線機のアンテナの接続などに用いられている。
F型コネクタ: テレビの受信用に用いられるコネクタ。特性インピーダンスは75Ωである。ネジ式のものとそうでないものが存在し、ネジ式のものをF型コネクタ、そうでないものをストレートプラグ・クイックプラグなどと区別する場合がある。詳細はF型コネクタを参照のこと。
SMAコネクタ: 主にマイクロ波の無線通信機器に古くから使われているコネクタ。特性インピーダンスは50Ωである。適用周波数上限は製品により異なるが、～18GHzまでを想定している。締結には専用のトルクレンチが用いられる。「Sub Miniature Type A」の略。; また、主に無線LAN機器の外付けアンテナに接続できるコネクタとして、SMA(R)が存在する。(R)はリバースの意味で、通常プラグ側にピンがあるところジャック側にピンがあり、プラグとジャックでピンが入れ替わっているところが特徴である。故意であれ過失であれ通信用のアンテナをつなぐと電波法違反となるため、これを阻止・防止する意味で考案された（法に基づく認定品以外は繋げない）。

SMBコネクタ: 主に基板上など機内に使われているコネクタ。特性インピーダンスは50Ωである。「Sub Miniature Type B」の略。ねじではなく押し込むことによりロックされる機構をもつ。
SMCコネクタ: 主に基板上など機内に使われているコネクタ。特性インピーダンスは50Ωである。「Sub Miniature Type C」の略。ねじで勘合される。
7mm/APC-7コネクタ: 主に低い周波数のマイクロ波測定器のテストポートコネクタに使われている。特性インピーダンスは50Ωである。適用周波数上限は～18GHzまでを想定している。直接手で締結する。オスとメスの区別が無く、面で接触させる。他のコネクタを凌ぐ高い再現性、整合性、温度特性を有しているが、高価であるため測定器での使用が殆どである。
3.5mm/APC-3.5コネクタ: 主にマイクロ波の無線通信機器に使われているコネクタ。特性インピーダンスは50Ωである。適用周波数上限は～26.5GHzまでを想定している。締結には専用のトルクレンチが用いられる。SMAに似ているがコネクタ部に白色の誘電体が見えないことで区別できる。SMAコネクタと嵌合互換性があるが、SMAコネクタの方が寸法精度の規定が緩いため、SMAコネクタと接続すると損傷を受けることがある。
2.92mm/Kコネクタ: 主にミリ波の無線通信機器に使われているコネクタ。特性インピーダンスは50Ωである。適用周波数上限は～46GHzまでを想定している。締結には専用のトルクレンチが用いられる。
2.4mm/APC-2.4コネクタ: 主にミリ波の無線通信機器に使われているコネクタ。特性インピーダンスは50Ωである。適用周波数上限は～50GHzまでを想定している。締結には専用のトルクレンチが用いられる。
1.85mm/Vコネクタ: 主にミリ波の無線通信機器に使われているコネクタ。特性インピーダンスは50Ωである。適用周波数上限は～67GHzまでを想定している。締結には専用のトルクレンチが用いられる。
1mmコネクタ: 主にミリ波の無線通信機器に使われているコネクタ。特性インピーダンスは50Ωである。適用周波数上限は～110GHzまでを想定している。締結には専用のトルクレンチが用いられる。
SMPコネクタ: 主に通信機器や基板間接続に使われているコネクタ。高周波かつ省スペースを要する用途に使用される。特性インピーダンスは50Ωである。適用周波数上限は製品により異なるが、上限は～40GHzまでを想定している。ねじではなく押し込むことによりロックされるプッシュオンロック機構をもつ。
SMPMコネクタ: 主に通信機器や基板間接続に使われているコネクタ。ミリ波かつ省スペースな用途に使用される。特性インピーダンスは50Ωである。適用周波数上限は製品により異なるが、上限は～65GHzまでを想定している。ねじではなく押し込むことによりロックされるプッシュオンロック機構をもつ。
MCXコネクタ: SMBコネクタより30%小さい。特性インピーダンスは主に50Ωである。適用周波数上限は～6GHzまでを想定している。ねじではなく押し込むことによりロックされる機構をもつ。GPS受信機やUSBワンセグチューナなどによく使われている。
MMCXコネクタ: MCXをさらに小さくしたもの。

丸形コネクタ

多芯ケーブルを接続するためのコネクタである。日本ではPA現場で使われるマルチケーブル、機器の電源用、鉄道用に多用されている。

角形コネクタ

主にフラットケーブルを接続するためのコネクタである。
