ストリッパー

ワイヤーストリッパー（英: wire stripper）とは、被覆電線などの被覆を剥がすための工具である。一般的にワイヤーストリッパーと言えば多くは手持ち工具で、用手可能なサイズの電線に用いられる。ケーブルストリッパー（英: cable stripper）や単にストリッパーとも呼ばれている。一般的に工具メーカーでは「対象線材名称+ストリッパー」の形で名称が付けられている。皮剥き器などと呼ばれることもある。

概説

種類

ワイヤーストリッパー

電線被覆に刃を入れ、被覆のみを切除・除去する工具。最も一般的なワイヤーストリッパー。日本では多くの場合、対象の電線に応じたサイズの丸穴状の刃が付いており、これに電線を挟み込み被覆のみに切り込みを入れ、芯線を傷つけることなく被覆を除去する仕組みである。その他、国外製のものでは単一のV字状の刃のみがあり、ストッパーにより芯線径を設定するものもある。

単に被覆へ切り込みを入れるだけのものから、被覆を抜去するまでを自動的に行えるものに大別される。

単機能のワイヤーストリッパーは、刃部に電線太さに応じた丸穴が開いており、適合する電線を挿入して挟み込めば被覆が切り込まれる。そのまま電線を引き抜けば芯線を残し被覆が除去される。なお、切込みを入れるのみであれば、他の「挟む」工具と動作が同じなため、これら工具の付属機能として付いているケースもある。例としては電工用ペンチ・ニッパーの刃部に丸穴が開いていたり、圧着ペンチの一部に機能として付加されていたりする。この場合は、その機能のみを指して「ワイヤーストリッパー付き」と表現されたりもする。

自動的なものは、一度工具を操作するだけで、被覆の切断・抜去がばね力等により自動的に行われる。必然的に構造が複雑で大きく重く、一般に高価である。また一つの工具で対応できる電線の太さが少ない。作業効率を求める場合や大量に取り扱う場合に適する。ハンドルを握ると刃部が電線の被覆に切り込まれ、その後電線を挟んでいた工具頭部が左右に分離する事により電線から被覆がはぎ取られる。刃部は、交換式になっており刃を交換する事により、希望の電線サイズの刃を選ぶ事が出来る製品もある。

また自動型の多くは、除去する被覆の長さを設定するゲージを装備しており、より正確な作業ができる。

ケーブルストリッパー（IV線専用）

工具をケーブルに直角方向に挟んで取り付け、工具を円周方向に回転させた後、そのままケーブルと同軸方向に工具を動かす事により、本体より出ている切れ刃の向きが自動的に90度回転して被覆の軸方向の切断が出来る皮むき器。ケーブルの端部だけでなく中間部の皮むきも出来るタイプや、太径ケーブル用に端部より工具をケーブルと同軸で回転させて、被覆をスパイラル状に切っていくタイプがある。

VA線ストリッパー

VA線（Fケーブル）のシースと絶縁体を剥ぎ取るための専用工具である。

同軸ケーブルストリッパー

同軸ケーブルを工具にはさみ、工具をケーブル外周を回転させると被覆がむけるので、そのままケーブルを持って引っ張ると皮むきが完了する。

• 光ファイバーストリッパー

  光ファイバーの端面からあらかじめ指定した長さの皮をむく事が出来る。

  • LANケーブル外被ストリッパー

    工具にLANケーブルを挟んで、工具を回転させると被覆がむける。

    キャブタイヤケーブルストリッパー

    キャブタイヤケーブルのストリップ専用、円周にケーブルカット後、縦やスパイラル状に切れ目を入れる。キャブタイヤーの被覆厚みに刃先深さを調節する事により、多サイズに使用できる。

    マイクロケーブルストリッパー

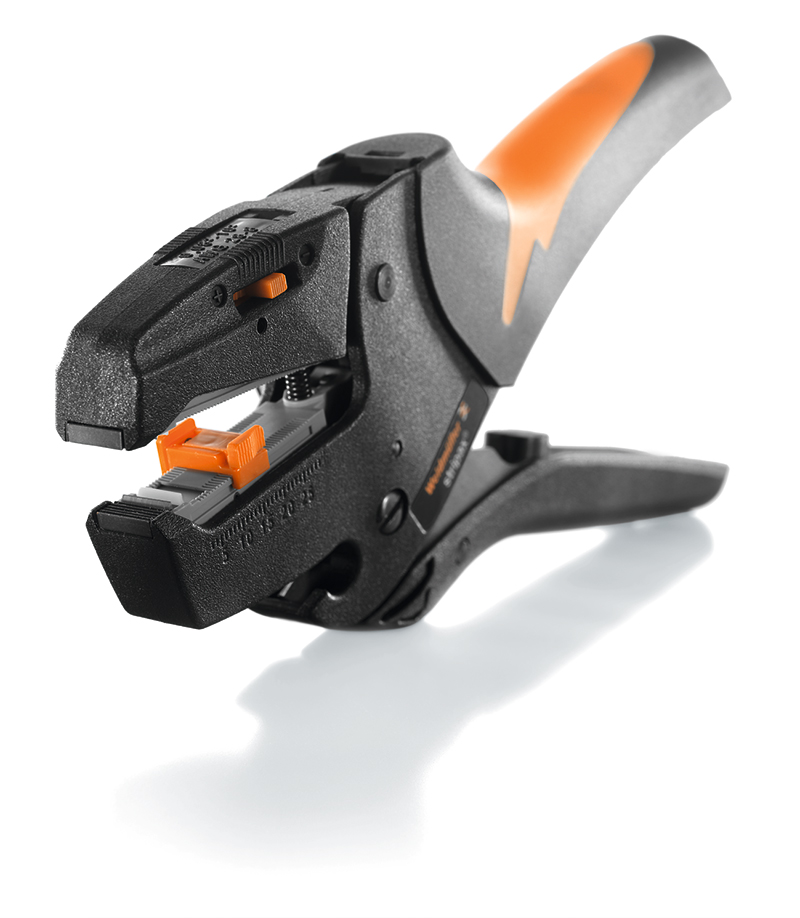

    オートマチックワイヤーストリッパー（Automatic wire stripper）

    刃部は薄いV形切断部を持つ板状の刃を多数集めたもので、オートアジャスト機構により線材にあわせて自動的に刃がその太さや形状に適応する。被覆の切断と引抜きが一回の操作で出来る。

    • 太物シース剥き器

      径の大きいケーブル用のストリッパー。皮むきの原理はケーブルストリッパーと同じである。工具の構造は、大きくなるため線を保持する部分が大きくなり回転を楽にするのにローラーが付いている物もある。

      圧着（電工）ペンチ

      一丁で配線工事が出来るペンチ式多機能工具。電線の切断・皮むき、端子の圧着、ボルト ネジの切断が出来る。プレス加工による本体と樹脂性グリップで構成されシンプルな方式である。

      ただし、ワイヤーストリッパーは機能の一部であり、主たる目的は各種圧着端子の圧着にある工具である。

      • その他の同様の工具

        • 機能面による分類

          各工具の指定の操作をする事によりその工具が出来る加工機能別に分類する。被覆を切る機能のみ。被覆の除去は手で工具又はワイヤーを手で引っぱって除去するタイプ。被覆を切ると同時に被覆が剥ぎ取られるタイプ。被覆を切った後、連続して被覆を剥ぎ取る操作が出来るタイプ。

          主なメーカー

          国内ベッセル(VESSEL)、マーベル(MARVEL)、ジェフコム（製品ブランド　デンサン DENSAN）、ロブテックス(LOBTEX)、ホーザン(HOZAN)、花園工具(VICTOR)、マルト長谷川工作所(KEIBA)、松阪鉄工所(MCC)、スエカゲツール(S.E.K. Pro Auto）国外クニペックス(KNIPEX)、アイデアル(IDEAL）、グリーンリー(GREENLEE)、レンシュタイグ(Rennsteig)、PRO'S KIT、ワイドミュラー(Weidmuller)、マックツール(Mac Tools)、フエニックスコンタクト(PHOENIX CONTACT)、Jonard Industries(OK Industries)

          脚注




          参考文献

          『機械用語辞典』2009年10月30日 初版6刷発行。日刊工業新聞社発行。『工具の本2010』2010年3月5日発行。株式会社　学研パブリッシング発行。青山元男『DIY工具選びと使い方』2008年11月1日発行、188頁189頁、（株）ナツメ社 ISBN 978-4-8163-4586-9

          関連項目

          ナイフ#電工ナイフ

          主に電気工事士が現場で用いる。そもそもワイヤーストリッパーの登場以前は刃物を用いて被覆を除去するのが基本であった。現在でもその幅広い汎用性や軽量であることから現場では好んで用いられ、熟練すればワイヤーストリッパーは必要ない。強電の分野では頑強な太い電線や、そもそもストリッパーでは歯が立たないVCT等の複雑な電線を多く扱うからである。
