株式会社溝尻光学工業所の製品一覧

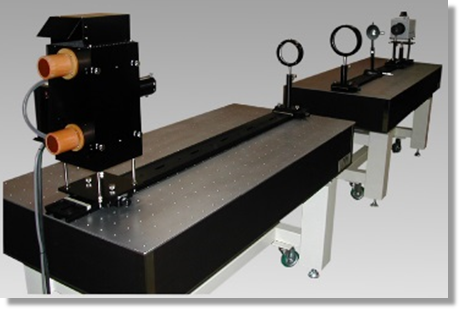

可視化装置　ベーシックタイプ

直径80cmシュリ－レン凹面鏡による観測

人の上半身のまわりが測定できる国内最大のシュリ－レン装置 (1995年現在） ヘア－ドライヤ－の熱風、体温による空気の流れが見えます。 シュリーレン法の基本構成は、光源部、シュリーレン凹面鏡（又はレンズ）、受光部からなります。 溝尻光学のシュリーレン凹面鏡（...

可視化装置

屈折率変化の可視化が可能

“Schlieren”とは、 ドイツ語で透明体の中にできる光学的な”ムラ” 物質は、温度・圧力等の外的要因や、内部組成が変化することで密度が変化します。この密度変化は、透明体においても光学的に屈折率が変化していますが、変化が微小なケースが多く、肉眼では観測できませ...

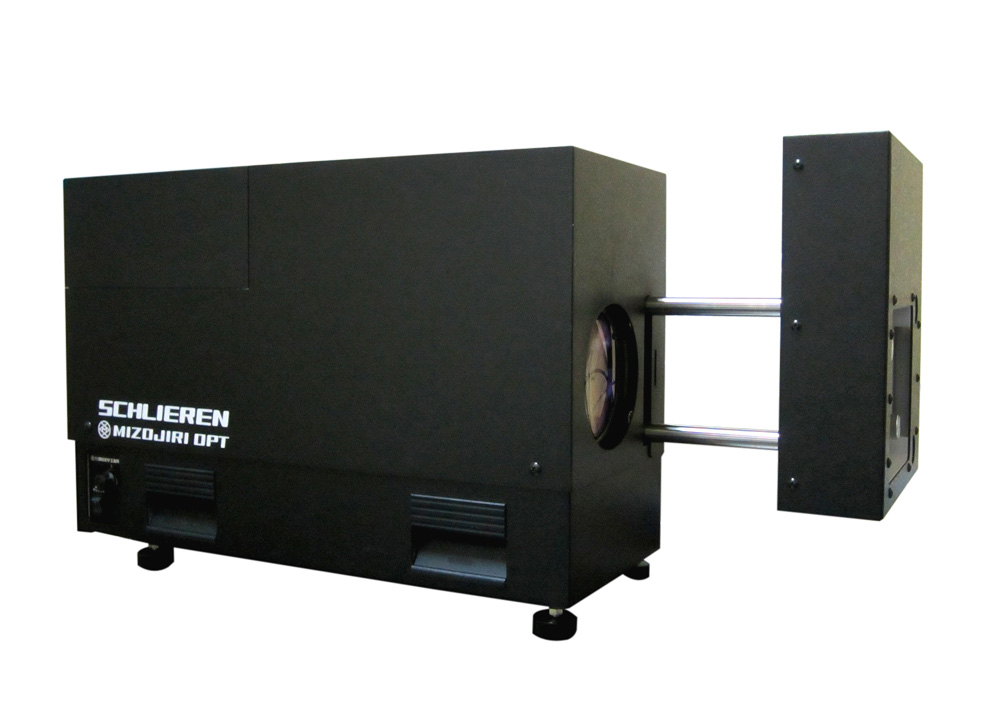

可視化装置　シュリーレンコンパクト

SLC-100、150、200

簡単な操作で即可視化

光源、レンズ、平面鏡などの光学系、CCDカメラを一筐体に組み込んだ装置 ベーシックタイプに比べ場所をとらず予備調整が不要で直ちに観測が可能。 専用カラーフィルタ、カラーC...

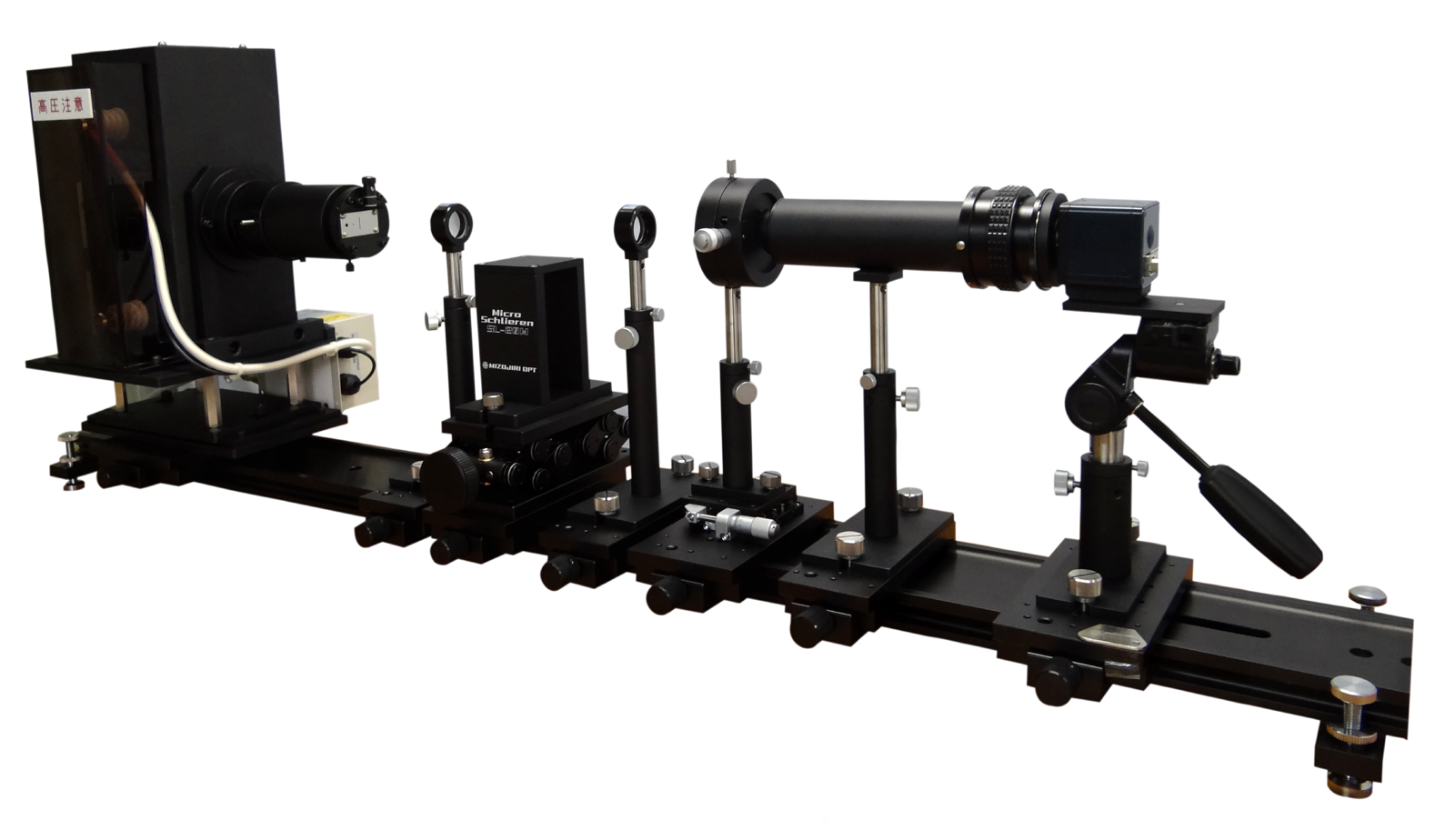

可視化装置　マイクロシュリーレン装置

SLμ－1X型

プリズム、ロッドレンズ、半透明鏡など小光学部品内の脈理、均質度の検査に！

プリズム、ロッドレンズ、半透明鏡など小光学部品内の脈理、均質度の検査に使用されている装置 シュリ－レン測定法は透明体の密度の分布状態を可視化する手法として使用され...

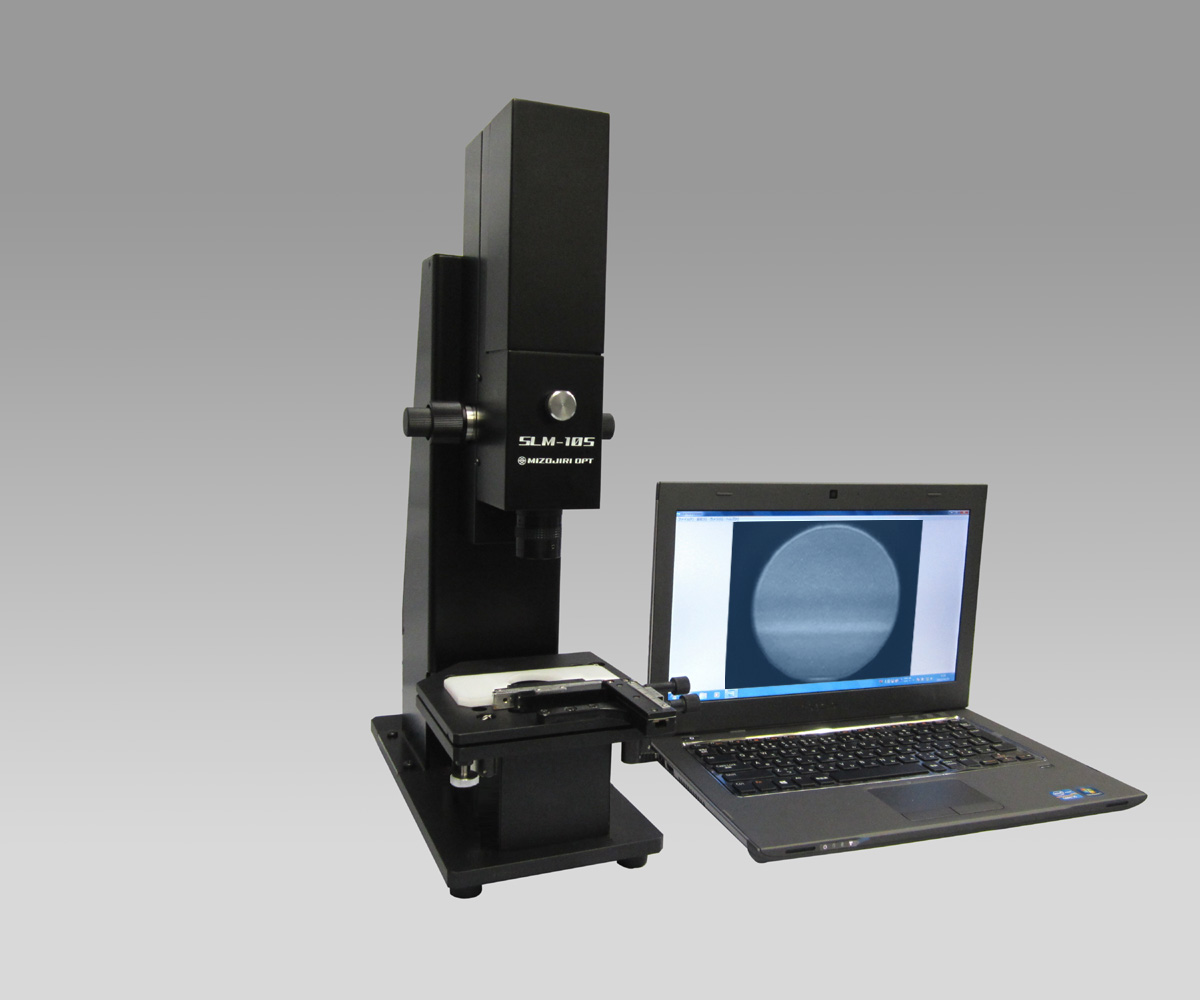

可視化装置 卓上型シュリーレン装置

SLMシリーズ

手軽にシュリーレン観測ができる小型シュリーレン装置

透明な光学材料内の屈折率異常部（脈理、結晶成長欠陥、光学樹脂材料の不均一性）や、表面の微少凹凸欠陥などを可視化 小型なのでデスク上で使用可、検出感度は大型の装置に劣...

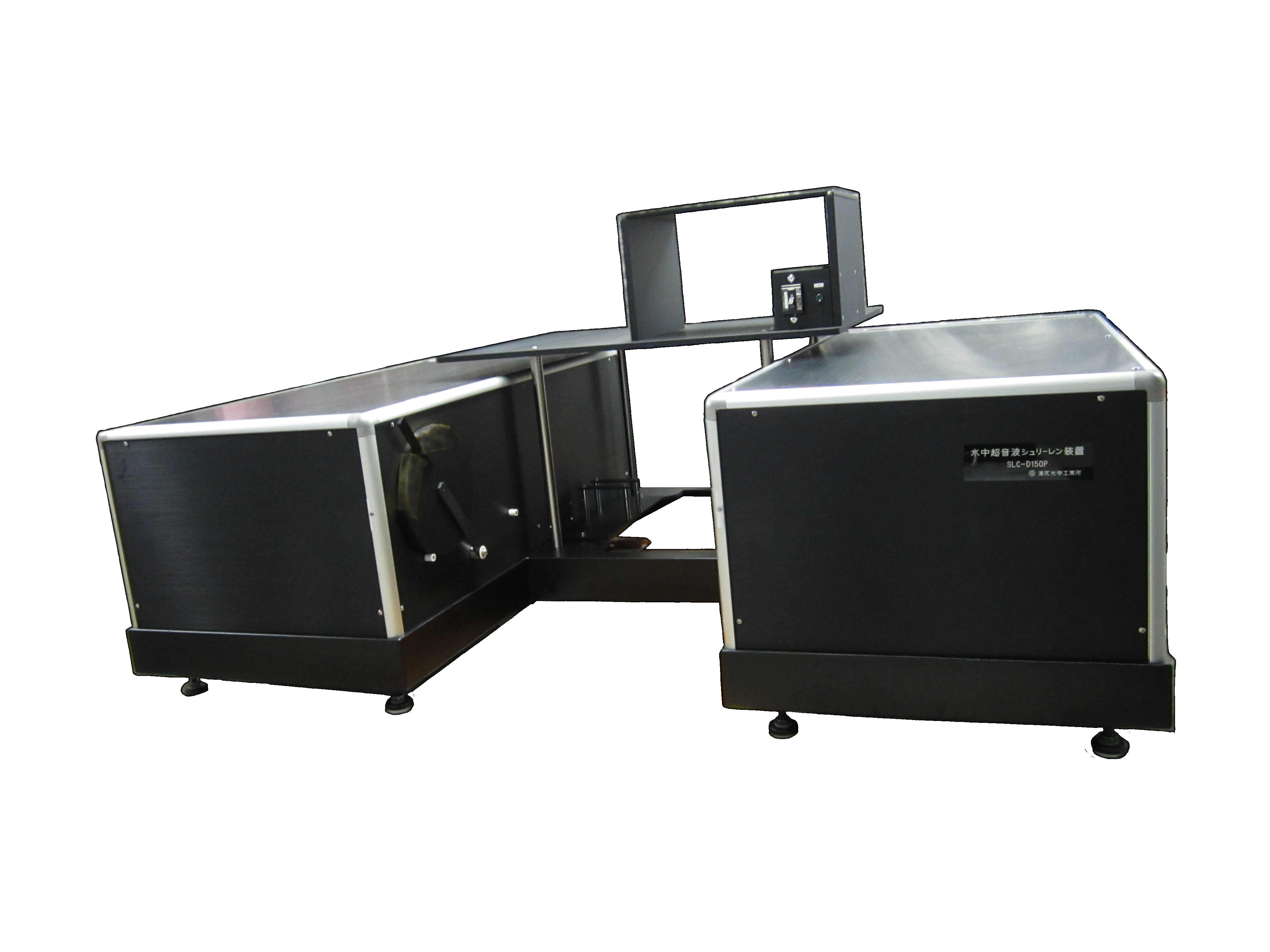

可視化装置 水中超音波シュリーレン装置

SLC-D100P

光学的可視化法で音場に影響を与えない

超音波は産業界、医学界で広く利用されており、その技術の高精度化や新しい用途の開発などが求められています。これに伴って基礎的な超音波の発振状態、屈折また回折などの伝搬...

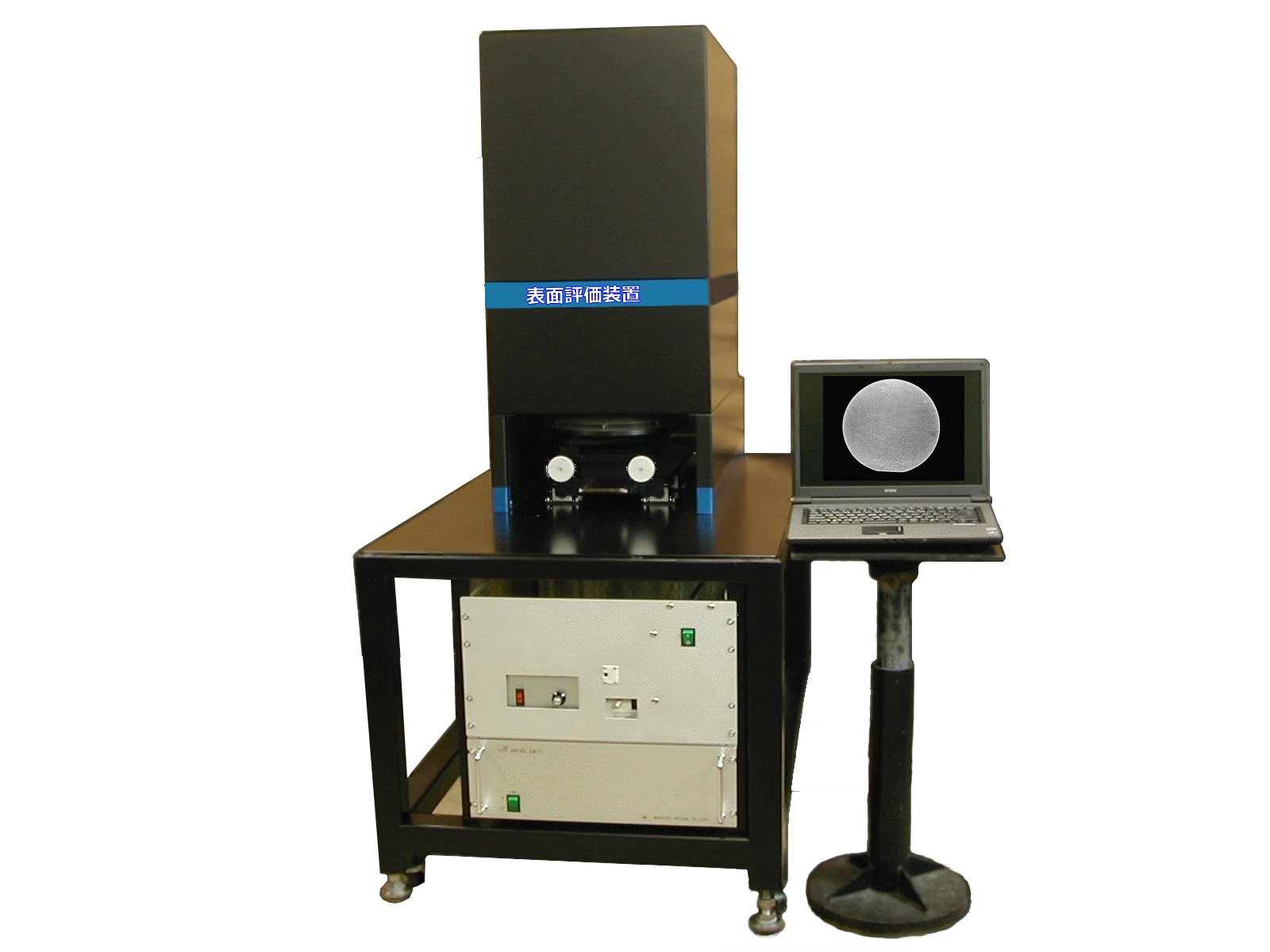

可視化装置　Siウエハー表面評価装置

STシリーズ

微小域まで高精度検査

年培ってきたシュリーレン法の技術と、鏡の裏側の文字や造形等の凹凸を映し出す魔鏡の原理を応用して、Siウェハー等基盤の表面状態（加工痕・凹凸・歪・面荒れ等）を非接触且つ...

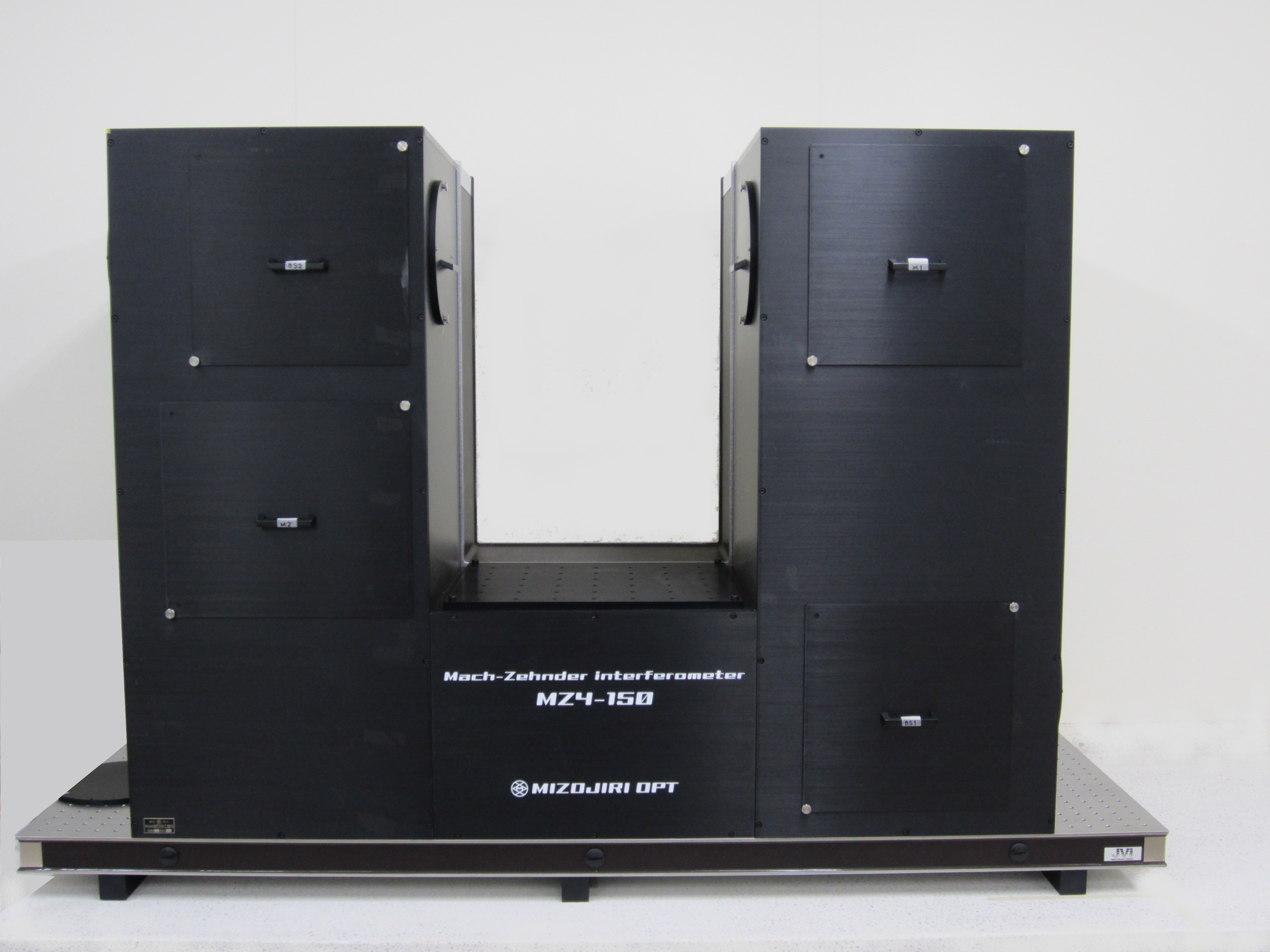

マッハツェンダー干渉計　ベーシックタイプ

MZシリーズ

各種CCDカメラ、一眼レフデジカメ、高速度カメラ等の対応が可能

マッハツェンダー干渉計の基本構成は、光源部・スプリッタープレート2個・全反射平面鏡2個・コリメーターレンズ2個・受光部からなります。 コリメーターレンズは、構成鏡径φ80m...

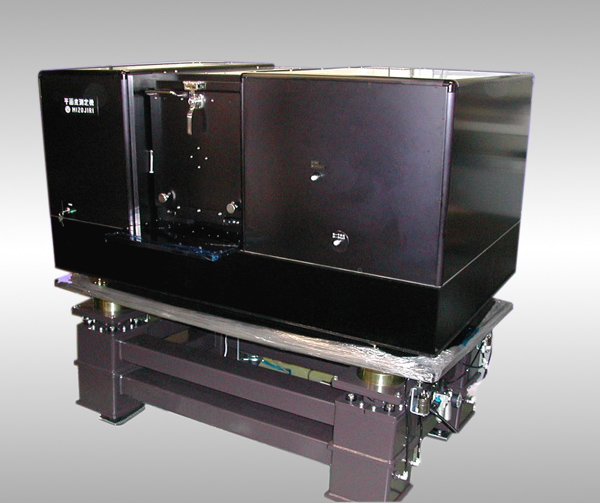

平面度検査器(フィゾー式)

FT-300U、FT-150、FT-150LD

試料表面の面精度を干渉縞の変位として非接触で測定

フィゾー式平面度検査器は、干渉性の高い光を試料に照射し、基準平面と試料表面からの反射光を干渉させ、 試料表面の面精度を干渉縞の変位として非接触で測定ができる。

二光束干渉計　透過型二光束干渉顕微鏡

TDシリーズ

微小領域の密度分布測定が行える

倍率1000倍の顕微鏡と干渉計の両機能を備え、微小領域の密度分布測定が行える 試料光路と参照光路を完全に分離している為、シアリング干渉計の様な像の重なりがなく、光源に...

平面度検査器(斜入射式)

FT-M350、FT-MPシリーズ

比較的大きなうねりを評価する事が可能

フィゾー式では面のうねりが数μmを超えると縞本数が多くなり、実用面で測定が困難となる為、斜入射方式を採用する事により干渉縞感度を抑え、比較的大きなうねりを評価する事が...

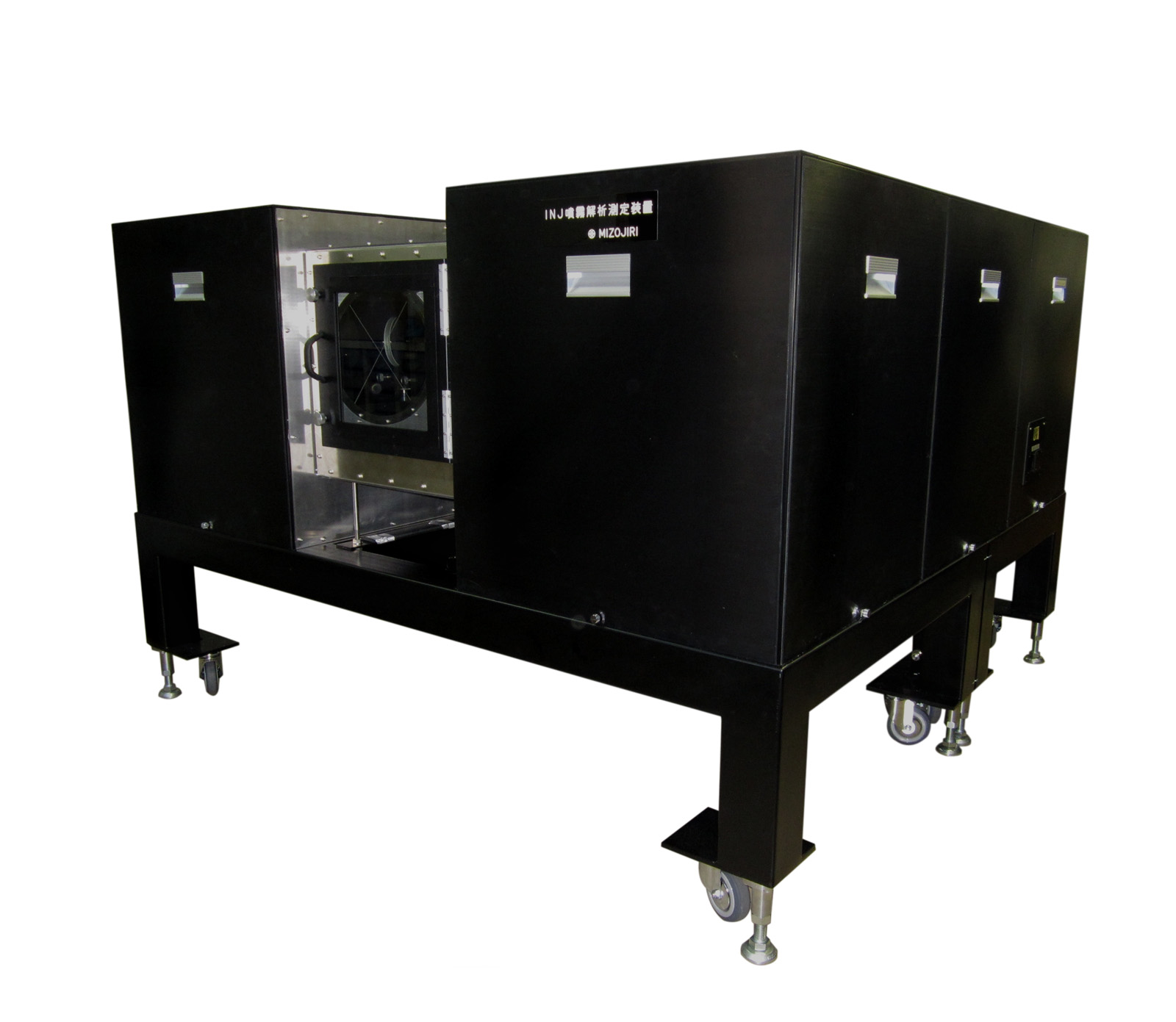

INJ噴霧解析装置　シャドーグラフ

Lシリーズ、LXシリーズ

鏡面状サンプル表面の微小凹凸欠陥を検査する投影式表面検査器

ハードディスクや光ディスクの製造ライン等の各工程評価に最適です。 ※その他、要望に合わせての特注仕様品の製作も可能、詳細は問い合わせ下さい。

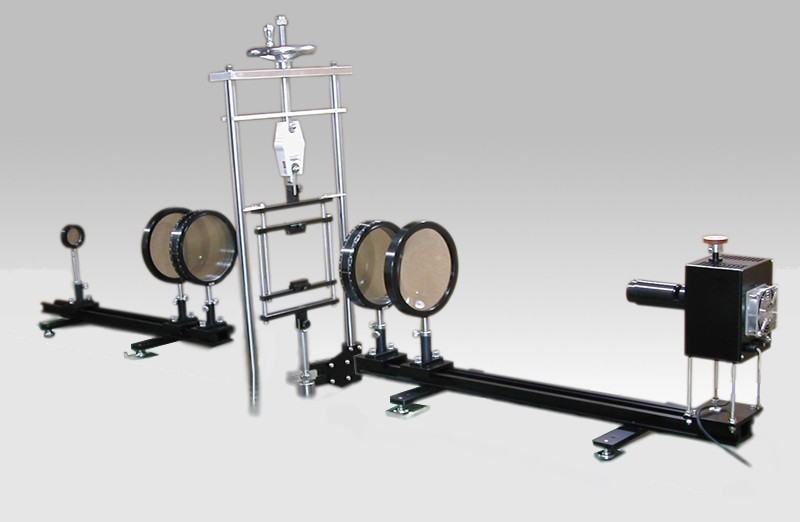

光弾性実験装置、歪検査器

PE-15

比較的単純な原理を基に応力解析が可能

等方等質、かつ透明な弾性体に外力を加えると、応力を生じ一時的に異方性になり、 光学複屈折、即ち光弾性効果を示します。 エポキシ樹脂等の光弾性効果の顕著な物質を用いて、...

マッハツェンダー干渉計　コンパクト(SL兼用含む)

MZCシリーズ

簡単な操作で即干渉測定

光源、干渉光学系、受光部撮影装置を一筐体に組み込んだ装置 ベーシックタイプに比べ場所をとらず予備調整が不要で直ちに観測が可能、開発研究・製造現場の品質評価に最適です...

ファブリペロ干渉計

最も分解能の高い106オーダーの分光器

ファブリペロ干渉計は、最も分解能の高い106オーダーの分光器として、天文・原子・物性・プラズマ・レーザー等の各分野で使用され、特にブリルアン散乱・レーリ散乱等の分光測定、ゼーマン効果の測定や、レーザー発振モードの測定等に高く評価されている。 超高精度平...

マイケルソン干渉計

MI-μ1020、SP-530

微小域の密度分布・平面度測定・段差膜厚測定等を非接触で高精度に測定可能

平行光をビームスプリッターにより2つの光路に分割し、2つに分かれた光束をそれぞれ2枚の平面鏡で反射させ、元の光路を通りビームスプリッターで重ねる事により干渉縞が生じる。...

広視野表面形状測定装置

SP-530シリーズ

広視野表面形状の3次元測定

本装置は、マイケルソン干渉計を採用した世界最高速の表面形状測定装置です。 新しい信号処理アルゴリリズムを搭載し、高速Z軸走査を実現。（100μm/min） また、最大視野φ...

繰り返し反射干渉計

BM-5、ナノスコープ

2nm以上の高精度測定が可能

高反射２鏡面における光の等高干渉縞によって、縦方向の表面の変位を測定 相対する試料面と参照面の反射率を大きくすることにより、繰り返し反射による干渉縞が生じます。こ...

自動エリプソメータ

DHA-FX

試料水平置き、入射角手動可変の小型エリプソメータ

標準的な試料サイズは、4インチ程度までとなっている。 入射角はデジタルパネル表示されており、50°～75°及び90°を最小0.1°刻みで設定可能です。 DHA-FXシリーズでは、回...

自動エリプソメータ

DHA-OLX

試料水平置き、入射角ステップ可変の小型エリプソメータ

標準的な試料サイズは、12インチ程度までとなっている。 入射角は、55°～75°を5°刻み及び90°の設定ができる。 DHA-OLXシリーズでは、回転検光子法、回転移相子法が選択可能...

複屈折測定装置

ELP-150ART型･ELP-150ART-2型

CD、CD－ROM，MO、MD、DVD光各種ディスクの複屈折位相差を高速で測定

コンパクトディスク、光ディスク等の内部歪みによる位相差及び進相軸を測定 透明体を透過した光の偏光状態の変化を回転検光子によって、角度に対応した光電出力信号として取...

研磨製品

40余年培われた高精度光学研磨技術

マッハツェンダー、マイケルソン、ファブリペロ干渉計、シュリーレン凹面鏡などの製造で40余年培われた溝尻光学工業所社の高精度光学研磨技術 干渉計・フーコーテスト・ロンキーテスト等で精度評価致します。 基板材料は光学ガラス、石英、低熱膨張ガラス、ゼロ膨...

特注品

様々な特注品を製作します！

溝尻光学工業所社では、超高精度な研磨技術、干渉計、偏光計測等により培われた波動光学分野における様々なノウハウを駆使し、様々な特注品を製作しております。 また、画像処理メーカーとのコラボレーションによる様々な計測にもチャレンジしております。オフラインで...
