インバータ（英語: inverter）とは、直流または交流から周波数の異なる交流を発生させる（逆変換する）電源回路、またはその回路を持つ装置のことである。逆変換回路（ぎゃくへんかんかいろ）、逆変換装置（ぎゃくへんかんそうち）などとも呼ばれる。制御装置と組み合わせることなどにより、省エネルギー効果をもたらすことも可能なため、利用分野が拡大している。インバータと逆の機能を持つ回路（装置）はコンバータ、または整流器（順変換器）とも言う。
回路方式
回路は一般に半導体素子（電力用半導体素子）と受動素子とを組み合わせて構成される。回転変流機と比べ機械的要素が不要なため効率がよく、保守が容易である。波形の出力方法としてパルス変調が用いられる。電圧形インバータ
出力インピーダンスが小さく、電圧源として動作するものである。コンバータ回路の直流側に大容量のコンデンサが並列に接続されている。電流形インバータ
出力インピーダンスが大きく、電流源として動作するものである。順変換回路の直流側に大容量のリアクトルが直列に接続されている。電力変換系のインバータ回路
DC-ACインバータ回路系のインバータ回路
初期の頃はロイヤー回路が使われていた。トランスを飽和させるブロッキング発振型で、決して性能は良いものではなかった。現在でもこのブロッキング発振型のロイヤー回路は無機EL用の点灯回路として使われている。また、液晶のバックライト用蛍光管（冷陰極管）の点灯用としてはこれとよく似た構成のコレクタ共振型回路というものが使われている。両者はたびたび混同されるが動作原理は異なる。蛍光管点灯用のインバータ回路
DC-ACインバータ回路系のインバータ回路であるが、チョークコイル型を用いたLC共振型と共振トランスを利用して効率改善を図った共振型があり、インバータ回路分野ではかなり特殊なインバータである。インバータが特殊なのは負荷が放電管という負性抵抗特性を有する素子を駆動するため、負性抵抗に対処するための独自の工夫が必要だからである。LC共振型は主に電流共振型回路を基本にしたものが多く、それに様々な工夫を加えている。主に蛍光灯などの熱陰極管点灯用途に適する。一方、共振トランスを用いたインバータ回路は冷陰極管の点灯用途(冷陰極管インバーター)に用いられ、その用途はノートパソコン、液晶モニタ、液晶テレビのバックライト照明など幅広い。DC-DCコンバータのインバータ回路
初期の頃はロイヤー回路が使われていた。トランスを飽和させるブロッキング発振型で、決して性能は良いものではなかった。周波数は低く、数十Hz〜数kHzである。現在はコレクタ共振型回路というものが多く使われ小型化されている。周波数は数十kHzである。モーター制御系のインバータ回路
駆動周波数が低く、大電流大電力である。駆動対象は三相誘導電動機もしくは同期電動機がほとんどであり、スイッチング素子を各相2組ずつ用いた三相出力インバータが用いられる。直入れ始動と比べてインバータ方式では電動機の回転速度調整や出力トルクの調整が容易になることによって効率を大幅に改善することができる。省エネの観点からも、電動機では直入れ制御からの置き換えが推奨される。回転磁界式の交流電動機では、電機子誘起起電力と周波数：回転数がほぼ比例するので、インバータにより誘起起電力＋インピーダンス降下の電圧を加えて定起動電流、定スベリ（定遅れ角）に制御する方式が開発されて、鉄道界ではそれをVVVFインバータ制御、VVVF制御（可変電圧可変周波数制御）と呼んで、1990年代以降の現在ではほとんどの新製車の動力方式となっている。VVVFインバータのスイッチング素子として、低出力用はバイポーラトランジスタ、MOS-FET、大出力用はゲートターンオフサイリスタ(自己消弧型サイリスタ)や、より高速の絶縁ゲートバイポーラトランジスタ (IGBT) が主として使用されている。さらに、IGBTよりオン時の抵抗が小さく消費電力が少なくなるSiCパワー半導体 (炭化ケイ素MOSFET)への置き換えが、2015年1月の小田急線の営業運転から、山手線のE235系車両、東海道新幹線N700Sの2020年の運行開始、へと進み出している。 速度0を含む任意電圧任意周波数の正弦波を生成する方式は基本的にPWM（パルス幅変調）方式に拠っているが、大容量素子の最大動作電圧が不足することから中間電圧を設定した「3レベルインバータ」も使われ、それに対しオン・オフ2値のPWMインバータを「2レベルインバータ」と呼ぶ。工場などでさらに大きな電動機を制御する場合「5レベルインバータ」などのさらにレベル数を増やしたものが使われることもある。制御用半導体素子
1990年代前半までは、大出力用にはゲートターンオフサイリスタ (GTO)、小出力用途にはパワーバイポーラトランジスタが主として使われていたが、1990年代後半以降は、よりオン抵抗が低く、高速駆動が可能な絶縁ゲートバイポーラトランジスタ (IGBT; 大出力用)やパワーMOSFET(小出力用)が製造されるようになったことから、これらの素子を使用するものがほとんどとなった。さらに、前項に記述したSiCパワー半導体へと置き換えが進んでいる。SiCパワー半導体の製造メーカーには三菱電機やロームなどがある。インバータ装置
厳密には、直流電力を交流電力に変換する装置あるいは装置の一部をインバータと呼ぶ。バッテリー電源の交流変換装置、直流電気鉄道のインバータ装置はこのタイプのインバータ装置である。一方、日本においては、相数・周波数・電圧等の異なる交流を得るために、商用電源の単相交流、三相交流を、一旦整流器で直流に変換してから、再度交流にするための、整流器 (コンバータ)と (厳密な意味での)インバータを組み合わせ、同一パッケージ内に収容した電力変換装置全体をインバータと呼ぶことも多い（産業用インバータなど）。インバータの用途
一口にインバータと言ってもインバータの応用範囲は幅広く、それぞれの分野におけるインバータ回路と他の用途におけるインバータ回路とはお互いに全く異なるものである。応用面を大きく分けると、モーター制御、DC-ACインバータ、DC-DCコンバータ、放電ランプ用安定器、その他となる。モーター制御インバータによる交流電動機（誘導電動機・同期電動機）の可変速・可変トルク制御 - 可変電圧可変周波数制御 (VVVF制御)エレベータ、ポンプ、ファン、鉄道車両（電車・電気機関車）、電気自動車、エア・コンディショナー、冷蔵庫、洗濯機など従来直流電動機による可変速運転が行われていた用途 (エレベータ・鉄道車両など)では電動機のブラシレス化による省メンテナンス化、従来誘導電動機による定出力運転が行われていた用途では出力のきめ細やかな制御による省電力化や制御目標への追従性向上が実現された。電源装置無停電電源装置 (UPS)などの電力補償装置 - 一定周波数・電圧の交流を連続的に発生。静止型インバータ (SIV)とも工場などで使用される機機類、サーバ、パソコンなどのバックアップ電源装置、自動車用12 V電源で家庭用100 V機器を使う車載用インバータ、太陽光発電におけるパワーコンディショナーなど放電灯安定器蛍光灯の高周波点灯照明器具、液晶ディスプレイのバックライトに使用される冷陰極管の点灯用などがあるが、発光効率が良く電力節約ができ、かつ長寿命なLED照明が急速に普及しており、次第に消え去って行くと思われる。誘導加熱用高周波電力発生装置電磁調理器マグネトロン励起用高周波電力発生装置電子レンジ、レーダーインバータの保全
インバータは固体回路素子のみから構成されるため、メンテナンスフリーの装置であるかのように誤解される場合もあるが、実際は、とりわけコンバータとインバータを組み合わせた装置においては、コンバータ部の平滑用電解コンデンサが経年劣化の避けられない有寿命部品であり、いずれは交換が必要になる。故障による長時間の停止が好ましくない用途では、予防保全として、電解コンデンサを5〜10年程度の間隔で定期的に交換することが好ましい。また、電動機用などの比較的容量の大きいインバータは近年小型化が進み、素子をファンにより強制冷却していることが多い。そのため、ファンの交換も2〜4年の間隔で定期的に交換することが望ましい。インバータの制御方式
パルス幅変調（PWM）とパルス振幅変調（PAM）がある。脚注
関連項目
パワーエレクトロニクスチョッパ制御磁励音変圧器外部リンク
インバータの役割り - ウェイバックマシン（2003年9月2日アーカイブ分）（三菱電機）
核融合発電を造る加速電源
脱炭素社会のサスティナブルエナジーを実現する核融合。核融合の仕組みとそのキーデ...
核融合は次世代エネルギー発電です。ウランもプルトニウムも全く使わない。燃料は海水からとる水素です。（重水素と三重水素）これを核融合炉の中でプラズマを起こして核融合...

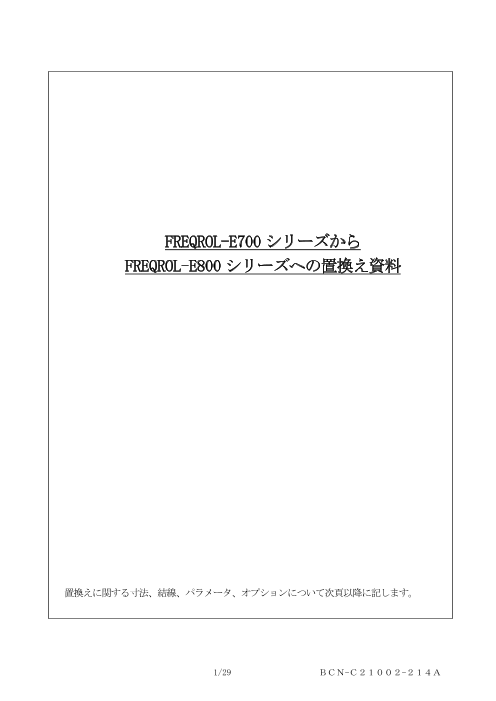

三菱電機 インバータ～E700シリーズからE800シリーズへの置...
FREQROL-E700(SC)シリーズからFREQROL-E800-1 シリーズへ置き換える場合、容量により...
【掲載内容】◆寸法FREQROL-E700(SC)シリーズからFREQROL-E800-1 シリーズへ置き換える場合、容量により取付け寸法が一部異なる機種があります。詳細の寸法につきましては...

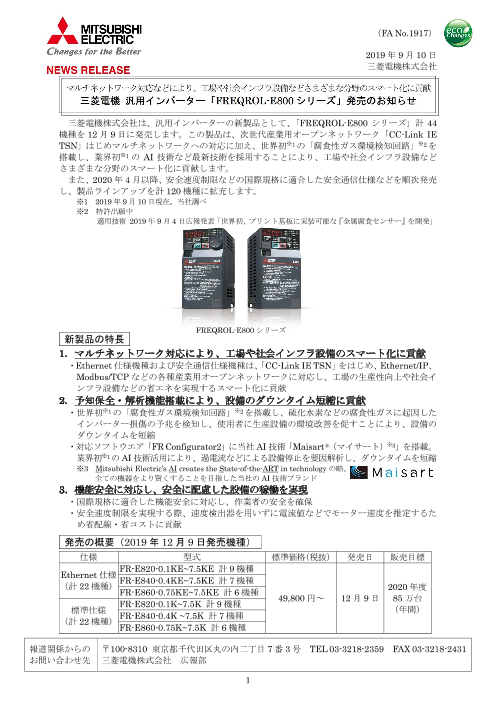

汎用インバーター「FREQROL-E800 シリーズ」発売のお知らせ
マルチネットワーク対応などにより、工場や社会インフラ設備などさまざまな分野のス...
三菱電機株式会社は、汎用インバーターの新製品として、「FREQROL-E800シリーズ」計44機種を12月9日に発売します。この製品は、次世代産業用オープンネットワーク「CC-LinkIETSN...

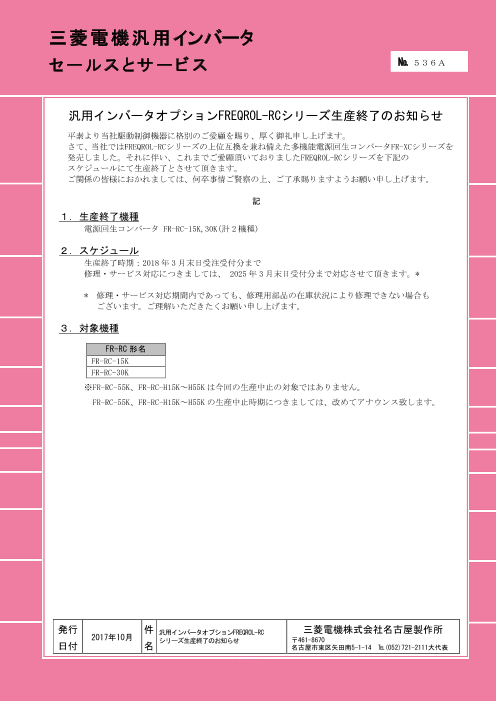

【生産終了のお知らせ】汎用インバータオプションFREQROL-RC...
生産終了時期：2018年3月末日受注受付分まで
三菱電機では、FREQROL-RCシリーズの上位互換を兼ね備えた多機能電源回生コンバータFR-XCシリーズを発売しました。それに伴い、これまでご愛顧頂いておりましたFREQROL-RCシリー...

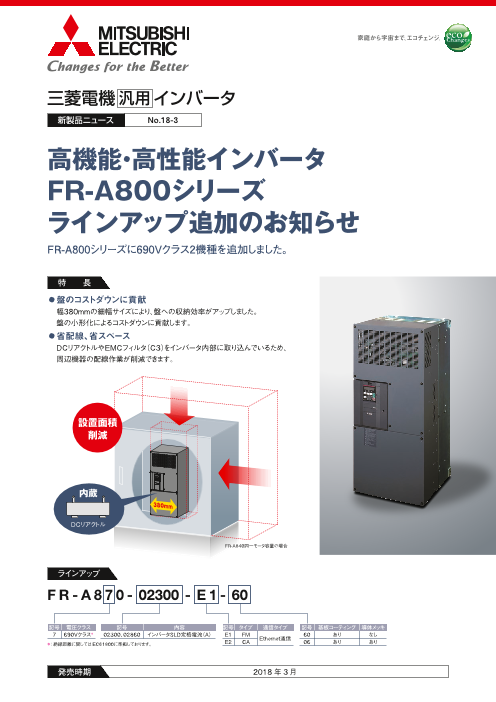

高機能・高性能インバータ FR-A800シリーズ ラインアップ追加...
FR-A800シリーズに690Vクラス2機種を追加しました。
◆盤のコストダウンに貢献幅380mmの細幅サイズにより、盤への収納効率がアップしました。盤の小形化によるコストダウンに貢献します。◆省配線、省スペースDCリアクトルや...
＜並列運転機能対応品をラインアップ＞ 三菱電機 汎用 イ...
比類なき高性能。妥協なき高品質。
◆ダントツの駆動性能の追求独自開発による進化したハイスピードドライブプロセッサを搭載し、制御性能、応答性を向上させました。あらゆる用途で安心かつ高精度な運転がで...
三菱電機 汎用インバーター「FREQROL-E800 シリーズ」
マルチネットワーク対応などにより、工場や社会インフラ設備などさまざまな分...
三菱電機株式会社は、汎用インバーターの新製品として、「FREQROL-E800シリーズ」計44機種を12月9日に発売します。この製品は、次世代産業用オープンネットワーク「CC...
【導入事例 送風機編】インバータ制御 パワーセイビングシス...
電気料金最大87%削減！12の導入事例を一挙公開
事例１：オフィスビル 給排気ファンのインバータ化◆導入ポイント・スケジュールタイマを活用し、テナントの稼働状況にあった節電を管理・一般的なセンサを使った自動制...
【会社案内】インバータ制御パワーセイビングシステム 八紘...
インバータシステムの追加設置やリニューアル、メンテナンス業務を通 じて「インバー...
【掲載内容】◆ごあいさつ◆製品紹介 インバータ制御パワーセイビングシステム イーブレース◆インバータ導入事例集◆会社概要◆詳細は、カタログをダウンロードして...
【製品案内 EBL】小型・ローコスト対応 インバータ制御パワー...
見落としていませんか? インバータ制御可能な設備 「コストダウン対策」「温暖化対...
◆ローコスト いままであきらめていた小型モータにも費用対効果は抜群◆軽量・コンパクト 取付けスペースの狭い所にも設置でき、工事費用の圧縮にもつながります。◆全国...
【製品案内 EB】短納期・ローコスト インバータ制御 パワーセ...
ファン・ポンプ系統のモータを制御し、コストダウンを実現
4つの「E」を支える、インバータ制御パワーセービングシステム・電気料金の削減・CO2排出量の削減・建物内環境の改善・地球環境に貢献◆全国どこでも仕様確定から１...
【導入事例 空調機編】インバータ制御 パワーセイビングシス...
費用対効果の出にくい小型設備に対し、コストパフォーマンスを考えた廉価仕様インバ...
事例１：宿泊施設 空調ファンのインバータ化◆導入ポイント・費用対効果の出にくい小型設備に対し、コストパフォーマンスを考えた廉価仕様インバータ盤を導入・冷暖房を...
【導入事例 ポンプ編】インバータ制御 パワーセイビングシス...
流量調整の為、半分ほど絞っていたバルブを開放し、インバータにより流量を調整する...
事例１：公共施設 冷温水ポンプのインバータ化◆導入ポイント・流量調整の為、半分ほど絞っていたバルブを開放し、インバータにより流量を調整することで大幅な節電を実現...
自動切換リレー内蔵式 正弦波パワーインバータ STシリーズ
歪率3％以下の正弦波のため、あらゆる負荷に対応できます。
・商用電源またはバッテリーの2系統の電源を自動で切換えます。・AC電源と常時同期運転することで瞬時の切換を可能にしています。・リモート端子またはオプションのリモート...
DC-AC 正弦波パワーインバータ
これがあればどこでもコンセント！
DC-AC 正弦波パワーインバータとは、直流（DC）を正弦波交流（AC）に変換する装置のことです。キャンピングカー、工事用車両、救急車、船舶等の電源や、災害時や停車時にも電化...
正弦波インバータ XPシリーズ
XPシリーズは、高品位、高信頼性のため、電波測定車、組込装置にご利用できます。
・矩形波でも疑似正弦波でもなく、正弦波を出力します。・正弦波でありながら、標準で85％、最大で87％の高効率です（12V用）。・非常に堅牢に設計されています。◆詳細...
高品質 正弦波 パワーインバータ SKシリーズ
歪率3％以下の正弦波を実現し、あらゆる負荷に適用可能です。
・負荷レベルやバッテリー、インバータの状態を容易に判断できます。・最大効率は84～95％ですので、効率の良いシステム設計ができます。・絶縁設計 一次側と二次側を絶縁...
1U×19 インチラックマウント 正弦波パワーインバータ SRシリーズ
ワイドレンジ入力電圧・豊富な機能と優れた操作性
・バイパス回路内蔵 負荷に対して安定した1000Wの交流出力を連続供給します・ご利用環境に合わせた設定が可能・無電圧接点端子でのアラーム出力◆詳細はカタログをダ...
正弦波パワーインバータ TSシリーズ / 充電器内蔵正弦波パワ...
正弦波・高効率・高サージ容量
・LED表示・豊富な保護回路・広い動作温度範囲 0～60℃の広い範囲・出力電圧、周波数設定可能・パワーセーブモード インバータ待機状態でのバッテリーの消費を抑えま...
次世代出力拡張型 正弦波パワーインバータ SDシリーズ
大容量システムの構築を簡単に実現させる、次世代出力拡張型正弦波パワーインバータ
・並列機能 N＋1方式によりシステムの信頼性を向上・単相三線式交流出力・三相交流電源（Y結線）・優先選択自動切換リレー内蔵・高いユーザビリティ・豊富な外部通信...
新機能動作モード搭載 正弦波パワーインバータ DIA SINE
世界最小ファンレス設計、独自開発の逆接続保護回路搭載
・軽量・薄型設計・自己消費電流を抑える動作モード・ファンレスによる静音動作・内部回路による入力逆極性接続保護・出力電圧・周波数を設定可能◆詳細はカタログを...
最大42％軽量化 正弦波パワーインバータ SP シリーズ
運搬の効率、現場の作業性が向上し、コスト削減に繋がります。
・正弦波出力・高サージ容量・リモート制御機能内蔵・出力電圧、周波数設定可能・UL規格対応品・設定可能なパワーセーブモード◆詳細はカタログをダウンロードしてご...
正弦波パワーインバータ DIA SINE
世界最小ファンレス設計 独自開発の逆接続保護回路搭載
・軽量・薄型設計・ファンレスによる静音動作・広動作温度範囲・高効率・広入力電圧範囲・内部回路による入力逆極性接続保護・出力電圧・周波数を設定可能◆詳細...
正弦波+インバータ+並列容量 双方向交流電源（並列冗長）
製品を紹介しています。
●正弦波インバータの並列容量アップ機能●系統連系インバータあらゆるマイクログリッド試験などの系統連系を行う場合に使用可能です。バッテリからの非常用交流電源にも...
高精度正弦波出力DC/ACインバータ DA-1000 シリーズ
入力電流ピークを平滑化する独自技術「リップルリダクションコンバータ」搭載で電池...
【特徴】○モーター負荷も対応可能○ピーク出力可能なAC出力部回路設計思想○医療機器用電源開発メーカーならではの高品位、高信頼設計で美しい正弦波○全てが独自開発の為...
東芝インバータシリーズ
東芝インバータシリーズ カタログのご案内です。
・あらゆる機械を最適に制御する東芝インバータ・東芝インバータの主な特長・シリーズの主な仕様・東芝インバータシリーズラインアップ・各シリーズの特長と仕様 VF-...

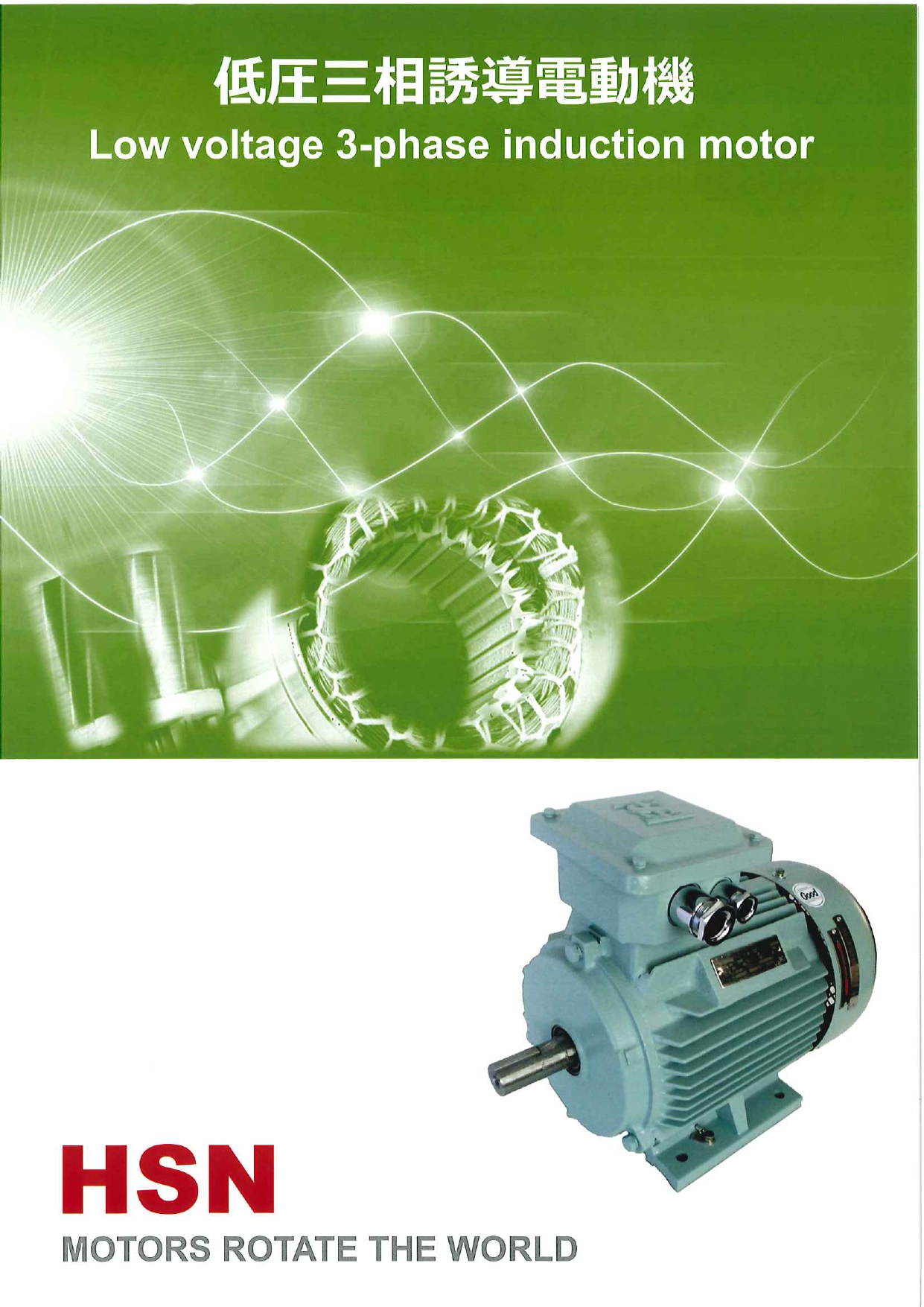

低圧三相誘導電動機
低圧三相誘導電動機 カタログのご案内です。
・代表機種紹介 高効率モータ インバータ用モータ 極数変換型モータ クレーン用モータ・仕様表・納入実績:2014年以降 累計5,000台以上(2016年末現在)さまざ...

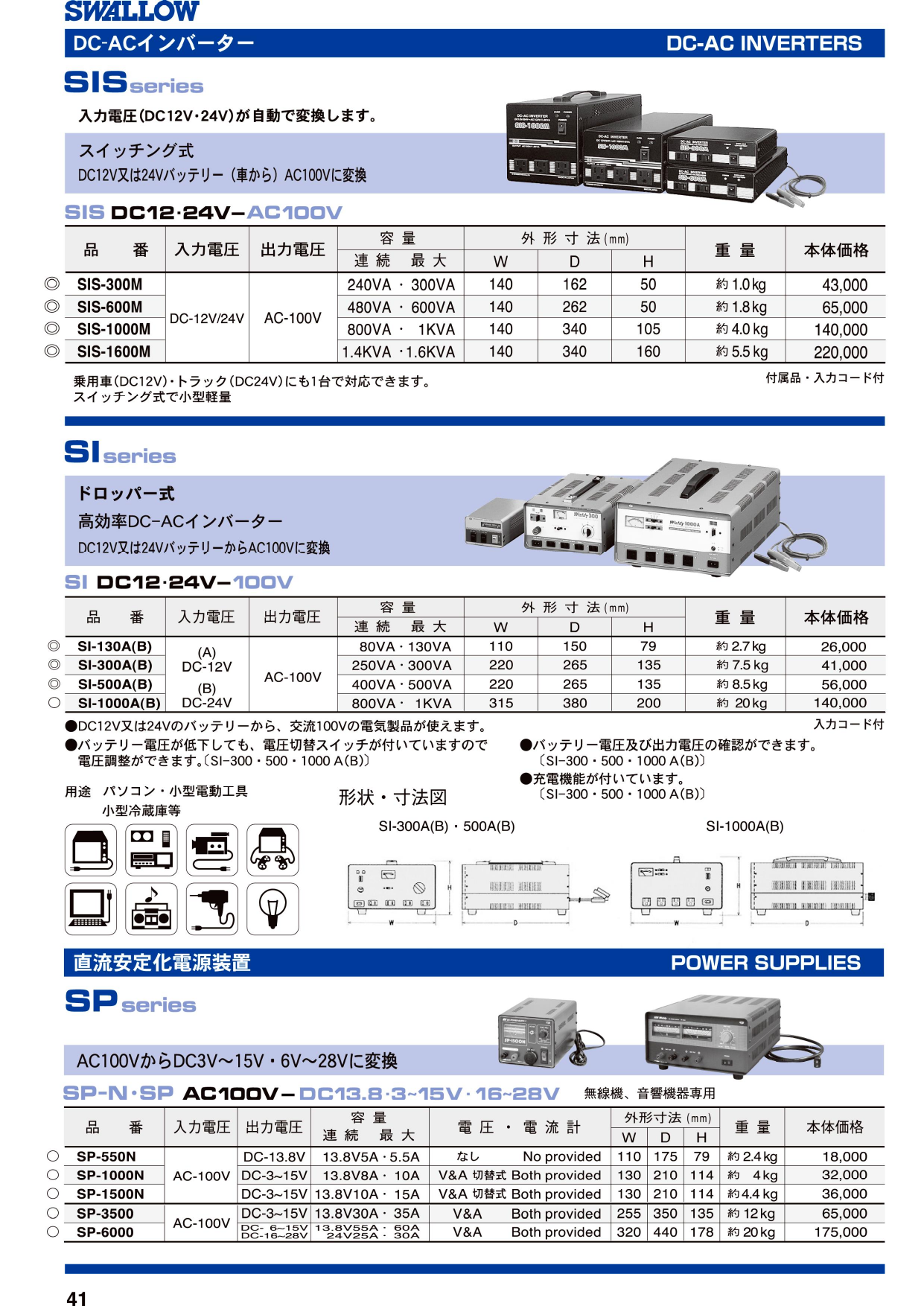

DC-ACインバーター（SISシリーズ・SIシリーズ）直流安定化電...
