ハイスピードカメラ (High speed camera) とは、高速現象を撮影することを目的としたカメラ装置である。古くは旧来のフィルムを記録媒体に用いたフィルム式ハイスピードカメラ（フィルムを高速回転しながら撮影）が主流であったが、現在では記録部に半導体デジタルメモリ（DRAM）を用い、記録速度を速めたものが主流となっている。デジタル記録方式のカメラ技術が進んだため、フィルム方式のハイスピードカメラはその取り扱いの煩雑さやコストの面からもほぼ終息した。ただし、フィルムが持つ情報量はデジタルのそれを遙かに凌駕しており、解像力を重視する映画やCMの現場、濃度情報を重要視するテーマ（燃焼など）を抱える研究・開発系の現場ではまだフィルムカメラが多用されている。こうした業界へもデジタル方式のハイスピードカメラは浸透し始めており、フィルム式ハイスピードカメラの稼働率は確実に低下している。
呼称
ハイスピードカメラとハイスピードシャッターカメラを混同するケースがあるが、ハイスピードカメラは1秒間に30フレーム（コマ）を超えるフレーム（コマ）を連続的に撮影できるカメラのことであり、シャッターカメラはあくまでも1フレーム（コマ）を撮影する間の露出時間が短いカメラのことを指す。また、ハイスピードカメラで撮影した映像を通常のコマ数（映画では秒速24コマ）で再生すると、通常の速度の現象がスローモーションとして見えるため、スーパースローカメラと称されることがある。構造
フィルム式ハイスピードカメラ
フィルム式ハイスピードカメラには、書き落とし式とロータリープリズム方式がある。書き落とし式のハイスピードカメラは、ロータリープリズム方式より高画質であるが、35mmで200コマ程度までがフィルムの耐久性の物理的な限界であった。1949年にSMPTEは250コマ以上の機材をハイスピードカメラとした。カメラに収められたフィルムのロールを高速で回し（送り）、撮影を行う。書き落とし式のフィルムハイスピードカメラの撮影速度は、メカ駆動であることからも最大で1万コマ/秒程度が上限（2万コマの機器は存在する）とされている。フィルムをドラムに巻いて撮影する方法などを用い、少ないコマ数ながらも100万コマ/秒を超える機器も存在する。その機構上、目的とするコマ数にフィルムを送る速度が達するまでの立ち上がり時間が必要で、実質的に目的とする速度に達した後に定速撮影できる時間は数秒程度が一般的となる。また、フィルムを高速で送るため、その最後の部分がカメラ内で暴れて粉々に砕けるので、次の撮影を行う場合はカメラの機構部分を分解するなどの念入りな清掃作業が必要となり、繰り返し撮影を行う場合は相当な時間を要する。デジタルハイスピードカメラ
デジタルハイスピードカメラの構成要素はビデオカメラと大差ないが、大別すると一体型と分離型が存在する。一体型はカメラのボディー内に記録用メモリーや処理系の回路を内蔵し、筐体としては1つのハードで構成される。分離型はセンサーとその周辺回路以外の機能を持たない小さなカメラヘッドと、専用のカメラケーブルで結ばれたメモリや処理系の回路を内蔵した本体部分で構成される。こうした外観の違いは使用される環境や目的を考慮した結果である。また、撮影後の画像データを保存する必要がある場合はさらにパソコンが必要になる。パソコンとの接続にはUSB、IEEE 1394、ファイバーチャネル、イーサネットなどさまざまな形式があるが、どの接続方式を採用するかはメーカーの考えに依存している。また、一部の分離型ハイスピードカメラの中には本体部分に専用のボディーを使用せず、直接パソコンにカメラを接続して使用する製品もある。デジタル式の場合、撮影後すぐに映像を再生できるため、映像の評価をその場で簡単に行える。また、繰り返し撮影を行う場合は再度録画ボタンを押すだけで良いため、手軽に繰り返し撮影が行えるうえに消耗品も発生しないという特徴がある。この他、メモリ式カメラの最大の特徴としては、エンドレスループレコーディング機能が挙げられる。ビデオテープやフィルムを記録媒体に用いた場合は物理的に記録時間に限りがあるが、デジタルメモリーはその容量に応じた絶対記録時間内であれば、上書きを繰り返しエンドレス記録（リングバッファー）が行える。ただし、この場合は上書きされた映像が消えてしまう。ハイスピードカメラに使用されるセンサーの多くはCMOSイメージセンサであり、CCDイメージセンサを使用したカメラは少ない。ハイスピードカメラに求められる最大の機能は、当然ながら高速で映像を撮影できることであるため、高速で電荷を読み出せるCMOSの特徴がマッチするためである。ただし、CMOSはCCDに比べて感度やノイズの点で不利な場合が多く、こうした問題点をいかに解決するかがセンサー開発の鍵となる。通常のデジタルビデオカメラとは全く異なる方式でハイスピード撮影する物もある。撮影するコマ数と同じだけ光を分岐し、同一の映像を複数のセンサーに結像させる方式である。この方式では最高10億コマ/秒の撮影が可能であるが、撮影出来る長さはセンサの数までである(NAC社のULTRANAC Tau)。最近では高画質・高感度なCMOSセンサーが開発され始め、少しずつハイスピードカメラに採用されるケースが増えつつある。しかし、こうしたハイスピードカメラに使用できるセンサーが手軽に入手できるようになったことから、ハイスピードカメラのメーカーが乱立しており、ユーザーの立場から見れば使用する場合に選択の幅が広がったとの利点もある代わりに、機能や性能・特徴を表示したカタログやWEB上での表現が分かりづらいため、目的とする機能・性能を得られない製品を誤って選択してしまうケースがあるので、注意が必要。現在ではカシオ・エクシリム Pro EX-F1のように、デジタルカメラにも1200fpsの高速度撮影の機能を備えた機種がある。用途
主には工業計測装置、自然現象の解析、エンターテイメント制作の用途が挙げられる。工業計測
自動車の衝突安全性の試験、運転者や同乗者が衝突時にエアバッグで適切に保護されるかなどといった状況の撮影半導体生産装置（マウンター、ワイヤーボンダーなど）の不良動作解析各種製品や材料などの落下・衝撃試験スポーツ選手のフォームチェックや用品開発のデータ収集、特にゴルフのスイングの解析や陸上選手の動作分析など。（野球/ピッチング、バッティングの瞬間、ゴルフ/インパクトの瞬間、テニス/サーブ、レシーブ、スマッシュの瞬間）。自然現象の解析
爆発現象、燃焼現象の解析昆虫や鳥の羽ばたきなど、動物の瞬間的な動作ミルクの王冠（milk crown）は、フィルムカメラの時代には撮影が困難だったが、ハイスピードカメラを使用すれば難なく撮影できる。ビデオ判定 - 試合時の異議申し立て(チャレンジ)の証拠として使う場合がある。エンターテイメント制作
上記の工業計測や自然現象の解析での映像がそのままエンタテインメントとして使われる場合がある。スポーツ中継でのスローモーションリプレイ。ミニチュア撮影におけるスケール感の演出。バラエティ番組での面白い瞬間の撮影用として。脚注
関連項目
高速度撮影SFX映画用カメラ外部リンク
高速度カメラ入門 Q&A高速度カメラ - 操作の実際主なカメラメーカー
株式会社キーエンス株式会社ノビテック株式会社ナックイメージテクノロジー株式会社フォトロン株式会社ディテクト株式会社浅沼商会 産業機材事業部株式会社島津製作所シナノケンシ株式会社日本バイナリー株式会社IDTジャパン株式会社株式会社日西技研撮影サンプル
高速動画・事例集ハイスピード映像集スローモーション映像集『未体験映像の世界』おもしろ実験動画『高速度カメラの世界』高速度撮影 解析事例集
ハイスピードカメラ 「プレクスロガー」PLEXLOGGER
「高速度カメラ・データロガー・モニタがオールインワン」各種業界に広がる活用シーン
自動車業界の様々活用用途・エアバッグ展開時の挙動・サスペンション振幅時の挙動・トランスミッション回転時の挙動・ブレーキ制御時の挙動・衝突、耐久試験等の挙動...
製造現場「見える化」ハンドブック vol.2
3分でわかる映像と信号を同期するメリット
製造装置や製造ラインでは想定していない不具合（異音、動作不良、異常振動等）が発生することがあります。異音の発生を例にとると、多くの場合、稼動部の動きに何らかの異常が...
高感度ハイスピードカメラ
感度と速さにこだわったハイスピードカメラです。VGAで8,000コマ撮影可能。感度が高いので、強い照明の当てれない環境、顕微鏡観察で大活躍します。取り回しもよく、タブレットで制御可能です。レンズは用途によって選べ、固定焦点、ズームレンズ、マクロレ...
超小型ハイスピードカメラ
業界初、超小型高速度カメラ。ノートパソコンより電源供給ができますので、ケーブル１本でお使いいただけます。スペック解像度：2592×2048 コマ数100コマ時解像度：640×480 コマ数1,000コマ時※コマ数と解像度の調整可用途材料引っ張り試験、土砂...
高感度小型ハイスピードカメラ
最高画質
1024×1024の解像度で6,400コマ撮影できるハイスピードカメラです。パソコンとの通信はイーサネット採用。従来のハイスピードカメラに比べ、感度・画質が素晴らしいです。...
「高速度カメラ撮影事例集＆製品ラインナップ」カタログ（202...
最新版【価格入り】ハイスピードカメラのご紹介
最先端の研究における撮影事例（流体・内燃・溶接・ひずみ・衝突安全・その他：多様な運用事例）と最新高速度カメラの製品ラインナップ（標準価格掲載）がセットになったカタロ...
ハイスピードカメラ製品ラインナップ2023
最新製品含む「全製品」の概要を「価格入り」で掲載！
ハイスピードカメラの基礎知識から解析システム事例、最新ハイスピードカメラと解析ソフトウェアの特長や仕様比較表など、様々な情報がこの1冊に網羅されています。
これ１つでハイスピードカメラがわかる！使える！ハイスピー...
撮影速度やシャッター速度の決め方といった撮影テクニックも解説！
ハイスピードカメラの基礎知識をまとめた資料です。ハイスピードカメラとは何か、撮影に必要なものは何かといった基礎的なことから、撮影速度やシャッター速度の決め方といった...
PCレス・ケーブルレスで運用可能！スマートハイスピードカメ...
現場でも研究室でも屋外でもスマートな計測を実現します。
【こんな人にオススメ！】■準備をかけずにハイスピード撮影をしたい！⇒バッテリー・無線運用で手間なケーブル配線なし 準備時間を短縮できます！■現場が狭く、色々な...
オートフォーカス機能で誰でも簡単操作 ハイスピードカメラ『...
最大200Gの耐衝撃性能で衝突試験にも対応
1台の本体部MX-5に最大8台のフルHD（2メガピクセル）センサー搭載の小型カメラヘッドを接続して同期撮影が可能なハイスピードマルチカメラシステムです。・WiFi接続で遠隔地...

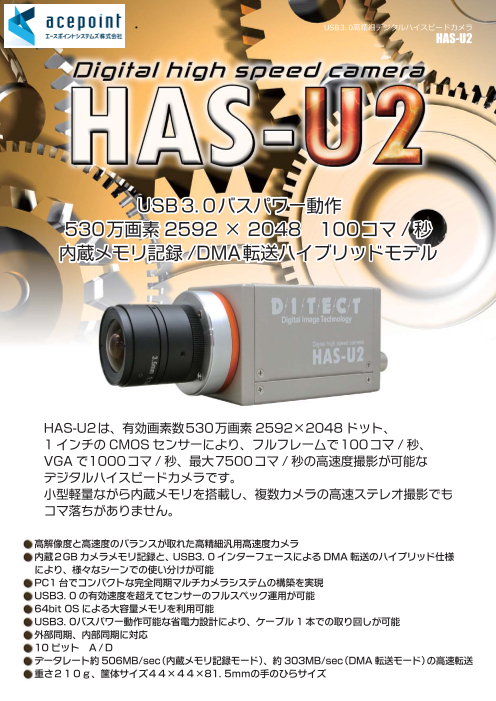

デジタルハイスピードカメラ HAS-U2
USB 3. 0 バスパワー動作
HAS-U2は、有効画素数530万画素2592×2048ドット、1インチのCMOSセンサーにより、フルフレームで100コマ/秒、VGAで1000コマ/秒、最大7500コマ/秒の高速度撮影が可能なデジタルハ...
ハイスピードカメラの基礎知識 レンズ編
各種レンズの特徴から最適なレンズの選定方法までを解説！
・レンズの種類（広角、望遠、拡大、特殊光学系等）・焦点距離と撮影倍率について・どのようにレンズを選定するか（撮影距離、被写体サイズ、使用カメラをふまえて）・絞...
ハイスピードカメラの基礎知識 設定編
【初心者向け】カメラの使い方を解説！
・ハイスピードカメラによる基本的な計測フローについて・時間分解能、撮影速度とは？適正な撮影速度の決め方・シャッター、露光時間とは？適正な露光時間の決め方・記録...
ハイエンド・コンパクトなハイスピードカメラ「FASTCAM Nova ...
超高速撮影性能と小型軽量筐体の両立
「FASTCAM Nova Sシリーズ」は、120×120×217.2mm、質量3.3kgという小型軽量密閉筐体でありながら、1024×1024ピクセルで16,000コマ/秒、640×480ピクセルで48,000コマ/秒、最高1,1...
4K高速度カメラ「FASTCAM Nova R5-4K」「FASTCAM Nova R3-4K」
4K解像度を実現した 超高解像度・コンパクト高速度カメラ
超高解像度・コンパクト高速度カメラ「FASTCAM Nova R5-4K」は、高性能なNovaプラットフォームに超高解像センサーを搭載し、120.0×120.0×223.2 mm（WHD）、質量3.5kg という小型...
自動車衝突安全試験用高速度カメラ「FASTCAM MH6」カタログ
1台の本体に最大12台の超小型カメラヘッドが接続可能（フルHDタイプは最大6台接続可能）
「FASTCAM MH6」は、15×15×15mmの超小型カメラヘッドをメインユニット1台に最大12ヘッド接続できるマルチヘッド方式のハイスピードカメラです。FULL HD解像度で1,000コマ/秒の撮...
USB3.0メガピクセル デジタルハイスピードカメラ HAS-U1
USB 3. 0バスパワー動作
HAS-U1は、有効画素数131万画素1280×1024ドット、1/2 インチの CMOS センサーにより、フルフレームで200コマ / 秒、VGA で800コマ / 秒、最大4000コマ / 秒の高速度撮影が可能な...
高精細デジタルハイスピードカメラ HAS-D73
130万画素 (1280×1028) で、最速2,000コマ／秒を実現
HAS-D73は、新イメージセンサ搭載のデジタルハイスピードカメラです。1280×1028ドットの撮影で、最速2,000コマ／秒を実現しました。USB3.0（ノートPC）とバッテリー（オプション...
高感度デジタルハイスピードカメラ HAS-DX
Full HDで、2,000コマ/秒を実現
HAS-DX (d-ten) は、新イメージセンサ搭載の高精細デジタルハイスピードカメラです。フルハイビジョン200万画素の解像度で、2,000コマ/秒の高速撮影が可能です。USB3.0接続でノ...

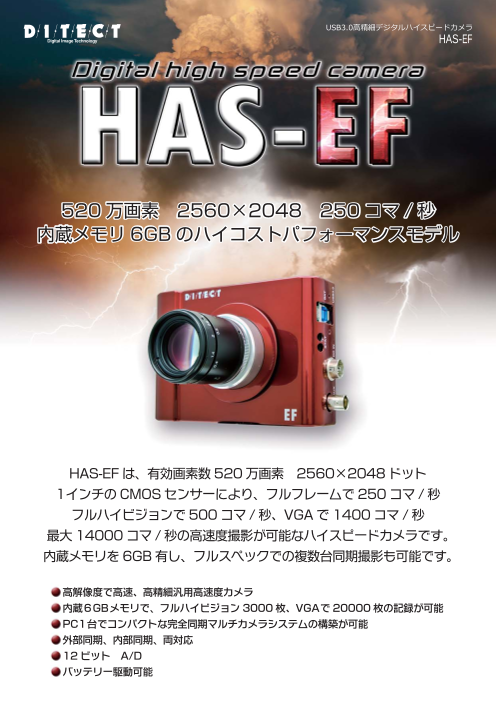

USB3.0 高精細デジタルハイスピードカメラ HAS-EF
高解像度で高速、高精細汎用高速度カメラ
HAS-EFは、有効画素数520万画素 2560×2048ドット1インチのCMOSセンサーにより、フルフレームで250コマ/秒、フルハイビジョンで500コマ/秒、VGAで1400コマ/秒最大14000コマ/秒の...

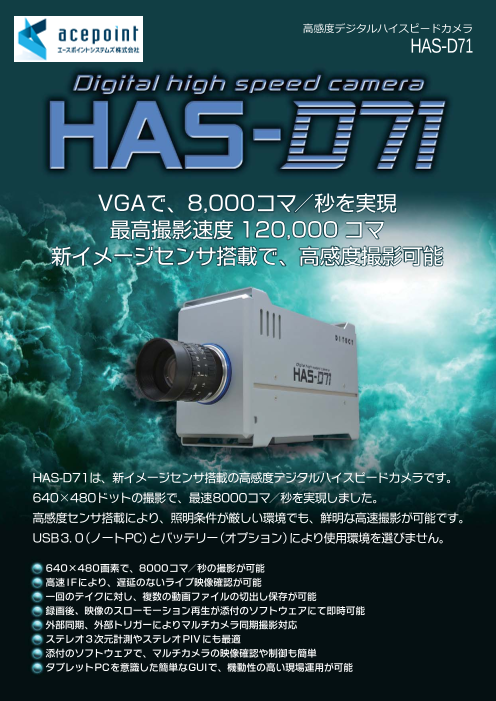

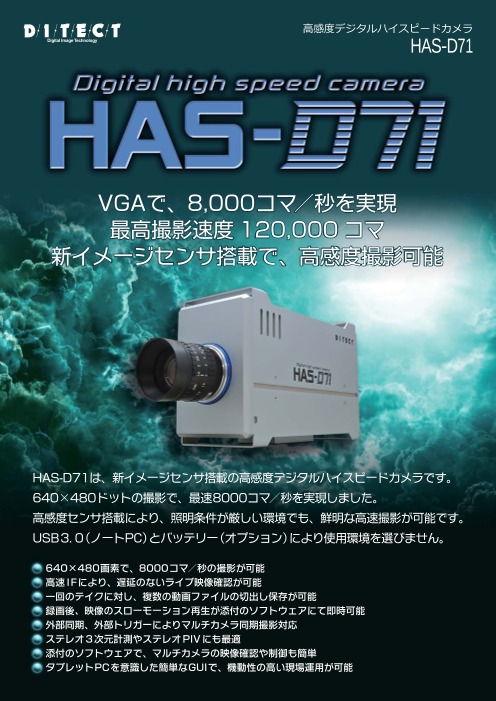

高感度デジタルハイスピードカメラ HAS-D71
