パイロットランプ（英: pilot lamp）は、電力を消費して動作する機器が通電状態にあることを示す電灯のことである。広義には、点灯することで何らかの状態を示す一種の表示装置の意味を含む場合がある。表示灯（ひょうじとう）とも呼ばれる。
概要
パイロットランプは、その機器が通電中である（故に動作中である）ことを示す表示装置のことで、電灯が発光することで通電していることを示す。商用電源を直接入力される（いわゆるコンセントに供給される電力）機器ではネオン管が従来使われていたが、場合によっては白熱電球やこれの小型のものを、より近年の機器では発光ダイオード (LED) を使う様式が一般的である。その多くでは、機器の電源スイッチに隣接して設置されているが、電源スイッチと一体化しているものもある(パイロットスイッチ)。こういった様式の発達した理由は、まず通電中であるため感電の危険があることを知らせること、あるいは動作中であるため扱いに注意を要することを利用者に知らせるためである。例えば通電中の電気アイロンはうかつに発熱部分を触れば火傷するし、また放置すれば火災の危険が伴う。また事故は無くとも通電して電力を消費している状態のままコンセントから抜かずに放置すれば、その電力の費用だけ無駄になるため、節電の意味からもこの機能は重要である。なお、通電中であることを示すパイロットランプは、戦後の高度発展期に発売された電化製品には大抵付けられていた。今でも、一部の純正品にはパイロットランプがあり、逆に社外品はそれが無いという状態が見受けられる。発光体の種類と用途
使用される電灯（発光体）では、それぞれに利点と欠点があるため、必要に応じて使い分けられる。ネオン管は、電圧が高くないと点灯できないが、球切れの心配がなく、また商用電源を抵抗をはさむ等簡単な回路で入力できる。電球（白熱電球）は、機器が動作する電圧にあわせて利用すれば動作電圧などの制約が無く、製造にも余り高度な技術力は必要ではないが、それ自体が電力を消費するほか、寿命に起因する球切れがあり、フィラメントが切れている場合は通電状態ではないのか球切れなのかが判りにくい。LEDは、生産に技術的ステップを超える必要がある他、電流の方向に指定があり高熱に弱く、利用可能な電圧が低く機器によっては点灯に専用の電源回路を必要とするなどの制限がある。しかし、部品として安価に供給されており、消費電力が小さく長寿命なことから、様々な機器に利用されている。非常に少ない電力で点灯させられるため、特に乾電池やバッテリーなどを使用する電力的制約が厳しい携帯機器などに利用される。類似分野
パイロットランプは、元々機器全体の通電状態を示すものであるが、広義には装置の中の所定の電気回路ないし電子回路に通電しているかどうかを示す表示灯もパイロットランプの一種としてみなされる場合がある。例えばスイッチ機能を持つテーブルタップでは、所定の差込口に通電しているかどうかを示すネオン管が組み込まれた製品が見られるし、機器の中の所定回路に通電し、所定の機能が動作していることを示す表示灯もある。しかし、こういった機器の所定機能の動作状態を示す表示灯は「パイロットランプ」ではなく、モニターランプと呼ぶのが正しい。または、パワーインジケーター (power indicator) と呼ぶ。脚注
関連項目
車側表示灯（鉄道車両）

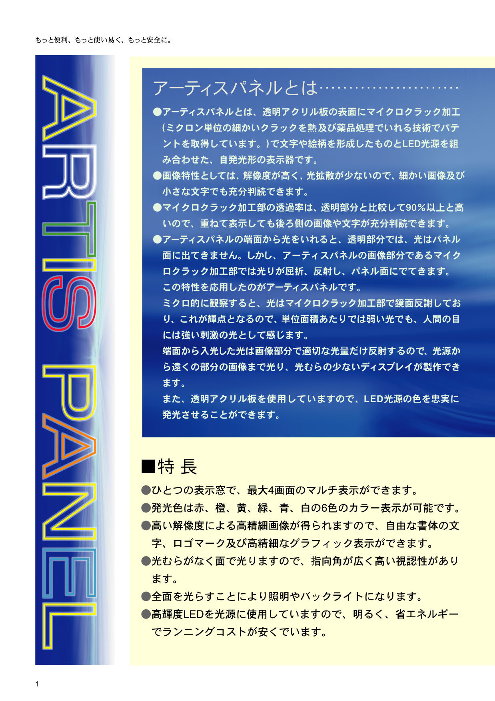

【キムデン】LED薄形マルチ画面表示灯 アーティスパネル
ひとつの表示窓で、最大4画面のマルチ表示ができます
◆発光色は、赤・橙・黄・緑・青・白の6色のカラー表示が可能です。◆高い解像度による高精細画像が得られますので、自由な書体の文字、ロゴマーク及び高精細なフラフィックが表...
【キムデン】耐火表示灯 KP-251K / 301K形 KT-250K / 300K形
非常用配電盤、分電盤の電源表示に
◆耐火表示灯は一種配電盤および分電盤に使用される表示灯。◆耐火表示灯は、火災による熱気流が灯蓋部よりパネル内に進入しないように、灯蓋部に雲母板を組込み遮断。◆詳細...
【キムデン】LED角形表示灯 KHE-27D8□／37D8□シリーズ
視認性の高いポイント照光式を追加し、ポイント輝度部1000cd/m2以上を実現
◆端子ねじにねじアップ方式(P)を採用し省配線及びねじの脱落防止を実現。◆ねじアップ方式を採用したKHE-27D8P/37D8Pシリーズは、端子カバー不要のフィンガープロテクト構造に...

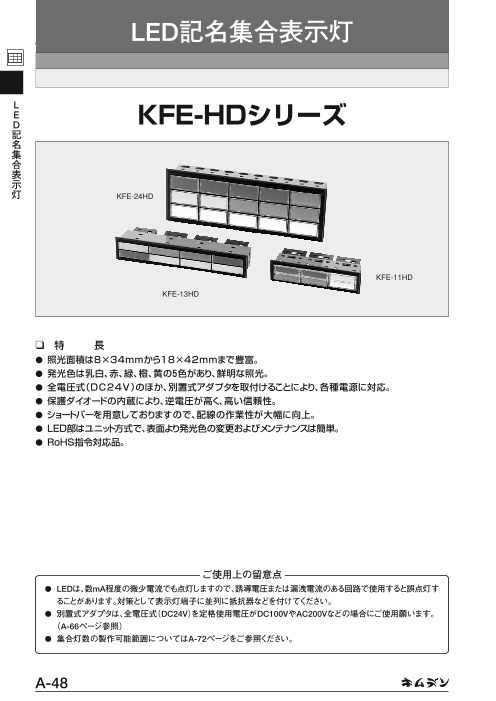

【キムデン】LED記名集合表示灯 KFE-HDシリーズ
照光面積は8×34mmから18×42mmまで豊富
◆発光色は乳白、赤、緑、橙、黄の５色があり、鮮明な照光。◆全電圧式（DC24V）のほか、別置式アダプタを取付けることにより、各種電源に対応。◆保護ダイオードの内蔵により...
【キムデン】LED記名集合表示灯 別置式アダプタ ET／ER／EB-8形
別置式アダプタE□-8形は小形なうえ、DINレール（AR-LH）対応品
◆ 変圧器、抵抗器、ブリッジ付と種類がありますので、各種電源および電圧に対応して使用できます。◆ RoHS指令対応品。◆詳細はカタログをダウンロードしご覧いただくか、お...

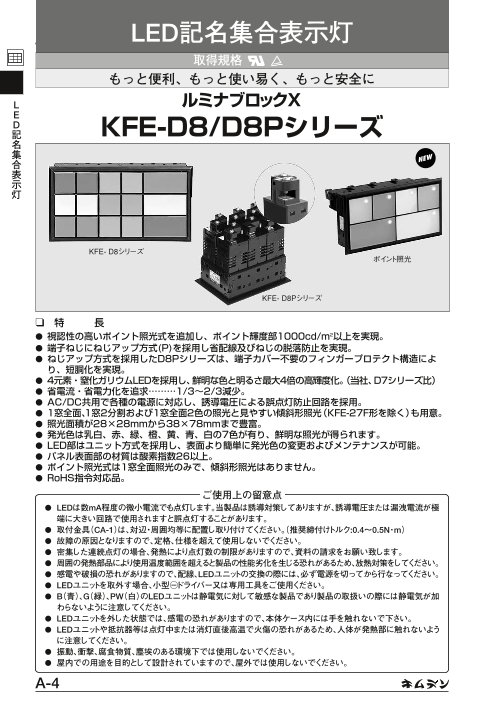

【キムデン】LED記名集合表示灯 ルミナブロックX KFE-D8/D8...
もっと便利、もっと使い易く、もっと安全に
◆ 視認性の高いポイント照光式を追加し、ポイント輝度部1000cd/m2以上を実現。◆ 端子ねじにねじアップ方式(P)を採用し省配線及びねじの脱落防止を実現。◆ ねじアップ方式を...

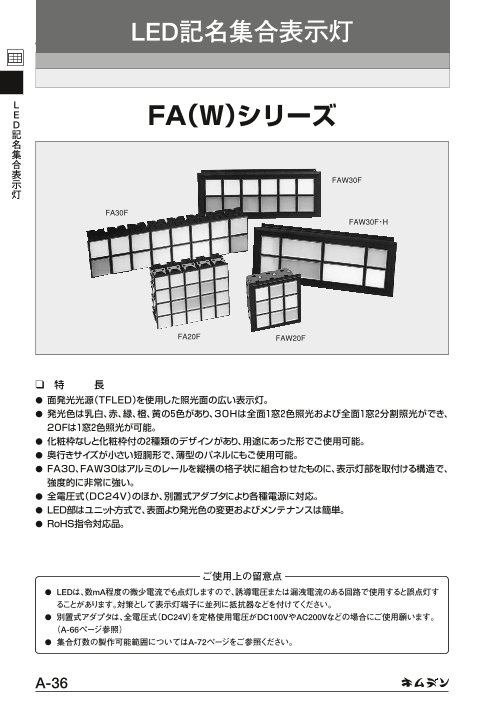

【キムデン】LED記名集合表示灯 FA(W)シリーズ
面発光光源（TFLED）を使用した照光面の広い表示灯。
◆ 発光色は乳白、赤、緑、橙、黄の５色があり、30Hは全面1窓2色照光および全面1窓2分割照光ができ、20Fは2窓2色照光が可能。◆ 化粧枠なしと化粧枠付の２種類のデザインがあり...

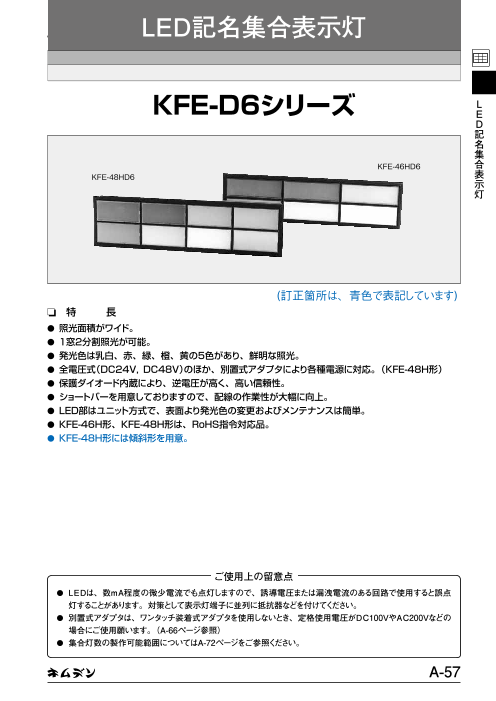

【キムデン】LED記名集合表示灯 KFE-D6シリーズ
照光面積がワイド
◆1窓2分割照光が可能。◆発光色は乳白、赤、緑、橙、黄の5色があり、鮮明な照光。◆全電圧式（DC24V，DC48V）のほか、別置式アダプタにより各種電源に対応。（KFE-48H形）◆...
【キムデン】LED角形表示灯 KHE-40F/H形
LEDの高輝度化実現
◆LEDユニットは、AC・DC共用で、24Vのほかに48Vも標準化。◆発光色は、乳白、赤、緑、橙、黄の5色があり、鮮明な照光。◆LED部は、ユニット方式で、表面より発光色の変更およ...

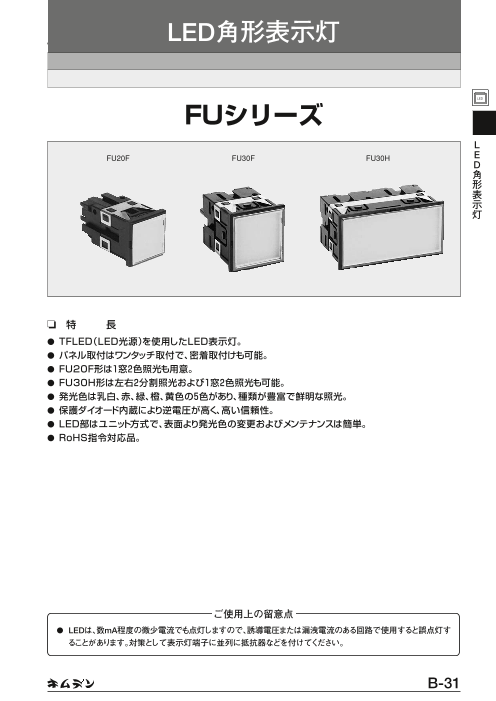

【キムデン】LED角形表示灯 FUシリーズ
TFLED（LED光源）を使用したLED表示灯
◆パネル取付はワンタッチ取付で、密着取付けも可能。◆FU20F形は１窓２色照光も用意。◆FU30H形は左右２分割照光および１窓２色照光も可能。◆発光色は乳白、赤、緑、橙、黄...

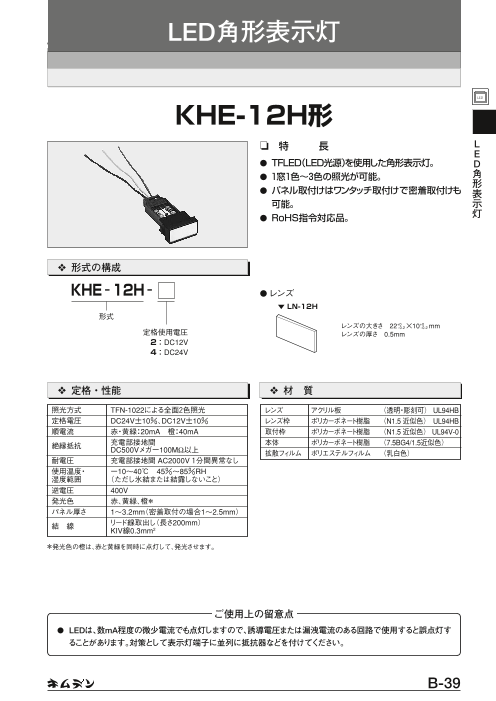

【キムデン】LED角形表示灯 KHE-12H形
TFLED（LED光源）を使用した角形表示灯
◆1窓1色～3色の照光が可能。◆パネル取付けはワンタッチ取付けで密着取付けも可能。◆RoHS指令対応品。◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合...

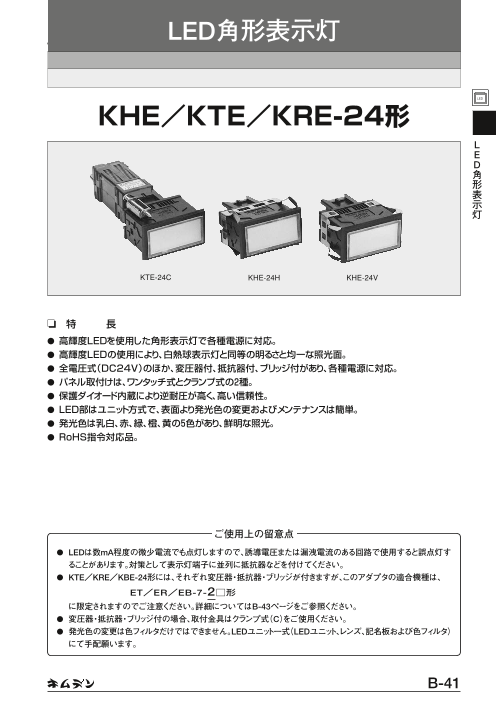

【キムデン】LED角形表示灯 KHE／KTE／KRE-24形
高輝度LEDを使用した角形表示灯で各種電源に対応
◆高輝度LEDの使用により、白熱球表示灯と同等の明るさと均一な照光面。◆全電圧式（DC24V）のほか、変圧器付、抵抗器付、ブリッジ付があり、各種電源に対応。◆パネル取付けは...

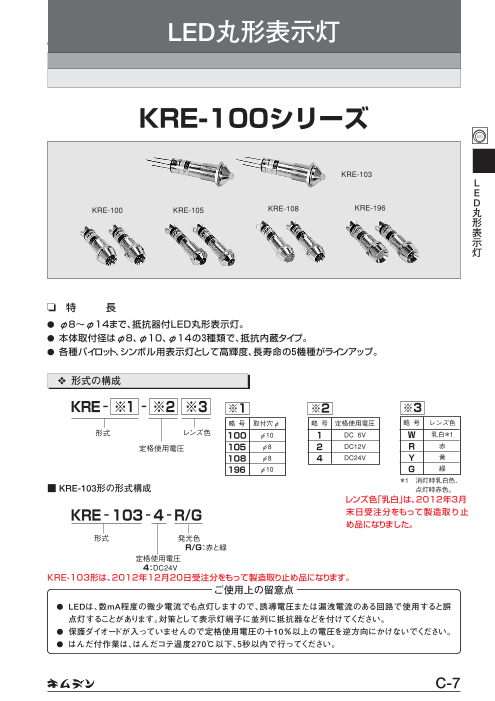

【キムデン】LED丸形表示灯 KRE-100シリーズ
φ8～φ14まで、抵抗器付LED丸形表示灯
◆本体取付径はφ8、φ10、φ14の３種類で、抵抗内蔵タイプ。◆各種パイロット、シンボル用表示灯として高輝度、長寿命の5機種がラインアップ。※KRE-103形は、2012年12月20日受...

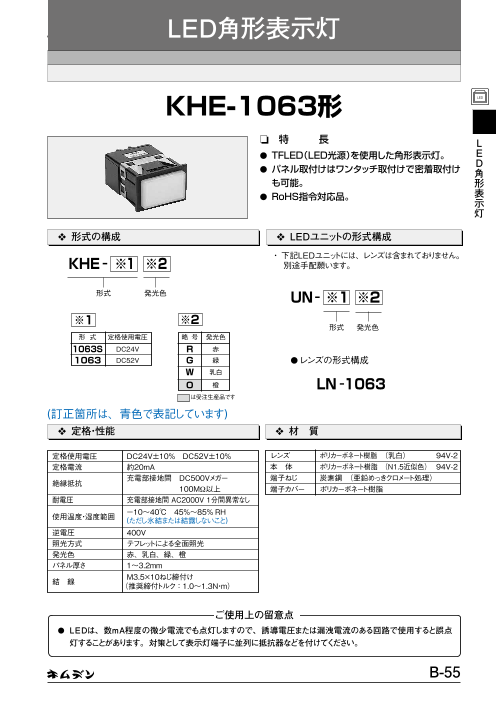

【キムデン】LED角形表示灯 KHE-1063形
TFLED（LED光源）を使用した角形表示灯
◆パネル取付けはワンタッチ取付けで密着取付けも可能。◆RoHS指令対応品。◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

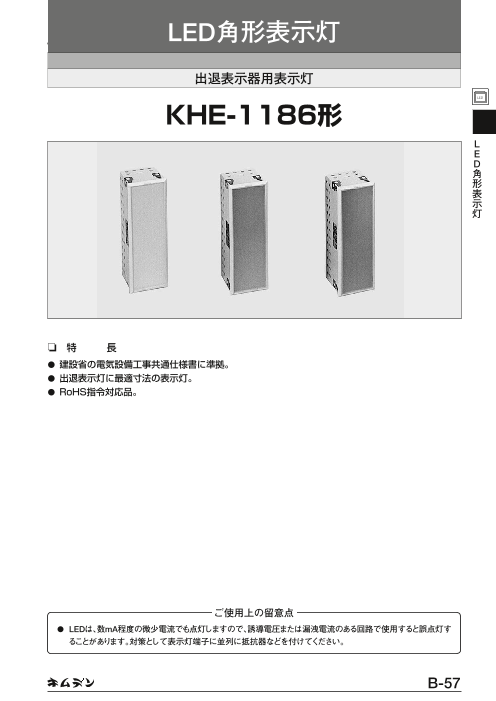

【キムデン】出退表示器用表示灯 KHE-1186形
LED角形表示灯
◆建設省の電気設備工事共通仕様書に準拠。◆出退表示灯に最適寸法の表示灯。◆RoHS指令対応品。◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下...
【キムデン】LED丸形表示灯 KPE／KRE-200シリーズ
照光部はφ14およびφ20と大きく、高輝度で長寿命
◆定格使用電圧はAC/DC共に24V、100/110V、200V。◆LEDユニットおよび抵抗ホルダーの交換はワンタッチで装着。◆色は乳白、赤、緑、黄、橙の5色。◆詳細はカタログをダウン...

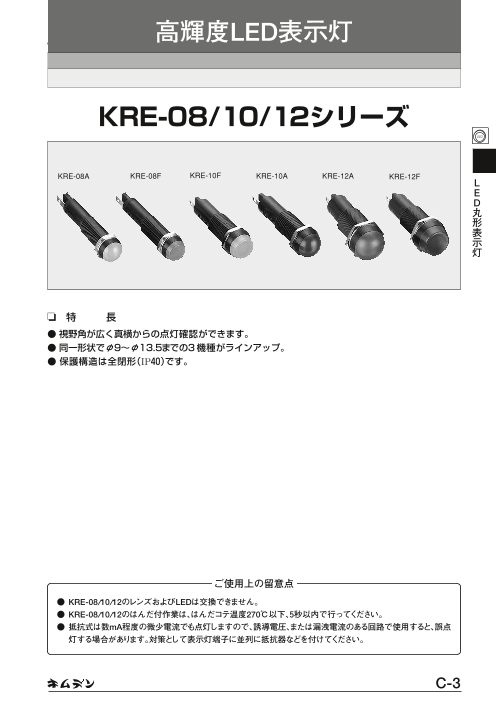

【キムデン】高輝度LED表示灯 KRE-08/10/12シリーズ
視野角が広く真横からの点灯確認ができます。
◆同一形状でφ9～φ13.5までの3機種がラインアップ。◆保護構造は全閉形（IP40）です。◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

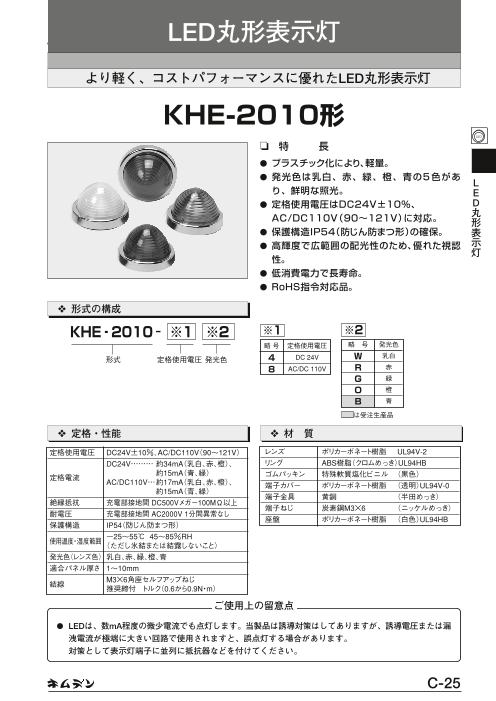

【キムデン】LED丸形表示灯 KHE-2010形
より軽く、コストパフォーマンスに優れたLED丸形表示灯
◆プラスチック化により、軽量。◆発光色は乳白、赤、緑、橙、青の5色があり、鮮明な照光。◆定格使用電圧はDC24V±10%、AC/DC110V（90～121V）に対応。◆保護構造IP54（防じん...

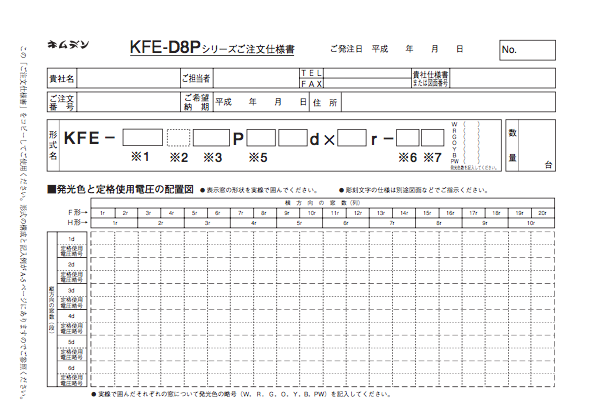

【キムデン】注文仕様書【LED記名集合表示灯 KFE / FA】
各製品の発注書です。
◆KFE-D8Pシリーズ◆KFE-D8シリーズ◆KFE-D7シリーズ◆FA（W）シリーズ◆KFE-HD ◆KFE-46HD6◆KFE-48HD6◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問...

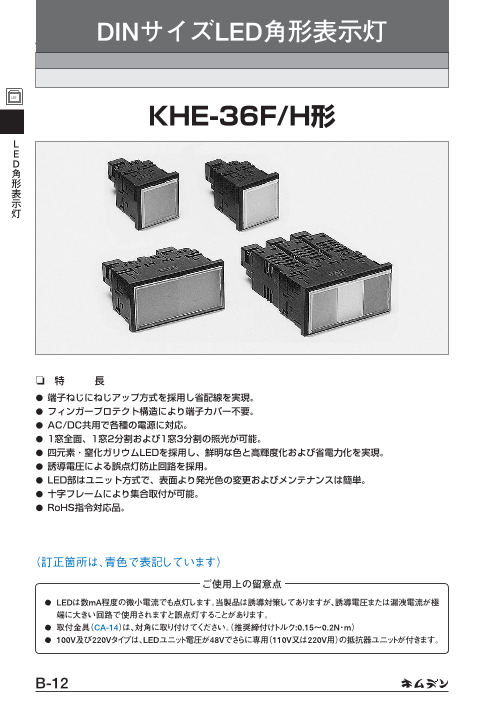

【キムデン】ねじアップ方式採用で省配線を実現！DINサイズLE...
フィンガープロテクト構造により端子カバー不要！
❏ 特 長● 端子ねじにねじアップ方式を採用し省配線を実現。● フィンガープロテクト構造により端子カバー不要。● AC/DC共用で各種の電源に対応。● 1窓全面、1窓2分...

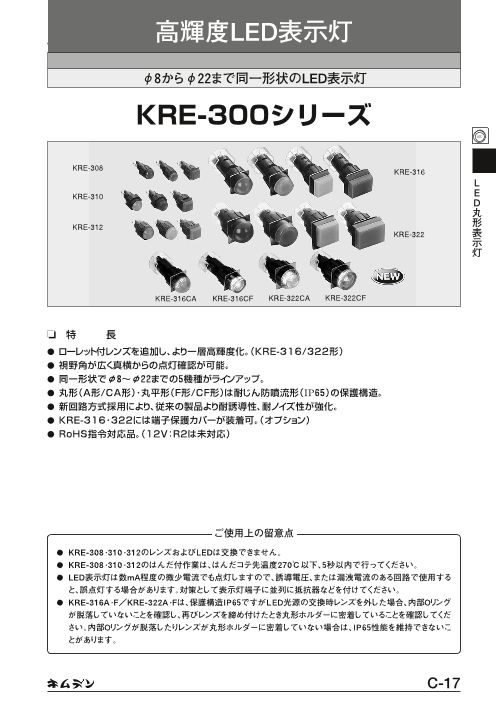

【キムデン】視野角が広く真横からの点灯確認が可能！ 高輝度...
φ８からφ２２まで同一形状のLED表示灯
❏ 特 長● ローレット付レンズを追加し、より一層高輝度化。（KRE-316/322形）● 視野角が広く真横からの点灯確認が可能。● 同一形状でφ８～φ２２までの５機種がライ...
アプリケーション事例紹介 フォークリフトにくにまる（R）パ...
現場に行かないと引取要求のアンドンが見えないから見て回り巡回走行しているんだ。でも、到着が遅れることもあり生産ラインが止まって困っているんだ。くにまる パトレイバーの点灯色がどこの現場へ行くのか教えてくれるので生産ラインが止まらなくなったよ。...
無線LAN 機能付・コンパクトな表示灯まで！積層形表示灯、イ...
920MHz帯特定小電力無線積層形表示灯から無線LAN機能付や経済的でコンパクトな表示灯...
・920MHz帯特定小電力無線表示灯を発売しました！・無線LANターミナルとして設備や装置の稼働状況や測定値が送受信できます！・Modbus/TCP対応機器を接続して、無線LAN経由...

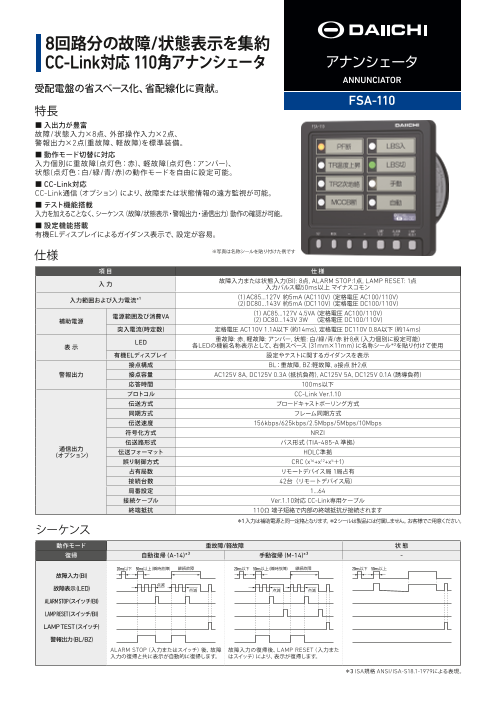

アナンシェータ FSA-110
8回路分の故障 / 状態表示を集約 CC-Link対応 110角アナンシェータ
本器は保護継電器等からの故障入力信号により、故障/状態表示および警報出力をおこないます。従来のリレー回路、警報装置、表示ランプのシステムの一体型製品であり配線工数の低...

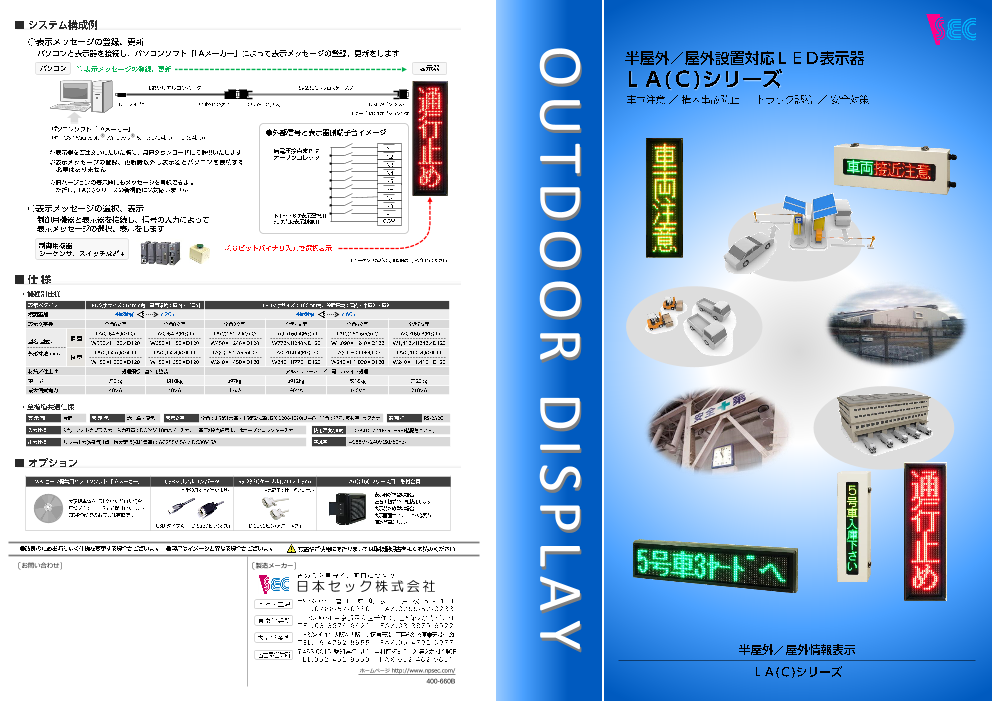

屋外用LEDメッセージ表示器【LA(C)】
屋外の太陽光、風雨下でもご利用頂ける、屋外用LEDメッセージ表示器です、明るく視認性に優れている点から、特に事故防止対策にご活用頂いております、工場内、駐車場など、車の往来が激しい場所、回転灯、音声で注意を促しているが、歩行者や運転手に...

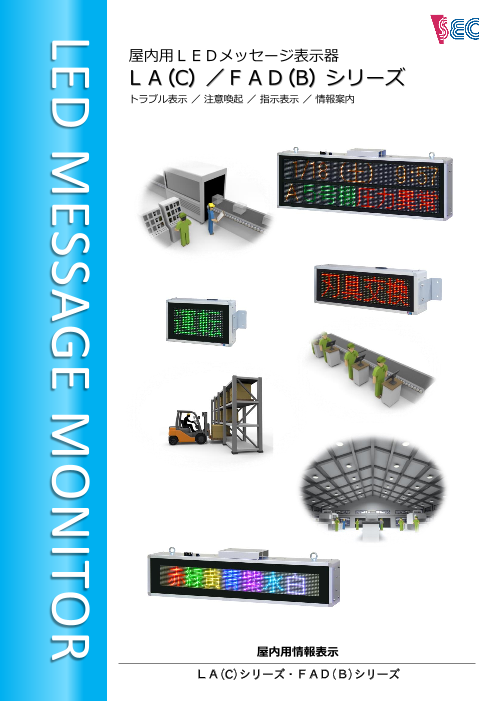

屋内用LEDメッセージ表示器【LA(C)、FAD(B)】
工場設備の稼働状況、トラブル、呼出内容等、具体的な文字表示で見える化し、作業者への意識付け、トラブルへの気付き、対応スピードアップを図ります、結果として生産性UPへ繋げます、また安全週間や、その他社内イベント情報を表示、社内の啓蒙...

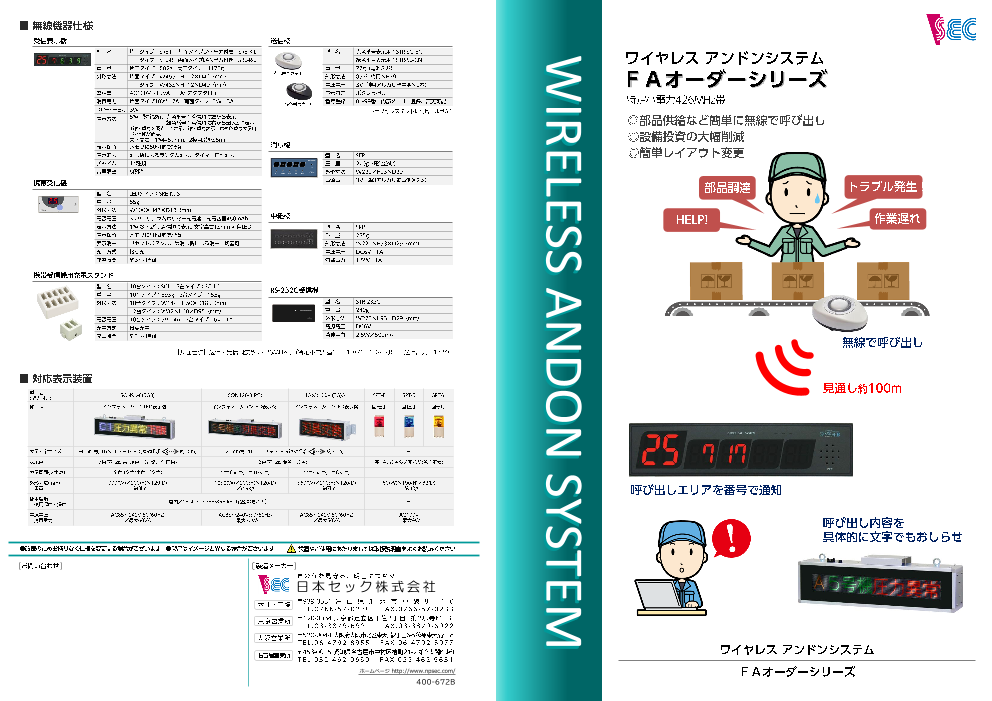

ワイヤレスアンドンシリーズ【FAオーダー】
飲食店などで、食事を注文する際に使用する、呼出しシステムです、工場現場においても、広くご活用頂いております、卓上送信機を押し、「設備停止」「資材調達」など、トラブル時に責任者呼出、改善のスピードアップを図り、無駄な時間の削減に、...
内照式アンドン 光閃
内部を光らせる事で情報を伝達するアンドン シンプルな仕様ですが効果は抜群
シンプルデザインのLED内照式アンドン。各窓の発光色が3色に変化し、状況を色で表現します。発光色は入力信号に合わせて変化させることが可能です。標準品は4窓タイプとな...

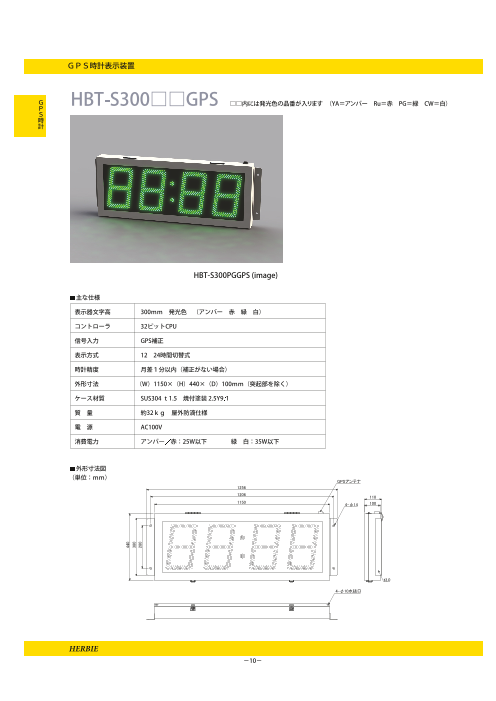

GPS時計表示装置 HBT-S300□□GPS
□□内には発光色の品番が入ります（YA=アンバー Ru=赤 PG=緑 CW=白）
表示器文字高：300mm 発光色（アンバー/赤/緑/白）コントローラ：32ビットCPU信号入力：GPS補正表示方式：12/24時間切替式時計制度：月差1分以内（補正がない場合）...
