ポンプ（喞筒、オランダ語: pomp）は圧力の作用によって液体や気体を吸い上げたり送ったりするための機械。機械的なエネルギーで圧力差を発生させ液体や気体の運動エネルギーに変換させる流体機械である。喞筒（そくとう 、しょくとう）ともいう。動物の心臓も一種のポンプである。また、機械的なポンプのようにエネルギーの蓄積や移送を行う目的の仕組みに「ポンプ」の語を当てることがある（ヒートポンプ、チャージポンプ、プロトンポンプなど）。動作原理により、非容積型、容積型、特殊型に分類される。
動作原理による分類
非容積（ターボ形）ポンプ
羽根状の回転子「インペラー」（impeller）をつかうもの。タービンも参照のこと。遠心
半径方向に遠心力で液体に圧力を与える方式のポンプ。- 渦巻きポンプ
- 渦巻き羽根で遠心力により半径方向に圧力を与えるもの。ポンプとしては最も多く製作・納入されている形式である。水道・下水道の送水ポンプから化学プラント用のプロセスポンプまで、多様な用途に使用されている。軸受の個数やケーシングの分割方法などにより、さらに細かく分類される。
- ディフューザポンプ（英: diffuser pump）
- 渦巻き羽根の外側の固定案内羽根 (guide vane) で高圧力を得られるようにしたもの。高圧の小水量の給水ポンプに用いられる。渦巻ポンプに比べ効率が高くなるが、効率の高い運転範囲は狭くなる。運転圧力の変動が少ない箇所に適している。
- カスケードポンプ（うず流れ・粘性・摩擦・再生）
- 多数の小さな溝の刻まれた円盤状の羽根をケーシング中で高速回転させ、液体をほぼ1回転させることにより高圧を得るもの。小流量・高圧に適する。
軸流
軸方向に液体を吐き出すものを軸流ポンプ（英: axial pump）という。低揚程・大流量に適する。一般に低流量・高揚程側での運転は不可。斜流ポンプに比べケーシング（casing,羽根車が収まるポンプ容器のこと）を小さくできるので、安価となる。吸込性能は他形式のポンプに比べると悪く、キャビテーション（液体が気化し元に戻るときに衝撃が起こる現象）に注意を要する。ポンプ効率も低い。河川排水ポンプに適している。一般的に、全揚程は5メートル程度まで使用可能である。斜流
斜め方向に液体を吐き出すポンプを斜流ポンプ（英語: mixed flow pump,あるいは英: diagonal flow pump.）。遠心ポンプと軸流ポンプの特性を併せ持つ。渦巻き斜流ポンプ：渦巻ケーシングを有しており、比較的高揚程に適している。下水道用の汚水ポンプに多い形式である。ディフューザ斜流ポンプ：案内羽根を有しており、流体はインペラの吸込方向と同方向に吐出される。どちらかと言えば、大容量のポンプに適している。河川排水ポンプや雨水排水ポンプに多い形式である。クロスフロー
踏車：動力が人力であるという特徴があるが、動作原理としてはターボ形ポンプに分類される。容積ポンプ
回転
回転する部品で圧力を与えるもの。歯車ポンプ : 歯車のかみ合わせをつかう。粘度の高い液体の輸送に使用される。内接式のトロコイドポンプはエンジンのオイルポンプで一般的。ねじポンプ : ねじ型の回転子（ローター）を持ち、汚泥などの高粘度で異物を含んだものを輸送する。ベーンポンプ : ケーシングに偏心して取り付けられた回転子に取り付けられた可動ベーンで液体を輸送する。攪拌による発泡を嫌うシステムに適する。分解清掃も容易。自動車の油圧式パワーステアリング用ポンプとして一般的。蠕動ポンプ: チューブをしごいて液体を輸送するポンプ。医療用ドージング、食品製造、コンクリート圧送に使われる。往復
往復運動で圧力を与えるもの。ダイヤフラムポンプ : ダイアフラムの容積変化で流体を輸送するもの。液体を攪拌せずに定容積の輸送が可能。薬品注入などに用いられる。ピストンポンプ : ピストンの往復運動で流体を輸送するもの。アキシャル・ピストン・ポンプ（斜板式）: 回転するバルブプレートによる弁機構と、回転する傾斜した板によるピストンの往復運動で圧力を与えるもの。ウォーシントンポンプ : 蒸気ピストンで駆動されるもの。蒸気ボイラーなどに使用される。手押しポンプ : 手動でピストンを上下させ液体を吸い上げるもの。ピストンレスポンプ : ピストンの代わりにガスで液体を押し出す。プランジャーポンプ : プランジャーの往復運動で液体を輸送するもの。ロータリー式プランジャーポンプユニフローポンプ特殊ポンプ
噴射ポンプ（エジェクタ・インジェクタ）: 流体を吹き込むことにより、回りの流体または粉体を巻き込んで輸送するもの。内部に弁などの整備の必要な機器が無い。水道蛇口に直結して簡易的に負圧を得るもの、圧縮空気を動力源とした掃除機、粉体輸送などに使われる。ただし、同じ呼称であるディーゼルエンジンの燃料噴射ポンプは構造が全く異なる。アスピレーター気泡ポンプ : 気体を吹き込んで、気泡の浮上で液体をくみ上げるもの。エアーリフトポンプとも呼ばれる。水撃ポンプ : 管内で液体を自由落下させ急に弁を閉め、水撃作用で最初より高い位置に一部の液体をくみ上げるもの。位置エネルギーだけを利用しているため、人力や発動機といった外部動力なしで動作する反面、全ての液体をくみ上げることはできない。ナッシュポンプ ：真空ポンプとして用いられる。楕円形の液体の入ったケーシング内でインペラーを回転させ液面と回転子間にて圧力変化を持たせ、主に気体を吸い込むのに用いられる。エルモポンプ ：ケーシングが円形にて基本原理はナッシュポンプに同じ。スクィーズポンプ（ペリスタティックポンプ）：弾力のあるチューブを外部からローラーで潰し、媒体を絞り出すように作動する。コンクリートポンプ車や人工心肺、輸液などに使われる。シリンジポンプ：微量の薬剤を持続的に投与するのに用いられる。用途別分類
定量ポンプ : 定容積の液体を投入するのに使用される。ラインポンプ : 配管の途中に取り付けが容易なように吸い込み口と吐き出し口が1直線上にあるもの。水中ポンプ : 防水型電動機と直結したもの。水中に投入して使用する。ボアホールポンプ : 長いシャフトで原動機と接続したもの。深井戸の揚水などに用いられる。真空ポンプ吸排ポンプウォーターポンプ・オイルポンプ・燃料ポンプ・噴射ポンプ（乗り物など）石油ポンプ空気入れ消防ポンプ付帯装置
軸シール : 液体が漏れ出さないように軸シールが使用される。メカニカルシールグランドパッキン軸受原動機防振装置性能指標
ポンプの性能を表す指標には以下のものが用いられる。- 容量
- ポンプの流量であり体積/時間の単位を持つ。
- 揚程、ヘッド
- 吸込みと吐出の圧力差を水頭に換算して長さの単位で表示するものである。ターボ形ポンプでは液体の密度が異なっても揚程はほぼ一定に保たれる。
- 軸動力
- ポンプを駆動するのに必要な仕事率である。
- 効率
- 軸動力のうち流体の機械的エネルギーに変換された割合のことをいう。損失分は主として熱エネルギーに転化し流体やポンプ自体を加熱することとなる。
- NPSH、有効吸込みヘッド
- Net Positive Suction Headの略で、キャビテーションの発生しにくさを示す。吸込み圧力と液体の蒸気圧の差を水頭に換算したもので、この値の最小必要量を所要NPSHという。ポンプの運転条件におけるNPSHが所要NPSHを上回らないと、キャビテーションによる振動、効率低下、機械的損傷などが起こる可能性がある。
- 性能曲線
- 各種性能値をグラフとして表現したものである。ターボ形ポンプでは横軸に容量、縦軸に揚程を取った性能曲線が最も良く使用される。
脚注
注釈
出典
参考文献
日本舶用機関整備協会. “２級舶用機関整備士指導書”. 日本財団 図書館. 2017年11月1日閲覧。関連項目
クテシビオス - 発明者とされるアルキメディアン・スクリュー（揚水機）送風機圧縮機 - 気体を圧縮するもの冷凍機（ヒートポンプ） - 低温の熱源から高温の熱源に熱エネルギーを移送する仕組みチャージポンプ（コンデンサへの電荷の蓄積を利用した変圧回路など）キャビテーション油圧モーターNa+/K+-ATPアーゼ（ナトリウムポンプ） - 生物の細胞膜にある陽イオンを移送する仕組みポンプ座 - 星座のひとつ。モチーフは真空ポンプ。外部リンク
世界大百科事典 第2版、日本大百科全書（ニッポニカ）『ポンプ』 - コトバンク『ポンプ』 - 三省堂Web Dictionaryポンプ （http://ja.wikipedia.org/）より引用
竪型二軸スクリューポンプGemiL
ペースト状の高粘性液もエアロックなしで安定移送
・洗浄ポンプの追加無しで完全CIPを実現・極小～大型の固形物を壊さず移送（ゴマ、大豆、カットフルーツなど）・非接触回転ポンプで異物混入リスクなし・低騒音、無脈動で...
特殊なポンプ内部構造により、食品を傷つけず優しく移送「イ...
【動画・技術解説付】柔らかい食品も硬い食品も移送ダメージを軽減！ 柔らかい固形物...
食品を移送する際、ポンプ内の羽根車に当たることで原型が崩れてしまうケースが多く問題となっていました。70年にわたり多数の実績を誇るポンプメーカー・ニクニが開発した『...
選ぶべき真空ポンプがわかる！「真空ポンプの種類と選び方」...
真空の定義、真空の分類・用途など初心者向けに基礎から解説
真空状態を作るために欠かせない“真空ポンプ”。多くの種類から適切なものを選ぶ必要がありますが、「選び方に自信がない…」という声もよく聞かれます。今回は初心者の方に向け...
【カイゼン事例付き小冊子】ポンプと現場改善から始める...
スマートファクトリーの根幹「止まらない工場」をポンプで実践！流体制御の専門家ニ...
スマートファクトリーといえば「工場機器をネットワークでつなぐ」「デジタルツールを導入する」といったデジタル化である、と思っていませんか？ スマートファクトリーの根幹は...
ハンドブック『第4次産業革命時代のポンプ 4.0 運ぶだけじゃ...
ポンプの基礎知識と次世代ポンプの活用術をまとめた小冊子をプレゼントしています！
従来のポンプの概念を超えるポンプを開発・提供するニクニでは、「ムラなく混ぜる」「壊さず崩さず優しく運ぶ」「運びながら壊す」「脱気・置換して液体を改質する」といった使...
コントローラ一体型立形多段うず巻スマートポンプ CR(N)E
オールインワンでシステムを最適化
グルンドフォスは、過去最高レベルの性能を発揮するポンプ制御モジュール内蔵のEモータを開発しました。この新型Eモータを搭載したスマートポンプを使用することで、ポンプ効率...
日立汎用ポンプ 総合カタログ 【50Hz】
ポンプ・モータ・制御装置の一貫生産から生まれる【プラスα】の信頼性
省資源・省エネルギー時代を迎え、産業と生活のあらゆる場で、水の有効活用が叫ばれています。大切な水を十二分に活用するには、使用条件に応じた最適なポンプシステムが必要で...
日立汎用ポンプ 総合カタログ【60Hz】
ポンプ・モータ・制御装置の一貫生産から生まれる【プラスα】の信頼性
省資源・省エネルギー時代を迎え、産業と生活のあらゆる場で、水の有効活用が叫ばれています。大切な水を十二分に活用するには、使用条件に応じた最適なポンプシステムが必要で...
【用途例あり】グルンドフォスポンプ 総合カタログ
全世界に拡張を続けるグルンドフォスグループ
グルンドフォスは、ポンプの年間生産台数約1,600万台を誇り、およそ19,000名が働く世界トップレベルのポンプメーカーです。本社はデンマーク・ビェリングブロ、世界中に80社を...
ダイヤフラム式高精度デジタル定量ポンプ スマートデジタル...
幅広い製品レンジ
正確性・耐久性に優れたポンプ1 可変速駆動 - ストロークのスピードを調整2 高分解能比3 ガスロック対策4 耐腐食性・防水構造5 ワールドワイド電源電圧◆多様な...
オールインワンでシステムを最適化 GRUNDFOSスマートポンプ M...
工作機械用途の幅広いレンジに対応
インバータ機能や制御コントローラが一体となったスマートポンプMTRE（浸漬型クーラントポンプ）とMTSE (高圧スクリューポンプ)登場！【特徴】・省エネ（モータはIEC 60...
立形多段うず巻ポンプ CRシリーズ
世界初 立形多段うず巻ポンプを発売
立形多段うず巻ポンプの世界標準、CRシリーズグルンドフォスは、1973年世界で初めて立形多段うず巻ポンプを発売して以来、常にお客様のニーズと要求を考慮し、最先端テクノ...
高効率直動式 片吸込うず巻ポンプ NBG
横形うず巻ポンプの常識を打ち破る
GRUNDFOSの直動式ポンプNBGは4つのムダを無くします！1 エネルギーのムダ2 芯だし調整のムダ（手間）3 設置スペースのムダ4 メンテナンス部品のムダ用途は無限大...
グルンドフォス設置事例集
世界中のあらゆる分野を支えるグルンドフォス
主な用途例◆建築設備分野（ビル・工場・一般家庭）・空調（冷温水循環）・空調（地域冷暖房DHC）・冷却塔・揚水・一般給水・送水・雨水利用・汚水◆産業分野...
海水淡水化プラント用高圧ブースターポンプ BMS
世界的な水需要増大に応える
海水淡水化プラント用高圧ブースターポンプ BMS・用途：海水淡水化装置・長寿命 ベアリング：SiC（ 耐久性、耐熱性、化学的安定性に優れる）・海水腐食対応 接液...
制御コントローラ 一体型冷温水循環ポンプ MAGNA3/ TPE3
差圧センサ・温度センサ・可変速制御コントローラがオールインワン
省エネスマートポンプ MAGNA3/TPE3 で空調設備をシンプルに冷温水循環空調システムに必要となる差圧センサ・温度センサ・可変速制御コントローラを内蔵することにより、様...
コントローラ 一体型PMモータ搭載ポンプ HE Pump
導入するだけで省エネを実現できる、コントローラ一体型PMモータ搭載ポンプです
工場の循環冷却水ラインや建物の給水・給湯ラインで活躍する「HE Pump」。IE4相当の高効率モータ〈PMモータ〉を搭載し、専用インバータと制御機器も一体化。日立産機システムは...
ステンレスポンプシリーズ（モートルポンプ・インラインポンプ）
安全・安心 きれいな水をお届けします
◆赤水を発生させません接液部の材質にステンレス鋼板を使用していますのでポンプ材からの赤水発生の心配がありません◆捕手が容易です。・電動機一体形のため、運転中、始...
【解説資料】ココが知りたい！ポンプの種類と相性
そもそもポンプってなに？ステンレスタンクと相性のいいポンプとは？をまとめました。
ステンレスタンクから液や粉を輸送する際に必要になるのがポンプです。弊社の貯蔵・排出容器をご購入いただいたお客様の中には、タンクとポンプを接続して使用されている方も...

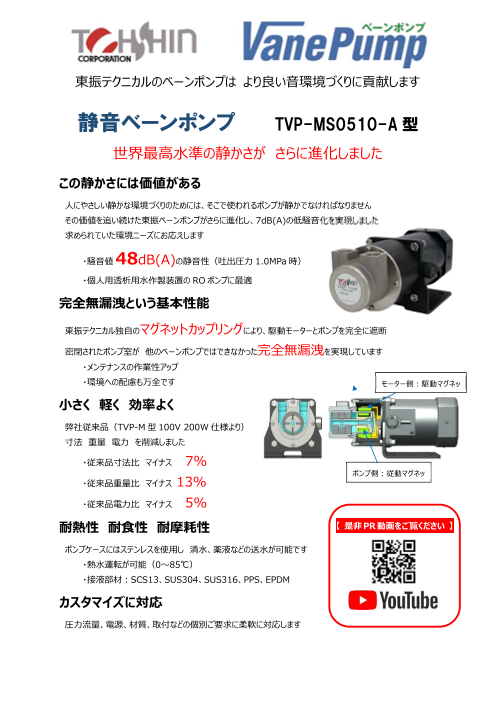

静音ベーンポンプ TVP-MS0510-A 型
東振テクニカルのベーンポンプは より良い音環境づくりに貢献します
世界最高水準の静かさが さらに進化しましたこの静かさには価値がある人にやさしい静かな環境づくりのためには、そこで使われるポンプが静かでなければなりません。その...

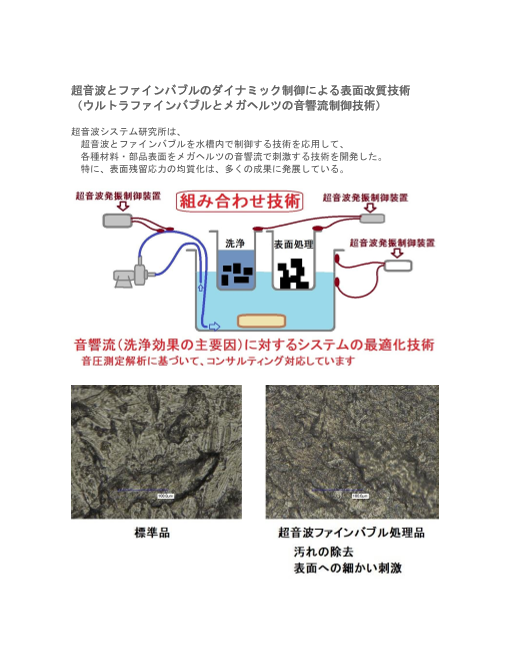

超音波とファインバブルのダイナミック制御による表面改質技術
ウルトラファインバブルとメガヘルツの音響流制御技術
超音波システム研究所は、 超音波とファインバブルを水槽内で制御する技術を応用して、 各種材料・部品表面をメガヘルツの音響流で刺激する技術を開発した。 特に、表...
脱気ファインバブル発生液循環装置の参考動画
＜音響流とキャビテーションのバランスを最適化する＞
＜＜脱気マイクロバブル（ファインバブル）発生液循環装置＞＞１）ポンプの吸い込み側を絞ることで、キャビテーションを発生させます。２）キャビテーションにより溶存気...

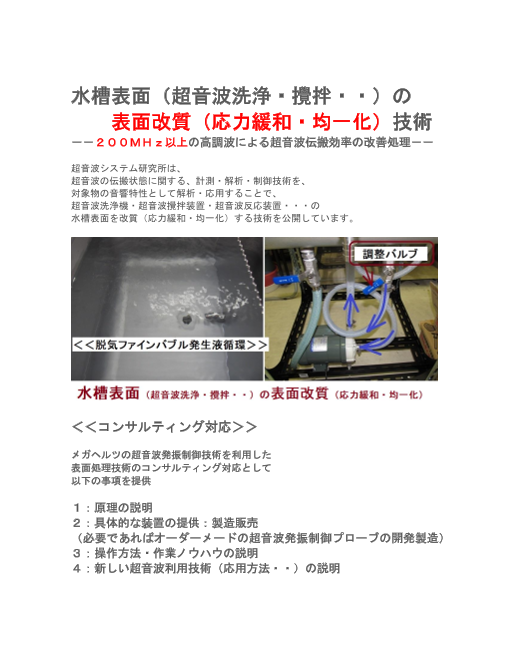

水槽表面（超音波洗浄・攪拌・・）の表面改質（応力緩和・均...
