集塵装置（しゅうじんそうち、英: Dust collector）は、大気汚染の防止や有価物の回収を目的として、排気中の煤や粉塵などの粒子を気体から分離する装置である。クリーンルーム中での異物除去にも使用され、集塵機と称することもある。
原理
粒子の気体からの分離は、粒子が気体と異なる運動をすることにより生じる。集塵技術は、この運動差を大きくすることを基本とする。気流と直交方向に生じる、重力や遠心力、静電気によるクーロン力などの外力。気流の通り道に障害物が存在すると、これを避ける気流の動きに粒子は追随できず、障害物に衝突したりランダムに拡散する。粒子の直径と同程度の孔径をもつ隔壁を設けると、孔径より大きな粒子は物理的に遮断される。集塵装置の分類
重力、遠心力、静電気力など外力を働かせる「流通式」、流路にルーバーやエアフィルタなどの障害物を設ける「障害物式」に大別できるが、障害物式のうちバグフィルタやセラミックフィルタなどを用いるものを「隔壁式」とする考え方もある。これらのうち、産業用としては流通式の一種の電気集塵機と、隔壁式のバグフィルタが多く使われている。流通式
重力式集塵装置水平に設けられた重力式集塵装置では、粒子は気流とともに水平方向へ動くとともに、重力により垂直方向の動きも持つ。直径数十μm程度の比較的大きい粒子、低い流速での処理に向く。1000℃程度までの高温の気体にも対応し、圧力損失は小さい。単独で用いられることはまれで、より精密な集塵の前処理や、分級に用いられることが多い。遠心力式集塵装置サイクロン式粉体分離器が代表的である。上部が円筒形、下部が円錐形の構造で、気流は内壁に沿ってらせん状に降下し、下端に達すると反転して中心部を上昇し、上端より排出される。粒子は遠心力により内壁に接触して、重力により下端の捕集箱に集まる。重力式より細かい数μm程度の粒子も除去でき、可動部がなく、設置や維持管理が安価であること、高圧・高温での使用が可能である特徴がある。入口の流速が遅いと粒子が入口に堆積する。逆に早すぎると、圧力損失が高まり、捕集箱から粒子が再飛散する。サイクロンを同じ形状のまま大型化すると集塵効率が低下するため、大量の気流の処理には、装置の単純な大型化ではなく小型のサイクロンを複数並列したマルチサイクロンで対処される。電気集塵機電荷を帯びた粒子は、電位差のある電場ではクーロンの法則に基づき、自らと異なる極性を持つ電極に引き寄せられる。電気集塵機はこの原理を応用したもので、もっとも単純な一段式平板型を例にとると、接地され平行に置かれた2枚の板状の集塵極の間に針状の放電極が設置される。放電極は、大容量の気流を処理する場合は通常は負極性とされる。粒子は放電極からのコロナ放電により負に帯電し、放電極から遠ざかり集塵極に引き寄せられる。こうして集塵極に付着することにより気流から粒子が除かれるが、集塵極に水膜を形成して再飛散を防止する湿式電気集塵機も採用されている。気流の妨げとなるものは放電極のみであるので圧力損失は小さく、高電圧を用いるものの電流は小さいため消費電力は大きくない。しかし、爆発性気体や、粒子が可燃性を持つ場合には電気集塵機は適さない。火力発電の分野でも広く使われ、炭素分の多い重油灰と、二酸化ケイ素や酸化アルミニウム、酸化鉄を主成分とした石炭灰（フライアッシュ）とでは電気抵抗が異なるため、それぞれに見合った電圧で運転される。硫黄分の高い燃料を使用する場合には、硫黄を核とした塊状のアシッドスマットの発生や硫酸ミストによる機器・煙道の腐蝕を抑制するためアンモニアが注入される。これにより硫酸ミストは硫酸アンモニウムとなり、電気集塵機で除去可能になる。障害物式
気流の流路に障害物を設ける慣性力式集塵装置、エアフィルタや粒子充填層を通す深層ろ過式集塵装置、液体により粒子を捕集する湿式集塵装置に大別できる。慣性力集塵装置粒子を障害物に衝突させる衝突式慣性力集塵装置と、整流板などにより気流を急激に方向転換させることにより粒子を分離する反転式慣性力集塵装置に区分できる。いずれも障害物の形状が複雑であるほど集塵率は向上するが、圧力損失が大きくなり、付着した粒子の除去が困難になる欠点が生じる。重力式や遠心力式同様、他の高性能な集塵装置の前処理として導入されることが多い。深層ろ過式集塵装置比較的低濃度の粉塵処理に用いられるが、HEPAフィルタやULPAフィルタは半導体製造工程のクリーンルームや手術室など高度な清浄度が要求される環境にも用いられる。材質はガラス繊維、セルロース、ナイロンなどが一般的である。バグフィルタなどと異なり「払い落し」は行われず、圧力損失が初期値の2～3倍になると寿命として交換される。粒子充填層フィルタは砂やセラミック粒をろ材として用いたもので、捕集性能は限定的であるものの摩耗性の粒子や高温の気体にも対応可能である。湿式集塵装置隔壁式
多数設置した、布または不織布製の袋状のフィルター（バグフィルタ）に粒子を含む気流を通してろ過する方法が代表的である。フィルターの材質は木綿、ナイロン、テフロン、ガラス繊維などがあるが、高温の排気に対してはセラミックフィルターが用いられる。0.01μm程度の微粒子も除去でき、集塵率は99%と高い。フィルター自体による捕集より、堆積した粒子による捕集効果が大きいが、圧力損失が大きくなるため、一定の時間間隔もしくは圧力損失が設定値に達したら、堆積した粒子を払い落す必要がある。払い落しには、機械で振動を与える方法や、圧縮空気をパルス状に吹き付ける方法などがある。セメントやカーボンブラックの製造、製鉄、非鉄金属の製錬現場では耐熱・耐酸性に優れるが可撓性の弱いガラス繊維が多く使われているため、ろ過方向と逆向きに大気を流入させる方法が採られる。粉塵爆発防止のため、重力式やサイクロン式集塵装置で前処理を行って粉塵濃度を下げたり、炭酸カルシウムなど不活性粉末の混入、導電性繊維を織り込んだ帯電防止ろ材の使用などの方法が採られるが、マグネシウムの粉末やアルミニウム粉末はバグフィルタでの安全な処理が困難であるため、湿式集塵装置で処理される。集塵率
粒子径の分布を加味しない総合集塵率Eは、集塵装置入口の粒子流量Si、出口の粒子流量Soから、下記の式で表される。Scは、集塵装置で除去した粒子の量である。関連項目
排気ガス処理煙道ガスエアフィルタ粉体分離器湿式洗浄塔空気清浄機掃除機粉体工学参考文献
金岡千嘉男・牧野尚夫『はじめての集じん技術 基礎から応用まで』日刊工業新聞社、2013年1月31日。ISBN 978-4-526-07011-2。脚注
集塵装置 （http://ja.wikipedia.org/）より引用

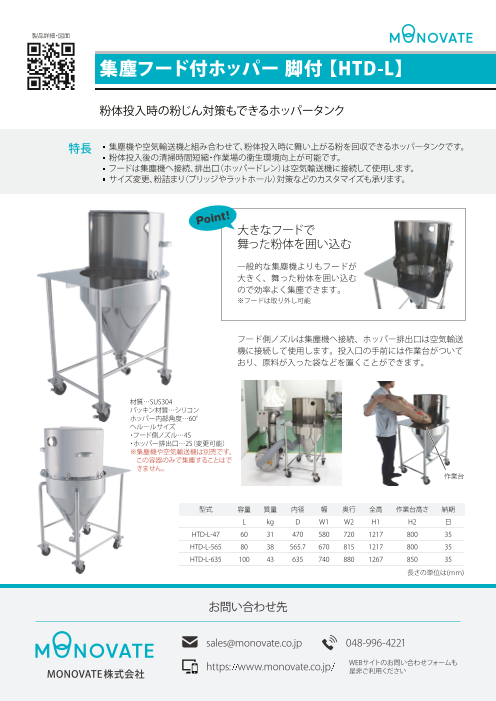

集塵フード付ホッパー 脚付【HTD-L】
集塵機・空気輸送機と組み合わせて、粉体投入時に舞い上がる粉を回収できるホッパー...
○比重が軽く投入時に舞う粉体の投入に最適です。○粉体投入後の清掃時間短縮・作業場の衛生環境向上が可能です。○フードは集塵機へ接続、排出口（ホッパードレン）は空気輸送...

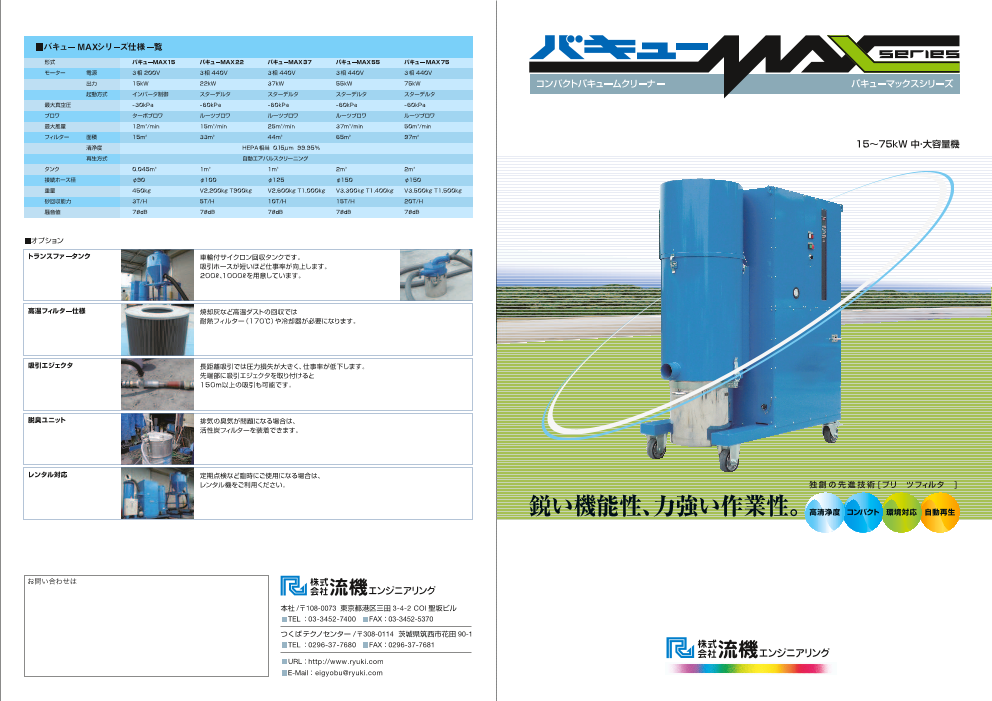

コンパクトバキュームクリーナー バキューMAX
土木工事・鉄道工事・原子力施設・アスベスト回収など！さまざまな用途のバキューム...
【主な特徴】○高清浄度→微粒子フィルターならばナノレベルの粉じんに対応○コンパクト→プリーツフィルター採用で、大面積かつ小容積○自動再生でメンテナンスフリー...

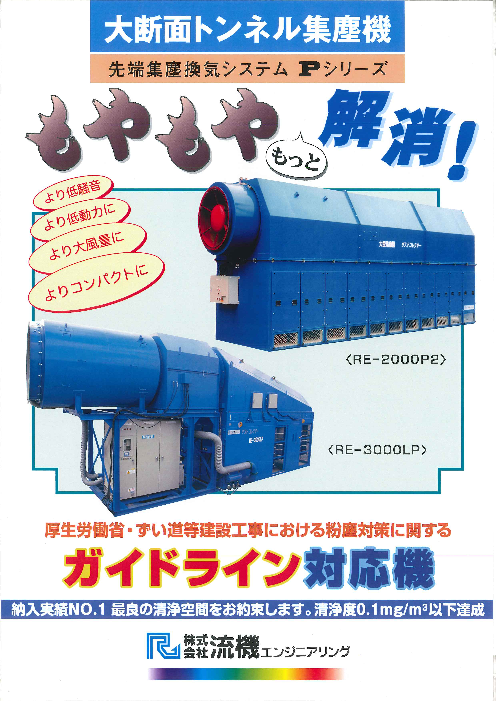

大型集塵機 Pシリーズ
大断面トンネル用集塵機。大量の粉塵を捕集し、坑内換気を行います。
インバータ運転により任意の風量に設定でき大幅なコストダウンが可能。高調波対策も万全です。エアパルスクリーニング機構によりフィルターを自動再生し、長期にわたりメン...

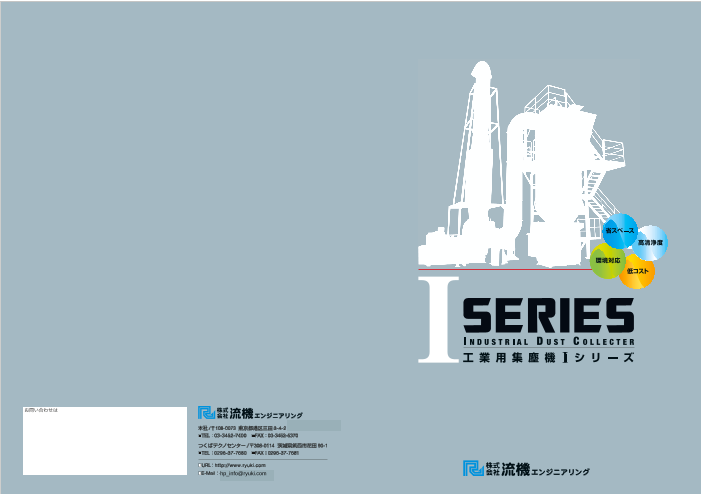

【導入事例付き】工業用集塵機Iシリーズ
《2019年優秀環境装置表彰 受賞》驚きのフィルター技術で、あなたの欲しい集塵機をカ...
工業用集塵機Iシリーズは、「省スペース」「高清浄度」「メンテナンスフリー」など、今までの一般産業用集塵機では克服が困難であった難題を打ち破る画期的な集塵機です。独自の...
溶射ヒューム対策に！工業用集塵機「Iシリーズ」
《2019年優秀環境装置表彰 受賞》溶射ヒューム対策！環境省「PM2.5」規制クリア 高清...
《2019年優秀環境装置表彰 経済産業省 産業技術環境局長賞 受賞製品》工業用集塵機Iシリーズは、「省スペース」「高清浄度」「メンテナンスフリー」など、今までの一般産業...
工業用集塵機Iシリーズ
【第45回優秀環境装置表彰『経済産業省産業技術環境局長賞』受賞】劣悪環境やヒュー...
工業用集塵機Iシリーズは、「省スペース」「高清浄度」「メンテナンスフリー」など、今までの一般産業用集塵機では克服が困難であった難題を打ち破る画期的な集塵機です。独自の...

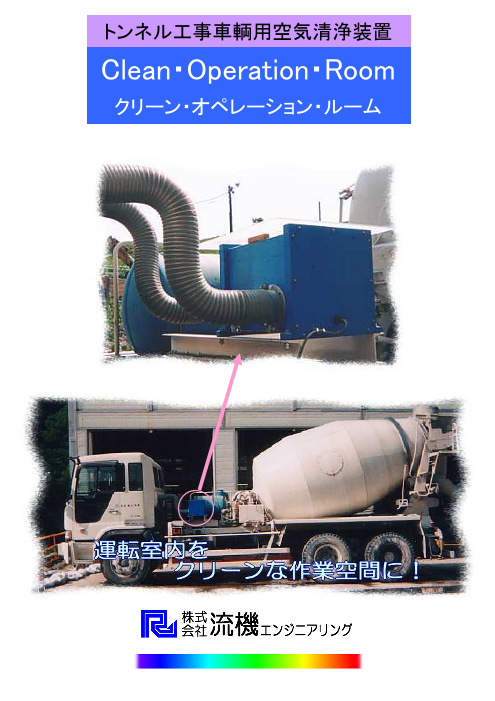

クリーン・オペレーション・ルーム
トンネル工事車輌の運転室内の粉塵濃度を、通常のオフィス環境レベルまで低減します。
・ディーゼルなどの排ガスも活性炭フィルタにより吸着・脱臭し、清浄化した空気を運転室内に送り込みます。・運転室内はクリーンパージし外気汚染空気の侵入を防止します。...

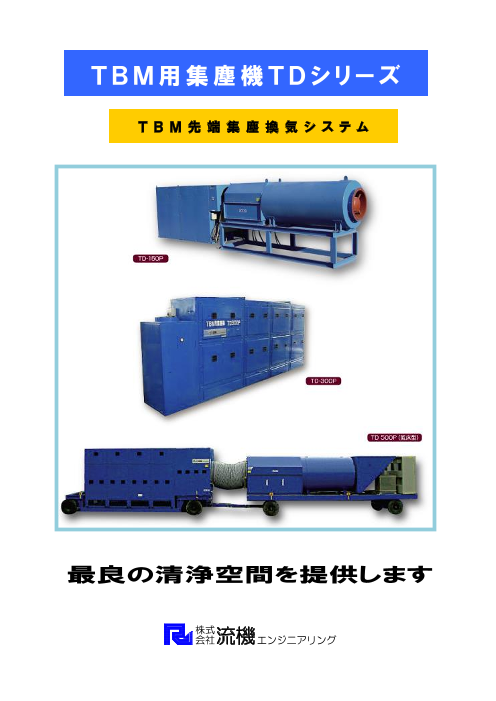

ＴＢＭ用集塵機ＴＤシリーズ
TBM工法用に合わせ断面寸法を縮小しました。 コンパクトかつ軽量で、小断面NATM工法...
・清浄度0.05mg/m³ 、最良のシーイング。・TBM用に断面寸法を縮小、コンパクトで軽量なので小断面NATMでも使用できます。・マシン部を完全にリフレッシュしますので送気風...
集煙機 HFシリーズ
高性能フィルターで溶接ヒューム等の煙を捕集し作業環境を改善します。
オプションでガスの吸着・脱臭も可能です。●風量20～1,000m³/min●清浄度 中性能：0.7μm×90％、高性能：0.5μm×99％、HEPA:0.3μm×99％

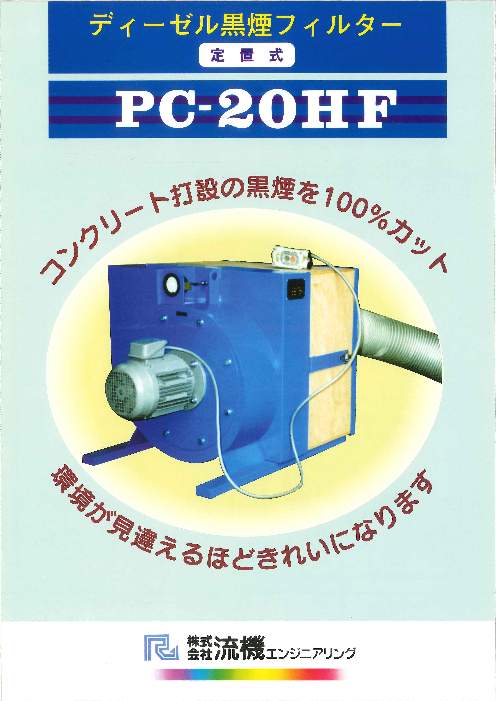

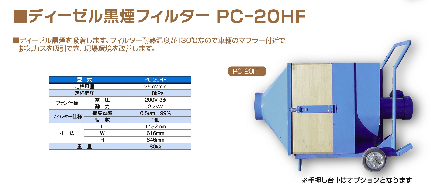

ディーゼル黒煙フィルター PC-20HF
局所で発生するディーゼル黒煙、溶接ヒューム等を吸着します。
フィルター耐熱温度が130℃なので、車両のマフラー付近で排気ガスを吸着でき、現場環境を改善します。

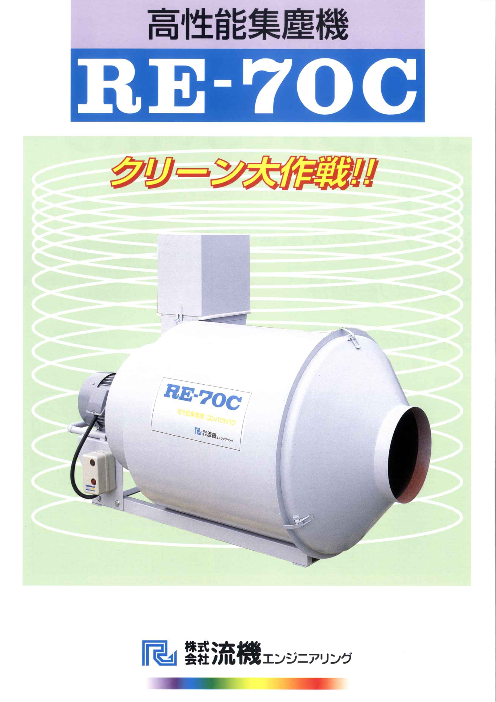

小型集塵機 RE-70C
コンパクト型多風量集塵機。あらゆる粉塵対策に適応します。
●風量 70m³/min●用途 トンネル、シールド工事の局所発生粉塵。ビル解体・リニューアル工事など、あらゆる粉塵対策に適応。

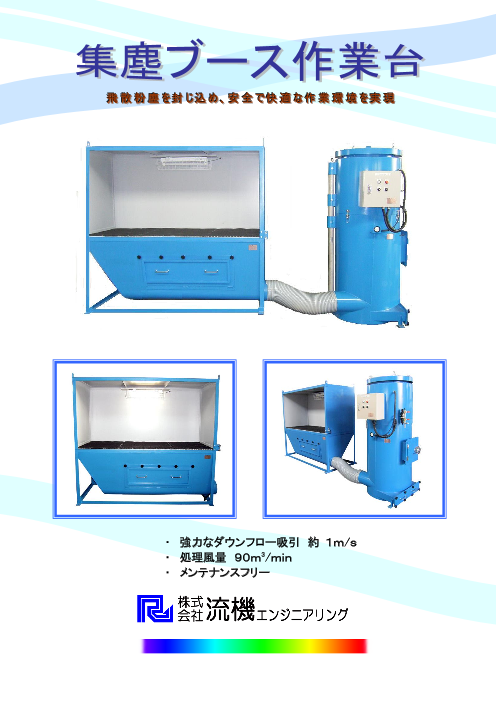

集塵ブース作業台
飛散粉じんを封じ込め、安全で快適な作業環境を実現
作業中に発生した粉塵を作業台下面に回収します。作業面より吸引集塵する為、粉塵飛散を防ぎ、作業エリアをクリーンに保ちます。大型のテーブル面は約1m/sのダウンフローで強...

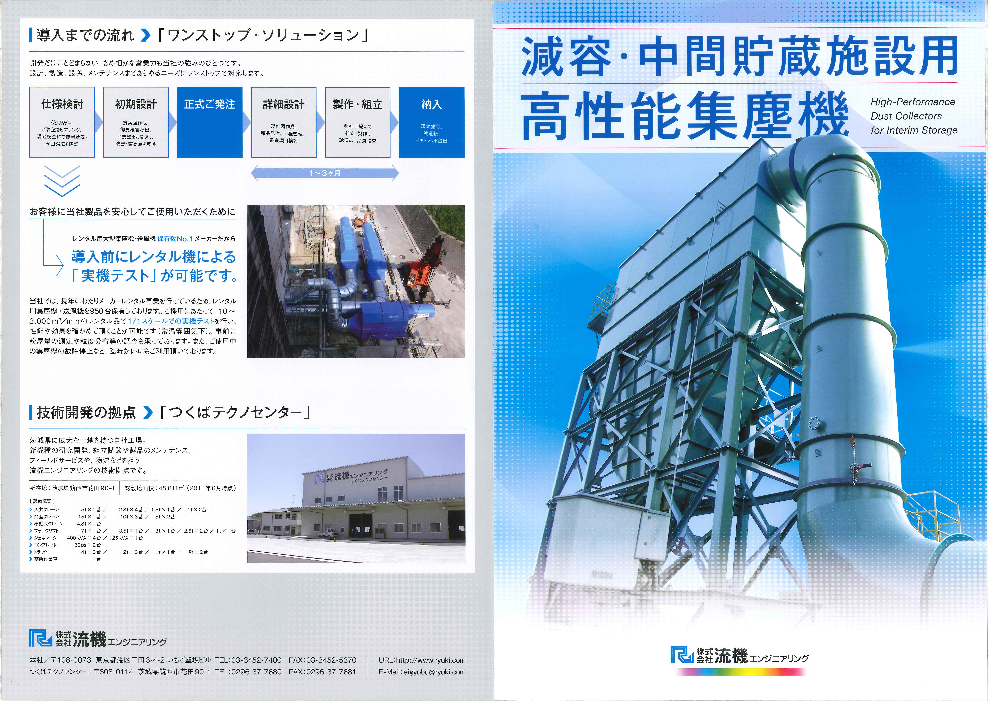

減容・中間貯蔵施設用高性能集塵機
【超高性能+エンジニアリング】 放射線取扱作業エリアの全工程において、作業環境改...
■汚染された災害廃棄物等を焼却する際に発生する、ばいじんに付着したセシウムを除去するための高清浄度の専用フィルターを使用。■封じ込めの全体換気制御並びにダスト回収等...

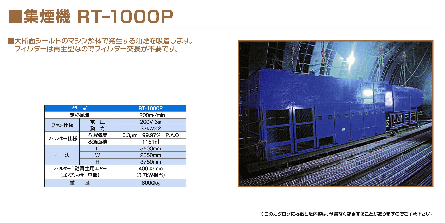

集煙機 RT-1000P
大断面シールドのマシン解体で発生する油煙を吸着する、「集煙機 RT-1000P」
大断面シールドマシン解体で発生する油煙を吸着します。フィルターは再生型なのでフィルター交換が不要です。
集煙機 HFシリーズ
高性能フィルターで煙（溶接ヒューム等）を捕集し、作業環境改善、「集煙機 HFシリ...
高性能フィルターで溶接ヒューム等の煙を捕集し作業環境を改善します。オプションでガスの吸着・脱臭も可能です。

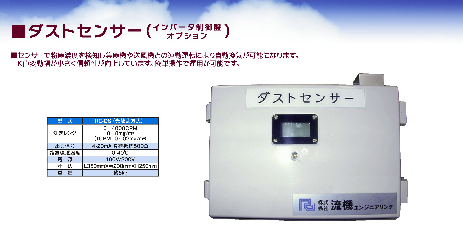

ダストセンサー（インバータ制御盤オプション）
センサーで粉塵濃度を検知し集塵機と送風機との連動運転により自動換気が可能になる...
センサーで粉じん濃度を検知し集塵機や送風機との連動運転により自動換気が可能になります。K値変動幅が小さく信頼性が向上しています。簡単操作で運用が可能です。

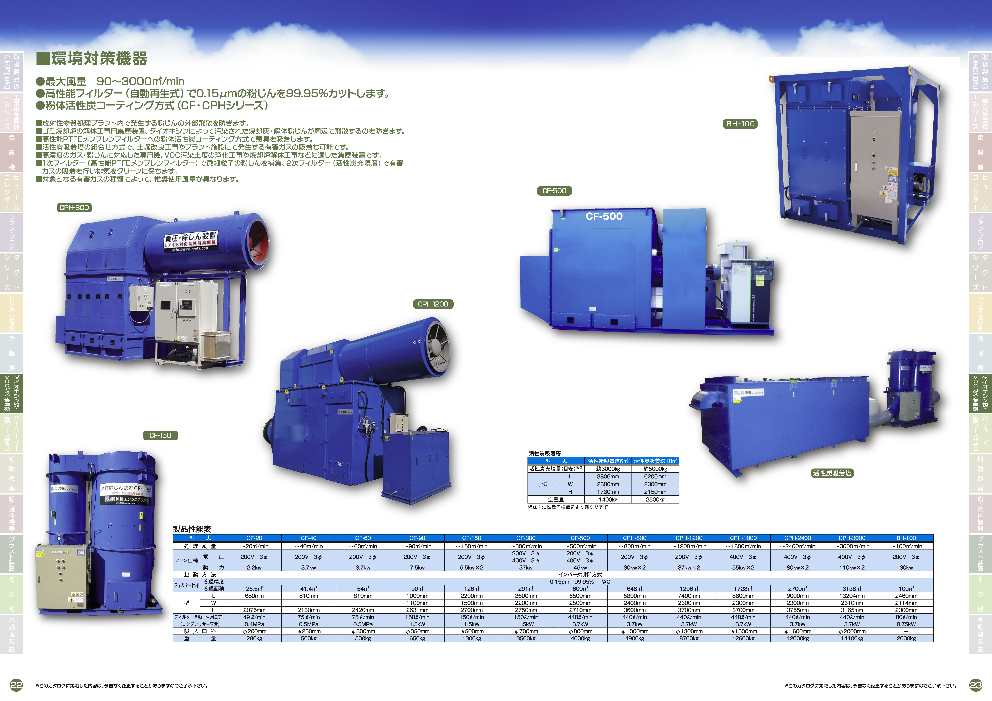

アスベスト対応・焼却炉解体工事用集塵機 CPH・CFシリーズ
高性能フィルター（自動再生式）で0.15μmの粉塵を99.95%カット、「アスベスト対応・...
ニッケル、コバルト、鉛、水銀等の規制物質となる重金属類含有粉じんに対し、排気基準を満たす高清浄度フィルターを搭載。HEPA規格となる0.3μｍ×99.97％PAOを上回る清浄度で...

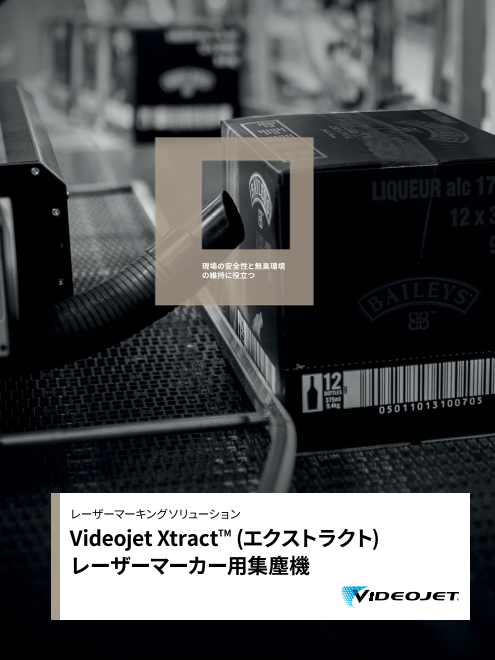

レーザーマーカー用集塵機 Videojet®︎ Xtract™️ 製品パンフレ...
レーザーマーカー用集塵機は、マーキング工程で発生する煙や粒状の塵を除去するため、レーザーマーキングを設置する際に必ず検討する必要のある装置です。印字・マーキング時に発生する塵や粒子を取り除き、製品品質を守ります。
「環境改善機器 総合カタログ」
風力で職場環境を快適に。
掲載内容・ミストレーサ 切削加工現場の工作機械から発生するオイルミストを捕集し、快適な作業環境を確保するための装置・ヒュームレーサ 偏光板やリチウムイオン電...
工場用大型空気清浄機 BPFCA-100
ダクト工事不要！工場全体の溶接ヒュームを効率よく集塵。
溶接工場向けの空気清浄機。溶接時に発生する人体に有害な溶接ヒューム（溶接煙）を効率よく吸引。ダクト工事不要。２００Ｖ電源につないで直ぐ利用可能。室内循環型の...
衣類用・毛髪用ダストクリーナー
衣類に付着した塵埃を強力吸塵！粘着ローラーの代替、補助に最適です。
◆ラクラク簡単操作で塵埃をしわの中まで強力吸塵！◆「静電気除去機能」により衣類に貼り付かず、塵埃や毛髪をしわの中まで強力吸塵します。◆使用スタイルに合わせて選べるラ...
メイコー商事 集塵システム 製品カタログ
絶対妥協しない。空気のクオリティー。私たちはお客様の求める空気環境を設計・維持...
【掲載内容】◆会社概要◆工業用二段静電式電気集塵機 SMOG-HOG◆集塵装置 DUST-HOG◆飲食店用二段静電式電気集塵機 SMOG-HOG◆詳細はカタログをダウンロードしご覧い...

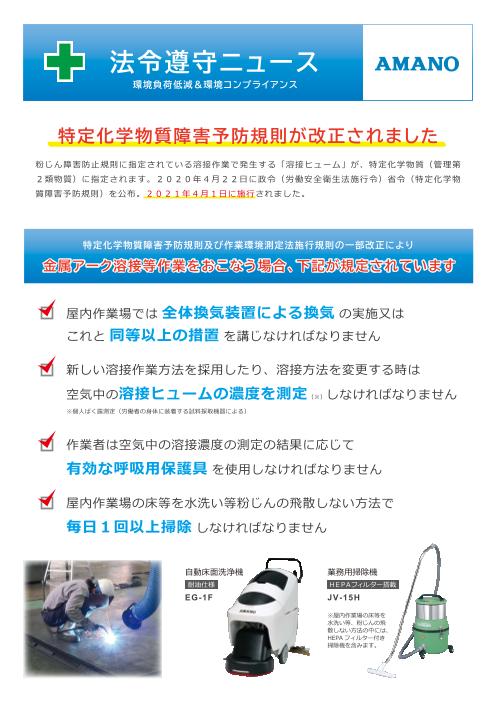

【特化則】溶接ヒューム ～集塵機メーカーアマノにできるこ...
■集塵機の選定及び販売■工事一式請負(据付、ダクト、電気、フード製作等）■定期点検などのアフターフォロー■ヒューム濃度測定（個人サンプリング）■粉体可視化■床面洗浄機・HEPA付き掃除機の販売

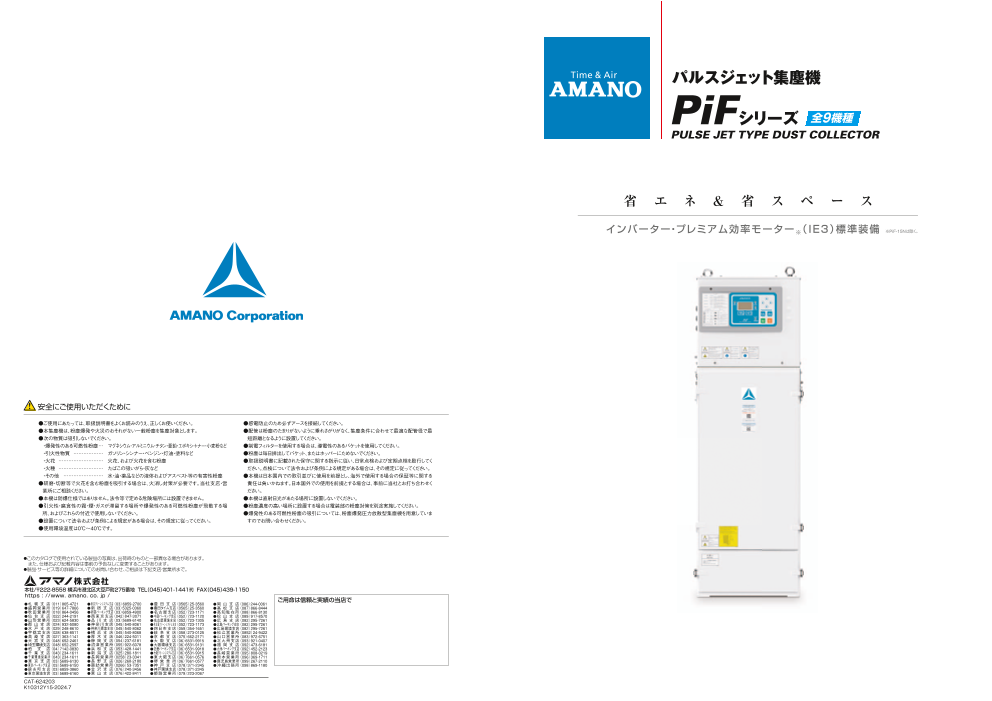

パルスジェット集塵機 PiF シリーズ
