放電加工機
放電加工機
49件の登録があります。
放電加工（ほうでんかこう、electrical discharge machining、EDM）は、電極と被加工物との間に短い周期で繰り返されるアーク放電によって被加工物表面の一部を除去する機械加工の方法であり、主として、従来の機械加工技術では加工できなかった硬い金属に適用される。放電加工を使えば、極めて硬い鋼鉄やエキゾチックメタル（例えばチタン、炭化物）に複雑な輪郭を切り出すことができる。電極と被加工物間の放電による除去加工という特性上、被加工物が電気を通す材質（導体）でなければ加工できない。放電により溶融した一部の材料は除去されずに再凝固するため、放電加工面は一般に引張の残留応力が生じる。このため、加工面にはクラックと呼ばれる微小な割れが生じやすい。放電加工では、電極と被加工物の間に電圧を印加して火花を発生させるが、このとき電極を－、工作物を＋とする設定を「正極性」と呼び、電極を＋、工作物を－とする設定を「逆極性」と呼ぶ。適正な極性は、電極や工作物の材質や加工内容により異なる。放電加工の電極は、被加工物に触れないが非常に近い位置となるように被加工物の表面に沿って動かされる。スパークが被加工物の表面の一部を溶かして蒸発させることにより、被加工物の表面に無数の微小凹部を形成する。溶けたり蒸発したりして被加工物から除去された粒子は、電極と被加工物との間に満たされた誘電体の液体によって洗い流される。放電加工は、金型を製作するために広く用いられる。しかしながら、しばしば不具合を生ずることもあり、切削加工ほどの一般性を勝ち得ていない。
形彫り放電加工
形彫り放電加工（かたぼり-）では、被加工物に形成したい形状に対応する形に作られた黒鉛（グラファイト）電極または銅電極等を、被加工物に近付けるように送ってゆく。この動作は大抵、電極と被加工物を油に漬けた状態で行われる。ワイヤ放電加工
ワイヤ放電加工は、金属（大抵、真鍮）の細いワイヤを被加工物に近付けるように送ってゆく。ワイヤはボビンから一定の速さで供給され、上下のガイドで保持される。（まれに左右に保持する機械も存在するが）一対のガイドが相対的に運動することによりテーパ加工、上下任意形状の加工を行うことができる。一般的な上下にガイドが配置された機械ではXY平面と平行運動できるUV平面上に片方のガイドが取り付けられている。このため、ワイヤ放電加工によって複雑で細かい形状を切り出すことができる。ワイヤ放電加工では誘電体の液体として水や油が用いられる。水を使用する機械では、水の抵抗率その他の電気的特性は、フィルターやイオン除去装置によって制御される。油は絶縁抵抗が高くワイヤーと加工物の間隙が小さく精度を出しやすいが、加工速度は間隙の大きい水の方が優れている。水を利用する機械には、吹き掛け方式（かけ流し）と浸漬方式がある。現在では浸漬方式が主流となっている。曲孔放電加工
曲孔放電加工は、曲率(R)を持った孔を加工できる技術である。曲孔放電加工は3種類あり、第一に一定のRで加工できる技術、第二に2つの曲率を組み合わせて加工できる技術、第三にストレートからR形状に繋がる加工ができる技術となっている。加工可能材質はステンレス・ハステロイ・インコネル等となっているが、今までの放電加工では実現できなかった曲率を持つ加工が可能になったことで、細かい冷却流路の形成や工数の大幅削減が期待される。関連項目
電解加工放電加工 （http://ja.wikipedia.org/）より引用

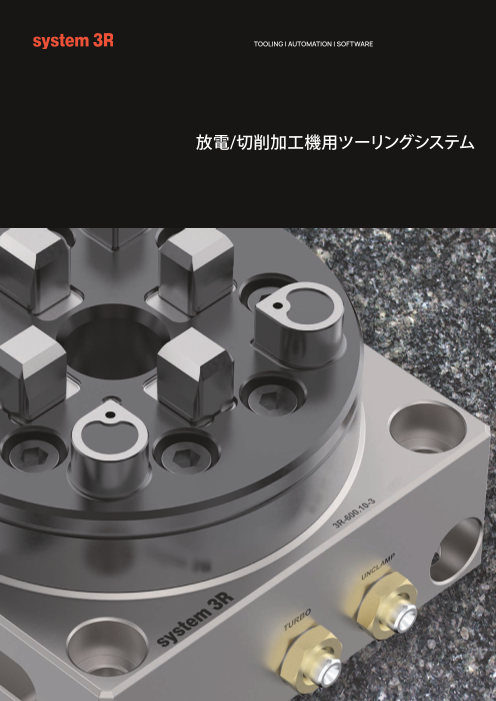

放電/切削加工用ツーリングシステム System 3R Tooling
競争力を高めるためには作業工程の効率化をトータルに捉えることが必要です
システム3Rのツーリングシステムを使用することで、貴社は工場内にある機械の生産性を飛躍的に高めることができます。その理由は、段取り作業を最小限の時間内で済ませることが...

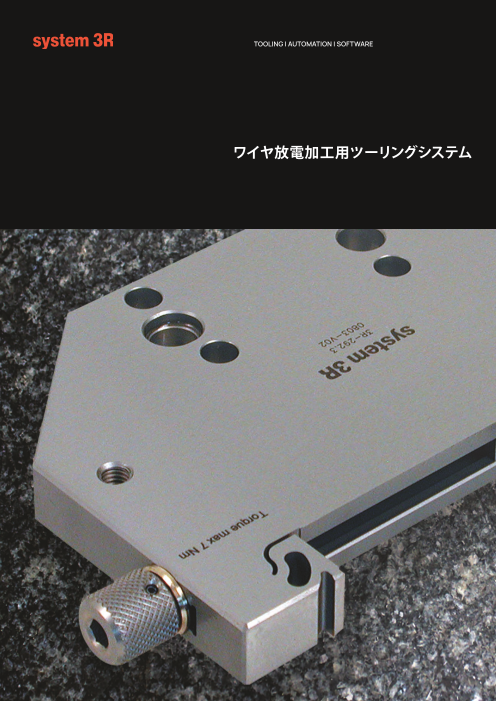

ワイヤ放電加工用ツーリングシステム System 3R Tooling
競争力を高めるためには作業工程の効率化をトータルに捉えることが必要です
システム3Rのツーリングシステムを使用することで、貴社は工場内にある機械の生産性を飛躍的に高めることができます。その理由は、段取り作業を最小限の時間内で済ませることが...

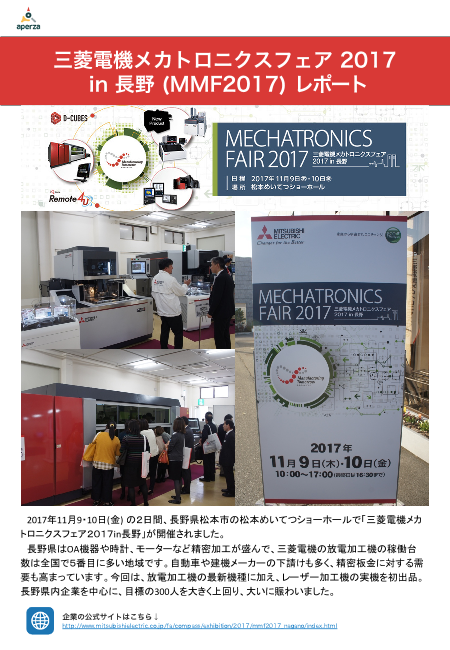

【展示会レポート】三菱電機 メカトロニクスフェア 2017 in ...
2017年11月9・10日の2日間、長野県松本市の松本めいてつショーホールで開催された「三菱電機 メカトロニクスフェア 2017 in 長野 (MMF2017)」。OA機器や時計、モーターなど精密加工が盛んで、三菱電機の放電加工機の稼働台数は全国で5番目に多い長野県で開催された同...

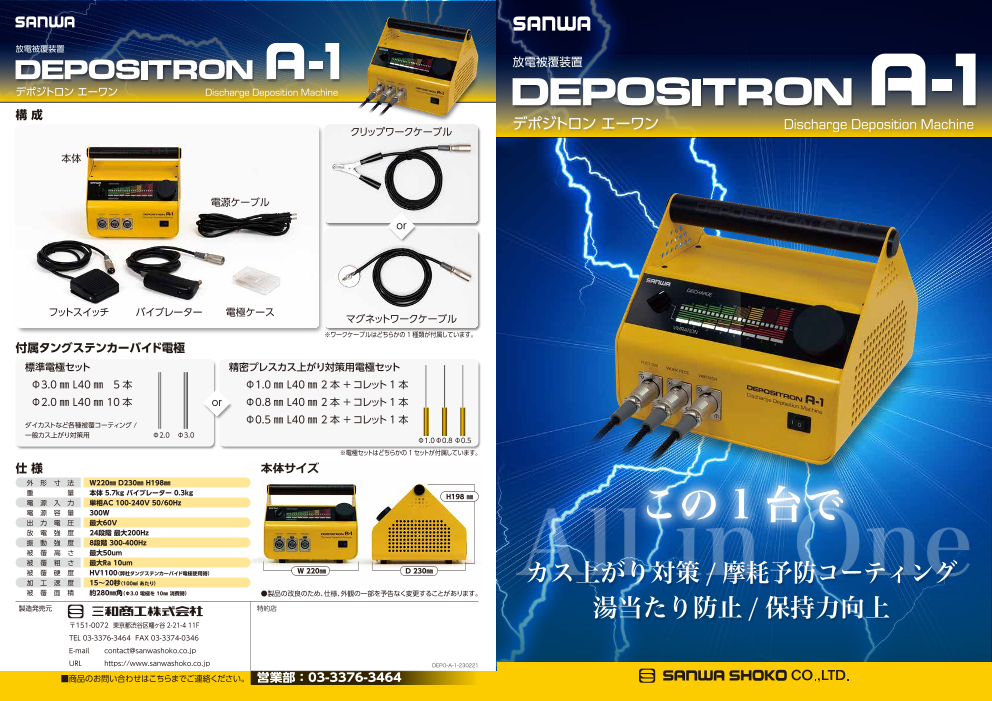

プレス型の必須装置! 放電被覆装置 デポジトロン
切削工具の寿命延長に 摩耗部分の耐久性向上に
デポジトロンはタングステンカーバイトの電極を使用し、プレ ス型のメス型に数カ所被覆するだけでカス上がり防止に絶大な威力を発揮します。また、抜型、曲け...
いまさら聞けない！よくわかるワイヤー放電加工
若手設計者が知っておきたい、ワイヤー放電加工に関する基礎知識が掴める短編レポー...
ワイヤー放電加工とはどんな加工なの？いまさら聞けない基礎知識がわかる短編レポート集です。若手設計者はもちろんのこと、部品設計者や加工者なら必ず知っておきたい...

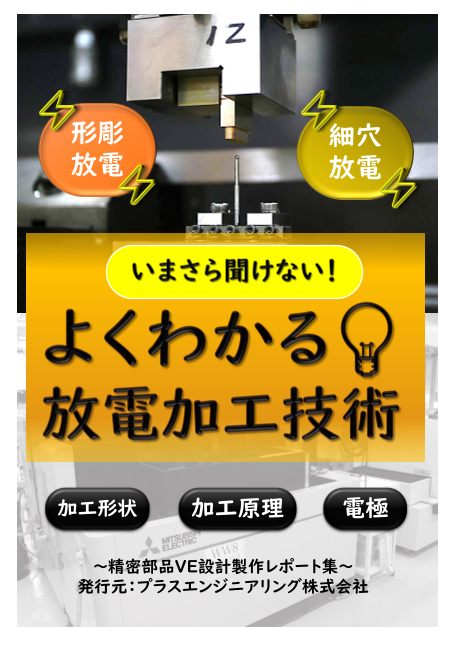

いまさら聞けない！よくわかる放電加工技術
若手設計者が知っておきたい、型彫放電加工・細穴放電加工に関する基礎知識が掴める...
型彫放電加工、細穴放電加工とはどんな加工なの？いまさら聞けない基礎知識がわかる短編レポート集です。若手設計者はもちろんのこと、部品設計者や加工者なら必ず知っ...

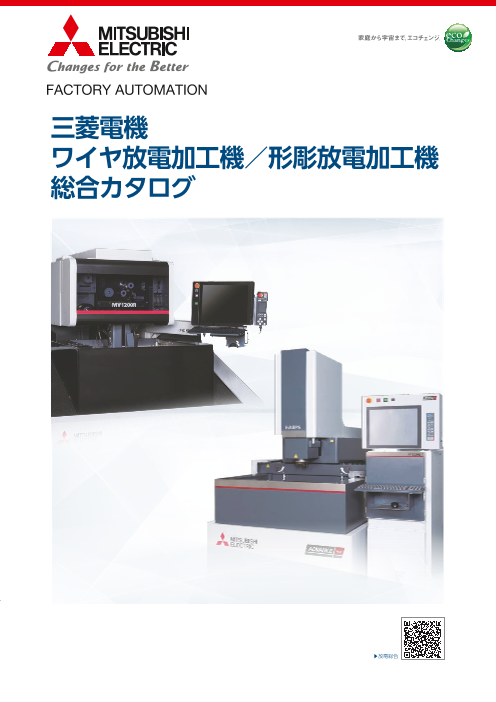

三菱電機 ワイヤ放電加工機／形彫放電加工機 総合カタログ
三菱電機は、お客様満足オンリーワンの FAサプライヤに挑み続けます。
【ワイヤ放電加工機ラインアップ】MX600 ・油加工液仕様・前面自動昇降扉・XYUV軸シャフトリニアモータ・一体ロの字焼入れ定盤MX2400・油加工液仕様・三面自動...

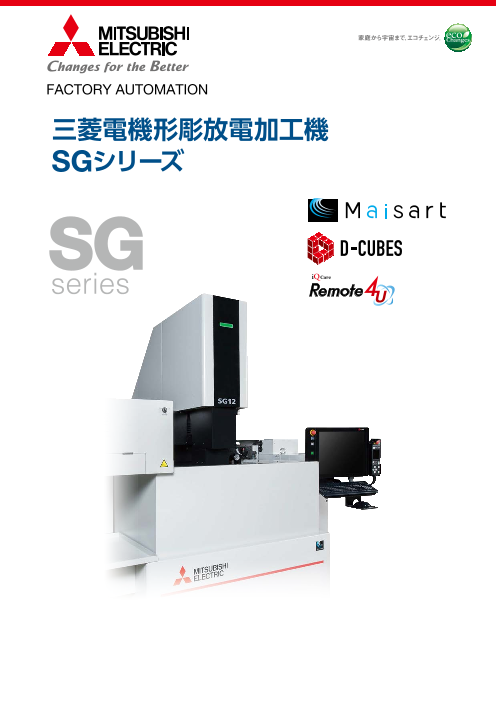

三菱電機 高生産性形彫放電加工機「SGシリーズ 」
三菱電機AI技術【Maisart】と【D-CUBES】制御装置により、精度と生産性を両立した次...
高性能&高生産性を両立し 様々な加工に対応した形彫放電加工機 小物高精度加工から大物高生産性加工に対応する豊富なラインアップ。 三菱電機の形彫放電加工機はトータル...

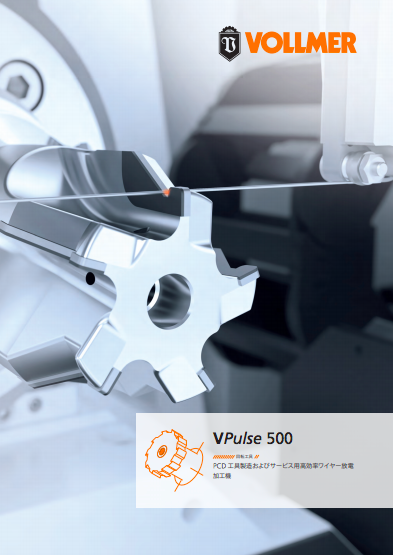

PCD工具加工用ワイヤー放電加工機 VPulse 500
既に達成されている高い精度や効率を、VPulse500によってさらに高いレベルへ
◆行き届いた構造最適な外観と、実績のあるキネマティクス、ポリマーコンクリート製の土台による防振対策◆Vpulse EDMPCD工具製造で最高の経済性と最良の表面品質を達成する...

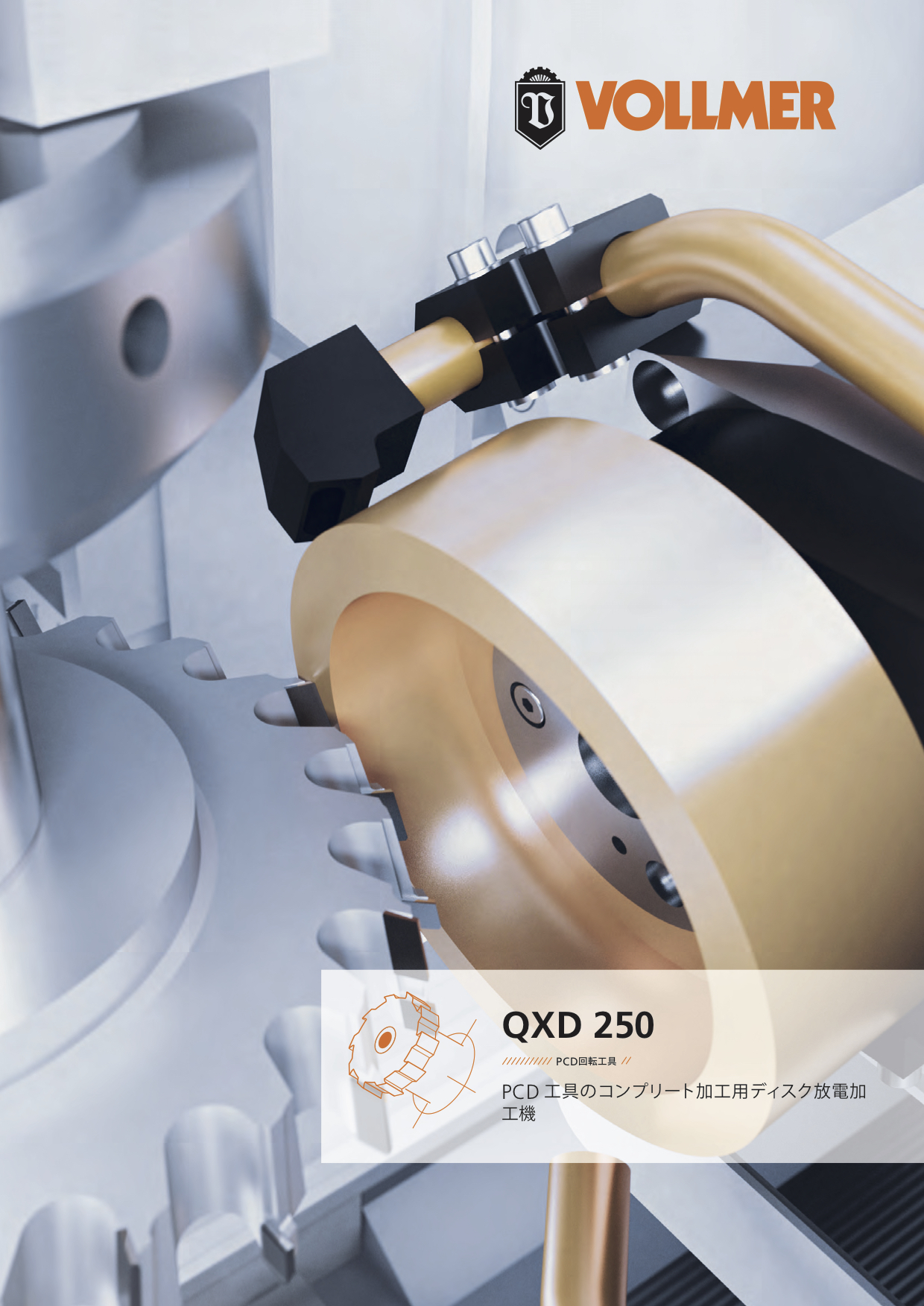

QXD 250 ディスク放電加工機
PCD回転工具 ディスク放電加工
◆Vpulse edm新しい放電ジェネレータがPCD工具製造の経済性を最大にします。◆快適な操作ユーザーガイドを最適なものにする簡明的確な記号と見やすいグラフィッ...

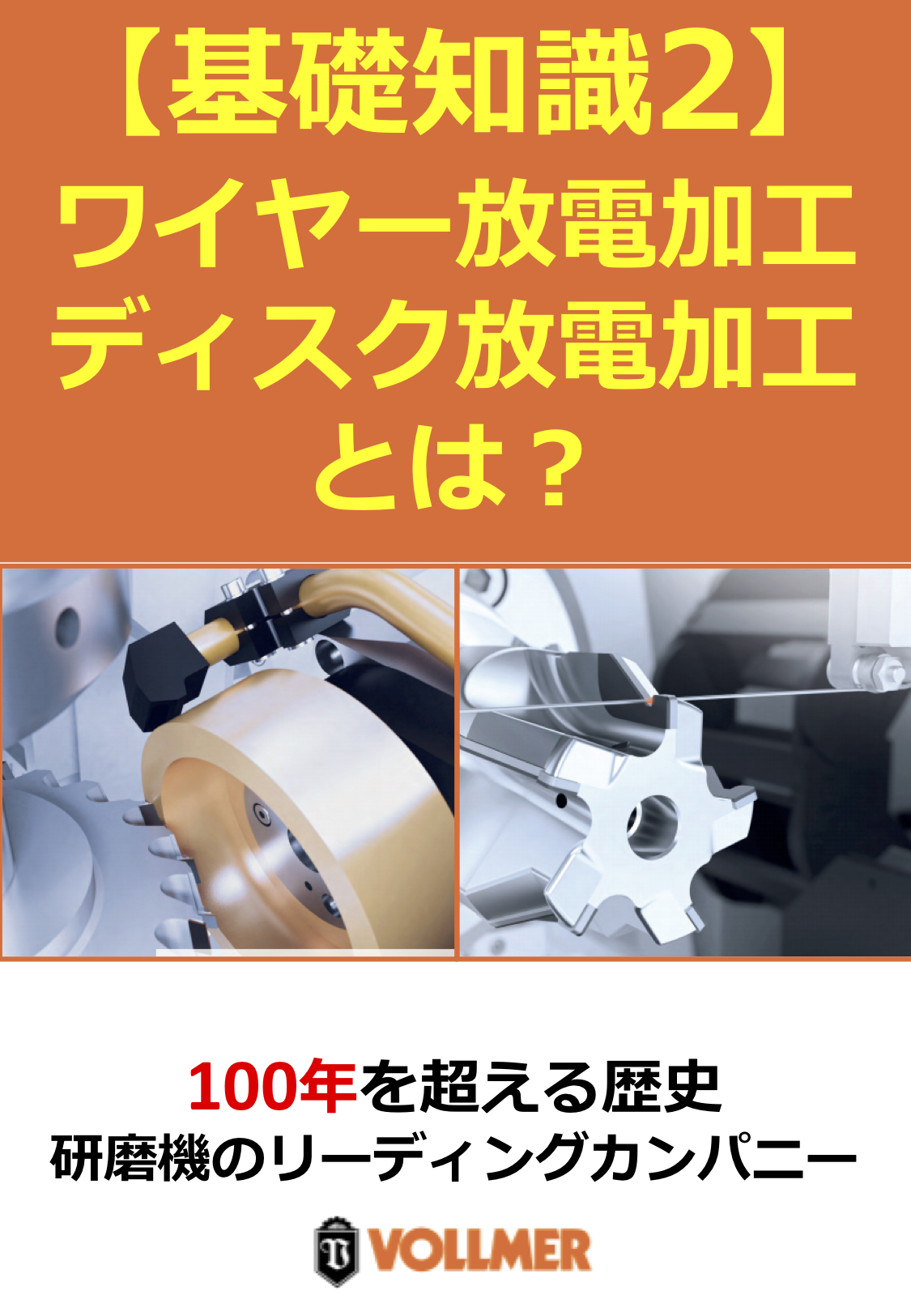

【基礎知識】ワイヤー放電加工及びディスク放電加工/Volm...
的確なアドバイスと様々な要望に応じた製品を通じて、私達の持てるノウハウ...
VOLLMERは最新PCD回転工具のプロファイル、刃先、複雑な形状について日々研究しています。常により優れた加工と製造方法を求めて、新しい技術とプロセスを徹底的に研究・試...

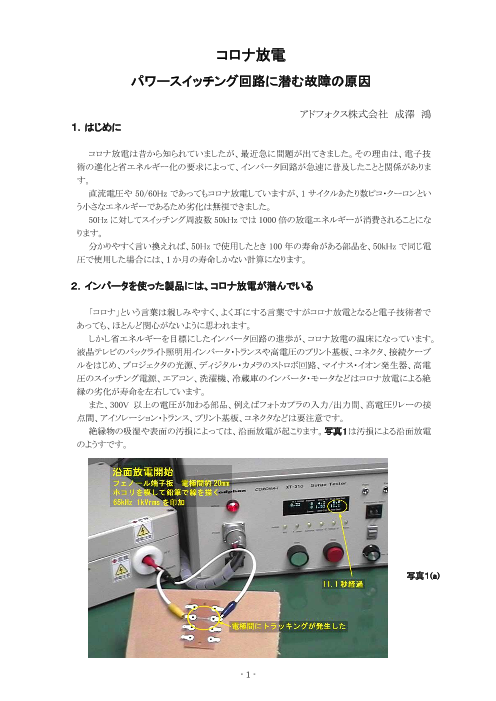

コロナ放電 パワースイッチング回路に潜む故障の原因
コロナ放電は昔から知られていましたが、最近急に問題が出てきました。
【掲載内容】1.はじめに コロナ放電パワースイッチング回路に潜む故障の原因2.インバータを使った製品には、コロナ放電が潜んでいる3.コロナ放電と絶縁破壊...

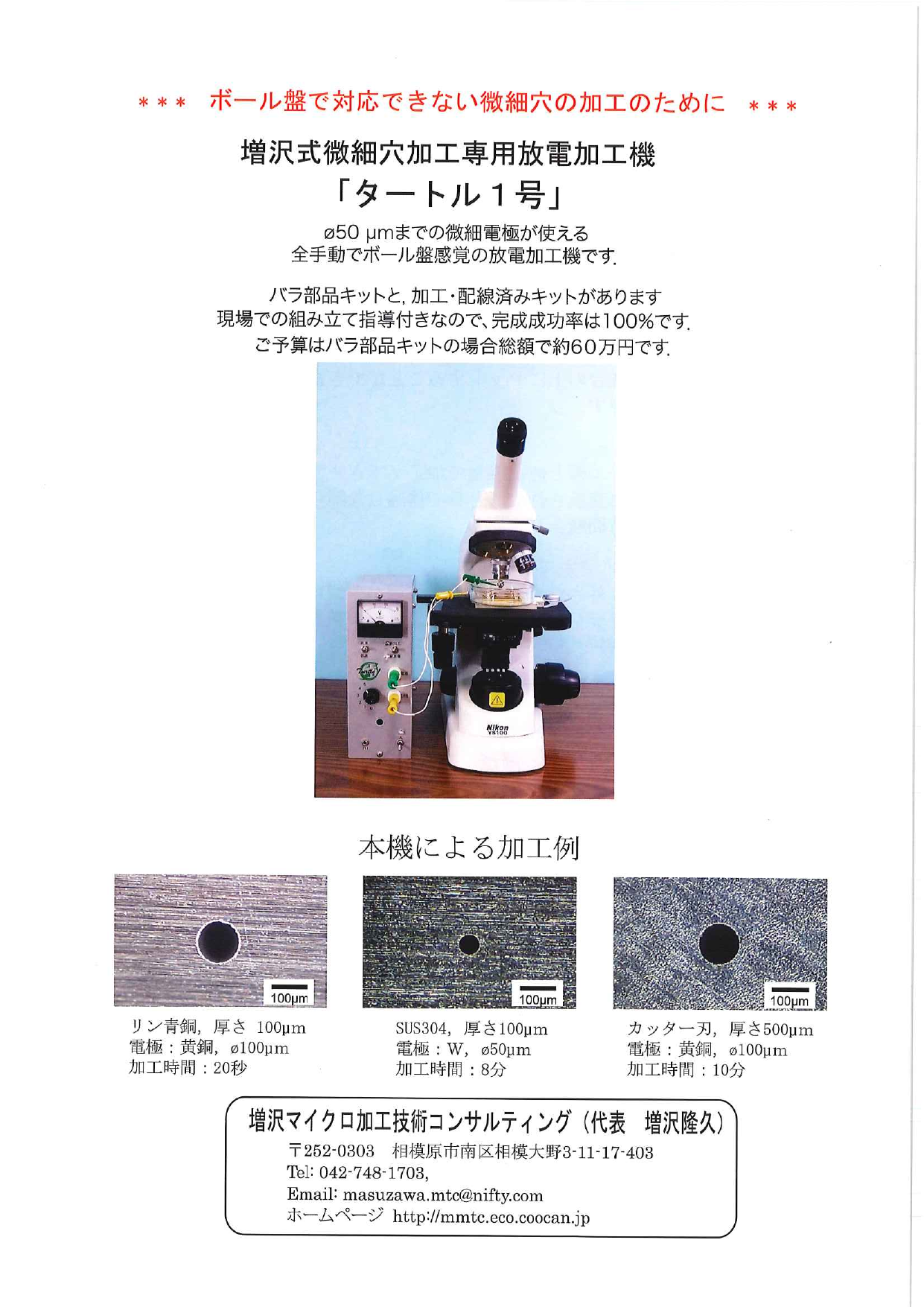

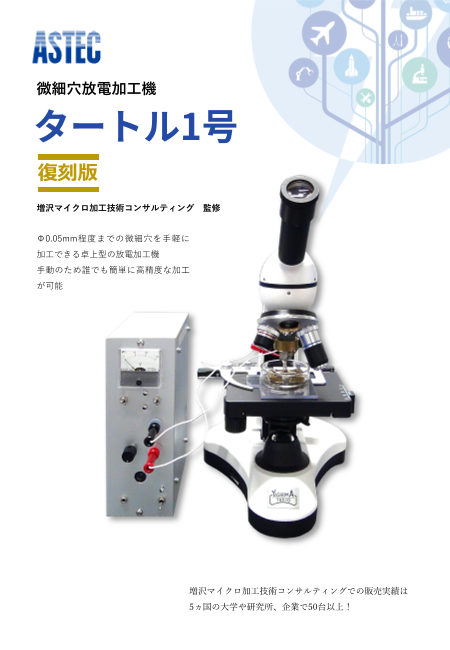

微細穴超高速CNC放電加工機シリーズ A11MP1CNC /A34MP1CNC
ひと穴、わずか2秒。微細穴加工も量産化の時代へ。
アステックでは、加工クズのスムーズな排出を可能にした独自の構造を開発。その結果、今までにはない圧倒的な加工スピードを実現し、微細穴加工の量産化を可能にしました。◆...
超深穴細穴放電加工機「6Z1800」
L/D:1500倍の細穴EDM
全長約2500mmの「6Z1800」は1500mmの超深穴を開けることが可能です。ガンドリルが苦手とする分野を放電加工機がカバーします。
高速細穴放電加工機 A22T
傾斜ヘッドを搭載し斜め穴加工の更なる可能性を引き出す
ヘッドを士60゜傾斜させることが可能な為、ワークを傾けることなく斜め穴加工をすることができます。誰にでも簡単に使える操作性により、優れたコストパフォーマンスを発揮し...
細穴放電加工ユニット「2Z080」
アステック史上最小加工ユニットで持続可能なものづくりへ
全長440mmの「2Z080」はロボットへの取付に最適です。工場のインライン化に貢献します。また使用しなくなった機械に取り付け、細穴放電加工機としてリメイクすることにより...

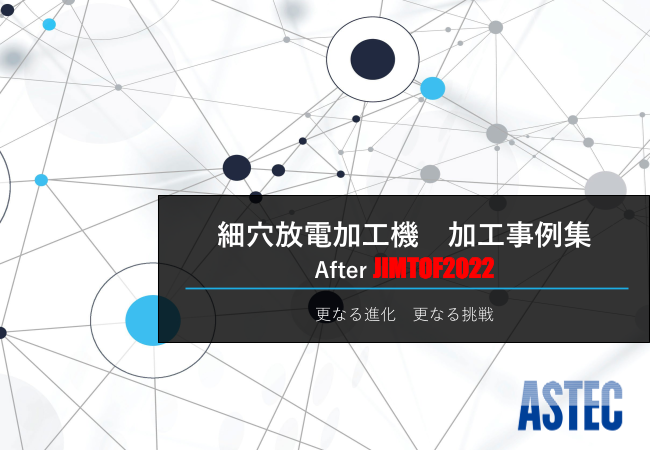

加工事例集「after JIMTOF2022」
JIMTOF2022で公開した新製品・最新加工事例情報を公開！
・新機種3台を一挙公開 斜め穴に特化した「A22T」 丁度良いを追求した「A33CNC」 アステック史上最小加工ユニット「2Z080」・1000ｍｍの超深穴の記録を更新・アス...
CNC高速細穴放電加工機「A33CNC」
時代のニーズに合わせた使いやすいコンパクトなCNC機
ベストセラー機である「A34CNC」をモデルチェンジ最小使用電極径をφ0.1へと進化させ、さらに幅広い加工に対応可能となりました。「丁度良い」を求めるすべてのユーザーに向...

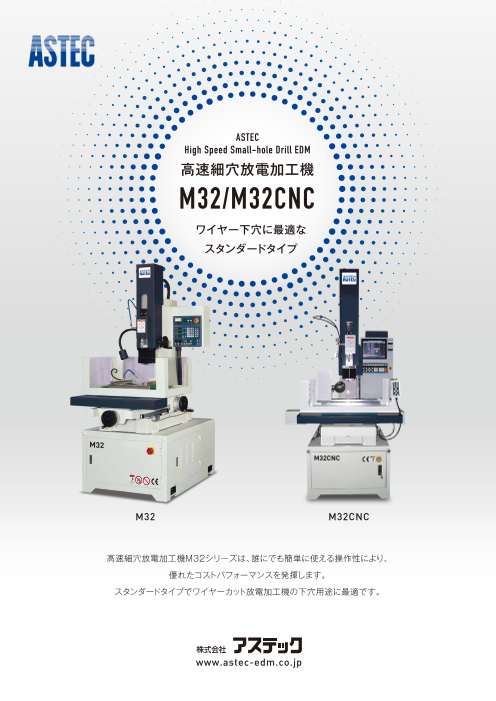

細穴放電加工機「M32/M32CNC」
ワイヤー下穴に最適なスタンダードタイプ
誰にでも簡単に扱える操作性により優れたコストパフォーマンスを発揮します。スタンダードタイプでワイヤーカット放電加工機の下穴用途に最適です。
