真空ポンプ（しんくうポンプ、バキュームポンプ、vacuum pump）とは、容器内から気体を排出し、真空を得るためのポンプである。1650年にドイツのオットー・フォン・ゲーリケにより発明された。1台で超高真空から大気圧までをカバーするのは非常に困難なため、多くは粗引き用のポンプとメインの真空排気用のポンプを組み合わせて使うが、用途によって1台で済む場合は粗引きポンプ、メインポンプなどの呼び分けはしない。
構成
真空ポンプは以下の3つにより構成される。吸気口：気体を吸入する部分である。真空チャンバーなどに接続するため真空フランジが用いられることが多い。真空ポンプの主要スペックである排気速度は単位時間当たりの吸気口を通過した気体の量とJISに決められている。排気口：真空ポンプ内部に入れられた気体は排気口より排出される。真空ポンプによってはこの排気口の圧力も大気以下でないと作動しないポンプもある。また、気体溜め込み式ポンプは内部に気体を溜め込むため排気口は存在しない。しかし無限に蓄えられるわけではないため、別に真空ポンプを用意し、定期的に吸気口より排気しなければならない。ポンプ：各ポンプ作用を起こす部分。これらはそれぞれの真空ポンプの種類により大きく異なる。分類
どれだけの真空度を必要とするか、また排気する気体の成分によって、使用すべき真空ポンプは異なる。真空ポンプの分類法は原理による分類、使用圧力による分類、油を用いるか用いないかの分類などによる。真空ポンプで最も一般的なのは排気量、到達圧力、価格などの総合面で優れた性能を持つ油回転型真空ポンプ（ロータリーポンプ）である。最も安価であろう手押し式は、エアコンの冷媒注入用として市販されている。吸着装置やアスピレータなどの低真空向けに安価なダイアフラムポンプもかなり普及している。排気方法による分類
真空ポンプは気体を吸気側から排気側に向かって輸送する方式により排気する気体輸送式真空ポンプと、真空ポンプの中に吸気側から入ってくる気体を溜め込む「気体溜め込み式ポンプ（entrapment (capture) vacuum pump）」に分類される。また、気体輸送式真空ポンプは一定容積の気体を吸気側から排気側に輸送する方式の「容積移送式真空ポンプ（positive displacement pump）」とポンプ内の別の物質の運動エネルギーにより排気側へ気体を輸送する「運動量輸送式真空ポンプ（kinetic vacuum pump）」に分けられる。作動圧力領域による分類
1台で大気圧から高真空まで排気することが可能な真空ポンプは存在しない。その排気方法によって作動する圧力が決まっており、使い分けなければならないことを意味する。特に高真空領域まで排気するためには高真空まで排気できるポンプの排気側に大気圧から作動するポンプを別に用意しなければならず、排気側（背圧側）の圧力を下げなければならない。このような場合は高真空まで排気できるポンプを「主ポンプ（main pump）」、主ポンプの背圧側のポンプを「補助ポンプ（backing vacuum pump）」と呼ぶ。補助ポンプは主ポンプを使用する領域を、主ポンプを作動させることができる圧力まで排気する粗引きを行うことも含むため「粗引きポンプ（roughing vacuum pump）」と呼ばれる場合もある。また、大気圧から作動するポンプを「低真空ポンプ（low vacuum pump）」、高真空で作動するポンプを「高真空ポンプ（high vacuum pump）」と分類する場合もある。ドライ、ウェットによる分類
高真空領域まで排気されたチャンバ内では、実は排気だけではなく真空ポンプ自体から発生する気体成分が大きな割合を占める場合がある。特に真空ポンプ内でオイルや水分などを使用する場合はそれ自体の蒸発がチャンバ内での作用に大きな影響を与える場合がある。特に微細なコントロールが求められる集積回路の製造工程である半導体プロセスでは僅かな蒸気の混入が製品の歩留まりに影響することもあるため、真空ポンプ自体が油などを使わないドライなポンプなのか、油などを使用するウェットなポンプなのかは非常に重要な問題となる。そのため、現在では油を使用しないポンプを「ドライポンプ（dry pump）」、油を使用する真空ポンプを「ウェットポンプ（wet pump）」と分類している。歴史
真空ポンプの先駆けとなる吸引ポンプは、1206年に技術者で発明家のアル＝ジャザリが発明した。吸引ポンプは15世紀になってヨーロッパにもたらされた。1551年にはタキ・アッディン・ムハンマド・イブン・マルーフが6気筒式ポンプを発明した。これもかなり真空に近い状態を作り出せるもので、鉛の錘を上に動かすと、それに伴ってピストンが上に引かれ、真空状態になったシリンダーに水を吸引し、バルブで水が逆流しないようにする構造だった。17世紀までにポンプの設計が進化し、ほとんど真空の状態を作り出せるようになったが、その事実に人々が気づくにはやや時間がかかった。当時わかっていたのは、吸引ポンプはある高さ以上にまで水を引き上げることができないという事実だった。1635年ごろ測定された結果では18ヤードだった（帝国標準ヤード制定前なのでメートルへの換算は不明だが、だいたい9から10メートルと考えられる）。この限界は灌漑や鉱山の排水にとっての懸念材料であり、当時噴水を作ろうとしていたトスカーナ大公フェルディナンド2世にとっても問題だった。そこでトスカーナ大公はガリレオ・ガリレイに問題の調査を依頼した。ガリレオは科学者らにこの問題を広く問いかけた。その中の1人であるガスパロ・ベルティは問題を再現する装置を製作した（1639年 ローマにて）。これは水を使った一種の気圧計である。ベルティの気圧計は水柱の上に真空を生じさせたが、当人はそれが真空であるとは分かっていなかった。1643年、エヴァンジェリスタ・トリチェリが突破口を開いた。ガリレオの記述に基づき、トリチェリは世界初の水銀を使った気圧計を作り、水銀柱の上の空間が真空であると結論付けた。また水銀柱の高さは、大気圧で支えられる最大重量に対応していることがわかった。なお、トリチェリの実験は重要だが、実際にその空間が真空であると証明したのはブレーズ・パスカルの実験だとする説もある。1654年、オットー・フォン・ゲーリケは世界初の真空ポンプを発明し、有名なマクデブルクの半球の実験を行い、内部を真空にした2つの半球を何頭もの馬で引っ張っても半球が外れないことを示した。ロバート・ボイルはゲーリケの設計を改良し、真空の性質について様々な実験を行った。なお、ボイルの真空ポンプの開発にはロバート・フックも助手として関わった。1690年、ドニ・パパンはシリンダーに少量の水を入れてピストンで密封し、それを外から熱したり冷やしたりする実験を行い、中に真空状態が作られることを発見した。トーマス・セイヴァリは1698年にドニ・パパンと同様の原理で水を吸引するポンプを完成させた。セイヴァリはこれを「鉱夫の友」と呼び、鉱山の排水にこれを使った。その後真空の研究に進展はなかったが、1855年にハインリッヒ・ガイスラーが水銀を使ったポンプを発明し、10 Pa（0.1 Torr）という真空の記録を達成した。1865年、ハーマン・スプレンゲルは更に高い真空度を生み出せるスプレンゲルポンプを発明した。このレベルの真空の電気的性質が観測可能になってくると、再び真空への興味が増大し、そこから電球や真空管が開発されることになった。ポンプの種類
ロータリーポンプ拡散ポンプ揺動ピストン型ポンプ蒸気エゼクターポンプ水環ポンプソープションポンプターボ分子ポンプイオンポンプゲッターポンプクライオポンプメカニカルブースターポンプダイアフラムポンプルーツ型ドライポンプクロー型ドライポンプスクリュー型ドライポンプサイドチャンネル型ドライポンプスクロール型ドライポンプベーン型ドライポンプドライロータリーベーンポンプ液封式ポンプルーツポンプロータリーベーンポンプカム型油回転ポンプピストンポンプ揺動ピストンポンプ往復動式自由非弁式ポンプ往復動式スライド弁式ポンプスチームエジェクタ水エジェクタアスピレータエアーエジェクタ分子ドラッグポンプスパッタイオンポンプサブリメーションポンプ非蒸発型サブリメーションポンプ関連項目
真空真空計リーク背圧マクデブルクの半球、オットー・フォン・ゲーリケ真空部品真空フランジポンプ座- ポンプメーカー
- 業界団体
- 展示会
脚注・出典
簡単設置&コンパクト！液封式真空ジェネレーター【UNIVAS】水...
高性能・高機能をコンパクトに一体化
電子、食品をはじめとしたクリーンな環境が求められる産業において、液封式真空ポンプ（水封式真空ポンプ）は活躍します。容積型ポンプのように複雑な構造ではなく、シンプル...
蒸気も吸引！二段形液封式真空ポンプ 【ZV】
二段のインペラで 安定した吸込性能を実現！
最低限のコストで要望に応える!現地修理が可能！5.5kW～90kWをラインアップ!ユーザーの要望に応じた最適な提案が可能!ZVシリーズは凝縮効果により、蒸気の吸引に最適で...
蒸気・危険ガスも安全に吸気！液封式真空ポンプ総合カタログ
抜群の安全性を誇ります
液封式真空ポンプは一作動、側気口構造の一段式真空ポンプです。ミストや水蒸気の吸引による事故から解放し、油水の混合やオイルミスト発生などの環境汚染を防止します。・L...

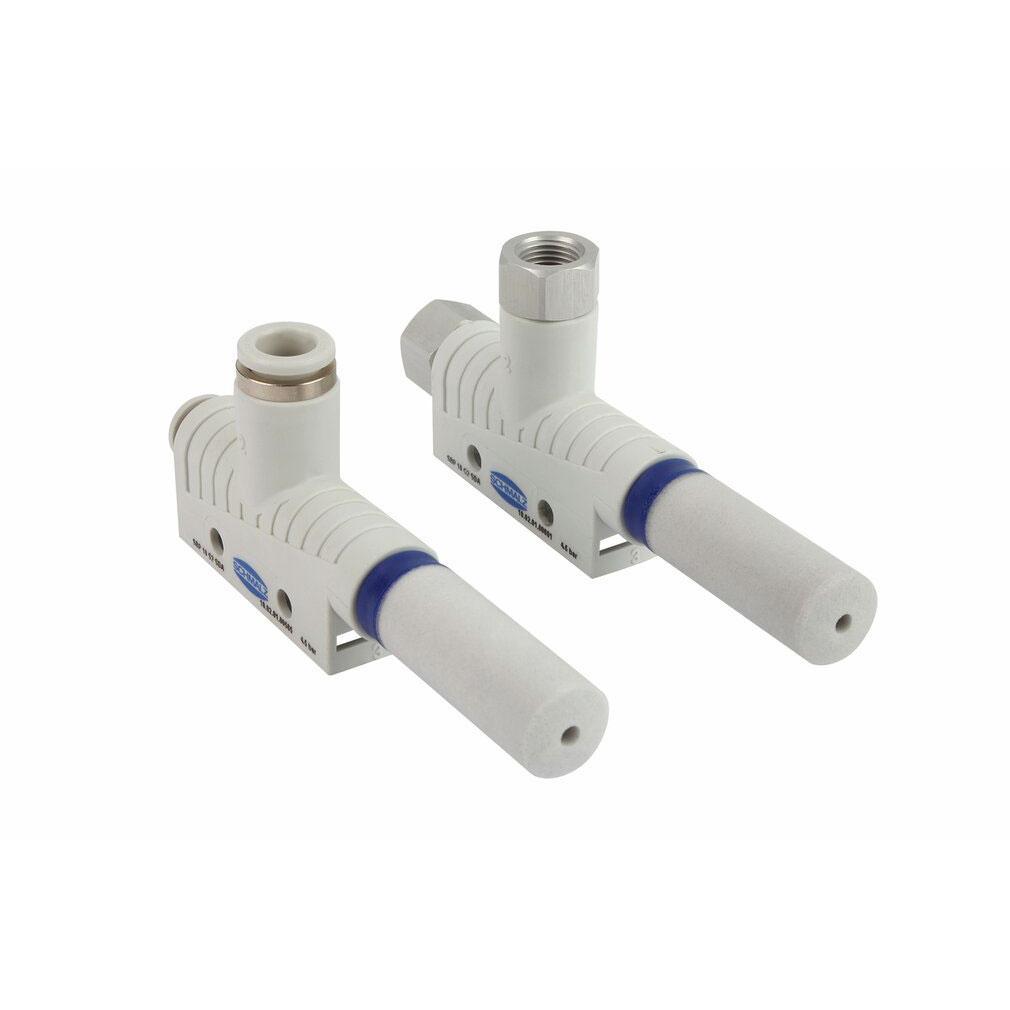

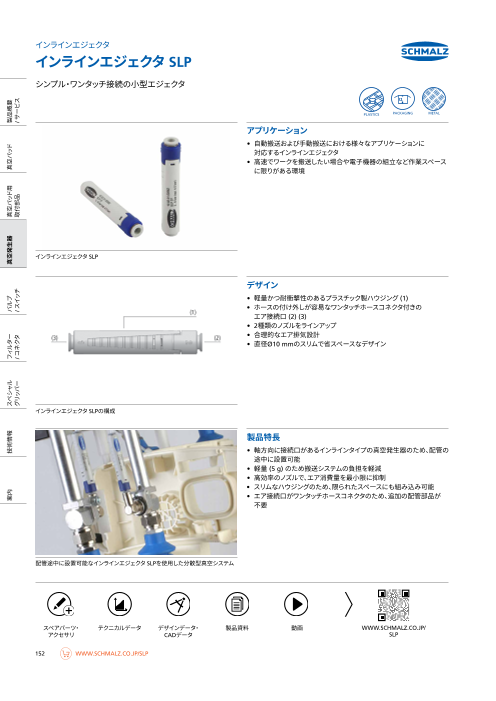

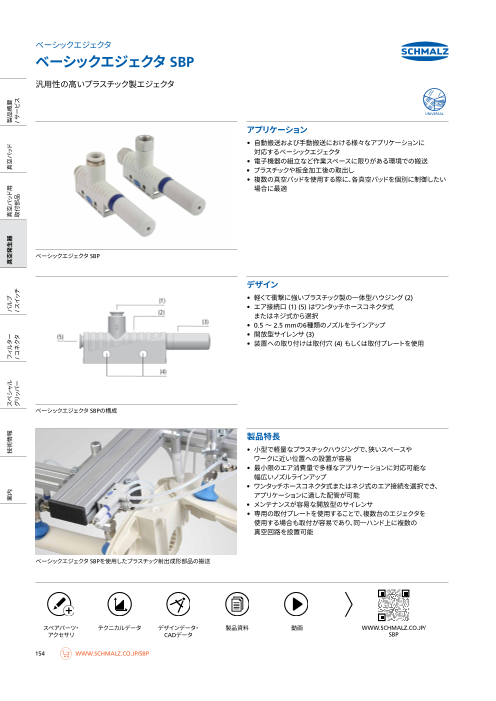

真空発生器｜自動搬送機向け真空機器総合カタログ Edition10
ベーシックな真空発生器からバルブ・スイッチを一体化したコンパクトエジェクタまで...
シュマルツでは、圧縮エアを使用する真空エジェクタ、電気を使用する真空ポンプ・ブロワをラインアップしています。なかでも真空エジェクタでは、ベーシックな設計で簡単に...
協働ロボットや自走式ロボット向け真空ポンプ コボットポン...
協働ロボットの可能性を新たな領域へ導く新提案
シュマルツのコボットポンプECBPiは、エアレス・ホースレスで使用可能な小型真空ポンプです。配管やコンプレッサーが不要なため、自動倉庫で使用される自走式ロボットや、人と...

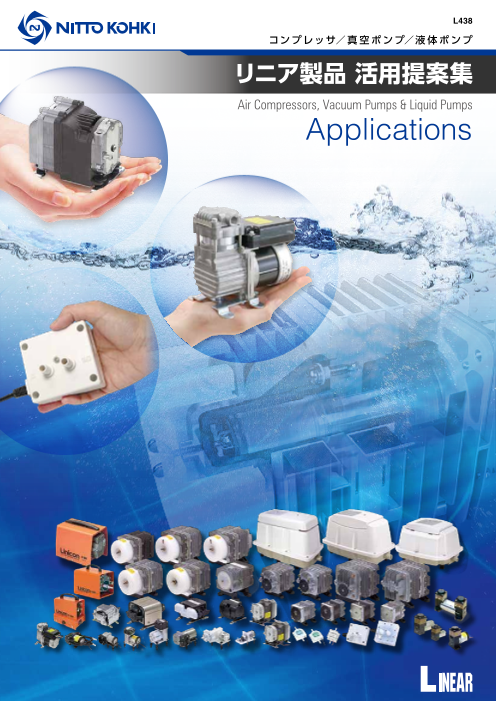

【コンプレッサ／真空ポンプ／液体ポンプ】リニア製品 活用提...
こんな使い方があったのか！ドリップマシンや薬液試験機など様々な用途事例をご紹介...
当資料は、日東工器が取り扱うリニア製品の活用提案集です。「採用機種」や「吸引する目的」、「採用のポイント」などを詳しく掲載。さまざまな分野の製品に、当社のコンプ...

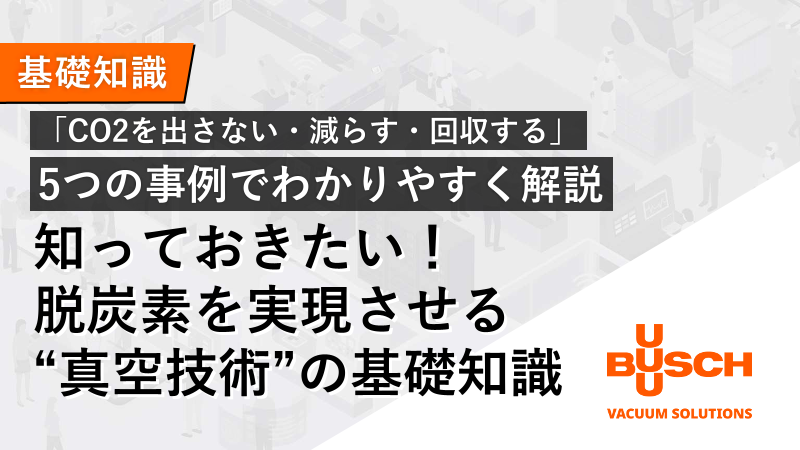

脱炭素を実現させる真空技術の基礎知識
「CO2を出さない・減らす・回収する」5つの事例でわかりやすく解説
脱酸素のアプローチは主に3つ。CO2を出さない、減らす、回収する。そこには真空が必要です。「入門編」であるこの資料では、そんな真空技術を、事例をふまえてわかりやすく解説...

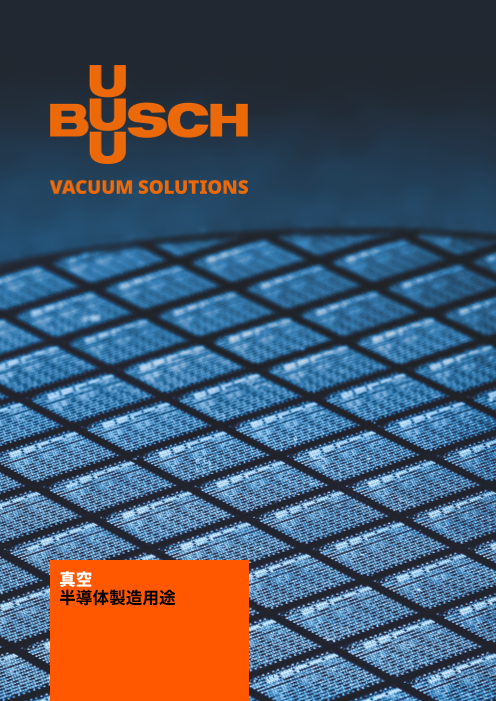

半導体製造用途の真空ソリューション
ロードロックチャ ンバーから、ナノ粒子合成のような過酷なプ ロセスまで、それぞれ...
真空は、半導体産業のあらゆる工程で必須の技術です。信頼性の高い選択肢です。ロードロックチャンバーから、ナノ粒子合成のような過酷なプロセスまで、最適な動作原理、技術的...
真空ポンプ製品ラインナップ
真空ポンプの基礎知識ならこれ！動作原理や技術的特徴を図入りでご紹介
真空ポンプの動作原理や技術的特徴は多様です。吸引するガスの特性、製造環境などに最適な真空ポンプを選ぶことが、コスト削減や生産の効率に直結します。この1冊で基礎知識をご...
協働ロボットや自走式ロボット向け真空ポンプ コボットポン...
協働ロボットの可能性を新たな領域へ導く新提案
シュマルツのコボットポンプは、人と作業を行う協働ロボット（コラボレーティブロボット: コボット）や自動倉庫で使用される自走式ロボットによる搬送作業に最適な新時代の自律...

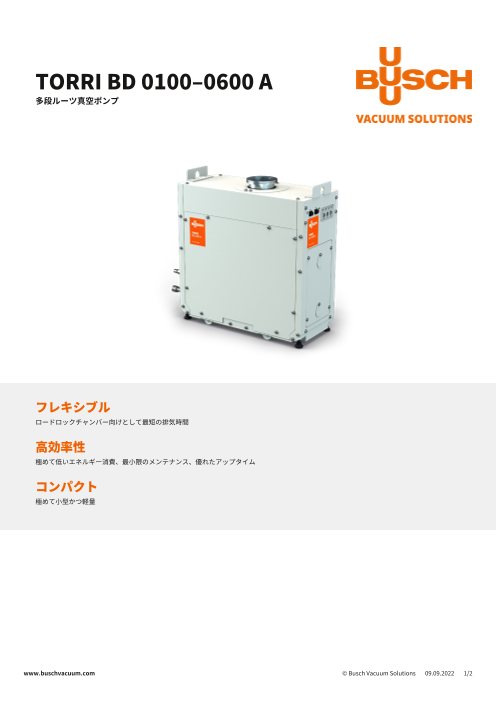

多段ルーツ真空ポンプ TORRI BD 0100–0600 A
フレキシブル・高効率性・コンパクト
◆フレキシブルロードロックチャンバー向けとして最短の排気時間◆高効率性極めて低いエネルギー消費、最小限のメンテナンス、優れたアップタイム◆コンパクト極めて小型...
真空包装および食品加工用途の真空ソリューション
食品の真空包装、フリーズドライ、タンブラー、充填など、真空は品質と生産性を向上...
真空は製品の品質と生産性を向上させます。食肉加工のほぼすべての工程、例えばスライス、タンブリング、充填、そして廃棄部位の空気搬送などで真空が使われます。真空包装に...
冶金(金属の高機能化)用途の真空ソリューション
金属の高性能化に必須の真空供給。多様な真空、加圧技術を駆使した豊富な製品群をご...
多くの冶金プロセスにおいて、高品質の製品を反復可能な方法で製造するには、信頼性の高い真空技術が不可欠です。適切な真空ソリューションは、業務の合理化、メンテナンスの...
化学および製薬用途の真空ソリューション
原材料の輸送から中間体や原薬製造時の蒸留、乾燥、濃縮まで、あらゆる製薬プロセス...
原材料の搬送から最終製品の蒸留までのあらゆる化学および製薬プロセスにおいて、 真空は重要な役割を担っています。当社の豊富な製品群から、技術面からもコスト面からも最適...

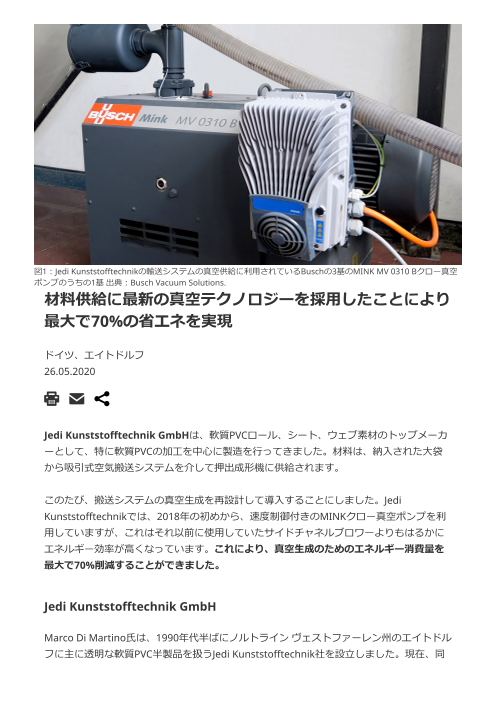

空気輸送を見直し最大70％の省エネ
材料供給に最新の真空テクノロジーを採⽤したことにより 最⼤で70%の省エネを実現し...
ドイツの軟質PVCロール、シート、ウェブ素材のメーカーJedi Kunststofftechnik GmbH社の事例です。空気輸送に必要な真空供給を、ブロワーから最新の速度制御付きドライ真空ポン...
【世界初！何でも吸える】 ダイナミックバキュームポンプ
危険物の緊急除去に、持ち運べて何でも吸い込めるダイナミックバキュームポンプのご...
・危険物の緊急除去に・汚泥、スラッジ、汚水をパワフルに回収。吸上揚程９m・１０kgの重量物も吸い上げますパワフルで持ち運び可能でダイナミックに吸引いたします

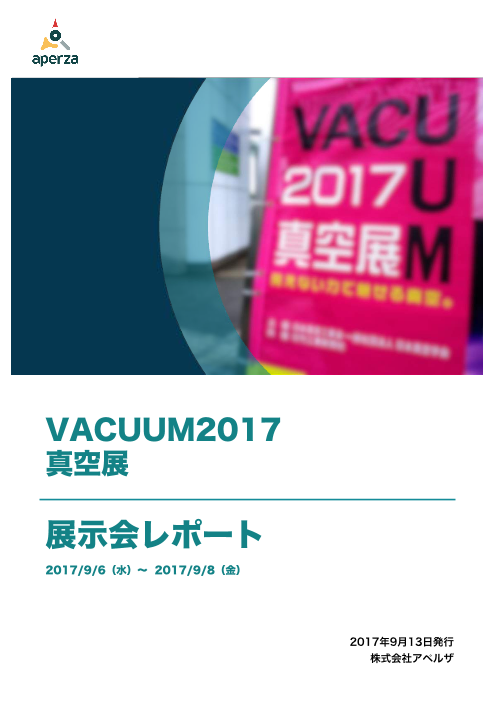

【展示会レポート】VACUUM2017 真空展
2017年9月6日〜8日にパシフィコ横浜で開催された「VACUUM2017 真空展」。半導体、FPD、電気電子分野だけではなく、医療機器や分析機器、さらには、最近注目を集めている新エネルギー分野や環境関連分野にも密接に関わる“真空技術”の展示会です。各ブースで伺っ...
ご安全に！ワイヤレスコントローラ・電動リフト採用により最...
ワイヤレスコントローラにより作業者を溶媒暴露から完全に防ぎます！
【掲載内容】○ロータリーエバポレータ RC900の特徴○真空ポンプシステムの特徴○エバポレータシステム＋真空ポンプシステム 組み合わせ例＜関連キーワード＞ ...
長寿命！高耐薬品性！ エバポレータ(濃縮・分離)・乾燥・脱...
エバポレータ(濃縮・分離)・乾燥・脱気/脱泡・ろ過 等のあらゆる用途に最適なダイア...
◆ラインナップ・真空ポンプ・真空ポンプシステム・ロータリーエバポレータ・真空コントローラ・サービスキット（消耗部品の交換セット）◆KNFのダイアフラム式ホ...
液封式真空ポンプ
液封式真空ポンプは、水またはプロセス流体を封液とする、大気圧まで圧縮できる真空ポンプです。封液の蒸気圧付近の到達圧力を得る事ができ、封液に水を使用する場合が多く水封式真空ポンプとも呼ばれています。
油回転真空ポンプ Pシリーズ Kシリーズ
油回転真空ポンプは、大気圧まで圧縮できる機械的ポンプの中で、最も経済性・操作性に優れたポンプであり、幅広い用途に対応しているため、世界中でたくさん使用されています。
メカニカルブースタポンプ（ルーツ真空ポンプ）
ルーツ真空ポンプとは、まゆ形ロータを回転する事により圧縮・排気を行う真空ポンプです。油回転真空ポンプなどの前段に取り付け排気速度を増大させる機械式真空ポンプ、ということからメカニカルブースターとも呼ばれます。ルーツ真空ポンプは通常、ドライ真空ポ...
磁気軸受形複合分子ポンプ TGkine®-Rシリーズ
TGkine®-Rシリーズは、電源・コントローラ一体型磁気軸受形ターボ分子ポンプTGkine®-Bシリーズと同性能のコントローラ分離型の磁気軸受形ターボ分子ポンプです。当ポンプは稼働データ、タッチダウン回数、機種情報等をポンプ本体に記憶するメモリー機能を搭載し、オー...
磁気軸受形ターボ分子ポンプ コントローラ・電源一体型 TGk...
バランスの良い排気性能で幅広いプロセスに適合
コントローラと電源ユニットの一体化を実現しました。 出力ケーブルやコントローララックが不要になり、装置の省スペース化が可能となります。 TG-Mシリーズの特長を踏襲し、ロ...
バルーンハンド SGBシリーズ
凸凹のワークや湾曲したワークが得意！食品や建設材にも◎
風船のように膨らむ新構造ロボットハンドが登場！凸凹のワークはもちろん、湾曲したワークや平坦なワークも◎< パッドサイズは全4種 > 10φ/20φ/30φ/40φ< ゴム膜の素...

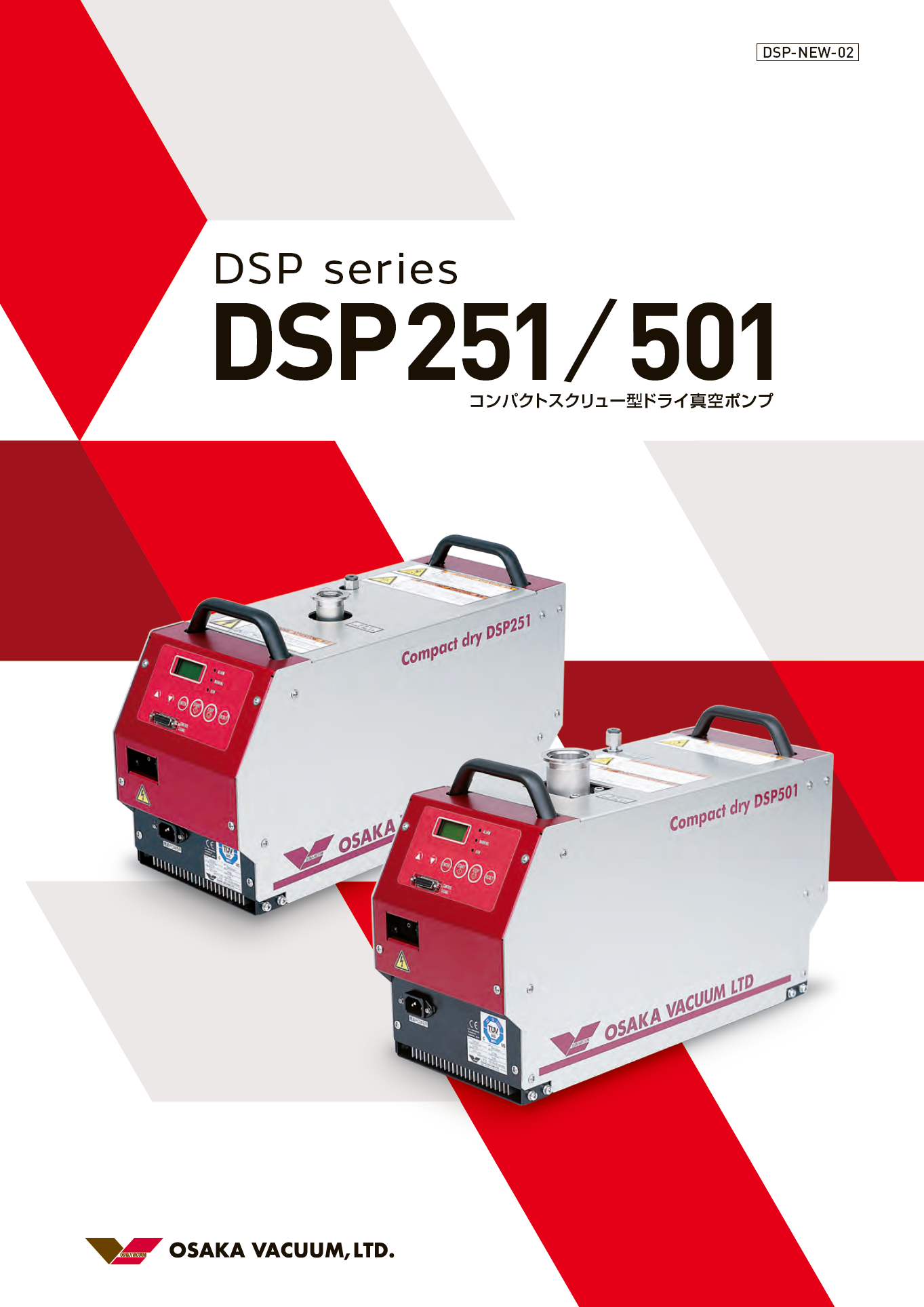

コンパクトスクリュー型ドライ真空ポンプ DSPシリーズ
