電子顕微鏡
電子顕微鏡
21件の登録があります。
電子顕微鏡（でんしけんびきょう）とは、通常の顕微鏡（光学顕微鏡）では、観察したい対象に光（可視光線）をあてて像を得るのに対し、光の代わりに電子（電子線）を用いる顕微鏡のこと。電子顕微鏡は、物理学、化学、工学、生物学、医学（診断を含む）などの各分野で広く利用されている。光学顕微鏡の接眼部にCCDイメージセンサと液晶ディスプレイを設置した物を「電子顕微鏡」と称している場合があるが、本項では記述しない。
特徴
- 高分解能の観察が可能
- 光学顕微鏡の分解能（2つの点が「2つの点」として分離して観察される最短の距離）の限界は、可視光線の波長によって理論的に100ナノメートル程度に制限されており、それより小さな対象（例：ウイルス）を観察することはできない。一方、電子顕微鏡では、電子線の持つ波長が可視光線のものよりずっと短いので、理論的には分解能は0.1ナノメートル程度にもなる（透過型電子顕微鏡の場合）。光学顕微鏡では見ることのできない微細な対象を観察（観測）できるのが利点である。現在では、高分解能の電子顕微鏡を用いれば、原子レベルの大きさのものを観察（観測）可能である。
- 一般に誤解されがちであるが、電子顕微鏡の光学顕微鏡に対する利点は倍率ではなく分解能である。光学顕微鏡でも写真を拡大したり、高倍率の接眼レンズや中間レンズを用いれば、理論的には無限に高倍率の画像は得られる。ただし分解能以下の対象はどれだけ倍率を上げても細部は見えてこないので無意味である。
- 大がかりな装置
- 電子線を発生させる電子銃の性質から、数キロボルトから数百キロボルト、時にはそれ以上の高電圧が必要である。また安定した電子線照射のために、顕微鏡内は同じく安定した真空に保たれていなければならない。したがって高電圧の発生装置や真空ポンプ、顕微鏡自体は耐圧構造でなければならないなど、装置が大がかりになりがちで専用の部屋が必要なこともあるが、走査型電子顕微鏡に限っては卓上に置けるタイプなど小型製品も増えてきている。市販されている電子顕微鏡の価格は種類によって数百万円から数億円程度である。
種類
電子顕微鏡には、大きく分けて下記の2種類がある透過型電子顕微鏡
透過型電子顕微鏡 (Transmission Electron Microscope; TEM)は観察対象に電子線をあて、それを透過してきた電子線を拡大して観察する顕微鏡。対象の構造や構成成分の違いにより、どのくらい電子線を透過させるかが異なるので、場所により透過してきた電子の密度が変わり、これが顕微鏡像となる。電磁コイルを用いて透過電子線を拡大し、電子線により光る蛍光板にあてて観察したり、フィルムやCCDカメラで写真を撮影する。観察対象を透かして観察することになるため、試料をできるだけ薄く切ったり、電子を透過するフィルムの上に塗りつけたりして観察する。走査型電子顕微鏡
走査型電子顕微鏡 (Scanning Electron Microscope; SEM)は観察対象に電子線をあて、そこから反射してきた電子（または二次電子）から得られる像を観察する顕微鏡。走査型の名は、対象に電子線を当てる位置を少しずつずらしてスキャン（走査）しながら顕微鏡像が形づくられることから。電子は検出器に集められ、コンピュータを用いて2次元の像が表示される。- 対象の表面の形状や凹凸の様子、比較的表面に近い部分の内部構造を観察するのに優れている。以前は観察対象が導電性のないものの場合、電子線をあて続けると表面が帯電してしまい、反射する電子のパターンが乱れるため、観察対象の表面をあらかじめ導電性を持つ物質で薄くコーティングしておくことが行われていたが、近年は前処理不要で低真空にて観察できる製品も増えてきている。
レンズ構造の違い
- 静電レンズ式
- 静電場を利用して電子を収束する。電源電圧が不安定でも比較的安定して使用する事が出来、使用する材料も電磁レンズ式よりも少なくて良かったので戦中、戦後の日本で使用された。反面、高分解能化には高電圧化する必要があり、絶縁耐圧を高める必要がある等、構造が単純な反面、高分解能化には適していなかった。
- 電磁レンズ式
- 静電レンズ式よりも高分解能が得られる。
電子顕微鏡の歴史
磁場の電子線に対するレンズ作用を実験で示したのは1927年ドイツのハンス・ブシュ(Hans Busch) である。最初の電子顕微鏡 (TEM) は1931年にベルリン工科大学のマックス・クノールとエルンスト・ルスカが開発した。さらにルスカは性能を高め、この功績で1986年にノーベル物理学賞を受賞した。シーメンスの科学ディレクターだったユダヤ系ドイツ人のレインホールド・ルーデンベルク（en:Reinhold Rudenberg）が1931年、特許をとり、1938年に電子顕微鏡を売り出す。走査型電子顕微鏡 (SEM) は1937年マンフレート・フォン・アルデンヌ (Manfred von Ardenne) によって製作された。1950年代から多くの分野で活用された。さらに短波長の電子線（加速電圧の向上）などによって性能は向上した。日本においては、1940年に菅田榮治(大阪大学)が初めて国産第一号、倍率一万倍の電子顕微鏡を完成させている。瀬藤象二が国産化のための技術開発に貢献した。また、1951年には日比忠俊が蒸着材料に金やウラン以外の金属を利用し、より鮮明な画像を得る試料作製手法を開発した。利用
生物学の分野では、電子顕微鏡の利用は大きな影響を与えた。ウイルスの発見や、細胞小器官の構造など、得られたものは大きい。この分野で電子顕微鏡によって観察できるような微細な構造のことを微細構造 (Ultrastructure) という。また、材料学においても転位や積層欠陥等材料の特性を決定する欠陥構造の解明、カーボンナノチューブをはじめとするナノ構造材料の発見と構造解析におおきな役割をはたしてきた。電子顕微鏡を製造・販売している会社・電子顕微鏡を扱う学会
日立ハイテク日本電子キーエンスFEI Companyカール・ツァイスCOXEM日本顕微鏡学会脚注
参考文献
黒岩大助『電子顕微鏡』ラジオ科学社、1942年。 鈴木重夫『電子顕微鏡』河出書房、1942年。ASIN B000JBN33Q。 笹川久吾 編『電子顕微鏡』本田書店、1951年。 金谷光一『電子顕微鏡 : 理論と取扱』電気書院、1952年。 電子顕微鏡学会 編『電子顕微鏡の理論と応用』丸善、1959年。 外村彰、黒田勝広『電子顕微鏡技術』丸善、1989年。ISBN 4621033956。 田中信夫：「走査透過電子顕微鏡の物理」，共立出版、ISBN 978-4-320-03540-9 (2018年8月15日）.関連項目
菅田榮治電子銃電子レンズ電子線回折反射高速電子線回折電子線エネルギー損失分光電子線描画装置イオン顕微鏡

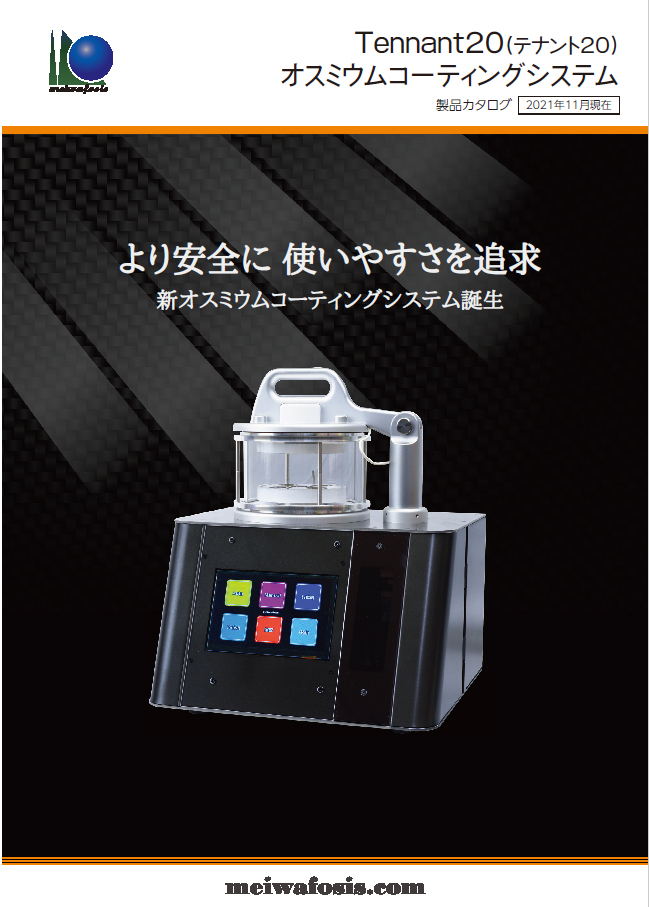

Tennant20 オスミウムコーティングシステム
機能性、操作性、デザイン、進化したオスミウムコーター
「Neoc-Pro」は「Tennant 20」へ2021年、より使いやすく、より安全にご使用いただきたいという信念に基づき、従前からの特長や性能は踏襲しつつ、より進化した新型オスミウム...

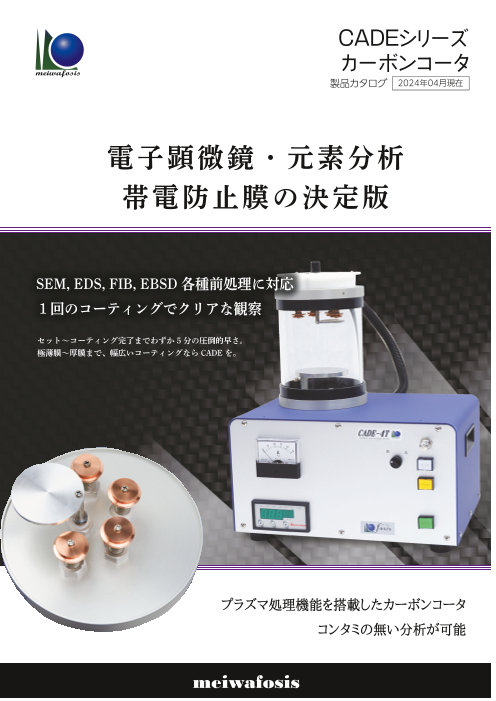

カーボンコータ
蒸着源は超高純度(99.995%)カーボンファイバーで SEM観察、EDS分析、FIB保護膜など各...
■CADE 親水化処理機能付きカーボンコータ同一真空下でのカーボン蒸着+親水化処理機能搭載超高純度炭素ファイバー使用で不純物のない分析低電流・短時間コーティングで熱ダ...
試料埋込機『ECOPRESS シリーズ』
鉄鋼・非鉄金属の組織観察や硬度検査等で正確な研磨をする為に必要な埋込機です。
エコプレスは用途に合わせて3機種からお選び頂けます。■ECOPRESS-52・似たような試料の埋込に適しています・コストパフォーマンスに優れます■ECOPRESS-102・複数...
三眼生物顕微鏡 Panthera（パンテーラ）series
高性能なUC PLANレンズ付きのPanthera C、SC PLANレンズ搭載コストパフォーマンスモ...
【掲載内容】◆三眼生物顕微鏡 Panthera C◆三眼生物顕微鏡 Panthera E◆Panthera seriesに、デジタルカメラシステム BMH-1080を搭載した、HDMIデジタルマイクロスコープモ...
【 EDS元素マップ on 3D 重ね合わせ機能】三次元粗さ解析走査...
3D鳥瞰図上に元素マップを重ねることで視覚的にわかりやすくなります。
どの元素が上に載っているのか？下層の元素が剥き出しになっているのか？◆電子線で三次元解析を行える装置だからSEM像・3Dデータ・元素マップが1台でとれてわかりやすい！...
【凹面測定】三次元粗さ解析走査電子顕微鏡 ERA-600FE
観察系がSEMだから、固定が不安定な試料も凹面も測定対象に！
フッ素樹脂チューブ内壁（凹面）測定：凹面測定 & 表面特徴抽出 ＋ 画像解析◆3Dデータから水路線を抽出し、凹凸像に合致する領域を選定、球晶のサイズを解析します。◆通常...
【刃先解析機能】三次元粗さ解析走査電子顕微鏡 ERA-600
ERA-600の刃先解析機能のご紹介です
◆正面観察時の二次電子信号量を用いて三次元測定を行います。 SEMの原理を用いた解析のため，先端半径100nm以下の刃先も確認できます。◆非破壊だから，やわらかい材質・繊...
【エンドミル刃先解析】三次元粗さ解析走査電子顕微鏡 ERA...
エンドミル すくい面・にげ面 粗さ比較 / 刃先 曲率半径・稜線解析
【掲載内容】◆エンドミル すくい面/にげ面 粗さ比較 切れ味を決める隠れた要素、すくい面やにげ面の粗さを比較できます。◆エンドミル 刃先 曲率半径/稜線解析 刃先の...
コヒーレントラマン顕微鏡システム 生体内薬剤イメージング装置
マウス組織に投与した低分子化合物の濃度分布測定に成功
■広帯域・高分解能スペクトルを一括で測定 分子構造の違いが大きく反映される指紋領域を一括で測定できます。■小分子薬剤のラマンスペクトル測定 分子自身が持っている...
革新的なサイエンスソリューション企業 サーモフィッシャー...
多様な製品やサービスのポートフォリオで 研究から製造・生産までを強力に支援します
サーモフィッシャーサイエンティフィック ジャパングループは、多様な製品とサービスを提供している革新的なサイエンスソリューション企業です。東京、横浜、名古屋、大阪、福岡...

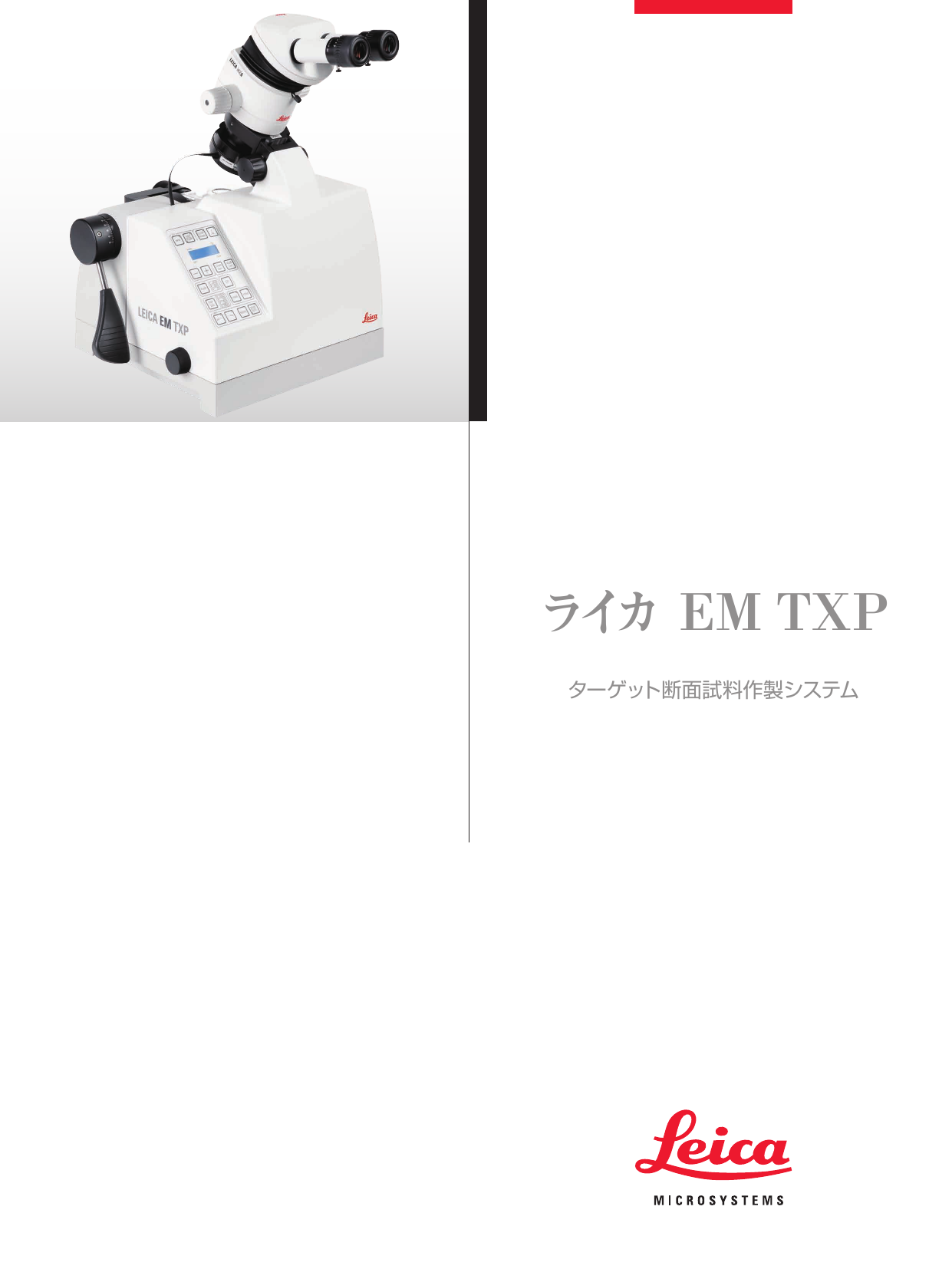

ターゲット断面試料作製装置 ライカ EM TXP
EM TXPは試料をウルトラミクロトームの試料ホルダに取り付けたまま、断面出し加工ができる実体顕微鏡搭載の精密切断･ 研磨装置です｡本装置は、高分子材料はもちろんのこと金属からガラス、シリコン、セラミックス等の硬質脆性試料まで、複合試料の断面作製 に最適で...
卓上走査型電子顕微鏡 バーチャルスライドスキャナ 画像解...
種類豊富に取り揃えております
卓上走査型電子顕微鏡（卓上SEM） バーチャルスライドスキャナ 画像解析粒度分布計 原子蛍光分光光度計 マイクロ波試料分解装置 卓上型核磁気共鳴装置（卓上NMR）多機能オ...

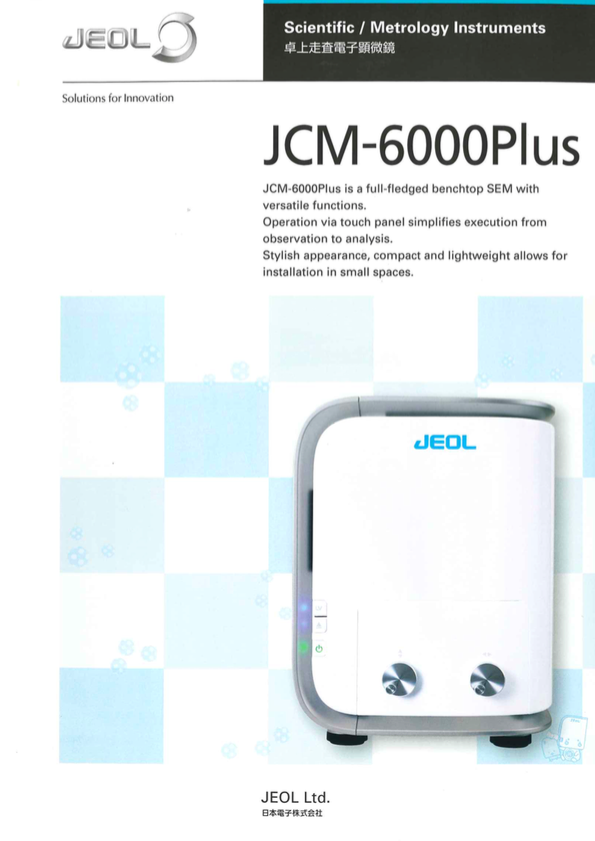

卓上走査電子顕微鏡 JCM-6000Plus NeoScope ネオスコープ
