連続カーボンファイバー使用で アルミ並の強度と超軽量な大型造形を実現。レーザー測定機能も備え高精度・高精細な造形を行う 新世代業務用3D プリンタです。
<製品の特徴>
・連続カーボンファイバーを含めた長繊維ファイバー4種、4種のベースプラスチック全てが使用可能。
・最少積層ピッチ50μmの高精細造形で美しい表面仕上げ (Onyx)
・レーザーセンサーによる自動水平検出機能
・レーザー測定機能(*造形中の製品精度を把握し、と測定結果提示)
このカタログについて
ドキュメント名 | 連続カーボンファイバー3D プリンタ Markforged X7 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.4Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社ファソテック (この企業の取り扱いカタログ一覧) |

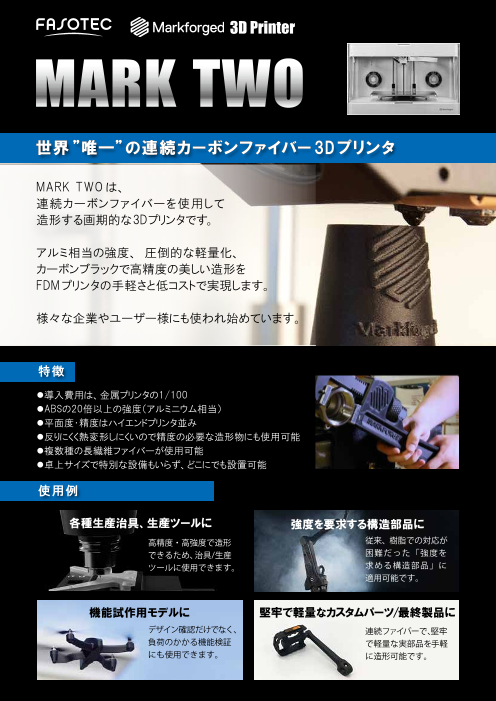

この企業の関連カタログ
このカタログの内容
Page1
Industrial Series X7表.pdf
3D Printer
世界 ”唯一”の連続カーボンファイバー3Dプリンタ
MARKFORGED X7 は
連続カーボンファイバー使用で
アルミ並の強度と超軽量な大型造形を実現。
Markforged 社製コンポジットプリンタ材料全てに対応、
レーザー測定機能も備え高精度・高精細な造形を行う
新世代業務用 3D プリンタです。
特徴
連続カーボンファイバーを含めた長繊維ファイバー4種、
3種のベースプラスチック全てが使用可能。
最少積層ピッチ50μmの高精細造形で美しい表面仕上げ (Onyx)
レーザーセンサーによる自動水平検出機能
レーザー測定機能(*造形中の製品精度を把握し、と測定結果提示)
使用例
各種生産治具、生産ツールに 強度を要求する構造部品に
高精度・高強度で造形 従来、樹脂での対応が
できるため、治具/生産 困難だった「強度を
ツールに使用できます。 求める構造部品」に
適用可能です。
機能試作用モデルに 堅牢で軽量なカスタムパーツ/最終製品に
デザイン確認だけでなく、 連続ファイバーで、堅牢
負荷のかかる機能検証 で軽量な実部品を手軽
にも使用できます。 に造形可能です。
Page2
Industrial Series X7裏.pdf
Markforged Composit 3D Printer
INDUSTRIAL SERIES X7
材料の特性
ベースプラスチック
■ Onyx ■ Onyx ESD
高耐熱*のマイクロカーボン強化ナイロンフィラメント。 電子機器製造に安全かつ高品質 ・ 高強度な
ナイロンの靭性と繊維の剛性を持ち、反りも排除。 部品の造形可能。
*熱変形温度試験 ASTM D648:145℃
■ Onyx FR ■ Onyx FR-A
Onyxの性質に、 難燃性*の性質を備えています。 優れた難燃性があり、 アメリカ航空機業界での
*V-0 評価 FST 条件をクリアし、 トレーサビリティも保有。
■ Nylon White
ツヤのある不透明な白色ナイロンフィラメント。
傷がつきにくく、着色できる。Onyx使用後でも
プリントヘッドを交換せずに使用可能。
補強用 長繊維ファイバー
■ カーボンファイバー ■ カーボンファイバー FR-A
軽量、最高強度を持ち最高の熱伝導性を有する。 カーボンファイバー強化樹脂材料としては初めて
アメリカ航空機業界での FST 条件をクリアしており
トレーサビリティも保有。
■ グラスファイバー
対費用効果に優れ、カーボンファイバーの 2 倍の 600
重量、40% の強度を持つ。
500
■ 高耐熱グラスファイバー 400
105℃以上の耐熱を持つグラスファイバー。
曲
げ 300
応
力
■ ケブラー 200
柔軟性と最高の耐摩耗性を持つ素材。 100
耐衝撃性に抜群の効果。
0.000 0.010 0.020 0.030 0.040
曲げひずみ
仕様 ※上記は造形材料の物性表です。実際の造形物は厚さや条件によって結果が異なります。
造形機能 ※1…Carbon Fiber 使用時は125μm、その他のファイバー使用時は100μm
造形方法 熱可塑性樹脂造形(FFF) Nylon White 使用時は 100μm
長繊維熱溶解造形(CFF) 使用環境(周囲温度)
最大造形サイズ[X,Y,Z] 330mm X 270mm X 200mm 20°C ~ 26°C マテリアル充填、プリンタ動作時 *推奨
最少積層ピッチ 50μm ※1
押出装置/ノズル 2/2 使用環境(周囲湿度)
造形中断/再開 ○ 40%~60% 結露のない事 マテリアル充填、プリンタ動作時 *推奨
機械仕様 ソフトウェア
本体サイズ[X,Y,Z] 584mm X 483mm X 914mm ソフトウェア クラウドベース
本体重量 48kg サポートOS Mac OS 10.7, Win7+
電力 100-240VAC, 150W (2A peak) サポートブラウザ Chrome30+
レーザーによる水平度検出 ○ 入力ファイル形式 STL
レーザー測定検査機能 ○ インターフェイス Wifi,Ethernet,USB Flash Drive
■お問い合わせ■ 株式会社 ファソテック https://www.fasotec.co.jp E-mail: info@fasotec.co.jp
本社 :〒261-8501 千葉県千葉市美浜区中瀬1-3 幕張テクノガーデンB棟21階 TEL:043-212-2511 FAX:043-212-2515
ファソテックはUS Markforged社と
宇都宮エンジニアリングセンター:〒321-0106 栃木県宇都宮市上横田町770-1 TEL:028-678-2815 販売代理店(Authorized Reseller)
契約を締結しています。
名古屋サテライトオフィス:〒450-6321 愛知県名古屋市中村区名駅1-1-1 JPタワー名古屋21階 TEL:052-856-3419 正規 ト レーニングを受講の「認定
エンジニア」がサポートを致します
大阪オフィス:〒550-0005 大阪府大阪市西区 西本町1丁目7-20 AXIS CENTER本町ビル7階 703号室 TEL:06-6538-3368 ので安心してお任せ下さい。
2021/9/14
MPa
( )
