「内容物がスムーズに出てこない」などのホッパーの各種お悩みに！最大7つのパーツをカスタマイズして作れる『ステンレスホッパー』

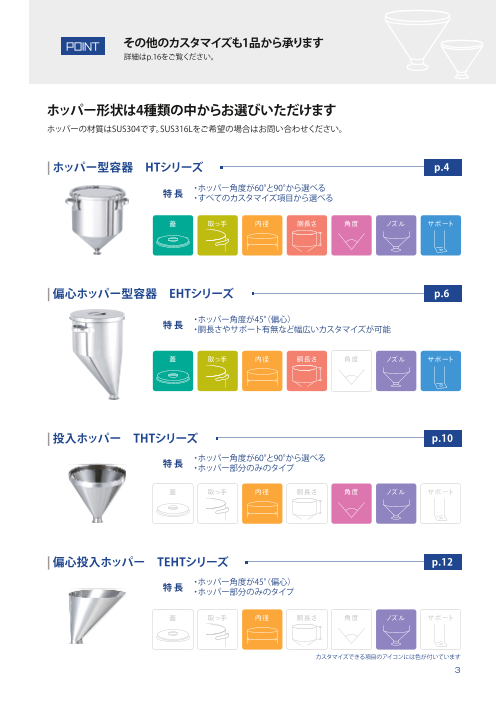

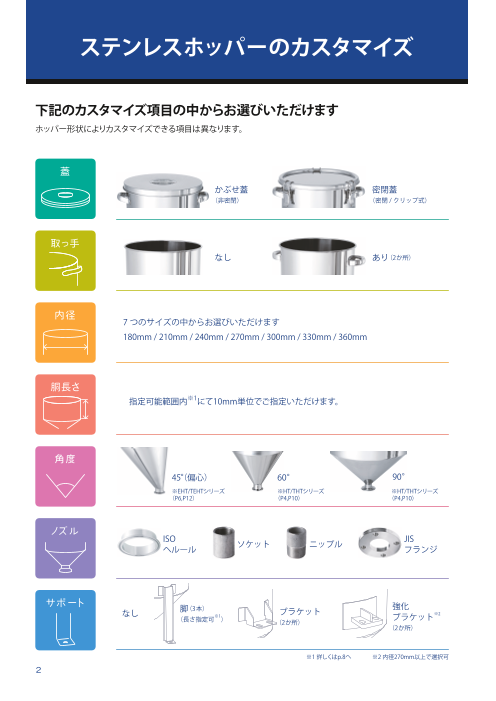

ステンレスホッパーのカスタマイズ POINT その他のカスタマイズも1品から承ります 詳細はp.16をご覧ください。 下記のカスタマイズ項目の中からお選びいただけます ホッパー形状は4種類の中からお選びいただけます ホッパー形状によりカスタマイズできる項目は異なります。 ホッパーの材質はSUS304です。SUS316Lをご希望の場合はお問い合わせください。 蓋 | ホッパー型容器　HTシリーズ p.4 かぶせ蓋 密閉蓋 特長 ・ホッパー角度が60°と90°から選べる （非密閉） （密閉 /クリップ式） ・すべてのカスタマイズ項目から選べる 蓋 取っ手 内径 胴長さ 角度 ノズル サポート 取っ手 なし あり（2か所） | 偏心ホッパー型容器　EHTシリーズ p.6 内径 7 つのサイズの中からお選びいただけます 特長 ・ホッパー角度が45（°偏心） ・胴長さやサポート有無など幅広いカスタマイズが可能 180mm / 210mm / 240mm / 270mm / 300mm / 330mm / 360mm 蓋 取っ手 内径 胴長さ 角度 ノズル サポート 胴長さ 指定可能範囲内※1にて10mm単位でご指定いただけます。 | 投入ホッパー　THTシリーズ p.10 角度 特長 ・ホッパー角度が60°と90°から選べる ・ホッパー部分のみのタイプ 45（°偏心） 60° 90° ※EHT/TEHTシリーズ ※HT/THTシリーズ ※HT/THTシリーズ 蓋 取っ手 内径 胴長さ 角度 ノズル サポート （P6,P12） （P4,P10） （P4,P10） ノズル ISO ソケット ニップル JIS ヘルール フランジ | 偏心投入ホッパー　TEHTシリーズ p.12 特長 ・ホッパー角度が45（°偏心） ・ホッパー部分のみのタイプ サポート なし 脚（3本） ブラケット 強化 （長さ指定可※1） ブラケット※2 蓋 取っ手 内径 胴長さ 角度 ノズル サポート （2か所） （2か所） ※1 詳しくはp.8へ ※2 内径270mm以上で選択可 カスタマイズできる項目のアイコンには色が付いています 2 3

ホッパー型容器のカスタマイズ POINT 電解研磨やフッ素樹脂コーティングの施工も可能です 表面処理ですべり性などを向上できます。詳細はp.18をご覧ください。 蓋 取っ手 内径 胴長さ 角度 ノズル サポート HTシリーズ | 角度を選ぶ 60° 90° 45°（偏心）をご希望の 型式の指定方法 場合は EHT シリーズを お選びください（p.6） シリーズ 蓋 取っ手 内径 胴長さ 角度 ノズル サポート 60 90 HT 型式の選択例 | ノズル（排出口）を選ぶ HT - CTH - T - 24 - 150 - 60 - Rp1 - L300 HTシリーズ / 密閉蓋 / 取っ手あり / 内径240mm / 胴長さ150mm / 角度60° / ノズルRp1（ソケット） / 脚長さ300mm （密閉蓋/取っ手あり/ノズルがヘルールの例） ISOヘルール ソケット ニップル JIS フランジ※2 | 蓋を選ぶ ST この部分が 型式です 1S Rp3/8 R1/2 15A5K 50A5K 15A10K 50A10K 1.5S Rp1/2 R3/4 20A5K 60A5K 20A10K 65A10K 2S Rp3/4 R1 25A5K 80A5K 25A10K 80A10K かぶせ蓋 密閉蓋 | 胴長さ 3S Rp1 32A5K 100A5K 32A10K 100A10K を選ぶ 4S 40A5K 40A10K ST CTH ※2　内径により一部サイズ選択不可 詳しくはp.9へ ※シリコンゴム製のパッキン 　（食品衛生法適合品）が付属します ■ ※1 | 取っ手 mm | サポートを選ぶ を選ぶ なし あり ※1 ■ ※1 指定可能範囲内にて mm 仮 仮 10mm単位で指定可 詳しくはp.8へ （空欄） T | 内径を選ぶ なし 脚（長さ指定可） ブラケット 強化ブラケット※3 180mm 210mm 240mm 270mm 300mm 330mm 360mm (空欄) L長さ BR BRK 18 21 24 27 30 33 36 ※1　指定可能範囲内にて10mm単位で指定可　詳しくはp.8へ ※3　内径270mm以上で選択可 4 5

偏心ホッパー型容器のカスタマイズ POINT 蓋の加工や取っ手の変更なども可能です オプション加工の詳細はp.18をご覧ください。 蓋 取っ手 内径 胴長さ 角度 ノズル サポート EHTシリーズ | ノズル（排出口）を選ぶ 型式の指定方法 シリーズ 蓋 取っ手 内径 胴長さ ノズル サポート ISOヘルール ソケット ニップル JIS フランジ※2 EHT 1S Rp3/8 R1/2 15A5K 50A5K 15A10K 50A10K 型式の選択例 1.5S Rp1/2 R3/4 20A5K 60A5K 20A10K 65A10K EHT - ST - 30 - 300 - 4S - BRK 2S Rp3/4 R1 25A5K 80A5K 25A10K 80A10K EHTシリーズ / かぶせ蓋 / 取っ手なし / 内径300mm / 胴長さ300mm / ノズル4Sヘルール / 強化ブラケット 3S Rp1 32A5K 100A5K 32A10K 100A10K （かぶせ蓋/取っ手あり/ ノズルがヘルールの例） 4S 40A5K 40A10K ※2　内径により一部サイズ選択不可 詳しくはp.9へ | 蓋を選ぶ ST この部分が 型式です | サポートを選ぶ かぶせ蓋 密閉蓋 | 胴長さを選ぶ ST CTH ■ ※1 mm 仮 仮 ※シリコンゴム製のパッキン 　（食品衛生法適合品）が付属します ■mm※1| 取っ手を選ぶ なし 脚（長さ指定可） ブラケット 強化ブラケット※3 (空欄) L長さ BR BRK なし あり ※1　指定可能範囲内にて10mm単位で指定可　詳しくはp.8へ ※3　内径270mm以上で選択可 ※1 指定可能範囲内にて （空欄） T 10mm単位で指定可 詳しくはp.8へ | 内径を選ぶ | 偏心ホッパーを選ぶメリット ・通常のホッパーに比べてノズル（排出口）付近へ力が集中しづらく、粉体の場合はブリッジやラットホール、 180mm 210mm 240mm 270mm 300mm 330mm 360mm 液体の場合はボルテックス（渦）の発生を抑えます。 ※内容物の性質により排出性は異なります。 ・取り付けの向きを調整することで、周囲との干渉を避けられます。 18 21 24 27 30 33 36 6 7

HT/EHTシリーズ選択時の注意事項 | ノズル（排出口）でフランジを選択するとき HTシリーズ 内径180mm～240mmでは、65A5K～100A5K / 65A10K～100A10K が選択できません。 | EHTシリーズ 胴長さ 指定可能範囲 内径180mmでは、 32A5K～100A5K / 25A10K～100A10K が選択できません。 内径210mm では、65A5K～100A5K / 40A10K～100A10K が選択できません。 選択項目 カスタマイズ選択内容（型式） 内径240mm では、65A5K～100A5K / 65A10K～100A10K が選択できません。 蓋 かぶせ蓋（ST） 密閉蓋（CTH） 取っ手 取っ手なし（空欄） 取っ手あり（T） 取っ手なし（空欄） 取っ手あり（T） | その他寸法 サポート なし 脚 ブラケット 強化ブラ なし 脚 ブラケット 強化ブラ なし 脚 ブラケット 強化ブラ なし 脚 ブラケット 強化ブラ （空欄） （L長さ） （BR） ケット （BRK） （空欄） （L長さ） （BR） ケット （BRK） （空欄） （L長さ） （BR） ケット （BRK） （空欄） （L長さ） （BR） ケット かぶせ蓋 ブラケット 強化ブラケット （BRK） ST BR BRK ↓胴長さの指定可能範囲↓　※指定は10mm単位　空欄は選択不可 W3 内径180mm (18) 90～250 90～250 90～250 90～250 140～250 140～250 90～250 140～250 140～250 90～250 140～250 140～250 W1 内径210mm (21) 90～300 90～300 90～300 90～300 140～300 140～300 90～300 140～300 140～300 90～300 140～300 140～300 内径240mm (24) 90～300 90～300 90～300 90～300 140～300 140～300 90～300 140～300 140～300 90～300 140～300 140～300 φ 内径270mm (27) D 長穴 長穴 100～400 100～400 150～400 150～400 100～400 150～400 200～400 200～400 100～400 150～400 150～400 150～400 100～400 150～400 200～400 200～400 （10mm×20mm） （10mm×20mm） 内径300mm (30) 100～400 100～400 150～400 150～400 100～400 150～400 200～400 200～400 100～400 150～400 150～400 150～400 100～400 150～400 200～400 200～400 内径330mm (33) 110～500 110～500 150～500 150～500 110～500 150～500 200～500 200～500 110～500 150～500 150～500 150～500 110～500 150～500 200～500 200～500 密閉蓋 CTH 内径360mm (36) 110～500 110～500 150～500 150～500 110～500 150～500 200～500 200～500 110～500 150～500 150～500 150～500 110～500 150～500 200～500 200～500 W3 長さの単位は(mm) W2 例：かぶせ蓋（ST） / 取っ手あり（T） / ブラケット（BR） / 内径270ｍｍ（27）を選択した場合の指定可能範囲は「200ｍｍ～400mm」 胴長さは、範囲内であれば10mm単位で指定できます。 強化ブラケット（BRK）は内径270mm以上の場合に選択できます。 胴長さを300mmとする場合は φD 型式に　300　と記入 内径180ｍｍ～300mm：クリップ3か所 内径330mm～360mm：クリップ4か所 | 脚長さ（L長さ） 指定可能範囲 内径 取っ手高 かぶせ蓋幅 密閉蓋幅 最大幅 ブラケット/強化ブラケット高さ シリーズ HT EHT 穴（10mm） φD F W1 W2 W3 H ホッパー角度 60° 90° 45（°偏心） 胴長さ90～190mmのとき20ｍｍ 180mm (18) 55 207 206 249 ↓脚長さの指定可能範囲↓　※指定は10mm単位 胴長さ200～250mmのとき50ｍｍ 内径180mm (18) 200～400 150～400 250～400 胴長さ90～190mmのとき20ｍｍ 210mm (21) 55 238 234 282 内径210mm (21) 250～400 150～400 250～400 胴長さ200～300mmのとき50ｍｍ 内径240mm (24) 250～400 200～400 300～400 胴長さ90～190mmのとき20ｍｍ 240mm (24) 55 267 269 315 胴長さ200～300mmのとき50ｍｍ 内径270mm (27) 300～400 200～400 300～400 胴長さ150～240mmのとき50ｍｍ 内径300mm (30) 300～400 200～400 350～400 270mm (27) 70 296 297 350 脚長さを200ｍｍとする場合は 胴長さ250～400mmのとき100ｍｍ 内径330mm (33) 350～400 250～400 400のみ 型式に　L200　と記入 胴長さ150～340mmのとき50ｍｍ 300mm (30) 70 330 330 380 内径360mm (36) 350～400 250～400 400のみ 胴長さ350～400mmのとき100ｍｍ 長さの単位は(mm) 胴長さ150～340mmのとき50ｍｍ 330mm (33) 80 360 361 436 胴長さ350～500mmのとき100ｍｍ 例：HTシリーズ（HT）/ ホッパー角度90（°90） / 内径330mm（33）を選択した場合の指定可能範囲は「200ｍｍ～400mm」 胴長さ150～340mmのとき50ｍｍ サポート項目で脚（L長さ）を選択した場合 の脚長さは、 範囲内であれば10mm単位で指定できます。 360mm (36) 70 390 390 469 胴長さ350～500mmのとき100ｍｍ ブラケット（BR）もしくは強化ブラケット（BRK）を選択すると脚は付けられません。 長さの単位は(mm) 8 9 L長さ 50 胴長さ F F 40 H 40 H

投入ホッパーのカスタマイズ POINT 掲載されていないサイズでの製作も可能です ご希望の仕様をお聞かせください。 蓋 取っ手 内径 胴長さ 角度 ノズル サポート THTシリーズ | ノズル（排出口）を選ぶ 型式の指定方法 シリーズ 内径 角度 ノズル THT ISOヘルール ソケット ニップル JIS フランジ 型式の選択例 THT - 18 - 90 - R1/2 1S Rp3/8 R1/2 15A5K 50A5K 15A10K 50A10K THTシリーズ / 内径180mm / 角度90° / ノズルR1/2（ニップル） 1.5S Rp1/2 R3/4 20A5K 60A5K 20A10K 65A10K （角度60°/ノズルがヘルールの例） 2S Rp3/4 R1 25A5K 80A5K 25A10K 80A10K 3S Rp1 32A5K 100A5K 32A10K 100A10K 18 この部分が 型式です 4S 40A5K 40A10K | 内径を選ぶ 180mm 210mm 240mm 270mm 300mm 330mm 360mm 18 21 24 27 30 33 36 | 蓋の追加も可能 ホコリなどの混入を防ぐために蓋（かぶせ蓋）を追加することも可能です。詳細はお問い合わせください。 | 角度を選ぶ | 角丸ホッパーも承ります 60° 90° 60 90 角丸ホッパー【SRH】 角型は丸型に比べ、同じ設置スペースでもより多くの 容量を確保できます。 45（°偏心）をご希望の場合は 限られたスペースで最大限容量を確保したい場合には TEHTシリーズを 本製品がおすすめです。 お選びください（p.12） 10 11

偏心投入ホッパーのカスタマイズ その他のホッパー製品 カスタマイズできるステンレスホッパー以外にも、さまざまな仕様のホッパー製品があります。 蓋 取っ手 内径 胴長さ 角度 ノズル サポート TEHTシリーズ 詳細はお問い合わせください。 | 脚付きのホッパー | ジャケット付きのホッパー 型式の指定方法 シリーズ 内径 ノズル TEHT 型式の選択例 TEHT - 27 - 50A5K TEHTシリーズ / 内径270mm / ノズル50A5K（フランジ） （ノズルがヘルールの例） 18 この部分が 型式です 中身が入っていても移動しやすい 水を流して温調できるジャケット（外槽） | 内径を選ぶ キャスター付きのホッパーです。 付きのホッパーです。 画像：HT-CTL-L 画像：HT-ST-J 180mm 210mm 240mm 270mm 300mm 330mm 360mm 18 21 24 27 30 33 36 | 架台付きのホッパー | 集塵フード付きのホッパー | ノズル（排出口）を選ぶ ISOヘルール ソケット ニップル JIS フランジ 1S Rp3/8 R1/2 15A5K 50A5K 15A10K 50A10K 1.5S Rp1/2 R3/4 20A5K 60A5K 20A10K 65A10K 2S Rp3/4 R1 25A5K 80A5K 25A10K 80A10K 取っ手、作業台、蓋置が付いた架台付きの 投入時に舞い上がる粉を回収できる 3S Rp1 32A5K 100A5K 32A10K 100A10K ホッパーです。 集塵フード付きのホッパーです。 4S 40A5K 40A10K ホッパーは架台から取り外しできます。 集塵機（別売）に接続して使用します。 画像：HT-ST-ASCA 画像：HTD-L 12 13

ステンレスホッパーに関する情報 | ホッパーで起こりやすい「ブリッジ」「ラットホール」とは 　ブリッジは、粉体の排出時に粉の圧力で排出口の上部がアーチ ブリッジ 状に固まり排出が止まっている状態のことで、生産の歩留まりに | ステンレス鋼とは つながります。 　ラットホールは、粉体の排出時に容器の側面と排出口の上部に 　主成分の鉄に、10.5％以上のクロムを含ませた鉄の合金です。メーカー独自開発品を含 粉が固着してしまう状態のことで、粉の状態にムラが生じたり品質 固 めると200以上の種類があり、磁性の有無・加工のしやすさ・耐食性などの違いがあるため、 が変わる恐れがあります。 用途に合った特徴を持つステンレス鋼を選択します。 　日東金属工業のステンレスホッパーは、耐食性に優れたオーステナイト系SUS304また ブリッジ/ラットホールの対策 はSUS316Lという種類のステンレス材を主に使用しています。 　・ホッパーの仕様を変更する ラットホール 　ステンレス鋼（Stainless steel）はその表面を保護する不動態皮膜により錆びにくい特性 　　（例：排出口径を大きくする/ホッパー角度を変える/表面処理を変える） を持っており、一般的にはキッチンのシンクや食器など、製造業では食品工場や医薬品工 　・ブリッジブレーカーを使用する 場などの衛生グレードが高い場所でよく使用されています。 　・粉の排出に適したホッパーとブリッジブレーカーを併用する 固 固 　しかし「Stain（錆び、腐食）」「les（s より少ない）」「stee（l 鋼）」という英語の通り、鉄と比べ 　などのように、使用環境に合った対策が必要です。 ればかなり錆びにくいのですが、 まったく錆びないというわけではなく、塩分や有機溶剤 など内容物によっては錆びが発生することがありますので、使用する前に内容物とステン レス鋼との相性を確認する必要があります。錆びにくくするために、電解研磨やフッ素樹脂 | 粉体の流動性とその対策 コーティングなどの表面処理を施すこともあります。 　粉体を投入するのに使用しているホッパーが詰まってしまったり、うまく次の工程に排出できない場合に「粉の 流動性が悪い」と言ったりします。流動性はざっくりいうと「粉体の流れやすさ」のことで、弊社では「すべり性」と言 | ノズル（排出口）の種類について うこともあります。 　たとえば砂時計の中身の砂は、サラサラと留まることなく流れます。このような粉体を「流動性がいい」、逆にス ヘルール ムーズに流れないものを「流動性が悪い」のように評価します。流動性が悪い粉体はホッパー内で詰まったり、内 容物の投入・排出を妨げることがあります。 　ヘルールとヘルールの間にガスケット（パッキン）を挟み、クランプバンドで固定する継 　流動性を改善するには 手です。サニタリー継手（配管）も同じ意味で使用されます。工具を使用せずに組み立てや 　　①ホッパーの角度を変更する 分解ができ、洗浄が容易な構造になっているため、医薬品・食品関連など高いサニタリー 　　②ホッパーに表面処理を施す 性が求められる場所で使用されています。 　などの対策があります。 ソケット/ニップル ①ホッパーの角度を変更する 　接続部分がいわゆる「ネジ」のようになっており、「おねじ」のニップル継手と、「めねじ」の 　日東金属工業で製作するホッパーは、ご要望に合わせて角度の変更が可能です。基本的にはホッパー角度を ソケット継手を組み合わせて使用する継手です。おねじにシールテープや液体シール剤を きつくすればするほど、中の粉体は流れやすくなります。しかし角度をきつくしすぎてしまうと、粉体が出口に向か 巻き付け、めねじにかみ合わせます。 おうとする力が極端に強くなり、出口付近で固まってしまうことがあります。 　ヘルールなど他の継手に比べ、「コストが安い」「がっちり固定できる」「バンドやボルト 　またホッパーの角度を決定するにあたり、安息角を考慮することもあります。ホッパーの水平面からの角度を など、別途接続部品が不要」といった点が特長です。一方で取り外しに時間がかかる・配管 安息角よりも大きくしないと、ホッパー内部の粉体は完全には排出できません。このように様々な要因を考えな に凹凸が多い点から、サニタリー性を重視し頻繁に取り外して洗浄する配管には不向きで がら、ホッパーの角度を変更して製作することも可能です。 す。 ②ホッパーに表面処理を施す 　ホッパーの表面処理を変更することで、表面への付着を軽減し、流動性を改善できることがあります。 フランジ 　　表面処理例：gemini処理® 　円盤状の板同士の間にパッキンを挟み、工具を使いボルトとナットで固定する継手です。 　　　gemini処理®は粉体の付着を抑止できる表面処理（ブラスト加工）で、ステンレスの表面を直接加工する ねじ込み継手に比べてシール性や強度、作業性なども良好で、分解や組立が容易です。高 　　ため、コーティングのように剥離するものがなく異物混入のリスクを低減できます。また、潤滑油など他の　 温・高圧の配管用に使用されているのも特長です。 　　成分を加えていないため、食品工場や医薬品工場などの不純物の混入が許されない製造現場において　 　　も使用可能です。　※gemini処理 ®は株式会社不二製作所の商標です。 14 15

その他のカスタマイズ事例 POINT 図面不要！ご要望やイメージをお知らせください 日東金属工業公式WEBサイト「お問い合わせ」よりお問い合わせください。 お客様のご要望をふまえて1品1品オーダーメイドしたホッパー製品の事例です。 | 製薬メーカー様採用 | 製薬メーカー様採用 胴長さを変更した縦長のホッパーの側面に、特注のぞき窓を取 角型のステンレスホッパーと専用蓋の事例。 り付けた事例。 蓋があることで、ホコリなどの侵入や異物混入を防止できま 装置や架台に固定できるようにブラケットも取り付けています。 す。標準で蓋が付属しないTHTシリーズやTEHTシリーズでも 専用蓋の製作が可能です。 寸法：容器内径φ360mm×H804mm　容量：65L　材質：SUS304 寸法：D400×W400×H340mm　容量：30L　材質：SUS304 | 食品メーカー様採用 | 食品メーカー様採用 袋に入った粉の投入に使用する、作業台付きホッパーの事例。 地ビール生産工程の原料投入で使用されるホッパーの事例。 作業台の高さを800ｍｍ以内に抑えて、女性でも作業しやすく 内面にコーティングを施して洗浄性や滑り性を向上させ、ノッ なっています。 カーも取り付けています。 寸法：容器内径φ565mm×H840mm　容量：150L　材質：SUS304 寸法：容器内径φ360mm×H1000mm　容量：30L　材質：SUS304 内面表面処理：ETFE300μm（緑）コーティング | 化学メーカー様採用 | 製薬メーカー様採用 粉体の計量に使用するホッパーの事例。 少量生産用のサイクロン付き密閉容器の事例。 フードに集塵機を接続し、下部には秤を設置し、舞い上がる 圧送されてきた薬剤はサイクロン部でエアーと薬剤に分離、薬 粉の飛散を抑えながら投入と計量がおこなえます。 剤は下部の受け容器に溜まり、エアーは上部から外部の集塵 装置へと排出されます。 寸法：容器内径φ470mm×H1410mm　材質：SUS304 寸法：サイクロン部φ180×H320mm　容量：7L（容器）　材質：SUS304 16 17
