【腰痛、重たさ、時間の浪費。その当たり前もったいない。】アシストホイールドライブ Assist Wheel Drive

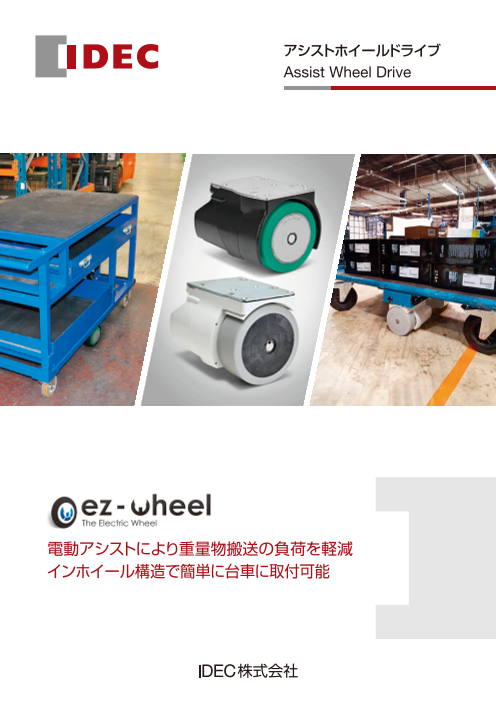

アシストホイールドライブ Assist Wheel Drive 電動アシストにより重量物搬送の負荷を軽減 インホイール構造で簡単に台車に取付可能

Assist Wheel Driveにより 重量物搬送の負荷を軽減 ■ インホイール構造によるシンプルな構成で、 今お使いの台車に簡単に取付可能。 ■ 重量物搬送時に台車を押す力をサポートします。 従来の電動アシスト コントローラ モータ バッテリ 制御基板 スマート電動アシスト コントローラ Assist Wheel Drive （モータ、バッテリ、制御基板） 省配線 2

さまざまなタイプの台車に取付け可能 自動車・建機・農機 製造業・建材・素材 工程間搬送 部品 /部材搬送 物流倉庫 食品・サニタリー業界 物品運搬 物品運搬 コントローラ操作方向と前進・後退 アプリケーションに応じて適したコントローラを選択可能です。コントローラを捻り前進・後退させます。 前進 前進・後退、速度の制御 （サムホイールを使用） 後退 重量物の搬送も可能 アシストホイールドライブ150 アシストホイールドライブ160 IP43 IP66 （*1） 最大搬送重量 最大搬送重量 最大搬送重量 最大搬送重量 1000 kg 1000 kg 750 kg 750 kg 前進 後退 前進 後退 • ア クセサリのサスペンションブラケット（EW9Z-1MCS3）の使用を推奨します。 サスペンションブラケット（EW9Z-1MCS3）を使用しない場合は、各製品にかけられる最大垂直荷重に注意してご設計ください。 *1）インターフェイス部分を除く。 3

Assist Wheel Drive （アシストホイールドライブ） インホイール構造・省配線により簡単に台車を電動アシスト化 ● 電動アシスト化により重量物搬送の負荷を軽減 ● 最大1000kg（アシストホイールドライブ150）、750kg（アシストホイールドライブ160）まで搬送が可能 種類［形番］ 販売単位：1個 本体 品名 外観 形番（ご注文形番） ホイール直径 外部ブレーキ アシストホイールドライブ150 本体（外部ブレーキなし） EW1A-150SNA 150mm なし アシストホイールドライブ150 本体（外部ブレーキあり） EW1A-150SNB 150mm あり アシストホイールドライブ160 本体（外部ブレーキなし） EW1A-160MNA 158mm なし コントローラ 品名 外観 形番（ご注文形番） 電源ボタン 停止ボタン 状態表示灯 アシストホイールドライブコントローラ （停止用押ボタンスイッチ付き） EW9Z-1AC1R あり あり あり アシストホイールドライブコントローラ （停止用照光押ボタンスイッチ付き） EW9Z-1AC2R あり あり あり ハンドル形コントローラ （充電状態表示灯あり） EW9Z-1ARH2 あり なし あり ハンドル形コントローラ （充電状態表示灯なし） EW9Z-1ARH1 なし なし なし バッテリ 品名 外観 形番（ご注文形番） 内部／外部 バッテリタイプ 容量 内部バッテリ 3Ah（*1） EW9Z-1BINT03V 内部バッテリ ニッケル水素電池 3Ah 外部バッテリ 9Ah（*2） EW9Z-1BEXT09A 外部バッテリ ニッケル水素電池 9Ah 外部バッテリ 15Ah（*2） EW9Z-1BEXT15A 外部バッテリ ニッケル水素電池 15Ah *1）アシストホイールドライブ本体には、内部バッテリ3Ahを最大2個まで取付けが可能です。 *2）内部バッテリとの併用はできません。 保守用部品 品名 形番（ご注文形番） 備考 アシストホイールドライブ150用ホイール SAV-P-043 ホイール径150mm、ポリウレタン（硬度 63sh.A）、緑色 アシストホイールドライブ150用ホイール SAV-P-045 ホイール径150mm、ポリウレタン（硬度 92sh.A）、黄色 アシストホイールドライブ160用ホイール SAV-P-005 ホイール径158mm、ポリウレタン（硬度 70sh.A）、灰色 アクセサリ 品名 形番（ご注文形番） 備考 サスペンションブラケット EW9Z-1MCS3 本体用サスペンション 照光押ボタンスイッチ EW9Z-1PBD 電源ON/OFF・表示用照光押ボタンスイッチ 挟まれ防止用押ボタンスイッチ EW9Z-1ERB2M 挟まれ防止用の押ボタンスイッチ、ケーブル1.8m ハンドル形コントローラ用ケーブル EW9Z-1AC3M 本体とハンドル形コントローラ（EW9Z-1ARH2、EW9Z-1ARH1）の接続用ケーブル3m コントローラ用延長ケーブル（2m） EW9Z-1KCAC コントローラの延長ケーブル2m バッテリ充電器 MASCOT1A8US バッテリ充電器3.6m（入力：AC100～240V、出力：DC24V 1.8A） 内部バッテリ用充電ケーブル EW9Z-1CC2MW 内部バッテリ用充電ケーブル2m 外部バッテリ用接続ケーブル EW9Z-1BCEXT3M 外部バッテリと本体の接続用ケーブル3m 外部バッテリ（オプション品外）用接続ケーブル EW9Z-1BCEXT2MF 外部バッテリ（オプション品外）と本体の接続用ケーブル3m 4 価格はオープン価格です。

Assist Wheel Drive（ アシストホイールドライブ） 仕様 本体 形番 EW1A-150SNA EW1A-150SNB EW1A-160MNA ホイール直径 150mm 158mm ホイール材質 ポリウレタン（硬度63sh.A） ポリウレタン（硬度70sh.A） 定格使用電圧 DC24V 使用電圧範囲 DC16～30V 定格電流 13A at 170W（S3、デューティ比15%、5分以下） 10A at 130W（S1） 最大電流 20A 16A 定格出力 170W 130W 速度範囲 0～5km/h 定格回転数 166rpm 167rpm 定格押し圧力（搬送力） 15daN at 4km/h 9daN at 5km/h 最大押し圧力（搬送力） 35daN 27daN 瞬時最大トルク 27N･m 22N･m 最大搬送重量（*1） 1000kg 750kg 最大垂直荷重　 400kg 50kg モータ種類 DCブラシレスモータ 減速機 2段ヘリカルギア オプションコネクタ DC5V出力×1、DC24V出力×2 USBポート Type-B（ez-Cong接続） 使用周囲温度 –10～+40℃（ただし氷結・結露のないこと） 使用雰囲気 周囲に腐食性ガスのないこと 保護構造 IP43 IP66（*2） 使用場所 屋内 寿命（目安）（*3） 3000時間/10,000km 2000時間/5000km 質量（約） 10kg 11kg 6kg *1）参考値です。使用環境、使用条件によって異なります。 *2）インターフェイス部分を除く。 *3）使用条件により異なります。寿命は目安であり、すべてを保証するものではありません。 コントローラ 形番 EW9Z-1AC1R EW9Z-1AC2R 電源ボタン AV320220000840K ユニット サムホイール HRS209B0 停止ボタン XA1E-BV3U01Y LB1L-A1T21R 取付先外径 ø20～35mm 使用周囲温度 –25～+55℃（ただし氷結・結露のないこと） 使用雰囲気 周囲に腐食性ガスのないこと 保護構造 IP20 使用場所 屋内 バッテリ 形番 EW9Z-1BINT03V EW9Z-1BEXT09A EW9Z-1BEXT15A 内部/外部 内部バッテリ（*4） 外部バッテリ（*5） バッテリタイプ ニッケル水素電池 容量 3Ah（70Wh） 9Ah（210Wh） 15Ah（350Wh） 連続走行距離（時間）（*6） 2.8km（0.7時間） 8.4km（2.1時間） 14km（3.5時間） 充電時間（*7） 1.5時間 4.5時間 7.5時間 使用周囲温度 –10～+40℃（ただし氷結・結露のないこと） 使用雰囲気 周囲に腐食性ガスのないこと 寿命（目安）（*8） 650サイクル（100%DOD） 500サイクル（70%DOD） （約2～3年） （約2年） 製品重量 1.2kg 4.9kg 6.5kg *4）アシストホイールドライブ本体には、内部バッテリ3Ahを最大2個まで取付けが可能です。 *5）内部バッテリとの併用はできません。 *6）600kgの荷重をかけて平坦な路面を時速4kmで継続走行した場合の参考値です。 *7）バッテリ充電器MASCOT1A8US（1.8A出力）を使用して90%まで充電した場合。 *8）使用条件により異なります。寿命は目安であり、全てを保証するものではありません。 5

Assist Wheel Drive（ アシストホイールドライブ） 外形寸法図 （単位：mm） 本体 • EW1A-150SNA 16.5 102 4-M6深さ16 サスペンションブラケット取付時の標準高さ 186 154 238.58 ø150 278.33 • EW1A-150SNB • EW1A-160MNA 102 4-M6深さ16 サスペンションブラケット取付時の標準高さ 186 134 232 ø158 6 3 51 105 3.68 57.2 105 173.3 188.3 170.8 170.8 185.8 31 11 26.36 26.36 11 15 15 176.8（最小） 207.1（最大） 180.7（最小） 209.2（最大）

Assist Wheel Drive（ アシストホイールドライブ） 外形寸法図 （単位：mm） コントローラ • EW9Z-1AC1R • EW9Z-1AC2R 60 60 (8) (8) 7 45 7 45 6.2 6.2 (146) (134) (14) 75 57 (2) 75 57 (21) (9) 37 37 • EW9Z-1ARH2、EW9Z-1ARH1 195.7 223.7 57.5 57.5 10.8 39 （7.7） （7.7） 39 10.8 19.5 10 101.3 43 19.5 4-M5 ø63.5 4-M5 57.5 57.5 • EW9Z-1ARH1はボタンが付属しません。 バッテリ • EW9Z-1BEXT09A • EW9Z-1BEXT15A （199.3） （199.3） 185 81 185 81 7 51.8 42 36 28 18 2 14 170 ø34 (96) (85) 74 ø38 （50.5） ø15 88.5 (11) 2000 49 42 28 88.4 2 14 231 ø38 （50.4） (96) ø34 (85) 74 (11) 18 36 51.8 2000 49

Assist Wheel Drive（ アシストホイールドライブ） 外形寸法図 （単位：mm） サスペンションブラケット 209.48 • EW9Z-1MCS3 15 125 4-M6 • ア シストホイールドライブ本体への取付け用ねじ （六角穴付皿ねじM6x16 4本）が付属しています。 4-ø6.6 11 105 （反対面より皿ざぐり） 170.77 システム構成 アシストホイールドライブコントローラ ＋ 内部バッテリ使用時 サスペンションブラケット EW9Z-1MCS3 アシストホイールドライブコントローラ（*1） EW9Z-1AC1R EW9Z-1AC2R 内部バッテリ EW9Z-1BINT03V バッテリ充電器 MASCOT1A8US タイプA 内部バッテリ用充電ケーブル EW9Z-1CC2MW • 本体1台につき AC100～240V 2個まで取付け可能です。 50-60Hz max1.2A アシストホイールドライブ本体 EW1A-150SNA EW1A-150SNB EW1A-160MNA アシストホイールドライブコントローラ ＋ 外部バッテリ使用時 サスペンションブラケット EW9Z-1MCS3 アシストホイールドライブコントローラ（*1） EW9Z-1AC1R EW9Z-1AC2R 外部バッテリ（*2） EW9Z-1BEXT09A バッテリ充電器 EW9Z-1BEXT15A MASCOT1A8US タイプA 外部バッテリ用接続ケーブル EW9Z-1BCEXT3M アシストホイールドライブ本体 AC100～240V 50-60Hz max1.2A EW1A-150SNA EW1A-150SNB EW1A-160MNA *1） 2mのケーブルを含む。 2mで足りない場合は、コントローラ用延長ケーブル（2m）（EW9Z-1KCAC）を追加ください。 *2）内部バッテリとの併用はできません。 8 150 162 124 142 10 24 102 15

Assist Wheel Drive（ アシストホイールドライブ） ez-Configについて ez-Congは、アシストホイールドライブ本体の速度やインター フェイスの設定、コントローラの表示設定、設定データの読出し・ 書込みを行うソフトウェアです。 パソコンとアシストホイールドライブ本体をUSBケーブル （市販品）でつなぐことで使用することができます。USBケーブル （市販品）は、USB 2.0 Type-Aオス-Type-Bオスをご使用くだ さい。 Conguration ⑥コントローラ設定 ①前進速度・後退速度 ⑦ スリープモードまで の時間 ⑧アシスト時間制限 ②加速時間 ③減速モード ④方向転換 ⑤最高速度モード Advanced ①オプションコネクタ設定 ③ 充電器接続時の ホイール動作 ②電源ボタン・表示灯設定 9

Assist Wheel Drive（ アシストホイールドライブ） 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を切って行ってください。感電および火災の危険があります。 • Assist Wheel Driveを正しく操作・使用するために、次の点に注意してください。 一般的注意事項 • 本製品の開封、分解、修理、改造を行わないでください。 • 製品仕様に影響がある改造を行わないでください。 • 製品の安全性能を損なう原因となります。 • 高圧洗浄はおこなわないでください。 • 製品を熱源にさらさないでください。 • 湿ったスポンジなどで洗浄することが好ましいです。 • 製品を火にさらさないでください。 • 溶剤や腐食性のある薬品は使用しないでください。 • コネクタに金属部品を挿入しないでください。 • いかなる状況においても、取扱説明書で許可されていない変更 を製品に行ってはなりません。 使用上のご注意 • 取付け、配線作業、運転および保守、点検を行う前に、取扱 説明書をよくお読みいただき、正しくご使用ください。 • このホイールは充電式電池を使用しており、使用しないときで も充電量を維持する必要があります。メンテナンスを怠ると、 電池の性能が低下したり、不可逆的な損傷を受けることがあり ます。 • 毎月の充電をお勧めします。充電せずに50日以上保管しない でください。 • 長期間の停止前には、必ずホイールを充電してください。 • 未使用のホイールを完全に放電した状態で放置しないでください。 • バッテリの廃棄はリサイクルマークの表記をご確認の上、適切 に廃棄してください。 10

Assist Wheel Drive（ アシストホイールドライブ） ご注文・ご使用に際してのご承諾事項 　平素は弊社販売の製品をご愛顧いただき誠にありがとうございます。 弊社発行のカタログ・仕様書等（以下「カタログ類」と総称します）に記載された製品をご注文いただく際、下記ご承諾事項に記載の条件等 を適用いたします。これらの内容をご確認・ご承諾のうえご注文ください。 1.カタログ類の記載内容についての注意事項 3.検査 （1） 本カタログに記載の当該製品の定格値、性能値、仕様値は、単独検 ご購入いただきました当該製品につきましては、遅滞なく検査を行っていただく 査における各条件のもとで得られた値であり、複合条件のもとで得 とともに、検査前または検査中の取り扱いにつきましては、管理保全に十分に られる値を保証するものではありません。 ご留意ください。 また、使用環境、使用条件によって耐久性が異なります。 （2） カタログ類に記載の参考データ、参考値はご参考用ですので、その 4.保証内容 範囲で常に正常に動作することを保証するものではありません。 （1） 保証期間 （3） カタログ類に記載の当該製品の仕様・外観および付属品は、改善ま 当該製品の保証期間は、ご購入後またはご指定の場所に納入後1年間 たはその他の事由により、予告なしに変更や販売の中止をすること といたします。ただし、カタログ類に別途の記載がある場合やお客様 があります。 と弊社との間で別途の合意がある場合は、この限りではありません。 （4） カタログ類の記載内容は予告なしに変更することがあります。 （2） 保証範囲 2.用途についての注意事項 上記保証期間中に弊社側の責により当該製品に故障が生じた場合 は、その製品の交換または修理を、その製品のご購入場所・納入 （1） 当該製品を他の製品と組み合わせて使用される場合、適合すべき 場所、または弊社サービス拠点において無償で実施いたします。 法規・規制または規格をご確認ください。 ただし、故障の原因が次に該当する場合は、この保証の対象範囲 また、お客様が使用されるシステム、機械、装置等への当該製品の から除外いたします。 適合性は、実使用条件にてお客様ご自身でご確認ください。弊社は、 ①カタログ類に記載されている条件・環境の範囲を逸脱した取り 当該製品との適合性について責任を一切負いません。 　扱いまたは使用による場合 （2） カタログ類に記載の利用事例、アプリケーション事例はご参考用で ②当該製品以外の原因の場合 すので、ご採用に際しては機器・装置等の性能や安全性をご確認の うえ、ご使用ください。また、これらの事例について、当該製品を ③弊社以外による改造または修理による場合 使用する権利をお客様に許諾するものではなく、知的財産権を保有 ④弊社以外の者によるソフトウェアプログラムによる場合 することや第三者の知的財産権を侵害しないことを弊社が保証する ⑤当該製品本来の使い方以外の使用による場合 ものではありません。 ⑥取扱説明書、カタログ類の記載に従って、保守部品の交換、 （3） 当該製品をご使用の際には、次に掲げる事項に十分注意して実施し 　アクセサリー類の取り付けなどが正しくされていなかったこと てください。 　による場合 　①定格および性能に対し余裕のある当該製品の利用 ⑦弊社からの出荷当時の科学・技術の水準では予見できなかった 　②当該製品が故障しても他に危険や損害を生じさせない冗長設計、 　場合 　　誤動作防止設計などの安全設計 ⑧その他弊社側の責ではない原因による場合（天災、災害など不 　③お客様のシステム、機械、装置等に使用される当該製品が、 　可抗力による場合を含む） 　　仕様どおりの性能、機能を発揮できるように、配電、設置され なお、ここでの保証は、当該製品単体の保証を意味するもので、 　　ていること 当該製品の故障により誘発される損害は保証の対象から除かれ （4） 性能が劣化した状態で当該製品を引き続き使用されますと、絶縁 るものとします。 劣化等により異常発熱、発煙、発火等のおそれがあります。当該 製品、およびそれを使用したシステム、機械、装置等の定期的な 5.責任の制限 保守を行ってください。 本ご承諾事項に記載の保証が当該製品に関する保証のすべてであり、また、 （5） 当該製品は、一般工業製品向けの汎用品として開発、製造された 弊社は、当該製品に起因して生じた特別損害、間接損害、付随的損害、また 製品です。次に掲げる用途での使用は意図しておらず、お客様が は消極損害に関して、一切の責任を負いません。 これらの用途で当該製品を使用した場合、お客様と弊社との間で 別途の合意がない限り、弊社は当該製品について一切保証いたし 6.サービス範囲 ません。 当該製品の価格には、技術者派遣等のサービス費用は含んでおりませんので、 　①原子力制御設備、輸送設備（鉄道・航空・船舶・車両・乗用機 次の場合は別途費用が必要となります。 　　器など）、宇宙設備、昇降設備、医療機器、安全装置、その他 （1） 取付調整指導および試運転立ち合い（アプリケーション用ソフトの 　　生命・身体に危険を及ぼす可能性のある設備・機器など高度 作成、動作試験等を含む） 　　な安全性が要求される用途での使用 （2） 保守点検、調整および修理 　②ガス・水道・電気等の供給システム、24時間連続運転システム、 （3） 技術指導および技術教育 　　決済システムなど高度な信頼性が要求される用途での使用 （4） お客様のご指定による製品試験または検査 　③屋外での設備、化学的汚染または電磁的な影響を受ける可能性 7.輸出管理 　　のある環境での用途など、カタログ類に記載された仕様や条件・ 　　環境の範囲を逸脱して取り扱われる、または使用される可能性 当該製品または技術資料を輸出または非居住者に提供する場合は、安全保障 　　のある用途での使用 貿易管理に関する日本および関係各国の法令・規制に従ってください。 　　なお、お客様が上記の用途での使用を望まれる場合には、必ず 　　弊社の問合せ窓口までご相談をお願いいたします。 以上の内容は、日本国内での取引および使用を前提とするものです。日本以外 での取引及びご使用に関しては弊社の問合せ窓口までご相談をお願いいたしま す。また、海外のみで販売している当該製品に関する保証は日本国内では一切 行いません。 11

Assist Wheel Drive（ アシストホイールドライブ） jp.idec.com 〒532-0004 大阪市淀川区西宮原2-6-64 お問合せはこちらから • 本カタログ中に記載されている社名及び商品名はそれぞれ各社が商標または登録商標として使用している場合があります。 • 仕様、その他記載内容は予告なしに変更する場合があります。 P1789-4　本カタログ記載の情報は、2025年1月現在のものです。
