生産現場のタブレットに安全機能をプラス。セーフティコマンダ「HT4P形」有線LAN、メカニカルスイッチ搭載タイプ

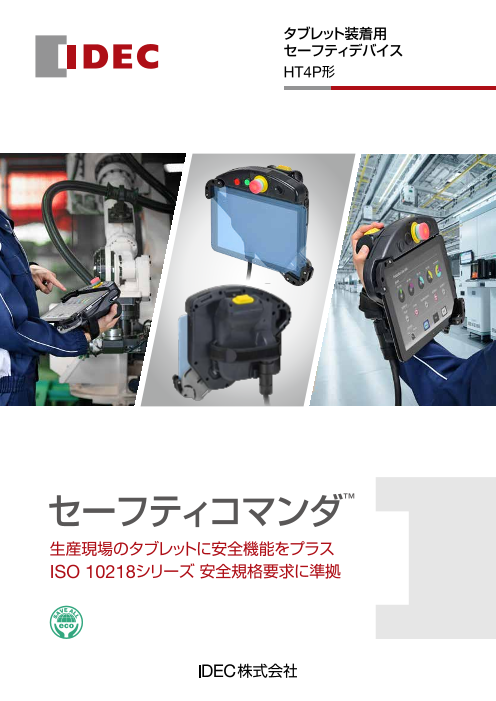

タブレット装着用 セーフティデバイス HT4P形 セーフティコマンダ™ 生産現場のタブレットに安全機能をプラス ISO 10218シリーズ 安全規格要求に準拠

メカニカルスイッチ搭載可能 NEW USB/LAN変換器・ USB Power Delivery内蔵 NEW • 当社LBシリーズ最大3個搭載可能（*1） • 有 線LAN通信により環境に左右 • 確実な操作性　• 様々な用途、規格に対応 されない安定した通信が可能 *1） 当社出荷時にご希望のスイッチを取り付けて出荷します。 受注生産品の組合わせはP7をご覧ください。 • USB Power Delivery 標準在庫品 特殊対応品（搭載例） により通信しながら • メカスイッチなし • TSシリーズ ジョイスティック USB充電が可能、 タブレットのバッテリ 切れの心配なし 受注生産品（搭載例） • 照光押ボタンスイッチ（赤） • 照光押ボタンスイッチ（緑） • キーセレクタスイッチ ❚ LEDインジケータ付非常停止用押ボタンスイッチ セ ーフティロック、セーフティポテンシャル、直接開路動作機能を搭載 NEW ❚ ISO 13850:2015に対応した照光式非常停止用押ボタン スイッチ（ボタン色：白、点灯色：赤）を搭載したモデル セーフティロック、セーフティポテンシャルなどの IDEC独自機能に加え、 有効／無効状態が直感的に把握できる照光タイプを搭載 ❚ 非常停止スイッチガード 後付け可能なガードを用意 （アクセサリ） 無効状態（消灯） 有効状態（赤点灯） HT4P形 高機能タイプ 有線LAN接続 メカニカル スイッチ搭載 10～13インチ ❚ 縦・横操作したい位置で操作可能 ❚ 10～13インチのタブレットに NEW エルゴノミクスデザインで操作性向上 安全機器を簡単装着 • 回 転式グリップによりタブレットは縦でも横でも • タブレットに安全機器を簡単に取り付けることが可能 使用でき、緊急操作が必要な非常停止用押 ボタンスイッチは操作しやすい位置に配置可能 • 人 間工学に基づいたグリップ構造とイネーブル + スイッチの配置により、利き手を問わない持ち やすさと操作性を実現 タブレット セーフティコマンダ™ • スライド機構搭載 • 大型タブレット、堅牢タブレットの取付けが可能 縦使い左手保持 横使い右手保持 横使い左手保持 10インチ 13インチ 2

❚ 3ポジションイネーブルスイッチ ❚ 平置き 人間工学に基づいた危険回避のための3ポジション動作で、 安定した平置きができ、机に置いた 作業中の安全を確保 状態で操作が可能 • ISO 10218シリーズで要求される産業用ティーチングペンダントの安全要件に 注） イネーブルスイッチの操作を除きます。 準拠しています。 ❚ 回転ロック解除ボタン NEW ❚ 落下耐性1.2mの堅牢性 ボタンを押している時のみグリップの回転を許可、 不意の落下、持運び時の衝撃を想定しての落下試験を タブレットの自重による不用意な回転を防止 クリアした安心設計（*1） *1） 独自落下試験において、タブレット重量1.1kgまでを 確認したものです。ただし、本製品の耐衝撃性能は 1.2m 無破壊・無故障を保証するものではありません。 ❚ ハンドストラップ or ショルダーストラップ（アクセサリ） • 手持ち操作時の落下防止 • 長時間作業の負担を軽減 ❚ IP54保護構造 水のひまつ、塵やホコリの環境下 でも使用可能 • シ ョルダーストラップには 一定以上の負荷がかかると 外れる安全機能を搭載 Safety Commander™ （特許出願中） ❚ 伸縮ロック錠 防水コネク NEW ❚ タ／ 不用意なタブレットの取外しを防止 有線LAN・スイッチ接点・電源接続ケーブル（アクセサリ） • コ ネクタによりワンタッチで ❚ 伸縮ロックレバー ケーブルの着脱が可能 • メンテナンスが容易ホルダの伸縮をロック ❚ 可動式取付けフック&スペーサ NEW タブレット装着時、タブレットの電源/音量ボタン等の干渉を防止 • 取 付けフックの 位置変更が可能 ❚ 壁取付 壁掛け金具（アクセサリ）により、 盤面に固定しての操作も可能 • 取 付けスペーサの 注） イネーブルスイッチを必要としない操作 位置変更が可能 に限ります。 3

お客様の導入メリット 導入済みタブレットの安全性向上 専用端末の開発を不要に BEFORE BEFORE ❚ タブレットのみで機器を制御 ❚ 開発費、生産コスト大 ❚ 安全機器がないため危険 ❚ 部品廃止対応が大変 ❚ 安全規格に対応していない ❚ ボタンが多く操作が複雑 ❚ 無線のためノイズの影響を受ける AFTER AFTER ❚ 安全機器による安全性向上 ❚ ハード開発不要、ソフトのみで対応 ❚ 国際安全規格に準拠 ❚ 低コスト ❚ 有線LANで通信できるため安心 ❚ 操作が簡単、わかりやすい 制御盤のタッチパネルの置換えに 機械に近づいての操作を可能に BEFORE BEFORE ❚ 複数の制御盤にタッチパネル搭載 ❚ 大型機械の制御に固定タッチパネルを使用 ❚ メンテナンスの際は複数の作業員で声を掛け合って操作 AFTER AFTER ❚ 1台で複数現場を運用 ❚ 固定タッチパネルと併用し、Webブラウザ機能や ❚ 制御盤のコストダウン、省スペース化 リモートデスクトップ機能によりタブレットでも操作可能に ❚ タッチパネル削減 ❚ 必要な箇所に近づいての操作も可能になり作業員を削減 Webブラウザ or リモートデスクトップ 4

活用シーン ロボットティーチング 大型装置、機械の操作制御 自動車生産ライン、 半導体製造装置、チップマウンタ、 AGV、AMRなどの 搬送ラインの制御 食品機械、包装機械などの装置制御 マニュアル制御 タブレット用ソフトのご提案 ご使用のタッチパネルのWebブラウザ機能や、 ① Webブラウザ機能 PCのリモートデスクトップ機能を使用すれば、 タッチ パネル 既存のソフトを活用してタブレット上で操作制御 を行うことができます。 リモートデスクトップ機能 ② また、Webエディタ機能を持ったPLCであれば、 PC タブレットの画面を簡単に作成することができ ます。 Webエディタ機能 ③ Webブラウザで表示 PLC 機械に近づいての操作が可能に 5

HT4P 形 セーフティコマンダ™ • 認証製品の詳細は当社ホームページをご覧ください。 No. 名称 内容 ⑩ ② ① 非常停止用押ボタンスイッチ XA1E-LV302Q4R／ ③ XA1E-LV3SG02Q4WR（IDEC） ④ ② イネーブルスイッチ HE6B-M200Y（IDEC） ① ③ グリップユニット 製品の持ち手 ④ タブレットホルダユニット タブレット固定部 ⑤ フックトップ – ⑥ フックベース – ⑪ ⑫ ⑦ ロックレバー タブレットホルダの伸縮固定用レバー ⑧ 伸縮ロック錠 タブレットホルダの伸縮固定用ロック錠、 ⑬ （伸縮ロック解除キー2個付属） ⑤ ⑨ スペーサー – ⑧ ⑩ USBポート Type-C ⑨ ⑪ スライドアーム – ⑦ ⑫ ハンドストラップ 付属品 ⑥ ⑬ ケーブル アクセサリ（別売） 種類［形番］ 本体 販売単位：1個 使用スイッチ 品名 タブレット対応サイズ 形番（ご注文形番） 非常停止用押ボタンスイッチ イネーブルスイッチ メカニカルスイッチ（*1） HT4P形 セーフティコマンダ™ HT4P-SLNPL 照光式非常停止用押ボタンスイッチ XA1E-LV302Q4R – （ボタン色：赤、点灯色：赤）搭載モデル HT4P-SLSPL-R※※※※ （ボタン色：赤、点灯色：赤） ● 10～13インチ HE6B-M200Y HT4P形 セーフティコマンダ™ HT4P-SLNPL-W 照光式非常停止用押ボタンスイッチ XA1E-LV3SGQ402WR – （ボタン色：白、点灯色：赤）搭載モデル HT4P-SLSPL-W-R※※※※ （ボタン色：白、点灯色：赤） ● *1） メカニカルスイッチ搭載タイプの詳細はP7をご覧ください。 保守用部品（別売） ご注文形番にてご注文ください。 品名 外観 仕様 形番（ご注文形番） 販売単位 備考 ハンドストラップ PP他 HT9Z-4PS1 1個 手の甲にかけるタイプのストラップ 伸縮ロック解除キー 金属製 HT9Z-4PK01 1個 2個入り フックトップ ： ゴム製 フック（本体付属形状） フックベース ： 樹脂製 タブレットを固定するフック スペーサ ： アルミ製 HT9Z-4PHZ1 1個 （ フックトップ、フックベース、スペーサ（14ｍｍ）2本、 ゴムチューブ ： ゴム製 ゴムチューブ（8ｍｍ）2本、リベット） フックトップ（本体付属形状） ゴム製 HT9Z-4PHZ1-F 1個 フックトップ2個入り アクセサリ（別売） ご注文形番にてご注文ください。 品名 外観 仕様 形番（ご注文形番） 販売単位 備考 タブレット厚み調整キット スペーサ：アルミ製 準パーツに追加 A ゴムチューブ：ゴム製 HT9Z-3PHB08 スペーサ4個／ タブレットの厚み9～17mmの場合は標 ゴムチューブ4個 してご使用ください。 タブレット厚み調整キット スペーサ：アルミ製 B ゴムチューブ：ゴム製 HT9Z-3PHB14 スペーサ4個／ タブレットの厚み17～23mmの場合は標準パーツに追加 ゴムチューブ4個 してご使用ください。 タブレット厚み調整用、 約100mm（内径ø6mm、外形ø9mm） ゴムチューブ ゴム製 HT9Z-3PHC10 1個 • ア ルミスペーサをお客様にてご用意される場合にカットし てご使用ください。詳しくは取扱説明書「12」オプション／ 保守用部品の※16、17項の注記をご覧ください。 ショルダーストラップ PP他 HT9Z-4PS2 1個 肩にかけるタイプのストラップ。安全のためストラップに 一定以上の負荷がかかると紐が外れます。 ケーブル（ 5m） 2重シールドケーブル D-sub37p HT9Z-4PC15MC 1個 D-sub37ピン（プラグ） 25芯、 （嵌合固定ねじ：♯4-40 インチねじ） 電源：AWG20 ケーブル バラ線 その他：AWG24 HT9Z-4PC1※M 1個 バラ線タイプ • ※（長さ：m）：5、10、15、20 非常停止 ガード スイッチガード 樹脂製 HT9Z-4PG1 1個 非常停止用押ボタンスイッチの 取付用ネジ： M3 × 8mm皿頭タッピングネジ2個付属 壁掛け金具 アルミ製 HT9Z-4PF1 1個 本体ユニットの、壁掛け固定が可能。 ビスの取付ピッチはVESA規格に対応しています。 フックトップ ： ゴム製 タブレットを固定するフック フック（*2） フックベース ： 樹脂製 スペーサ ： アルミ製 HT9Z-4PHZ 1個 （ フックトップ、フックベース、スペーサ（14ｍｍ）2本、 ゴムチューブ ： ゴム製 ゴムチューブ（8ｍｍ）2本、リベット） フックトップ（*2） ゴム製 HT9Z-4PHZ-F 1個 フックトップ2個入り *2） タブレット保持に不安のある方は、こちらもお使いいただけます。付属品のフックよりも強固にタブレットを固定できますが、画面上を深く覆うように設置されますので、ご使用の タブレットによっては画面の一部がフックで遮蔽される可能性があります。実際の大きさについては当社ホームページから外形図データをご確認ください。 • リベットが破損した場合は、右記のリベットをご購入いただきご使用ください。メーカー：（株）廣杉計器　形番：N-4060 6 標準価格についてはホームページをご覧ください。

HT4P 形 セーフティコマンダ™ メカニカルスイッチ搭載タイプ（受注生産品） 以下のLBシリーズ メカニカルスイッチの組合わせを受注生産品として準備しています。 販売単位：1個 非常停止用押ボタンスイッチ メカニカルスイッチ 形番（ご注文形番） ボタン色：赤、点灯色：赤 ボタン色：白、点灯色：赤 搭載位置 取付イメージ XA1E-LV302Q4R XA1E-LV3SG02Q4WR ① ② ③ HT4P-SLSPL-R0001 ● – セレクタスイッチ – – 2ノッチ／2a接点／各位置停止 ／矢形ハンドル HT4P-SLSPL-W-R0001 – ● LB6S-2T2 HT4P-SLSPL-R0002 ● – セレクタスイッチ – – 3ノッチ／2a接点／各位置停止 ／矢形ハンドル HT4P-SLSPL-W-R0002 – ● LB6S-3T2 HT4P-SLSPL-R0003 ● – 鍵付セレクタスイッチ – – 2ノッチ／2a接点／各位置停止 ／ディスクタンブラー HT4P-SLSPL-W-R0003 – ● LB6K-2T2A HT4P-SLSPL-R0004 ● – 鍵付セレクタスイッチ – – 3ノッチ／2a接点／各位置停止 ／ディスクタンブラー HT4P-SLSPL-W-R0004 – ● LB6K-3T2A HT4P-SLSPL-R0005 ● – 照光押ボタンスイッチ 照光押ボタンスイッチ 鍵付セレクタスイッチ 赤／1a接点／モメンタリ 緑／1a接点／モメンタリ 3ノッチ／2a接点／各位置停止 LB6L-M1T14R LB6L-M1T14G ／ディスクタンブラー HT4P-SLSPL-W-R0005 – ● LB6K-3T2A HT4P-SLSPL-R0006 ● – 照光押ボタンスイッチ 照光押ボタンスイッチ セレクタスイッチ 赤／1a接点／モメンタリ 緑／1a接点／モメンタリ 2ノッチ／2a接点／各位置停止 HT4P-SLSPL-W-R0006 – ● LB6L-M1T14R LB6L-M1T14G ／矢形ハンドル LB6S-2T2 HT4P-SLSPL-R0007 ● – 照光押ボタンスイッチ 鍵付セレクタスイッチ 緑／1a接点／モメンタリ – 3ノッチ／2a接点／各位置停止 07 – ● LB6L-M1T14G ／ディスクタンブラー HT4P-SLSPL-W-R00 LB6K-3T2A HT4P-SLSPL-R0008 ● – 照光押ボタンスイッチ セレクタスイッチ 緑／1a接点／モメンタリ – 2ノッチ／2a接点／各位置停止 LB6L-M1T14G ／矢形ハンドル HT4P-SLSPL-W-R0008 – ● LB6S-2T2 HT4P-SLSPL-R0009 ● – 押ボタンスイッチ 押ボタンスイッチ セレクタスイッチ 白／1a接点／モメンタリ 白／1a接点／モメンタリ 2ノッチ／2a接点／各位置停止 09 – ● LB6B-M1T1W LB6B-M1T1W ／矢形ハンドル HT4P-SLSPL-W-R00 LB6S-2T2 HT4P-SLSPL-R0010 ● – 押ボタンスイッチ 照光押ボタンスイッチ セレクタスイッチ 黒／1a接点／モメンタリ 緑／1a接点／モメンタリ 2ノッチ／2a接点／各位置停止 HT4P-SLSPL-W-R0010 – ● LB6B-M1T1B LB6L-M1T14G ／矢形ハンドル LB6S-2T2 • 上記構成以外の組合わせも、特殊品として対応が可能ですのでご相談ください。 • メカニカルスイッチ搭載位置 • 配線例 ①照光押ボタンスイッチ：1a接点 ① ② ③ スイッチ①（NO1） スイッチLED用① LED ②照光押ボタンスイッチ：1a接点 • ① ②のスイッチ、LEDのコモン スイッチ②（ は共通になります。 NO1） スイッチLED用② LED • LED照光には電流制限用抵抗と 整流回路が内蔵されています。 スイッチ・LED共通①②COM • ③ のスイッチは2a接点で独立 ③セレクタスイッチ：2a接点 コモンになります。 スイッチ③（NO1） スイッチ③（COM1） スイッチ③（NO2） スイッチ③（COM2） スルー電源出力機能（特殊対応） 近日対応予定 • DCジャックなどで充電するタブレットにも対応。 • ケーブルからタブレットに必要な電源をダイレクトに供給できるスルー電源 出力端子を搭載した特殊対応可能。 スルー電源出力端子 タブレットのDCジャック等 タブレット用電源 標準価格についてはホームページをご覧ください。 7

HT4P 形 セーフティコマンダ™ 一般仕様 －10～＋55℃ 保護構造 IP54（*7） （ USB非接続時/製品非保持状態） 対応タブレット タブレット対角線長 : 使用周囲温度（*3） －10～＋40℃ サイズ 290～380mm（縮小時270mm～） （ USB接続時/製品非保持状態） 対応 画面サイズ : 10～13インチ 環 境 －10～＋35℃（*4） タブレット 対応タブレット厚み 標準 : ～9mm（*9） 仕 （ 製品保持状態）（ ただし、氷結しないこと） 構（*8） 様 造 対応OS （*11） 保存周囲温度 －20～＋55℃（ただし、氷結しないこと） 仕 対応タブレット重量 様 max. 1.1kg（参考値） 使用周囲湿度 30～85%RH（ただし、結露なきこと） 約 保存周囲湿度 30～85%RH（ただし、結露なきこと） 880g 質量（約）（*10） 約2210g（ ケーブル（アクセサリ・ 汚染度 3 D-Subタイプ）含む） 定格絶縁電圧 50V グリップユニット回転角度 約120° 過電圧カテゴリ Ⅱ 筐体色 黒 主電源：DC24V（DC20.4V～DC28.8V） 通信 USB 2.0 デバイス 非常停止用押ボタンスイッチ High speed（480Mbps） 定格入力電圧 LEDユニット：DC24V（DC21.6V～DC26.4V） USB PD Source メカニカルスイッチLBシリーズ USB仕様 給電 出力： 30W LEDユニット：DC24V（DC21.6V～DC26.4V） 5V-3A、9V-3A、15V-2A、20V-1.5A 主電源：2.0A max. ケーブル USB Type Cコネクタ ケーブル長：0.5m以下 非常停止用押ボタンスイッチ 消費電流 LEDユニット：11mA Ethernet 通信 IEEE802.3i 10BASE-T、100BASE-TX 電 メカニカルスイッチLBシリーズ 仕様（*12） 気 LEDユニット：5mA 内部回路と絶縁 パルストランス 的 仕許容瞬断時間 1ms IEC/EN 60947-5-1 様 IEC/EN 60947-5-5 （*1）耐電圧 主電源DC24V＋／－端子－FE端子間： （XA1E-LV302Q4R、XA1E-LV3SG02Q4WR） AC500V 1分間 （*2） 適用規格 IEC/EN 60947-5-8 絶縁抵抗 主電源DC24V＋／－端子－FE端子間： （HE6B-M200Y） 100MΩ以上（DC500Vメガ） UL 508 非常停止用 UL 60947-1 押ボタンスイッチ（*6） UL 60947-5-1 XA1E-LV302Q4R 2A/DC30V（抵抗負荷） UL 60947-5-5 （ボタン色：赤、点灯色：赤） 1A/DC30V（誘導負荷） CSA C22.2 No.14 接点 XA1E-LV3SG02Q4WR 定格 （ボタン色：白、点灯色：赤） 安全規格 IEC/EN 61010-1 IEC/EN 61010-2-201 （*5） イネーブルスイッチ 1A/DC30V（抵抗負荷） ISO 12100 HE6B-M200Y（*6） 0.7A/DC30V（誘導負荷） 用途規格 IEC 60204-1 メカニカルスイッチ ISO 10218-1 LBシリーズ（*6） 0.1A/DC30V（抵抗負荷） ISO 10218-2 EMC仕様 Immunity Zone Zone A（IEC/EN61131-2） EMC規格 IEC/EN 61131-2 UL 508 機 5～8.4Hz ：片振幅 3.5mm 械振動 8.4～150Hz ：加速度 9.8m/s2 UL認証規格 UL 60947-5-5 CSA C22.2 No.14 的 （3方向 各2時間） 仕 様衝撃 147m/s2、11ms （6方向 各5回） *1） 接続する電源からのノイズによって、USB給電／通信およびタブレットの誤動作や破壊 の恐れがある場合、他の電源から独立したUSB給電専用電源をご使用ください。 IGSAP S221033010L1 Class2もしくはSELV電源を使用してください。本製品は活線挿抜には対応していませ んので、主電源への配線接続／取外しは接続する電源がOFFの状態で行ってください。 Safety2.0適合審査登録制度　適合証明取得 *2） 非常停止用押ボタンスイッチとメカニカルスイッチLBシリーズのLEDユニットには電流 制限用抵抗と整流回路が内蔵されています。 本製品は、一般社団法人セーフティグローバル推進機構（IGSAP）が推進する *3） 使用周囲温度40℃以上で使用する場合は、取扱説明書「4」仕様の※13項の注記に Safety2.0適合審査登録制度において、以下で示すSafety2.0の適合スコープ、 従ってご使用ください。 適合基準レベル、適合条件で適合証明を取得しています。 *4） 長時間の給電でタブレットホルダユニットが発熱します。低温やけどの原因となります 適合条件を満足しない場合は、Safety2.0適合範囲外となりますので、お客様の のでタブレットホルダユニットを保持したままの長時間給電は行わないでください。 責任において十分なリスクアセスメントを実施し、本製品を適切にご使用ください。 *5） 構成品目の製品仕様です。 *6） UL認証定格 • 適合スコープ　： タブレット型端末（以下タブレット）と組み合わせて安全性・ 非 常停止用押ボタンスイッチ／イネーブルスイッチ： 作業性の向上を実現するドッキングペンダント DC30V/1A max. (Res)、DC30V/0.7A max. (Pilot Duty) 適合基準レベル： 1 メカニカルスイッチ： DC30V/0.1A max. (Res) *7） USBケーブル接続時は除く。 • 適合条件 *8） 形状によって当てはまらない場合があります。また重量については保証するものでは 本製品は取り付けるタブレット型端末に次の機能を備えることにより、 ありません。 Safety2.0適合システムとして使用いただくことができます。 *9） アクセサリのタブレット厚み調整キットでタブレット厚み23mmまで取付け可能です。 ・ タブレット型端末が有効に機能していることを人に伝達する機能 タブレット厚み9mm～17mmの時はHT9Z-3PHB08、タブレット厚み17mm～23mm の時はHT9Z-3PHB14を標準パーツに追加してご使用ください。 ・ リスク関連情報（*13）を画面表示する機能や音・振動などによって使用者 *10） ハンドストラップ他アクセサリを除く。 に伝達する機能 *11） 詳細は下記「USB-Ethernetコンバート機能」を参照ください。 *13） 危険源となる機械の動作状態や位置情報などのリスクに関する情報で、 *12） USB-Ethernetコンバート機能 人の危険察知・認識の容易化や正確化に役立ち、人の危険行動の減少 USB-Ethernetコンバート機能はWindowsタブレットに専用ソフトウェアドライバを や安全行動の促進を目的とするものです。Safety2.0適用システムとし インストールすることで使用可能です。 てのご使用にあたっては、必ず製品に同梱または下記URLに掲載されて 本機能はMAXLINEAR社の専用IC（形番：XR22801）によって実現されます。 専用ソフトウェアドライバは下記、MAXLINEAR社のWebサイトよりダウンロードし、 いる「Safety2.0アプリケーションマニュアル」を合わせてご覧ください。 Webサイトに記載されている使用条件に従ってご使用ください。 対応するOSの種類、バージョンについても下記Webサイトでご確認ください。 「Safety2.0アプリケーションマニュアル」 https://www.maxlinear.com/support/design-tools/software-drivers URL： https://product.idec.com/?product=HT3P_ ソフトウェア使用前に下記WebサイトよりErrata情報を確認し、情報に従って取り扱い をお願いします。 HT4P-SAFETY2 https://www.maxlinear.com/product/interface/bridges/usb-ethernet- bridges/xr22801#documentation 8

HT4P 形 セーフティコマンダ™ 外形寸法図 （単位：mm） 本体 非常停止用押ボタンスイッチ 形番：XA1E-LV302Q4R／ イネーブルスイッチ XA1E-LV3SG02Q4WR（IDEC） 形番：HE6B-M200Y（IDEC） 259 133 113 USBポート （Type-C） スペーサ 最小格納時 334 最大展開時 タブレットホルダユニット コネクタ 形番：RTS716N26P03 （ Amphenol Corp.） 伸縮ロック錠 グリップユニット ロックレバー スライドアーム 9 239 291

HT4P 形 セーフティコマンダ™ 外部インターフェイス HT4P本体側 ケーブル D-sub37p HT4P-SLNPL、 HT4P-SLSPL-R※、 コネクタ記号 芯線色（*1） ピン番号（*2） 機能名称 HT4P-SLNPL-W HT4P-SLSPL-W-R※ （標準在庫品） （メカニカルスイッチ搭載タイプ） A 黒 1 DC24V＋ DC24V＋ B 白 2 主電源 DC24V－ DC24V－ C シールド （内部／外部） 21 機能接地端子 機能接地端子 D 青 5 TPO＋（送信データ＋）TPO＋（送信データ＋） E 白／青 6 TPO－（送信データ－）TPO－（送信データ－） Ethernet F 橙 7 TPI＋（受信データ＋）TPI＋（受信データ＋） G 白／橙 8 TPI－（受信データ－）TPI－（受信データ－） Ｈ 青 11 － スイッチ③（NO1） J 灰 12 － スイッチ③（COM1） HT4P本体側コネクタ K 橙 13 － スイッチ③（NO2） メーカー ：Amphenol Corp. L 紫 14 － スイッチ③（COM2） 形番 ：RTS716N26P03 M 桃 15 メカニカル スイッチ － スイッチ②（NO1） N 若草 16 － スイッチ①（NO1） • お客様でケーブルを用意する際の注意点 P 白／赤 17 － スイッチLED用② ① 主電源に接続するケーブルにはAWG20未満 R 白／緑 18 － スイッチLED用① の細いケーブルは使用できません。AWG20 S 白／黄 19 － スイッチ・LED共通①②COM 以上の太いケーブルを使用ください。 Ｔ 白／茶 27 LED（ X1） LED（ X1） ② Ethernetを配線するケーブルにはカテゴリ U 白／青 28 LED（ X2） LED（ X2） 5以上のLANケーブルと同等の伝送特性を V 白／灰 29 非常停止用 接点 押ボタン 1（NC） 接点1（NC） W 白／橙 30 スイッチ 接点1（もつケーブルを使用し、Ethernetケーブル NC） 接点1（NC） X 白／紫 31 接点2（NC） 接点2（NC）全体をシールドで遮蔽してください。 Y 白／桃 32 接点2（NC） 接点2（NC） （内部シールド） Z 赤 33 接点1（COM） 接点1（COM） ③ 主電源、非常停止用押ボタンスイッチ、イネー a 緑 34 イネーブル 接点1（NO） 接点1（NO） ブルスイッチのケーブルに加えてシールド付 b 黄 35 スイッチ 接点2（COM） 接点2（COM） きEthernet用ケーブル全体をさらにシール c 茶 36 接点2（NO） 接点2（NO） ドで遮蔽してください。（外部シールド） *1）オプションケーブル「HT9Z-4PC1※M」のバラ線芯線色。 *2）オプションケーブル「HT9Z-4PC15MC」のD-sub37pコネクタピン番号。 • ピン番号3、4、9、10、20、22～26、37に配線はありません。 システム構成 HT4Pセーフティコマンダ™ ケーブル コントローラ 外部シールド 非常停止用 押ボタンスイッチ LED 非常停止用押ボタンスイッチ LED信号×1 非常停止用押ボタンスイッチ 接点 非常停止用押ボタンスイッチ 接点信号×2 イネーブルスイッチ イネーブルスイッチ接点信号×2 メカニカルスイッチ【SW①②】 メカニカルスイッチ LED信号×2（最大） 　 接点信号×2（最大） メカニカルスイッチ【SW③】 独立接点信号×2 内部シールド USB/LAN変換 & Ethernet USB Power Delivery 主電源 主電源 機能接地端子 （*3） （*4） *3） 内 部シールドと外部シールドは両方とも 機能接地端子に接続してください。 USB *4） 内 部シールドと外部シールドは両方とも Type-C 機能接地にしてください。 機能接地（FE） タブレット USB通信/給電 安全に関するご注意 • 取付け、取外し、配線作業および保守・点検は、必ず電源を切って行ってください。感電および火災の危険があります。 使用上のご注意 HT4P形の取付け、配線作業、運転および保守、点検を行う前に、取扱説明書をよくお読みいただき、正しくご使用ください。 取付方法や配線、保守に関する詳細は、下記URLより取扱説明書をご確認ください。 URL HT4P形 ---------------------------------https://product.idec.com/?product=HT4P HT4P形メカニカルスイッチ搭載タイプ----https://product.idec.com/?product=HT4P-LB HT4P形 HT4P形メカニカル スイッチ搭載タイプ 10

HT3P 形 セーフティコマンダ™ HT3P 軽量・ベーシックタイプ 8～11インチ 形 （特許出願中） ❚ 8～11インチタブレット搭載可能 伸縮式ドッキング構造により画面8～11インチ、スペーサの付替えにより 厚み～24mm（*1）までのタブレットに対応。厚みのある堅牢タブレットも取付可能。 *1） 標準 : ～10mm、アクセサリ「タブレット厚み調整キットA」使用時： ～18mm、アクセサリ「タブレット厚み調整キットB」使用時： ～24mm 画面サイズ：8～11インチ 厚み：～24mm ❚ LEDインジケータ付非常停止用押ボタンスイッチ セーフティロック、セーフティポテンシャル、直接開路動作機能を搭載 NEW ❚ ISO 13850:2015に対応した照光式非常停止用押ボタンスイッチ （ボタン色：白、点灯色：赤）を搭載したモデル セーフティロック、セーフティポテンシャルなど のIDEC独自機能に加え、有効／無効状態が 直感的に把握できる照光タイプを搭載 無効状態（消灯） 有効状態（赤点灯） ❚ 回転式グリップ 作業者の持ち易い位置で 保持が可能、タブレット は縦でも横でも使用可能 横使い右手保持 縦使い左手保持 横使い左手保持 ❚ 3ポジションイネーブルスイッチ 人間工学に基づいた危険回避のための3ポジション動作で、作業中の安全を確保 注）ISO 10218シリーズで要求される産業用ティーチングペンダントの安全要件に準拠しています。 ❚ USB充電ポート ❚ 壁取付 タブレットに充電しながらの使用が可能、 壁掛け金具（アクセサリ）により、 使用中のバッテリ切れの心配なし 盤面に固定しての操作も可能 注） DC5V-1.5A 出力 注） イネーブルスイッチを必要としない操作に限る。 ❚ 伸縮ロック錠 不用意なタブレットの取外しを防止 ❚ 伸縮ロックレバー ケーブル5m付属 フォルダの伸縮をロック可能 （末端：ナイロンコネクタ付） ❚ 種類［形番］ 販売単位：1個 品名 形番（ご注文形番） ❚ システム構成 HT3P形 セーフティコマンダ™ HT3Pセーフティコマンダ™ 照光式非常停止用押ボタンスイッチ HT3P-SLNP-5M ケーブル （ボタン色：赤、点灯色：赤）搭載モデル 非常停止用 接点 HT3P形 セーフティコマンダ™ 押ボタンスイッチ 照光式非常停止用押ボタンスイッチ HT3P-SLNP-5M-W DC24V （ボタン色：白、点灯色：赤）搭載モデル LED ❚ 仕様 イネーブル 接点 スイッチ 項目 仕様 DC24V コントローラ 保護構造 IP54 構造仕様 取付可能 タブレットサイズ 8～11inch 非常停止用 USB電源（7.5w） XA1E-LV302Q4R／ 取付スイッチ仕様 押ボタンスイッチ XA1E-LV3SG02Q4WR（IDEC） イネーブルスイッチ HE5B-M2PY（IDEC） USB port：Type-C USB 電源 USB電源 Type-C タブレット 7.5w 外部ケーブル ケーブル接続方法 5mケーブル付属 USB給電 11
