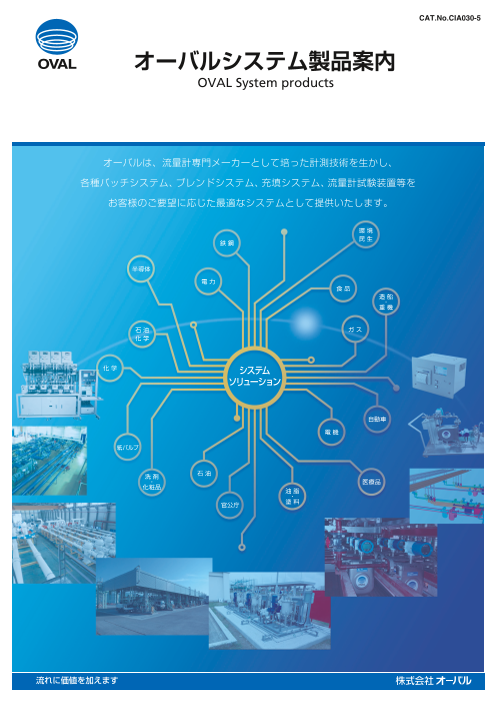

CAT.No.CIA030-6 オーバルシステム製品案内 OVAL System products オーバルは、流量計専門メーカーとして培った計測技術を生かし、 各種バッチシステム、ブレンドシステム、充填システム、流量計試験装置等を お客様のご要望に応じた最適なシステムとして提供いたします。 環 境 民 生 鉄 鋼 半導体 電 力 食 品 造 船 ・ 重 機 石 油 ガ ス 化 学 化 学 システム ソリューション 自動車 電 機 紙パルプ 洗 剤 石 油 ・ 医療品 化粧品 油 脂 ・ 官公庁 塗 料

設計・設置・工事・保守 小さなものから大きなものまで ワンストップでご提供 オーバルは流体機器専門メーカーとしての計測技術のみならず、多種多様な 現場でお客様のご要望に応じたシステム構築を実現化してまいりました。 どんな些細なことでも 豊富な経験をフル活用し、 ご相談ください！ どんなニーズにも お応えします！ 調査 打ち合わせ どんなざっくりとした御要望でもご相談ください。 ONE--STOP 設計 多くの現場のシステム構築を実現化してきたオーバルが 最善の設計・ご提案をさせていただきます。 調査 保守 設計 制作 安全・安心・高品質のシステム構築を実現化する製品を 丁寧に仕上げてまいります。 SYSTEM SOLUTION システムソリューション 試運転 製作 施工・設置 施工・設置、試運転確認を実施し、お客様が安心・安全に 試運転 御使用いただける準備をいたします。 施工 ALL OVAL 保守 納入した製品を長くご愛用いただけるよう万全のサポート メンテナンス 体制を整えております。 サポートさせていただいた間の知識なども生かして、長く 更新 ご使用いただいたシステムをより良い形で、その時代に あったシステム構築のご提案をさせていただきます。 We add value to the flow. 流れに価値を加えます 2

バッチシステム 移動式の小さな設備から多液を総合的にコントロールできる大規模設備まで多種多様なご要望に対応いたします。 バッチシステムの基本構成 バッチシステムの特長 「高精度な流量計」「定量機構」「バルブ」の3つからなる 1. 流体の受入・出荷管理、仕込工程管理、移送管理などの合理化に最適 シンプルな構成 2. 簡易形から複雑なプロセス制御まであらゆるニーズに対応 設 定 定量機構 3. 流量計専門メーカーとして蓄積してきた技術力と、最新のエレクトロニクス ①定量機構で ②流量計の積算値が 技術を結合し、各プロセスに最適なシステムの構築を実現 　希望量を設定 　設定値に達すると 　定量機構から信号が出る 4. 石油、化学、食品、塗料、薬品などの生産出荷工程で多くの実績 ポンプ 流量計 定量バルブ ③バルブを自動 こんなにシンプルな構成 　閉止し定量制御 を基本に、あらゆるニーズに マッチしたシステム構築を 新たなニーズにも百戦錬磨の経験値と 実現化してきたんだね。 技術力でご提案いたします。 バッチシステムの動作パターン ON バルブ {制限流量信号 動作説明 一段開信号） OFF ON 操作信号 （ 上限流量信号 スタートボタンを押すと同時に、バルブは、所定の開度に開きます（初期流量）。 OFF （全開信号） 上限流量開 一定量（初期設定値＝A点からB点まで）流れると全開し、C点まで計量すると 制限流量開 上限流量 自動的にバルブは絞られ、所定の開度に維持されます（終期流量）。 C 流 D点に達すると閉止信号が発信されますが、バルブの動作遅れがあるため、実際 量 スタート信号 ストップ信号 にバルブが閉じられるのはE点となります。行き過ぎ予測量により設定量で閉 制限流量 制限流量 （初期流量） （終期流量） B D 止します。 バッチ終了 この様にして、安全、かつ正確な計量が可能となります。 A 時間 E 行き過ぎ予測量 尚、A→B間、C→D間のバルブ開度調整は、あらかじめ設定しておきます。 初期流量制限 （初期設定値） バッチ量 終期流量制限 ※コントロールバルブを使用することにより流量制御をしながらの定量バッチも可能です。 （終期設定値） （設定値） バッチシステムの種類 バッチシステムの中枢となる定量機構には、次のような種類があります。 方 式 形 式 設定方式 バルブ制御用定量信号 特 長 直 結 ・現場における繰返し操作に適しています。 計 空気 数 カウンタ式定量計 押ボタン ・全て空気圧で作動するため、爆発危険場所などで安全に 部 LW74E、76E （1段または 2段閉止） 使用できます。 方 式 ・LW74Eは1段閉止、LW76Eは2段閉止です。 ・遠隔集中管理およびシーケンス制御に最適です。 バッチカウンタ 押ボタン 電気 EL1812 （2段開閉） ・多液種のタンクブレンド、仕込み工程の省力化に適します。 バ ・スケーラが内蔵されています。 ッ チ カ ウ ン タ ・防爆構造、各種フェールセーフ機構により、現場において安全な 方 操作が可能です。 式 防爆形バッチカウンタ LEDカウンタ 電気 ・LPG、化成品などの出荷管理に適します（Modbus 通信機能付き）。 EL7320 押ボタン （2段開閉） ・各種パラメータの設定、読み出し、運転状況の確認、 異常警報等充実した機能を持っています。 ・温度補正が可能です。 ※：バッチシステムには、この他にドラム缶、ローリー車、タンク車による石油製品などの出荷管理を対象とした専用システムがあります。 3

可搬式バッチシステム 流量計制御盤、配管機器を台車に載せた、コンパクトで移動が容易なシステムです。 ■特長 1.高精度な定量充填、タンク間移送が可能です。 3.既設の設備に容易に接続可能です。 2.移動式なので複数の設備で共用可能です。 4.充填時に発生する有害なガスを回収する機能も追加可能です。 移動式バッチシステム 移動式充填システム 定量弁 制御盤 ペーパー回収ライン 流量計 流量計 制御盤 ノズル 渦巻 受け ポンプ ストレーナ 容器 ご要望の用途に合わせた仕様でパッケージ化いたします。 こちらのURLから動画もご覧になってください！！ 多重定量バッチシステム 原料のバッチ仕込み、ブレンドから製品の充填、出荷までの各プロセスを自動的にトータルコントロールします。 ■特長 1. 事前に登録されている製品配合表にしたがって原料のバッチ仕込みを自動的に実行します。 2. ブレンド完了時点で製品の品質チェック（密度、ブリックス等）が自動的に行えます。 3. 必要に応じて生産完了後CIP 洗浄を自動的に行うことができます。 4. 各種インターロック制御を行えます。 5. 必要に応じ、上位システムとの取合が可能です。 コントロール機構 操作性の高いカラータッチパネル採用 CIP コントローラ CIP 装置 ア 温　 ス 酸 ル 　 チ カ ー リ 湯 ム ラインへ 原料タンク 原料液体 原料粉体 ロードセル ローカルコントローラ ロ ー 調合タンク 調合タンク カ ル コリオリ流量計 コ ン ト ロ ー ラ TIC TIC コリオリ流量計 密度計 密度計 CIP へ CIP へ 4

検定システム 研究機関・検査設備 この設備があれば正確に 計測されていることが証明さ れて安心だね！！ Flow OUT Meter Rotors Flow IN 軸流式容積流量計「UF-X」 高精度流量計校正装置について オーバルは工業用流量計、石油類、石化製品、化学製品、天然ガスなどの取引流量計の製造販売を通して流量計測技術の 実績及び蓄積された校正技術に基づいた「流量計校正設備の設計・製作・工事」までを行っています。 【校正設備・装置について】 液体用流量計の校正又は器差試験を行うときに用いられ、基準や標準となる値を発生させます。 校正や器差試験においては、標準流量計・基準体積管（パイププルーバ、スモールボリュームプルーバ）・ひょう量タンク（ダイバータ）＋はかりシス テムなどが用いられます。 設備の概要は、流量発生装置、標準器、被試験流量計取付部、温度計、圧力計、バルブ類及びこれらを接続する配管、必要に応じてストレーナ や気体分離器などの補助機器によって構成しメータリングスキッド化やオンライン、オフラインにも対応が可能であり、管理、監視、帳票発行、 制御を自動化させることも可能です。 産業技術総合研究所様の検定設備、石油精製会社の出荷設備に関する検定設備、海外校正標準 設備など多方面で採用いただいております。 気体校正設備について 気体の流量校正設備には基準流量計方式とSVメータ（臨界ノズル）方式があります。基準流量計方式はサーボ気体流量計、 超音波流量計、タービン流量計などを基準流量計として使用する校正設備です。SVメータ方式は基準流量計方式と比較し、 より高精度の結果が得られます。 SVメータ（臨界ノズル）とは？ 今や日本のみならず、世界各国の国家流量標準はSVメータが採用されています。 再現性では他に比類する流量計はありません。 正確には流量計ではなく流量発生器のため、流量制御システムは不要で、校正標準に最適です。 定期的校正が必須な一般流量計に対し、可動部分が無いノズルはランニングコストと信頼性でも有利です。 オーバルは、世界の国家流量標準器＝SVメータ（臨界ノズル）のスペシャリスト 世界の流量標準・SVメータを最新のISO準拠の校正付で安価に供給します。 「SVメータ単体 センサ付きISO準拠の筐体 流量演算装置」を三位一体で製作します。 SVメータ対応設備の製作技術と、JCSS取得設備による校正保証能力の２つを持ち合わせているのが特長です。 こんなお客様に推奨します 高精度に計測したいのに気体流量の計測結果が流量計毎に異なる！一体どれが本当なの？ 「気体流量計＋流量コントロールシステム」を現在使っているが、ふらつきを無くしたい！ 製品の合否判定を流量値で行うため、1点計測でも良いから再現性を重視したい！ 社外のお客様に対して、自社の測定結果に計量トレーサビリティ証明を添付したい。 SVメータ 5

無線センサ 現場の「安全見守り」は、オーバルにおまかせください。 920MHz無線ソリューション 現場の様々な課題･･･ 省エネ 省人化 安全・安心 予兆保全 外部電源不要 よく飛ぶ 長寿命 920MHz無線 ●電池駆動型 電力・温度・湿度センサ等 ●従来の2.4GHz 無線（WiFi 等）に比べ、 室内環境、設備の稼働状態、 現場の定期巡回による 高所など危険場所での 故障する前の適切な 電力・水・ガス等の 点検作業を自動化したい データ確認作業を タイミングで設備を →1分間隔の通信で10年寿命！ 通信距離は、２～3倍！ 使用状態などを可視化し 安全に行いたい メンテナンスしたい 障害物を回り込む性質も高い！ ●電池駆動型 無線流量計 ムダを発見したい →1分間隔の通信で7年寿命！ ●自己探索型中継機の使用により、 通信範囲は手軽に拡大可能！ ●エネルギーハーベスト型 無線センサ →電池も不要で半永久的に動作！ ◆ ビニールハウスの温度・湿度管理 例えばビニールハウスで・・・ たくさんのビニールハウスを回って温度・湿度の確認をするのが大変！！ →無線センサの設置により家にいながらパソコンで温度・湿度の確認が出来ます。 ◆ ビニールハウス用ボイラタンクの給油・使用量管理 たくさんのタンクの残量を確認しながら給油する無駄な巡回を無くしたい！！ →必要なタンクに必要な量だけ効率的に巡回給油が出来ます。 ◆ ビニールハウスのCO2 監視 CO2 濃度を適時調整して効率的に栽培したいが常時監視が難しい！！ →無線センサの設置により常時監視が可能になり、CO2 濃度を適時調整し、 　効率的な栽培が可能になります。 例えば防爆エリアにて・・・ 耐圧防爆形ミスター省エネ 耐圧防爆構造を必要とする危険場所において、 ケーブルが経年劣化してタンク 早く復旧させたいが、 汎用的な耐圧防爆仕様の現場計測器と組み合わせることにより、 レベル情報（4～20mA信号）が 新規にケーブル敷設工事を行う 無線通信による現場データの収集が可能！ 上位側に上がってこなくなって 予算も時間もない… ●ラインアップ しまった… 　・アナログ入力ノード 　・流量パルス入力ノード 　・温度入力ノード ●無償PCアプリをインストールした汎用パソコンにUSBベースを挿すだけで現場データを取得！ 　・Modbus/RTUノード ●ケーブル敷き直し無し！上位システム開発無し！ 　・ルータ ●異常時はEメールが飛んでくる！ （注）ミスター省エネはセイコーインスツル株式会社の登録商標です。 ローリー車向け 無線 流量プリンタシステム あらゆる「安全・安心・効率化・品質向上」の Bluetooth®を使用した次世代プリントシステム お手伝いをいたします。 ローリー車に搭載される流量計で計測した取引量※をBluetooth®無線を使い、専用端末（スマートフォン）を用いて、印字する次世代プリント システムです。（※本システムは、計量法が適用される証明・取引用途には使用できません） 従来システム ローリー車向け 次世代 無線流量プリンタシステム サイズが大きい 頻繁な充電 EL9000 流量を 確認・記録 無線通信（Bluetooth®）の採用 スマートフォンによる簡単操作！！ 専用プリンタの ローリー配送用途に サイズは 老朽化 デザインされた専用アプリ ウルトラオーバル 流量情報を プリンタを 超コンパクト ウルトラオーバル 無線送信 無線で遠隔操作 スマートフォン 食品系ローリー車 食品系ローリー車 任意設定可能項目（※） ①顧客名 モバイルプリンタ パルス伝送ケーブル シガーソケットから ②納品物名 充電可能 ”後付け” 断線や接触不良の Bluetoothユニット 広く使われている リスクが大きい 汎用製品 ③納品元情報 ウルトラオーバル Type S 会社名 電話番号 従来のシステムは… 車両番号 ①車体振動等によるケーブルの接触不良や断線 担当者名 ②専用プリンタの老朽化により、故障し易く、維持費が高額 コメント（自由記述） ③専用プリンタのサイズが大きく、助手席を占領 ULTRA OVAL Type S ※ご注意：未設定の項目は、項目も含め印刷されません。 ④頻繁に電池の充電が必要 （無線プリンタシステム仕様） モバイルプリンタ （注）Bluetooth®ワードマークおよびロゴは登録商標であり、Bluetooth SIG. Inc.が所有権を有します。 6

統合管理システム構築例 はかる・まぜる・つめる・たしかめる・まとめる 原料の受入から製品出荷までの総合システムにオールオーバルで対応します。 統合管理システム 通信制御 受入制御 防災監視 タンク在槽管理 出荷制御 流量計検定 メンテナンス システム システム システム システム システム システム システム 上位基幹システム リモートメンテナンス ［海上受入］ 防炎機器 表示器 ［タンク車受入］ 操作スタンド 磁気・非接触 ICカードリーダ リモート 空気分離器 スタート中継 ボックス ストレーナ 流量計 タンク元弁 密度計［コリオリ流量計］ ［Vトルク］ （油種判別用） 液面計 温度計 バイパス用 コントロール弁 タンク元弁 油漏洩検知器 密度計 ［Vトルク］ マスターメータ または SVコンパクトプルーバ ポンプ ロケーション スイッチ リモートスイッチ （ハッチセンサ付） 流量計 定量弁 フロー オーバル リミッタ UF-Ⅱ アース タービン 装置 超音波 コリオリ 容積 タービン 対応システム ［その他出荷システム］ 海上受入から始まり、タンクの在槽管理、出荷制御システム、流量計検定システム迄、 ［タンク車出荷］ 上位基幹システムとも連携しトータルで管理いたします。 ［ドラム詰］ 統合管理システム 対応液種 その他特記事項 ［海上出荷］ ●通信制御 ●石油類 ●流量計積算値伝送機能 ●海上受入制御 ●液化石油ガス ●リモートメンテナンス機能 ガンノズル ●タンク車受入制御 ●化学 ●配管・電気計装工事一式 操作スタンド ●ローリー受入制御 ●食品 ●メータリングスキッド作成 ●防災監視 ● 出荷設備対応内容 SVP・プルーバー等検定設備 ●タンク在槽 磁気・非接触 ● ［ブレンド出荷］ ICカードリーダ ［インラインバッチブレンド］ ●ローリー出荷制御 集中制御方式 ● ●タンク車出荷制御 分散制御方式 ●海上出荷制御 出荷管理方式 ●ドラム詰出荷制御 ●ハッチ管理 ●流量計検定 ●予約管理 流量計 定量弁 フロー ●メンテナンス ●定量管理 リミッタ ※独立した個別機能単位でのシステム構築も可能です。 7

■流量計ご照会の際は次の仕様をご明示ください。 1. 計 測 流 体（ ※ 1 ） 名称 比重 粘度 2. 流 量 範 囲 最大 常用 3. 流 体 温 度 最高 ℃ 常用 ℃ 最低 ℃ 4. 流 体 圧 力 最高 MPa 常用 MPa 最低 MPa 5. 周 囲 温 度 最高 ℃ 最低 ℃ 6. 配 管 呼 び 径 呼び径 mm　　 7. 所 要 精 度 表わす量の± % 　フルスケールの± % 8. 配 管 接 続 □フランジ規格 □サニタリー方式 □ねじこみ方式 9. 防 爆 構 造 10. 電　　　　　　　　　　源 電源 V　　□AC □DC 11. 出 力 そ の 他 ※1：高粘度やスラリー等特殊な流体については、その性状についてできるだけ詳しくご説明ください。 ■製品に関するご質問、製品の購入、お見積、資料請求など電子メールでも承ります。 セールス＆サービスネットワーク ■本社・東日本営業部（東京営業グループ）、国際営業部 　東京都新宿区上落合3-10-8　〒161-8508　TEL（. 03）3360-5141, 5031 FAX（. 03）3365-8601, 8605 ●営業所─── ●関連会社─── ■北海道営業所 ■オーバルアシスタンス株式会社 　TEL（. 011）555-3713 FAX（. 011）555-3714 　神奈川県横浜市金沢区福浦1-9-5 〒236-8645 ■東北営業所 　TEL（. 045）781-5001 FAX（. 045）782-1091 　TEL（. 022）263-0773 FAX（. 022）262-0469 ■株式会社山梨オーバル ■新潟営業所 　山梨県甲府市善光寺1-27-25 〒400-0806 　TEL（. 025）245-6912 FAX（. 025）243-5634 　TEL（. 055）233-9147 FAX（. 055）228-4003 ■北陸営業所 ■株式会社宮崎オーバル 　TEL（. 076）456-2690 FAX（. 076）456-2695 　宮崎県都城市高城町穂満坊518-16 〒885-1202 ■北関東営業所 　TEL（. 027）333-1144 FAX（. 027）333-1145 　TEL（. 0986）77-3272 FAX（. 0986）77-3273 ■千葉営業所 ■京浜計測株式会社 　TEL（. 0436）62-6096 FAX（. 0436）62-6079 　東京都港区西新橋1丁目16番4号 ノアックスビル9階 〒105-0003 ■鹿島営業所 　TEL（. 03） 3580-7180　FAX（. 03） 3580-7182 　TEL（. 0299）75-4490 FAX（. 0299）75-4489 ■山陽機器検定株式会社 ■神奈川営業所（横浜事業所内） 　岡山県倉敷市潮通2-1 ENEOS（株）水島製油所内 〒712-8054 　TEL（. 045）785-7392 FAX（. 045）785-7393 　TEL（. 086）455-4869 FAX（. 086）455-0054 ■静岡営業所 ■OVAL ASIA PACIFIC PTE. LTD. 　TEL（. 054）280-6270 FAX（. 054）282-2230 　16 Boon Lay Way #01-49 Tradehub 21 Singapore 609965 ■名古屋営業所 　TEL. 65-6266-1178 FAX. 65-6266-1163 　TEL（. 052）728-6860 FAX（. 052）728-6861 ■OVAL TAIWAN CO., LTD. ■四日市営業所 　17F-5, No.738, Chung Cheng Rd., Chung Ho Dist, New Taipei City 235, Taiwan 　TEL（. 059）356-8161 FAX（. 059）355-3123 　TEL. 02-8226-2218 FAX. 02-8226-2219 ■大阪営業所 ■HEFEI OVAL INSTRUMENT CO., LTD. 　TEL（. 06）6190-6960 FAX（. 06）6190-6963 　中華人民共和国安徽省合肥市経済技術開発区天都路58号 ■加古川営業所 　TEL. 86-0551-63829018 FAX. 86-0551-63829268 　TEL（. 079）453-5115 FAX（. 079）453-5116 ■HEFEI OVAL AUTOMATION CONTROL SYSTEM CO., LTD. ■岡山営業所 　中華人民共和国安徽省合肥市経済技術開発区天都路58号 　TEL（. 086）456-2818 FAX（. 086）456-2029 ■山口営業所 　TEL. 86-0551-62799520 FAX. 86-0551-62799518 　TEL（. 0834）64-6221 FAX（. 0834）61-2205 ■OVAL ENGINEERING INC. ■九州営業所 　24-1, Dongtanyeok-ro, Hwaseong-si, Gyeonggi-do, Republic of Korea 　TEL（. 092）607-8855 FAX（. 092）607-8900 　TEL. 82-031-379-3030 FAX. 82-031-379-3033 ■大分営業所 ■OVAL ENGINEERING SDN. BHD. 　TEL（. 097）551-0500 FAX（. 097）552-0435 　15-1, Block E2, Jalan PJU 1/42A, Dataran Prima, Taman Mayang Mas, ■北京事務所 　47301 Petaling Jaya, Selangor Darul Ehsan, Malaysia. 　中国北京市大興区西紅門興創国際中心四期S座1508-1室 〒100162 　TEL. 603-7803 5578 FAX. 603-7803 7957 　TEL.86-13801074695 ■OVAL Corporation of America ●サービスセンタ─── 　1411 Wunsche Loop #3136, Spring, TX 77373, U.S.A. ■システムサービスグループ（本社内） 　TEL. 1-531-209-4296 　TEL（. 03）3360-5091 FAX（. 03）3365-8607 ■OVAL VIETNAM JVC. LTD. ■サービスセンタ（横浜事業所内） 　7th Floor, Tuildonai Building, 119 Dien Bien Phu St., 　TEL（. 045）785-7239 FAX（. 045）785-7296 　Dakao Ward, District 1, HCMC, Vietnam. ■サービス技術センタ（ 横浜事業所内） 　TEL. (848)3911-0183 FAX. (848)3911-5827 　TEL（. 045）785-7200 FAX（. 045）785-7296 ■OVAL THAILAND CO., LTD. ■千葉サービス技術センタ 　818/50 The Master Udomsuk, Udomsuk Rd., 　TEL（. 0436）62-6096 FAX（. 0436）62-6079 　Bangna-Nua, Bangna, Bangkok, 10260 Thailand ■名古屋サービス技術センタ 　TEL. (662)130-7913-4 FAX. (662)130-5615 　TEL（. 052）728-6860 FAX（. 052）728-6861 ■大阪サービス技術センタ 　TEL（. 06）6190-6961 FAX（. 06）6190-6963 ■岡山サービス技術センタ 　TEL（. 086）456-3855 FAX（. 086）456-8410 ●当カタログの仕様は令和6年1月現在のものです。記載内容は、予告なく変更することがありますのでご了承ください。 ●本カタログの著作権は株式会社オーバルに帰属します。本カタログの全部または一部を当社の許可なく転写、複写、転載を禁じます。 製品の詳細については、webより 安全にお使いいただくために カタログ・一般仕様書をご参照ください。 ●ご使用前に取扱説明書をよくお読みの上、 ■本社・東京営業 正しくお使いください。 TEL.（03）3360-5141、5151 FAX.（03）3365-8601 1502 2401 1910S (1000)
