COM-HPC Mini モジュール用3.5インチ アプリケーション キャリアボード
conga-HPC/3.5-Mini 3.5インチ アプリケーション キャリアボードは、COM-HPC Mini モジュールを実装して使用するように設計されています。スペースに制約のある堅牢なハイパフォーマンス IIoT アプリケーションなど、産業用製品にすぐに組込んで使用できるアプリケーションレディ製品で、-40℃から+85℃までの拡張温度をサポートしています。 aReady.COM バージョンの conga-aCOM/mRLP COM-HPC Mini モジュールと組み合わせて使用する場合、ハイパーバイザーとオペレーティング システムがプリインストールされています。アプリケーション レイヤー以下の統合と、組込みおよびエッジコンピューティング システムの多様な IIoT 機能の複雑さが最小限に抑えられるため、このソリューションはシステム インテグレーターにとっても理想的です。
このカタログについて
| ドキュメント名 | COM-HPC Mini モジュール用3.5インチ アプリケーション キャリアボード: conga-HPC/3.5-Mini データシート |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 161Kb |
| 登録カテゴリ | |
| 取り扱い企業 | コンガテックジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

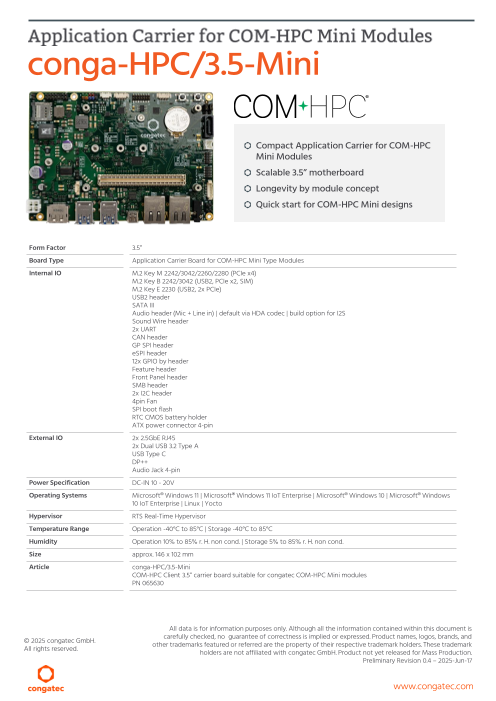

Page1
Folie 1
conga-HPC/3.5-Mini
Compact Application Carrier for COM-HPC
Mini Modules
Scalable 3.5” motherboard
Longevity by module concept
Quick start for COM-HPC Mini designs
Form Factor 3.5”
Board Type Application Carrier Board for COM-HPC Mini Type Modules
Internal IO M.2 Key M 2242/3042/2260/2280 (PCIe x4)
M.2 Key B 2242/3042 (USB2, PCIe x2, SIM)
M.2 Key E 2230 (USB2, 2x PCIe)
USB2 header
SATA III
Audio header (Mic + Line in) | default via HDA codec | build option for I2S
Sound Wire header
2x UART
CAN header
GP SPI header
eSPI header
12x GPIO by header
Feature header
Front Panel header
SMB header
2x I2C header
4pin Fan
SPI boot flash
RTC CMOS battery holder
ATX power connector 4-pin
External IO 2x 2.5GbE RJ45
2x Dual USB 3.2 Type A
USB Type C
DP++
Audio Jack 4-pin
Power Specification DC-IN 10 - 20V
Operating Systems Microsoft® Windows 11 | Microsoft® Windows 11 IoT Enterprise | Microsoft® Windows 10 | Microsoft® Windows
10 IoT Enterprise | Linux | Yocto
Hypervisor RTS Real-Time Hypervisor
Temperature Range Operation -40°C to 85°C | Storage -40°C to 85°C
Humidity Operation 10% to 85% r. H. non cond. | Storage 5% to 85% r. H. non cond.
Size approx. 146 x 102 mm
Article conga-HPC/3.5-Mini
COM-HPC Client 3.5” carrier board suitable for congatec COM-HPC Mini modules
PN 065630
All data is for information purposes only. Although all the information contained within this document is
© 2025 congatec GmbH. carefully checked, no guarantee of correctness is implied or expressed. Product names, logos, brands, and
All rights reserved. other trademarks featured or referred are the property of their respective trademark holders. These trademark
holders are not affiliated with congatec GmbH. Product not yet released for Mass Production.
Preliminary Revision 0.4 – 2025-Jun-17
www.congatec.com
