アプリケーションレディ COM-HPC Mini モジュール: conga-aCOM/mRLP データシート

製品カタログ

ハイパーバイザーとOSを実装したアプリケーションレディ(aReady.COM)の COM-HPC Mini モジュール

conga-aCOM/mRLP は、aReady.COM 製品で第13世代 インテル Core プロセッサーを搭載した conga-HPC/mRLP-i5-1345URE モジュールをベースに、ハイパーバイザーとオペレーティング システムをインストールしたアプリケーションレディの COM-HPC Mini Size モジュールです。2つのコンフィグレーション済み仮想マシンを実装し、1つのコア上でリアルタイム Linux OSを、9個のコア上で Ubuntu Pro を実行するよう、あらかじめコンフィグレーションされており、さらにヒートパイプ付きアクティブ冷却ソリューションも付属しているため、すぐにアプリケーション開発が始められます。最新テクノロジーの人工知能(AI)や IoT 接続、セキュリティなどの実装と利用を簡素化します。

このカタログについて

ドキュメント名 アプリケーションレディ COM-HPC Mini モジュール: conga-aCOM/mRLP データシート
ドキュメント種別 製品カタログ
ファイルサイズ 278.9Kb
登録カテゴリ
取り扱い企業 コンガテックジャパン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
COM Express Compact Type 6: conga-TCR8 データシート
製品カタログ

コンガテックジャパン株式会社

この企業の関連カタログの表紙
SMARC: conga-SMX95 データシート
製品カタログ

コンガテックジャパン株式会社

この企業の関連カタログの表紙
【製品ハイライト】 コンガテック ハイライト2024
製品カタログ

コンガテックジャパン株式会社

このカタログの内容

Page1

aCOM/mRLP、Slide 1

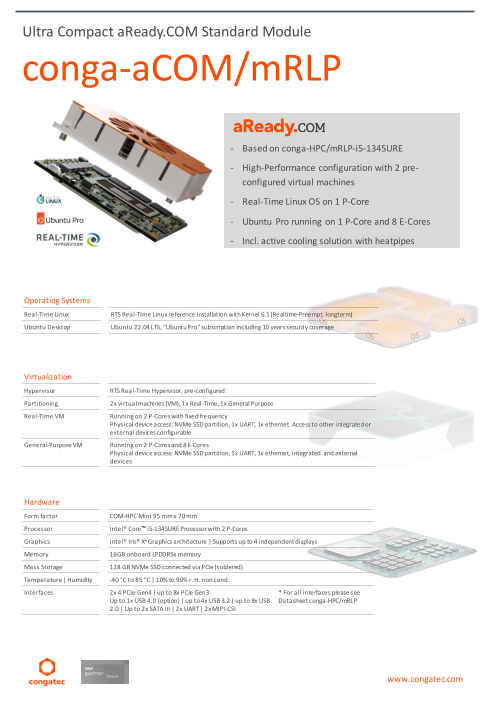

Ultra Compact aReady.COM Standard Module conga-aCOM/mRLP - Based on conga-HPC/mRLP-i5-1345URE - High-Performance configuration with 2 pre- configured virtual machines - Real-Time Linux OS on 1 P-Core - Ubuntu Pro running on 1 P-Core and 8 E-Cores - Incl. active cooling solution with heatpipes Operating Systems Real-Time Linux RTS Real-TIme Linux reference installation with Kernel 6.1 (Realtime-Preempt, longterm) Ubuntu Desktop Ubuntu 22.04 LTS, "Ubuntu Pro" subscription including 10 years security coverage Virtualization Hypervisor RTS Real-Time Hypervisor, pre-configured Partitioning 2x virtual machines (VM), 1x Real-Time, 1x General Purpose Real-Time VM Running on 2 P-Cores with fixed frequency Physical device access: NVMe SSD partition, 1x UART, 1x ethernet. Access to other integrated or external devices configurable General-Purpose VM Running on 2 P-Cores and 8 E-Cores Physical device access: NVMe SSD partition, 1x UART, 1x ethernet, integrated and external devices Hardware Form factor COM-HPC Mini 95 mm x 70 mm Processor Intel® Core i5-1345URE Processor with 2 P-Cores Graphics Intel® Iris® Xe Graphics architecture | Supports up to 4 independent displays Memory 16GB onboard LPDDR5x memory Mass Storage 128 GB NVMe SSD connected via PCIe (soldered) Temperature | Humidity -40 °C to 85 °C | 10% to 90% r. H. non cond. Interfaces 2x 4 PCIe Gen4 | up to 8x PCIe Gen3 * For all interfaces please see Up to 1x USB 4.0 (option) | up to 4x USB 3.2 | up to 8x USB Datasheet conga-HPC/mRLP 2.0 | Up to 2x SATA III | 2x UART | 2x MIPI-CSI www.congatec.com
Page2

Slide 2

conga-aCOM/mRLP | Block Diagram FFC sockets Dual Channel up to 6000 MT/s 2/4x LPDDR5x NVMe 128GB Intel® 13th Gen. Core SOC “Raptor Lake-P” congatec Raptor Lake CPU + GFX Raptor Lake PCH-P Board Controller COM-HPC Mini Connector conga-aCOM/mRLP | System Consolidation RTS Hypervisor E-Core E-Core E-Core E-Core P-Core 1 P-Core 2 1 2 … 7 8 I/O, RAM, PCIe, … I/O, RAM, PCIe, … www.congatec.com DDI 1/USB4 0*) MIPI CSI 0 USB3 0 MIPI CSI 1 USB3 1 USB3 2 USB3 3 PCIe 8-11 PCIe 12-15 eDP DDI 0 HW Partitioning Isolation / Time & Space) NBASE-T i226/TSN NBASE-T i226/TSN PCIe 0-3 PCIe 4 PCIe 5 PCIe 6/SATA 1 PCIe 7/SATA 0 I2C 2 USB2 0-7 HDA Boot SPI SPI Flash 0 TPM 2.0 GP_SPI eSPI SM Bus FAN Control Lid#/Sleep# GPIO 0-11 I2C 0/1 USB PD I2C UART0 UART1
Page3

Slide 3

conga-aCOM/mRLP | Modules Order Information Article PN Description aReady.COM including COM-HPC Size Mini module based on Intel® Core i5-1345URE processor with 2 P-cores 1.4GHz up to 4.6GHz Turbo and 8 E-cores 1.1GHz up to 3.4GHz Turbo | 16GB onboard LPDDR5x memory | 128 GB NVMe SSD | Active cooling solution conga-aCOM/mRLP 320001 (bore hole) Pre-installed Software: RTS Hypervisor (including evaluation l icense) | Real-Time Linux | Ubuntu Pro Desktop conga-HPC/3.5-mini 065630 COM-HPC 3.5" Appl ication carrier board for COM-HPC Mini Modules © 2024 congatec GmbH. All data is for information purposes only. Although all the information contained within this document is carefully All rights reserved. checked, no guarantee of correctness is implied or expressed. Product names, logos, brands, and other trademarks featured or referred are the property of their respective trademark holders. These trademark holders are not affiliated with congatec GmbH. Product not yet released for mass production. Preliminary Revision 0.1 – April 2024 www.congatec.com
