180°反転機 DENSON TAシリーズ 個別設計製作品 2025年版

製品カタログ

板物重量物をどのように180°反転していますか?
●TAシリーズは誰が使用してもリードタイムを圧倒的に縮小する事が可能です。
● 防護柵併用でワンボタン自動反転(特殊対応)も実現できます。
● 反転後は機上の空間も広く、反転前後のワークの搬送方法も柔軟な選択ができます。

関連メディア

このカタログについて

ドキュメント名 180°反転機 DENSON TAシリーズ 個別設計製作品 2025年版
ドキュメント種別 製品カタログ
ファイルサイズ 2.2Mb
登録カテゴリ
取り扱い企業 デンソン株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

スライド 1

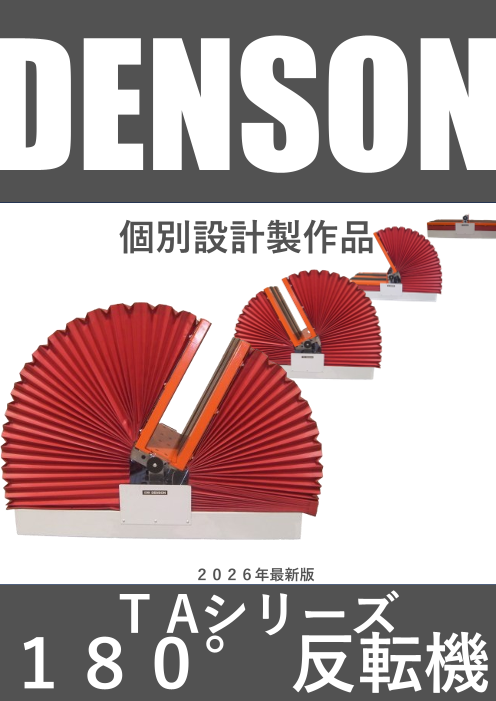

DENSON TAシリーズ 個別設計製作品 180°反転機
Page2

スライド 2

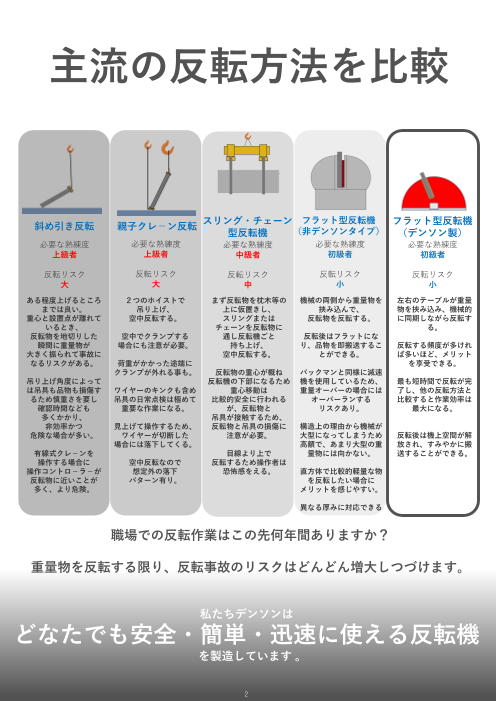

主流の反転方法を比較 スリング・チェーン フラット型反転機 フラット型反転機 斜め引き反転 親子クレ-ン反転 型反転機 (非デンソンタイプ) (デンソン製) 必要な熟練度 必要な熟練度 必要な熟練度 必要な熟練度 必要な熟練度 上級者 上級者 中級者 初級者 初級者 反転リスク 反転リスク 反転リスク 反転リスク 反転リスク 大 大 中 小 小 ある程度上げるところ 2つのホイストで まず反転物を枕木等の 機械の両側からワークを 反転後に機上の空間が までは良い。 吊り上げ、 上に仮置きし、 挟み込んで、 開けるため、 重心と設置点が離れて 空中反転する。 スリングまたは 反転物を反転する。 すみやかに搬送が可能。 いるとき、 チェーンを反転物に 反転物を地切りした 空中でクランプする 通し反転機ごと 異なる厚みの反転物があ 「厚み調整機能」オプ 瞬間に重量物が 場合にも注意が必要。 持ち上げ、 る場合、詰め物をしてか ションを採用した場合、 大きく振られて事故に 空中反転する。 ら反転する。 幅広い反転物に対応し、 なるリスクがある。 荷重がかかった途端に 詰め物も不要になる。 クランプが外れる事も。 反転物の重心が概ね 反転後はフラットになり、 吊り上げ角度によって 反転機の下部になるため 品物を即搬送することが 短時間で反転が完了し、 は吊具も品物も損傷す ワイヤーのキンクも含め 重心移動は できる。 作業効率は最大になる。 るため慎重さを要し 吊具の日常点検は極めて 比較的安全に行われるが、 確認時間なども 重要な作業になる。 反転物と 重量オーバーだった場合、 反転頻度が多く、 多くかかり、 吊具が接触するため、 荷重移動の瞬間に回転力 「導入コスト」< 非効率かつ 見上げて操作するため、 反転物と吊具の損傷に が増してオーバーランし 「メリット」となる 危険な場合が多い。 ワイヤーが切断した 注意が必要。 て落下する可能性がある。 場合に導入される。 場合には落下してくる。 有線式クレ-ンを 目線より上で 構造上機械が巨大になっ 目線より低い 操作する場合に 空中反転なので 反転するため操作者は てしまい、 位置で反転できるのも 操作コントロ-ラ-が 想定外の落下 恐怖感をえる。 小型用反転機しか無い。 安心材料になる。 反転物に近いことが パターン有り。 多く、より危険。 重量物を反転する限り永久につきまとう反転事故の「リスク」。 職場での危険な反転作業はこの先何年間ありますか? 私たちデンソンは どなたでも安全・簡単・迅速に使える 「反転機」を製造しています。 1
Page3

スライド 3

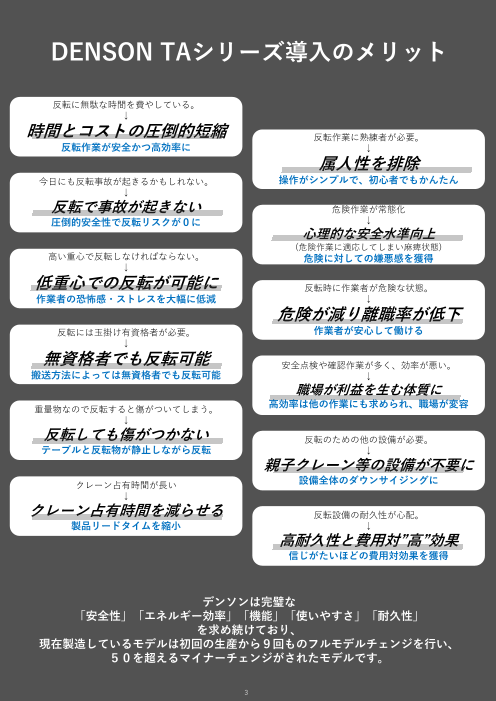

DENSON TAシリーズ導入のメリット 導入していない場合 TAシリーズを導入した場合 今日にも反転事故が起きるかもしれない → 「反転で事故を起こさない」 圧倒的安全性であらゆるリスクを0に 反転時に従業員が危険な状態 → 「従業員を危険から守れる」 従業員の危険を排除 危険作業が常態化。 → 「心理的な安全水準が大きく向上」 (作業者が危険作業に適応してしまい麻痺状態) 危険に対しての嫌悪感が生まれる 反転作業に熟練者が必要 → 「初心者でも簡単に反転作業」 油圧制御でパワフルかつ操作も簡単 反転などに膨大な時間を費やしている → 「時間」と「コスト」の圧倒的な圧縮 反転作業が安全かつ高効率に 高い重心で反転しなければならない → 「低重心かつ小さな能力で反転可能に」 他と比べ最も有利な重心で反転が可能 他の反転設備が大型 → 「超低床・超小型」 省スペース化、機上が作業定盤にも 反転で大切な製品が傷む → 「大切な反転物が傷まない」 反転時の衝撃はほぼ発生しない クレーン占有時間が長い → 「クレーン占有時間を大幅に減らせる」 製品リードタイムも大きく減少 反転のための他の設備が必要 → 「親子クレーン等の設備が不要に」 設備全体のダウンサイジングに 反転に資格が必要 → 「反転作業には資格が不要」 熟練技術不要で初心者でも安全反転可能 反転設備に互換性がない → 「後発品と入れ替えられる」 買い替え時同じ場所にインストール可能 反転設備の耐久性が心配 → 「高耐久性と費用対”高”効果を獲得」 信じがたいほどの費用対効果を獲得 2
Page4

スライド 4

反転機 DENSON TAシリーズ 180°反転タイプ ご用途 建設機械の構成部品 重機等の部品製造時に。 プレス金型 金型製作時の加工・組立てに。 薄物重量物やブランキングワーク 傷をつけたくない平物重量物に。 製鉄後のスラブ 製鉄所の中間工程などで。 重量物をどのように180°反転していますか? 大型建材 TAシリーズは誰が使用しても安全で、 建築材料の反転に。 圧倒的な反転時間の短縮が可能です。 防護柵併用でワンボタン自動反転も実現できます。 反転後は機上の空間も広く、 ワークの搬送方法も柔軟な選択ができます。 TAシリーズは個別設計品です。 TAシリーズはユーザーの環境や品物に合わせた柔軟な個別設計が可能です。 <オプション>厚み調整機能 多様な厚みのワークに対応します。 枕木等、調整用の詰め物の必要も無くなります。 <オプション>反転板延長 反転物の形状と厚みに合わせた反転板延長の要望に応えます。 3 3
Page5

スライド 5

<オプション>ジャバラ 作業者だけではなく、鉄粉・粉塵・液体の侵入を防止します。 ジャバラ付属 ジャバラなし 反転機操作方法 コントロ-ラ-で反転 セレクトスイッチをOFF ON ボタンを長押し。(2秒後緑ランプ点灯、運転準備完了) ON + F を同時に長押し。(反転動作完了まで半自動運転) セレクトスイッチ+ ON + R で手動運転も可能 どちらかのボタンを離すと動作を停止できて安全です 動作フロー オプション「厚み調整機能」付属の場合 1 初期位置 2 ワーク設置 3 テーブル上昇 4 テーブル反対側上昇 5 厚み調整前進 反転作業を開始 既定の位置にワー 反転板を上げます。 同じ角度まで反対側が上 厚み調整板が前進 します。 クを設置し、吊具 昇します。 し、ワークを挟み 等をはずします。 込みます。 6 反転 7 テーブル下降 8 厚み調整板後退 9 テーブル反対側下降 10 作業完了 60°だけ 反転板を下げます。 厚み調整板が 水平になるまで反対側が ワーク移動後サポートプレー 反転します。 後退します。 下降します。 トが回転し作業が完了します。 4
Page6

スライド 6

DENSON TAシリーズの特徴と機能 厚み調整機能 超低重心反転 3重安全機能 半自動運転機能 ヒューマンエラー 防止機能 光と音の注意喚起 初めから終わりまでを 多様なワークに対応 + 安心な低位置反転 ワンプッシュ操作 自動運転中の操作継続 詰め物不要 操作エリアの制限 片手運転 非常停止機能 安全速度 ※粉塵侵入 停電保護機能 防止機能 制御機能 防止機能 非作動時ブレーキ 2ボタン同時操作 操作の無効化 安全に自動変速 蛇腹等による防護 油圧回路完全ロック ※オプション ※自動運転機能 インターロック ※無線リモコン 手動運転機能 ※油圧系統冷却用 機能 オイルクーラー 多頻度反転時の ワンボタンでの完全自動 防護柵等を連動制御 反転機の無線操作 半自動運転と手動運転の 油温上昇対策に。 運転※オプション ※オプション 2WAY操作 ※オプション 摺動部 モーター温度 ※フォークリフト 油温監視機能 電源遮断機能 外部給油機能 監視機能 搬送機能 オイルサーモ 機外からのグリス給油 爪をかわす治具の装着 温度センサー内蔵 異常時の自動遮断 ※オプション センサー内蔵 モーター搭載 ※指定色塗装 ロングライフ機能 定期点検警告機能 重心反転 反転板水平設置 各社の指定色に 油圧アンロード方式 レーザー測定機に 変更が可能。 による動力制御 一定条件で自動警告 縦方向の荷重を安定 よるレベリング施工 ※オプション 5 5
Page7

スライド 7

TAシリーズ 外観寸法図 F F B A ベース機種(個別設計のベースとなるもの)※薄字の部分は設計により変化します モ-タ- 機械 タンク 外寸寸法( mm ) 最大反転 最大反転 容量 重量 油量 型式 荷重 物厚T ( kw ) ( ton ) ( リットル ) ( ton / F ) ( mm ) A B C D E TA - 801 1740 800 100 1 200 TA - 1002 2180 1000 125 2 250 TA - 1204 2580 1200 150 4 300 TA - 1406 2980 1400 175 6 350 TA - 1608 3420 1600 200 8 400 TA - 1812 3820 1800 225 12 450 TA - 2016 4220 2000 250 16 500 TA - 2220 4660 2200 275 20 550 TA - 2424 5060 2400 300 24 600 型式の説明 TA― シリ-ズ型式 反転板B寸法 最大反転荷重 S:特殊 W:幅広 8 → 800mm 01 → 1ton / F L:延長 10 → 1000mm 02 → 2ton / F 12 → 1200mm 04 → 4ton / F ・ ・ ・ ・ 24 →2400mm 24 → 24ton / F 作動方式:油圧式 電源電圧: AC200/220V 50/60Hz V.24.09 ※ 本カタログの数値は不断の研究改良により予告なく変更する場合がありますのでご了承下さい。 6 D E C
Page8

スライド 8

「 世界の反転事故を “0” にする 」 それが我が社の使命です。 デンソン株式会社 〒 340 – 0808 埼玉県八潮市緑町 1 – 14 – 20 TEL : 048 – 995 – 5471 FAX : 048 – 997 – 3909 E-MAIL : email@denson.co.jp URL : https://www.denson.co.jp/
