反転機 DENSON ＧＷシリーズ （水平移動付き連続反転タイプ）2025年版

DENSON ＧWシリーズ ８～63トン用 水平移動付反転機 連続反転タイプ

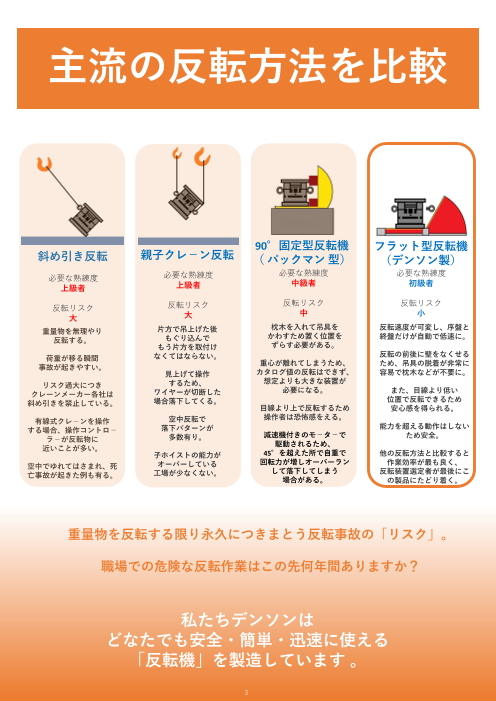

主流の反転方法を比較 90°固定型反転機 フラット型反転機 斜め引き反転 親子クレ－ン反転 （パックマン型） （デンソン製） 必要な熟練度 必要な熟練度 必要な熟練度 必要な熟練度 上級者 上級者 中級者 初級者 反転リスク 反転リスク 反転リスク 反転リスク 大 大 中 小 片方で吊上げた後 枕木を入れて吊具を 反転前後に角度を可変 重量物を無理やり もぐり込んで かわすため置く位置を する事ができるため、 反転する。 もう片方を取付け ずらす必要がある。 最小の能力で反転ができる。 荷重が移る瞬間 なくてはならない。 重心が離れてしまうため、 反転後は壁を水平に 事故が起きやすい。 見上げて操作 カタログ値の反転はできず、 できるため即吊具を するため、 想定よりも大きな装置が 装着する事も可能で、 リスク過大につき ワイヤーが切断した 必要になる。 他の反転方法と比較すると クレーンメーカー各社は 斜め引きを禁止している。 場合落下してくる。 作業効率は最大になる。 目線より上で反転するため 空中反転で 操作者は恐怖感をえる。 また、目線より低い 有線式クレ－ンを操作 落下パターンが 位置で反転できるため する場合、操作コントロ－ 多数有り。 減速機付きのモ－タ－で 安心感を得られる。 ラ－が反転物に 駆動されるため、 近いことが多い。 子ホイストの能力が 45°を超えた所で自重で 能力を超える オーバーしている 回転力が増しオーバーラン 反転は動作しない。 空中でゆれてはさまれ、死 工場が少なくない。 して落下してしまう 亡事故が起きた例も有る。 場合がある。 重量物を反転する限り永久につきまとう反転事故の「リスク」。 職場での危険な反転作業はこの先何年間ありますか？ 私たちデンソンは どなたでも安全・簡単・迅速に使える 「反転機」を製造しています。 1

DENSON GWシリーズ導入のメリット 圧倒的安全性であらゆるリスクが０に。 今日にも反転事故が起きるかもしれない 「反転で事故を起こさない」 <NEW> スライド部の無限延長（特殊対応）が可能になりました クレーンの届かない建屋間での反転機共有が可能になりました。 工場を新設または増築する場合、 細いクレーンラインを平行に多数建設したほうが経済的な場合があります。 こういった場合反転機もラインごとに設置される事がありますが、 建屋間搬送のメリットを優先してＧＷシリーズを選択することができます。 2

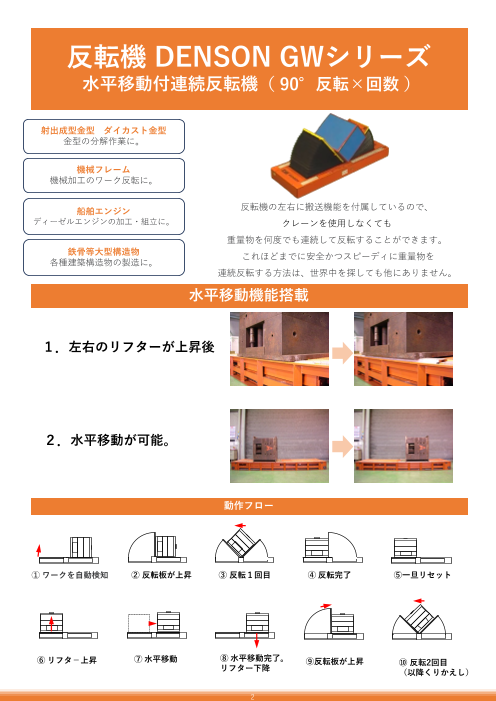

反転機 DENSON GWシリーズ 180°反転（ 90°×2回） 射出成型金型 金型の分解作業に。 床置型 埋込型 機械フレーム 機械加工のワーク反転に。 船舶エンジン 反転機の左右に水平移動装置が付いて、 ディーゼルエンジンの加工・組立に。 重量物を何度でも連続して反転することができます。 鉄骨等大型構造物 これほどまでに安全かつスピーディに重量物を 各種建築構造物の製造に。 連続反転する方法は他にはありません。 水平移動機能搭載 １．左右のリフターが上昇し、 ２．水平移動が可能。 動作フロー ①ワークを自動検知 ② 90°になる ③反転１回目 ④反転完了 ⑤壁面が下降 ⑥リフタ－上昇 ⑦水平移動 ⑧水平移動完了。 ⑨ 90°になる ⑩反転2回目 リフター下降 3

反転機操作方法 ① 反転可否を調べる ※ 曲線よりも内側になる反転物の反転が可能です が、 偏平な重量物など重心点の位置で曲線は変わります。 ② 安全な距離まで離れる ③ コントロ－ラ－で反転 ON ボタンを長押し。（２秒後緑ランプ点灯、運転準備完了） ①非常停止スイッチ （右回転にて解除） ② AUTO ボタン ON ＋ AU を同時に長押し。（動作完了まで反転のみ半自動運転） ③ L↑ボタン （リフト上げ） ④ L↓ボタン （その他リフタ－部の操作は ON ＋各種動作のボタンを押す。） （リフト下げ） ⑤Ａ→Ｂボタン （リフタ－部移動） ⑥Ｂ→Ａボタン （リフタ－部移動） 手動運転用 ⑦ ON ボタン コントロ－ラ－ （運転準備） ⑧運転準備ランプ （点灯時操作可能） ⑨非常停止 （点灯時操作不可能） ⑩電源ランプ どちらかのボタンを離すと （通常時点灯） 動作を停止できて安全です。 ※全機種共通 4

DENSON GWシリーズの特徴と機能 重心シフト 超低重心反転 ３重安全機能 半自動運転機能 ヒューマンエラー 防止機能A・Ｂ 光と音の注意喚起 反転上有利な 安心な低位置反転 初めから終わりまでを A 荷重のある側を検知 ＋ 重心で反転 ワンプッシュ操作 B 自動運転中の操作継続 操作エリアの制限 片手運転 非常停止機能 安全速度 粉塵侵入 停電保護機能 防止機能 制御機能 防止機能 非作動時ブレーキ ２ボタン同時操作 操作の無効化 安全に自動変速 蛇腹等による防護 油圧回路完全ロック 衝突保護機能 インターロック ※無線リモコン 手動運転機能 ※油圧系統冷却用 機能 オイルクーラー 多頻度反転時の 周囲を緩衝材でガード 防護柵等を連動制御 反転機の無線操作 半自動運転と手動運転の 油温上昇対策に。 ※オプション ２WAY操作 ※オプション 摺動部 モーター温度 イージーアクセス 油温監視機能 電源遮断機能 外部給油機能 監視機能 オイルサーモ 機外からのグリス給油 機外からのオイル交換も 温度センサー内蔵 異常時の自動遮断 センサー内蔵 モーター搭載 ※指定色塗装 ロングライフ機能 定期点検警告機能 重量保護機能 反転板水平設置 各社の指定色に 油圧アンロード方式 高強度設計で レーザー測定機に 変更が可能。 による動力制御 一定条件で自動警告 機上走行可 よるレベリング施工 ※オプション 5 5

GWシリーズ 外観寸法図 作動方式：油圧式 電源電圧： AC200/220V 50/60Hz F F S D 水平移動ストロ－ク ＋ ＋ A F 機種 標準型 外寸寸法（ mm ) タンク 最大反転 モ－タ－ 機械 油量 型式 荷重 容量 重量 A B C D E F S （ ﾘｯﾄ （ ton / F ） （ kw ） （ ton ） ﾙ ） GW - 1208 3460 1640 300 1215 1215 672.5 1360 8 3.7 2.5 10 GW - 1414 3890 1892 350 1400 1400 795 1590 14 5.5 4 20 GW - 1620 4260 2090 350 1615 1600 872.5 1760 20 7.5 5 20 GW - 1830 4690 2290 400 1800 1800 995 1990 30 11 6 40 GW - 2035 5090 2550 450 2000 2000 1095 2190 35 11 8 40 GW - 2440 6130 2950 520 2400 2400 1295 2590 40 15 12 85 GW - 2642 6540 3190 570 2605 2600 1397.5 2790 42 15 14 85 GW - 2663 6540 3190 570 2605 2600 1397.5 2790 63 22 17 120 型式の説明 ＧＷ― Ｓ：特殊 シリ－ズ型式 反転板Ｄ寸法 最大反転荷重 Ｗ：幅広 12 → 1200mm 08 → 8ton / F Ｌ：延長 14 → 1400mm 14 → 14ton / F 16 → 1615mm 20 → 20ton / F ・ ・ ・ ・ 26 → 2605mm 63 → 63ton / F ※ 本カタログの数値は不断の研究改良により予告なく変更する場合がありますのでご了承下さい。 6 V.24.09 C B E D

「世界の反転事故を “０” にする」 それが我が社の使命です。 デンソン株式会社 〒 340 – 0808 埼玉県八潮市緑町 1 – 14 – 20 TEL : 048 – 995 – 5471 FAX : 048 – 997 – 3909 E-MAIL : email@denson.co.jp URL : https://www.denson.co.jp/
