ロボットスポンジシーリング

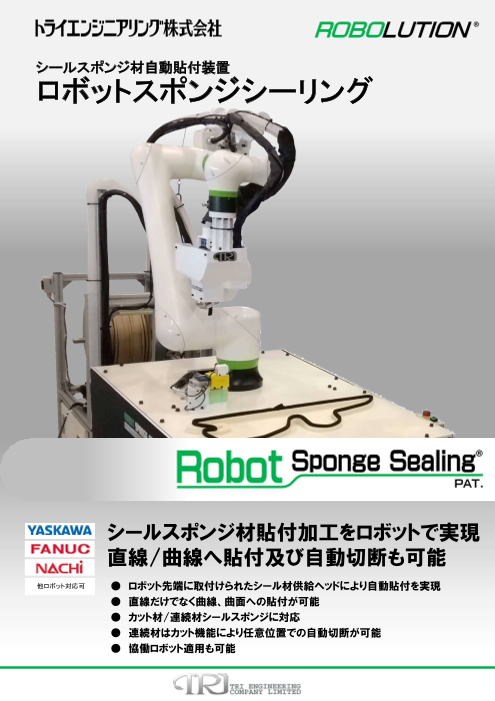

シールスポンジ材自動貼付装置 ロボットスポンジシーリング シールスポンジ材貼付加工をロボットで実現 直線/曲線へ貼付及び自動切断も可能 他ロボット対応可 ● ロボット先端に取付けられたシール材供給ヘッドにより自動貼付を実現 ● 直線だけでなく曲線、曲面への貼付が可能 ● カット材/連続材シールスポンジに対応 ● 連続材はカット機能により任意位置での自動切断が可能 ● 協働ロボット適用も可能

ロボットスポンジシーリングについて 対応ロボット（主な機種） 従来、作業者による作業で自動化が難しかったスポンジシール貼付作業 （粘着テープの剥離紙を剥しながら長尺のスポンジシール材を連続して貼り つける作業）のロボット化を実現したシステム。当初、豊臣機工株式会社様 の自社内設備として、開発され量産工場で使用されていました。量産工程へ の導入による生産効率向上や品質向上のメリットを他のお客様にも提供した いとの思いを実現する為、豊臣機工株式会社、進和株式会社、トライエンジ ニアリング株式会社の３社協業し、様々なお客様に対応できるよう改良を加 え、市販化を実現しました。 さらに、お客様から要望の多かった連続材にも対応できるよう改良を加え、 連続材料カット機能と合わせ、連続材仕様としてラインナップを拡充中です。 GP8 HC10 CRX-10iA MZ-07 また、人と干渉した際、自動停止する機能を有する各ロボットメーカー製 協働ロボット（動作確認済：安川電機／FANUC）にも対応しています。 ■YASKAWA（安川電機） ■YASKAWA（安川電機） ■FANUC（ファナック） ■NACHi（不二越） MOTOMAN-GP8仕様 ■MOTOMAN-GP8 ■MOTOMAN-HC10 ■CRX-10iA ■MZ-07 ■YRC1000 ■YRC1000 ■R-30iB Mini Plus ■FD-11 ロボットスポンジシーリング適用例 ※他機種ロボットでの対応もご要望に応じて対応します。（例：ロングリーチロボット） 上記以外ロボットメーカー製の場合、機能制限等がある場合があります。 自動車内外装部品（一部） インパネ関係 特注対応 カウルトップ 内装パネル関係 ※通常は製品固定でロボットに加工ヘッドを取付していますが、小型ワークの場合、加工ヘッドを固定し、 ヘッドライト ロボットがワークを把持し貼付加工する仕様等対応可です。そのほかお客様要望に応じ対応します。 ランプ関係 ドア関係 家電製品 住宅・住宅設備 空調機器 生活家電 その他家電 防水用建材 水回り機器 標準仕様（加工ヘッドロボット取付） ヘッド固定仕様（加工ヘッド固定・ロボットハンド仕様） ロボットスポンジシーリングの特徴 導入の流れ 従来、手作業で行われていたスポンジシール材貼付作業の自動化実現。熟練工が行う両手作業の一つ一つを解析 し、実現したスポンジシール材押付け機構及び剥離紙回収機構などによりロボットによる作業が可能となりました。 貼付する製品形状、材質及びスポンジシール材のサイズ及び粘着剤等の仕様により対応可否があります。そのた ● 貼付位置及び貼付状態の均一化（品質安定） め、弊社では基本的にテストトライアル（有償）を事前実施し、張付け品質及び貼付能力（貼付速度）の確認を ● 熟練工不要 行ってから、導入させていただいております。 ● 生産性向上 などの特徴があります。 廉価に現在の工程を自動化できるカット材仕様。スポンジシール材の自動供給が可能な 連続材仕様など、お客様の要望に応じたシステムの構築が可能です。 デモ機による お客様製品の 導入仕様決定 テスト 設備導入 確認 見積提出 トライアル

ロボットスポンジシーリング基本構成 構成 カット材仕様 ※カット材仕様は毎回スポンジシール材をプリセットし貼り付ける仕様です。 ・剥離紙集塵装置 ・スポンジシール材集塵装置 ・ロボット制御装置 ・加工ヘッド（カット材仕様） ・ロボット本体 連続材仕様 ※連続材仕様はロール状のスポンジシール材あらかじめセットしておき、 貼付加工後、自動カットする仕様です。 ・スポンジシール材供給装置 ・スポンジシールロール材 ・加工ヘッド（連続材仕様） ・連続材カット装置 ・ロボット本体 ・剥離紙集塵装置 ・ロボット制御装置 ロボットスポンジシーリングは豊臣機工㈱で発明、 www.toyotomi-kiko.co.jp/RSS/ ㈱進和・トライエンジニアリング㈱の３社で開発したものです。 基礎開発 応用開発 製造・販売 販売 注意 ご使用上の前に「取扱説明書」をよくお読みのうえ、 正しくお使いください。 ■本社・テクノヒル工場 ●お問合せは、下記にご用命ください。 463-0808 名古屋市守山区花咲台二丁目601番地 TEL:052-725-8111 FAX:052-739-3581 ■ライフバレー工場 463-0001 名古屋市守山区上志段味安川原9番地1 TEL:052-737-8889 FAX:052-737-8879 ■URL:https://trieg.co.jp ■担当窓口:営業部 E-Mail:info@trieg.co.jp TEL:052-725-8111 ●製品仕様は、改良のため変更することがあります。 ２０２４－０６
