非接触式ツールプリセッタ Falcon

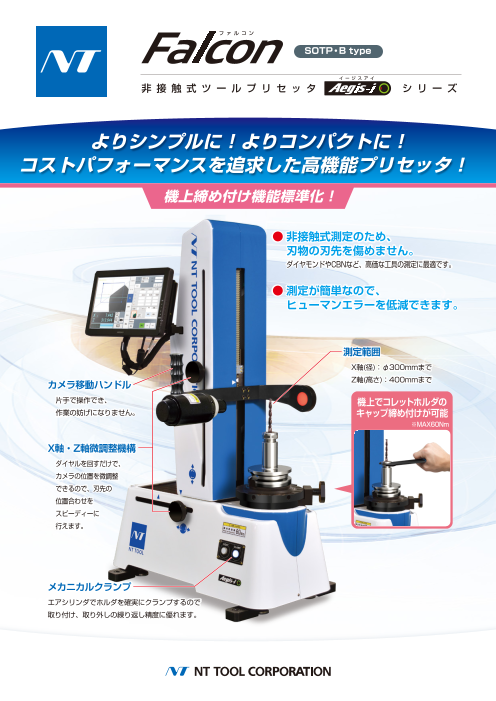

フ ァ ル コ ン SOTP type イ ー ジ ス ア イ 非 接 触 式 ツ ー ル プ リ セ ッ タ シ リ ー ズ よりシンプルに！よりコンパクトに！ コストパフォーマンスを追求した高機能プリセッタ！ 機上締め付け機能標準化！ ● 非接触式測定のため、 刃物の刃先を傷めません。 ダイヤモンドやCBNなど、高価な工具の測定に最適です。 ● 測定が簡単なので、 ヒューマンエラーを低減できます。 測定範囲 X軸(径)：φ300mmまで カメラ移動ハンドル Z軸(高さ)：400mmまで 片手で操作でき、 機上でコレットホルダの 作業の妨げになりません。 キャップ締め付けが可能 ※MAX60Nm X軸・Z軸微調整機構 ダイヤルを回すだけで、 カメラの位置を微調整 できるので、刃先の 位置合わせを スピーディーに 行えます。 メカニカルクランプ エアシリンダでホルダを確実にクランプするので 製品紹介動画は 取り付け、取り外しの繰り返し精度に優れます。 こちら

使いやすさを追求した自社開発ソフトウェア オプション ① 振れ公差NG時測定中止 ② 狙い値入力 ③ インポート、エクスポート ↓プリセット高さの狙い値のライン ↑公差外の値は赤く表示されます。 複数ステップの測定において、それぞれのステップ 「調整可能モード」で、画面にプリセット高さの狙 ツールデータの入力、出力をCSVデータ形式で行 で振れ公差指示がある場合、測定値が公差外に い値を緑のラインで表示します。コレットホルダ等 います。他設備へのデータ移動や、複数台のプリ なった場合は測定を中断します。公差NGのまま測 でのキャップ締め込み時の沈み込みを見越したプ セッタでのツールデータ共有で使用します。 定続行することを防ぎます。 リセットで使用します。 ④ X軸、Z軸入替 ⑤ ステップ測定の測定基準の設定 ⑥ SOTP専用台 XZ切替OFF (デフォルト設定) 操作画面を作業順に配置。タブ切り替えでスムーズな作業性！ XZ切替ON 作業者が最小限の動作で操作できるよう、操作画面のレイアウトにこだわりました。 (オプション設定) 測定機能 高さ方向＝Z軸、径方向＝X軸の表記を入れ替える ステップ測定における測定基準を設定できるよう SOTP本体取り付け穴とレギュレータ取り付け穴 (高さ＝X軸、径＝Z軸)機能です。旋盤等で加工方 になります。 が付いています。 向が通常と入れ替わる場合に使用します。　 ① ドリルの肩の測定 ② 振れ測定 ③ 輪郭測定 商品コード 4940 00041025 ⑦ レンズガード ⑧ アダプタラック(BT50) 型式 SOTP-BASESTAND サイズ W900 x D600 x H760 mm レンズを不慮の衝撃から よく使うアダプタやホルダを近く 保護します。 に置けるので、効率的に作業が できます。 目標値に対する測定結果の合否を一覧表示したり、 振れ測定をしたい箇所を写し、スピンドルを回転さ 刃物を回転させた時の残像をもとに、測定を行い 音で知らせることが出来ます。結果はグラフ化する せるだけで測定できます。 ます。ボールエンドミルやタップの形状測定に最適 ことも可能です。 です。 ④ 目標公差範囲の表示 ⑤ ステップドリルの測定 ⑥ 実写測定 プリセットしたい目標公差範囲が画面に表示され 段付きドリルは段ごとに分けて測定できます。測定 刃先の摩耗やチッピングを確認することが出来ます。 るので、ボーリングバーの径調整が簡単に行えます。 結果はタブで切り替えて見ることが出来ます。 2

使いやすさを追求した自社開発ソフトウェア オプション ① 振れ公差NG時測定中止 ② 狙い値入力 ③ インポート、エクスポート ↓プリセット高さの狙い値のライン ↑公差外の値は赤く表示されます。 複数ステップの測定において、それぞれのステップ 「調整可能モード」で、画面にプリセット高さの狙 ツールデータの入力、出力をCSVデータ形式で行 で振れ公差指示がある場合、測定値が公差外に い値を緑のラインで表示します。コレットホルダ等 います。他設備へのデータ移動や、複数台のプリ なった場合は測定を中断します。公差NGのまま測 でのキャップ締め込み時の沈み込みを見越したプ セッタでのツールデータ共有で使用します。 定続行することを防ぎます。 リセットで使用します。 ④ X軸、Z軸入替 ⑤ ステップ測定の測定基準の設定 ⑥ SOTP専用台 XZ切替OFF (デフォルト設定) 操作画面を作業順に配置。タブ切り替えでスムーズな作業性！ XZ切替ON 作業者が最小限の動作で操作できるよう、操作画面のレイアウトにこだわりました。 (オプション設定) 測定機能 高さ方向＝Z軸、径方向＝X軸の表記を入れ替える ステップ測定における測定基準を設定できるよう SOTP本体取り付け穴とレギュレータ取り付け穴 (高さ＝X軸、径＝Z軸)機能です。旋盤等で加工方 になります。 が付いています。 向が通常と入れ替わる場合に使用します。　 ① ドリルの肩の測定 ② 振れ測定 ③ 輪郭測定 商品コード 4940 00041025 ⑦ レンズガード ⑧ アダプタラック(BT50) 型式 SOTP-BASESTAND サイズ W900 x D600 x H760 mm レンズを不慮の衝撃から よく使うアダプタやホルダを近く 保護します。 に置けるので、効率的に作業が できます。 目標値に対する測定結果の合否を一覧表示したり、 振れ測定をしたい箇所を写し、スピンドルを回転さ 刃物を回転させた時の残像をもとに、測定を行い 音で知らせることが出来ます。結果はグラフ化する せるだけで測定できます。 ます。ボールエンドミルやタップの形状測定に最適 ことも可能です。 です。 SOTP 用アダプタ（別売） ④ 目標公差範囲の表示 ⑤ ステップドリルの測定 ⑥ 実写測定 • BT50 以外のホルダを測定する場合は変換アダプタが必要です。詳細はお問い合わせください。 • アダプタを錆から守る防錆ケース付属。 *HSK100A、UTS10080サイズには付属しておりません。 防錆ケース付属！ BT、CAT、SK用 HSK 用 UTS 用 ポリゴン用 プリセットしたい目標公差範囲が画面に表示され 段付きドリルは段ごとに分けて測定できます。測定 刃先の摩耗やチッピングを確認することが出来ます。 るので、ボーリングバーの径調整が簡単に行えます。 結果はタブで切り替えて見ることが出来ます。 防錆ケースをつけたまま BT30, BT40, • HSK25E, HSK32E UTS5040, C3, C4 プリセッタのアダプタトレイに CAT40, SK40 • HSK32A, HSK40A, UTS6350, NEW : C5, C6 置くことが可能です。 使用するプルスタッドの HSK50A, HSK63A, UTS10080 クーラントホース対応 種類をご指示下さい。 HSK100A 3

仕様 外観寸法 750x490x880(WxDxH) 重量 約 75kg 電源 100 ～ 240V AC, 50/60Hz 消費電力 52W エアー圧 0.4 ～ 0.6MPa 測定範囲 X 軸 ( 径 ) φ 300mm まで Z 軸 ( 高さ ) 400mm まで *1 最小表示 0.001mm スピンドルサイズ BT50( 別途アダプタにて変更可能 ) クランプ方式 メカクランプ (2000N) カメラ仕様 33 万画素 CCD モノクロ 画面倍率 11.5 倍 画面サイズ 10.1インチ 刃先計測範囲 9.6 x 7.2 mm メニュー操作方法 タッチパネル 表示言語 日本語、英語、韓国語、中国語、スペイン語 付属品 フィルターレギュレーター、本体カバー スピンドル回転方法 手動 *1 アダプタを使用する時はアダプタの厚み分 Z 軸方向の測定範囲が変化します。 (84) 420 (56) 52 163 55 ・ インチ表示、メートル表示の両方に対応しています。 560 270 ・ 製品のデザイン及び仕様は予告なく変更する場合があります。 750 460 商品コード 型式 対応プルスタッド アクセサリ（AOTP と共通） 4910 00040011 SOTP-400B-1A PSB-7, PSB-8 商品コード 型式 備考 PSB-14, PSB-19 4944 10000018 AOTP-PRINT-BRO2 ラベルプリンタ ( 国内仕様 )　電源：AC100V 50/60Hz 2.0A （別売） 4910 00040013 SOTP-400B-1C PSB-17 4944 10000019 AOTP-PRINT-BRO3 ラベルプリンタ ( 海外仕様 )　電源：AC100-240V 50/60Hz 1.5A （別売） 4910 00040024 SOTP-400B-2D PSB-24 4944 10000020 AOTP-PRINT-BRO2-LA プリンタ用ラベル （別売） 4910 00040025 SOTP-400B-2E PSB-50P 4944 10000013 AOTP-DUST-C クリーニングパテ（SOTP に付属） プリセッタ ラインナップ 非接触式ツールプリセッタ 接触式 / 投影式ツールプリセッタ Eagle (AOTP・A type) NTP-400 NTP-300A ● スピンドル　：自動送り ● スピンドル　：自動送り ● スピンドル　：手動送り ● 測定径範囲　： 0～φ400mm ● 測定径範囲　： 0～φ400mm ● 測定径範囲　： 0～φ300mm ● 高さ測定範囲： 0～500mm ● 高さ測定範囲： 50～500mm ● 高さ測定範囲： 50～500mm HEAD OFFICE : www.nttool.com (Web in English available) NT USA CORPORATION : www.nttoolusa.com EUROPE OFFICE : www.nttooleurope.com 本社・本社工場 〒444-1386 愛知県高浜市芳川町1-7-10 Tel. (0 5 6 6) - 5 4 - 0101 Fax. ( 0 5 6 6 ) - 5 4 - 0111 HEAD OFFICE & FACTORY 1-7-10 Yoshikawa-cho, Takahama City, Aichi 444-1386 Japan Tel. 81-(0)566-54-0101 Fax. 81-(0)566-54-0111 東 京 営 業 所／TOKYO OFFICE Tel. ( 0 3 ) 3 4 5 1 - 9 1 4 1 中 国／NT TOOL SHANGHAI CO., LTD. Tel. 86-(0)21-6361-9540 本 社 営 業／NAGOYA OFFICE Tel. ( 0 5 6 6 ) 5 4 - 0 1 0 1 タ イ／NT TOOL THAI CO., LTD. Tel. 66 -(0)2117-9323 大 阪 営 業 所／OSAKA OFFICE Tel. ( 0 6 ) 6 3 0 8 -13 3 2 ア メ リ カ／NT USA CORPORATION Tel. 1- 615 -7 71-18 9 9 広 島 営 業 所／HIROSHIMA OFFICE Tel. ( 0 8 2 ) 2 5 8 - 3 8 1 0 メ キ シ コ／NT TOOL DE MEXICO S.A. DE C.V. Tel. 52-477-194-4587 九 州 事 務 所／KYUSHU OFFICE Tel. ( 0 9 2 ) 4 0 8 - 6 5 8 5 ヨ ー ロ ッ パ／NT TOOL EUROPE GmbH Tel. 49-(0)6171-91639-0 本 社 工 場／HEAD FACTORY Tel. ( 0 5 6 6 ) 5 4 - 0 1 0 1 タ イ 工 場 ／NT TOOL (THAILAND) CO., LTD. Tel. 66 -(0)3531- 4180 飯 田 工 場／ IIDA FACTORY Tel. (02 6 5 ) -2 5 - 52 0 0 イ ン ド ネ シ ア／PT. NT INDONESIA Tel. 62-(0)212-851-8066 加工の問題点をお知らせ下さい。 お客様とともに、問題解決にむけて ご協力させていただきます。 ●ご質問に技術スタッフが折り返し ご連絡いたします。 4 2024.04.P9 880 280 (270)38 35 490
