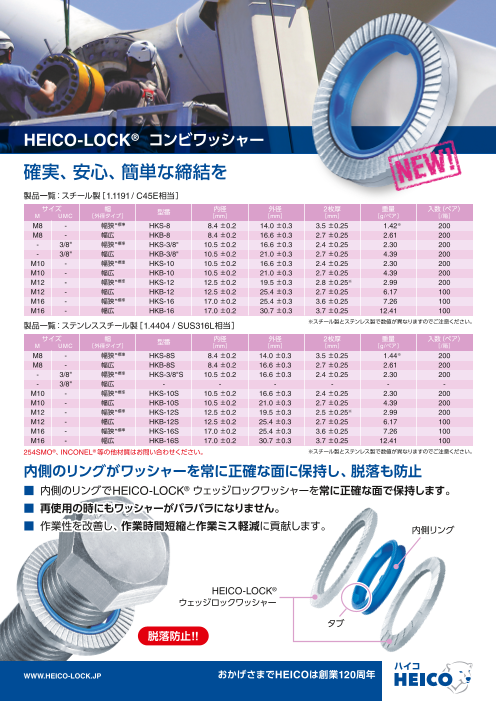

HEICO-LOCK(R) コンビワッシャー
製品カタログ

ハイコ・ジャパン

この企業の関連カタログの表紙
HEICO-LOCK(R) ウェッジロックナット
製品カタログ

ハイコ・ジャパン

この企業の関連カタログの表紙
HEICO-LOCK(R)はなぜゆるまないのか?
製品カタログ

ハイコ・ジャパン

このカタログの内容

Page1

HEICO-LOCK® ウェッジロックワッシャー 確実、安心、簡単な締結を HEICO-LOCK® のスタンダード製品 ■ ボルトの軸力を利用した信頼のゆるみ止め ■ 世界基準の試験で実証されたパフォーマンス ■ 激しい振動下においても回転ゆるみを防止 外側:ラジアルティース面 ■ 潤滑剤が必要な締結箇所でも使用可能 波形の目が細かい ■ 再使用可能(使用条件による) ■ ワッシャーなので締め付け作業も簡単 ■ あらかじめ2枚一対(ペア)でご提供 HEICO-LOCK® 硬度・使用境環チャート 材質 使用環境 スチール(1.1191)*DELTA-PROTEKT® KL 100 C45E相当 通常・一般 ステンレススチール(1.4404) SUS316L相当 耐腐食・非酸性 ステンレススチール254 SMO®(1.4547) 254 SMO® 高耐腐食・酸性 Alloy 718(2.4668) Inconel® 718 高温下 内側:くさび形のカム面 波形の目が大きい HEICO-LOCK® ウェッジロックシステム HEICO-LOCK® HEICO-LOCK® HEICO-LOCK® ウェッジロックワッシャー コンビワッシャー ウェッジロックナット HEICO-LOCK® HEICO-LOCK® HEICO-LOCK® リングロックワッシャー HLKワッシャー ホイールナット i HEICO-LOCK®シリーズのゆるみ止め効果は国際規格に準拠した振動試験により実証されています。 ・ドイツ工業規格(DIN 65151、DIN 25201-4) ・米国航空宇宙企画(NASM 1312-7) WWW.HEICO-LOCK.JP おかげさまでHEICOは創業120周年
Page2

確実、安心、簡単な締結にはHEICO-LOCK® サイズ一覧表 サイズ 幅 スチール製型番 ステンレス製型番 内径 外径 2枚厚 入数(ペア) M UNC (外径タイプ) (C45E相当) (316L相当) [mm] [mm] [mm] [/箱] M3 #5 幅狭*標準 HLS-3 HLS-3S 3.4 ±0.2 7.0 ±0.3 1.7(1.6) ±0.25 200 M3.5 #6 幅狭*標準 HLS-3.5 HLS-3.5S 3.9 ±0.2 7.6 ±0.3 1.7(1.6) ±0.25 200 M3.5 #6 幅広 HLB-3.5 HLB-3.5S 3.9 ±0.2 9.0 ±0.3 1.7(1.6) ±0.25 200 M4 #8 幅狭*標準 HLS-4 HLS-4S 4.4 ±0.2 7.6 ±0.3 1.7(1.6) ±0.25 200 M4 #8 幅広 HLB-4 HLB-4S 4.4 ±0.2 9.0 ±0.3 1.7(1.6) ±0.25 200 M5 #10 幅狭*標準 HLS-5 HLS-5S 5.4 ±0.2 9.0 ±0.3 1.7(1.6) ±0.25 200 M5 #10 幅広 HLB-5 HLB-5S 5.4 ±0.2 10.8 ±0.3 1.7(1.6) ±0.25 200 M6 - 幅狭*標準 HLS-6 HLS-6S 6.5 ±0.2 10.8 ±0.3 1.7(1.6) ±0.25 200 M6 - 幅広 HLB-6 HLB-6S 6.5 ±0.2 13.5 ±0.3 2.7(2.6) ±0.25 200 - 1/4" 幅狭*標準 HLS-1/4" HLS-1/4"S 7.2 ±0.2 11.5 ±0.3 1.7(1.6) ±0.25 200 - 1/4" 幅広 HLB-1/4" HLB-1/4"S 7.2 ±0.2 13.5 ±0.3 2.7(2.6) ±0.25 200 M8 5/16" 幅狭*標準 HLS-8 HLS-8S 8.6 ±0.2 13.5 ±0.3 2.7(2.6) ±0.25 200 M8 5/16" 幅広 HLB-8 HLB-8S 8.6 ±0.2 16.6 ±0.3 2.7(2.6) ±0.25 200 - 3/8" 幅狭*標準 HLS-3/8" HLS-3/8"S 10.3 ±0.2 16.0 ±0.3 2.7(2.6) ±0.25 200 - 3/8" 幅広 HLB-3/8" HLB-3/8"S 10.3 ±0.2 21.0 ±0.3 2.7(2.6) ±0.25 200 M10 - 幅狭*標準 HLS-10 HLS-10S 10.7 ±0.2 16.6 ±0.3 2.7(2.6) ±0.25 200 M10 - 幅広 HLB-10 HLB-10S 10.7 ±0.2 21.0 ±0.3 2.7(2.6) ±0.25 200 M11 7/16" 幅狭*標準 HLS-11 HLS-11S 11.4 ±0.2 18.5 ±0.3 2.7(2.6) ±0.25 200 M12 - 幅狭*標準 HLS-12 HLS-12S 13.0 ±0.2 19.5 ±0.3 2.7(2.6) ±0.25 200 M12 - 幅広 HLB-12 HLB-12S 13.0 ±0.2 25.4 ±0.3 3.7(3.6) ±0.25 100 - 1/2" 幅狭*標準 HLS-1/2" HLS-1/2"S 13.5 ±0.2 19.5 ±0.3 2.7(2.6) ±0.25 200 - 1/2" 幅広 HLB-1/2" HLB-1/2"S 13.5 ±0.2 25.4 ±0.3 3.7(3.6) ±0.25 100 M14 9/16" 幅狭*標準 HLS-14 HLS-14S 15.2 ±0.2 23.0 ±0.3 3.7(3.6) ±0.25 100 M14 9/16" 幅広 HLB-14 HLB-14S 15.2 ±0.2 30.7 ±0.3 3.7(3.6) ±0.25 100 M16 5/8" 幅狭*標準 HLS-16 HLS-16S 17.0 ±0.2 25.4 ±0.3 3.7(3.6) ±0.25 100 M16 5/8" 幅広 HLB-16 HLB-16S 17.0 ±0.2 30.7 ±0.3 3.7(3.6) ±0.25 100 M18 - 幅狭*標準 HLS-18 HLS-18S 19.5 ±0.2 29.0 ±0.3 3.7(3.6) ±0.25 100 M18 - 幅広 HLB-18 HLB-18S 19.5 ±0.2 34.5 ±0.3 3.7(3.6) ±0.25 100 - 3/4" 幅狭*標準 HLS-3/4" HLS-3/4"S 20.0 ±0.2 30.7 ±0.3 3.7(3.6) ±0.25 100 - 3/4" 幅広 HLB-3/4" HLB-3/4"S 20.0 ±0.2 39.0 ±0.3 3.8(3.8) ±0.25 100 M20 - 幅狭*標準 HLS-20 HLS-20S 21.4 ±0.2 30.7 ±0.3 3.7(3.6) ±0.25 100 M20 - 幅広 HLB-20 HLB-20S 21.4 ±0.2 39.0 ±0.3 3.8(3.8) ±0.25 100 M22 7/8" 幅狭*標準 HLS-22 HLS-22S 23.4 ±0.2 34.5 ±0.3 3.7(3.6) ±0.25 100 M22 7/8" 幅広 HLB-22 HLB-22S 23.4 ±0.2 42.0 ±0.3 4.7(4.6) ±0.25 50 M24 - 幅狭*標準 HLS-24 HLS-24S 25.3 ±0.2 39.0 ±0.3 3.7(3.6) ±0.25 100 M24 - 幅広 HLB-24 HLB-24S 25.3 ±0.2 48.5 ±0.3 4.7(4.6) ±0.25 50 - 1" 幅狭*標準 HLS-1" HLS-1"S 27.9 ±0.2 39.0 ±0.3 3.4(3.4) ±0.25 100 - 1" 幅広 HLB-1" HLB-1"S 27.9 ±0.2 48.5 ±0.3 4.7(4.6) ±0.25 50 M27 - 幅狭*標準 HLS-27 HLS-27S 28.4 ±0.2 42.0 ±0.3 5.4(5.3) ±0.25 50 M27 - 幅広 HLB-27 HLB-27S 28.4 ±0.2 48.5 ±0.3 6.7(6.6) ±0.25 25 M30 1 1/8" 幅狭*標準 HLS-30 HLS-30S 31.4 ±0.2 47.0 ±0.3 5.7(5.6) ±0.25 50 M30 1 1/8" 幅広 HLB-30 HLB-30S 31.4 ±0.2 58.5 ±0.3 6.7(6.6) ±0.25 25 M33 1 1/4" 幅狭*標準 HLS-33 HLS-33S 34.4 ±0.2 48.5 ±0.3 5.5(5.6) ±0.25 25 M33 1 1/4" 幅広 HLB-33 HLB-33S 34.4 ±0.2 58.5 ±0.3 6.7(6.6) ±0.25 25 M36 1 3/8" 幅狭*標準 HLS-36 HLS-36S 37.4 ±0.2 55.0 ±0.3 6.2(6.1) ±0.25 25 M36 1 3/8" 幅広 HLB-36 HLB-36S 37.4 ±0.2 63.0 ±0.3 6.7(6.6) ±0.25 25 M39 1 1/2" 幅狭*標準 HLS-39 HLS-39S 40.4 ±0.2 58.5 ±0.3 6.2(6.0) ±0.25 25 M42 - 幅狭*標準 HLS-42 HLS-42S 43.2 ±0.2 63.0 ±0.3 6.3(6.2) ±0.25 25 M45 1 3/4" 幅狭*標準 HLS-45 HLS-45S 46.2 ±0.2 70.0 ±0.3 6.5(6.6) ±0.25 25 M48 - 幅狭*標準 HLS-48 HLS-48S 49.6 ±0.2 75.0 ±0.3 6.5(6.6) ±0.25 25 M52 2" 幅狭*標準 HLS-52 HLS-52S 53.6 ±0.2 80.0 ±0.3 6.5(6.6) ±0.25 1 M56 2 1/4" 幅狭*標準 HLS-56 HLS-56S 59.1 ±0.2 85.0 ±0.3 6.5(6.6) ±0.25 1 M60 - 幅狭*標準 HLS-60 HLS-60S 63.1 ±0.2 90.0 ±0.3 6.5(6.6) ±0.25 1 M64 2 1/2" 幅狭*標準 HLS-64 HLS-64S 67.1 ±0.2 95.0 ±0.3 6.5(6.6) ±0.25 1 M68 - 幅狭*標準 HLS-68 HLS-68S 71.1 ±0.2 100.0 ±0.3 9.3(9.5) ±0.50 1 M72 - 幅狭*標準 HLS-72 HLS-72S 75.1 ±0.2 105.0 ±0.3 9.3(9.5) ±0.50 1 M76 3" 幅狭*標準 HLB-76 HLS-76S 79.1 ±0.2 110.0 ±0.3 9.3(9.5) ±0.50 1 254SMO®、INCONEL®等の他材質はお問い合わせください。 ※ステンレス製品の厚みは( )内の数字をご確認ください。 納品時は2枚を正しい向きで糊付けしています。 HEICO日本総代理店 株式会社EMMAトレーディング 〒478-0042 愛知県知多市長浦2-1 TEL.0562-85-4035 FAX.0562-85-4812 E-mail: heico@emma-trading.jp
