【製品チラシ】HEICO-LOCK(R) ウェッジロックナット

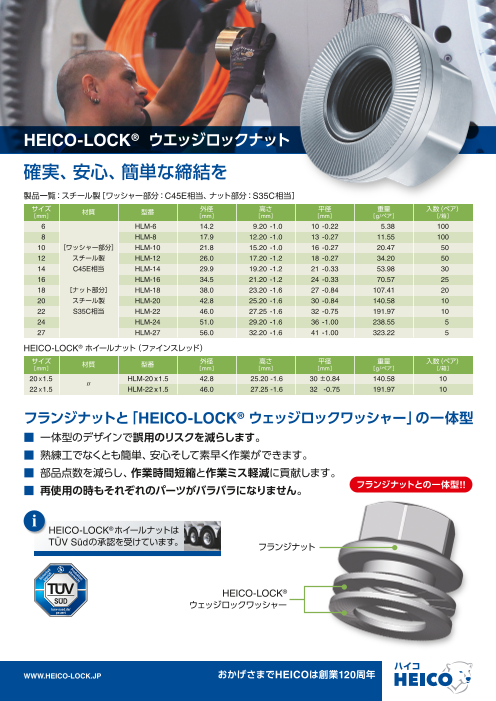

HEICO-LOCK® ウエッジロックナット 確実、安心、簡単な締結を 製品一覧：スチール製［ワッシャー部分：C45E相当、ナット部分：S35C相当］ サイズ 材質 型番 外径 高さ 平径 重量 入数（ペア） ［mm］ ［mm］ ［mm］ ［mm］ ［g/ペア］ ［ /箱］ 6 HLM-6 14.2 9.20 -1.0 10 -0.22 5.38 100 8 HLM-8 17.9 12.20 -1.0 13 -0.27 11.55 100 10 ［ワッシャー部分］ HLM-10 21.8 15.20 -1.0 16 -0.27 20.47 50 12 スチール製 HLM-12 26.0 17.20 -1.2 18 -0.27 34.20 50 14 C45E相当 HLM-14 29.9 19.20 -1.2 21 -0.33 53.98 30 16 HLM-16 34.5 21.20 -1.2 24 -0.33 70.57 25 18 ［ナット部分］ HLM-18 38.0 23.20 -1.6 27 -0.84 107.41 20 20 スチール製 HLM-20 42.8 25.20 -1.6 30 -0.84 140.58 10 22 S35C相当 HLM-22 46.0 27.25 -1.6 32 -0.75 191.97 10 24 HLM-24 51.0 29.20 -1.6 36 -1.00 238.55 5 27 HLM-27 56.0 32.20 -1.6 41 -1.00 323.22 5 HEICO-LOCK® ホイールナット（ファインスレッド） サイズ ［ ］ 材質 型番 外径 高さ 平径 重量 入数（ペア） mm ［mm］ ［mm］ ［mm］ ［g/ペア］ ［ /箱］ 20 x1.5 HLM-20 x1.5 42.8 25.20 -1.6 30 ±0.84 140.58 10 〃 22 x1.5 HLM-22 x1.5 46.0 27.25 -1.6 32 -0.75 191.97 10 フランジナットと「HEICO-LOCK® ウェッジロックワッシャー」の一体型 ■ 一体型のデザインで誤用のリスクを減らします。 ■ 熟練工でなくとも簡単、安心そして素早く作業ができます。 ■ 部品点数を減らし、作業時間短縮と作業ミス軽減に貢献します。 ■ 再使用の時もそれぞれのパーツがバラバラになりません。 フランジナットとの一体型!! i HEICO-LOCK®ホイールナットは TÜV Südの承認を受けています。 フランジナット HEICO-LOCK® ウェッジロックワッシャー WWW.HEICO-LOCK.JP おかげさまでHEICOは創業120周年

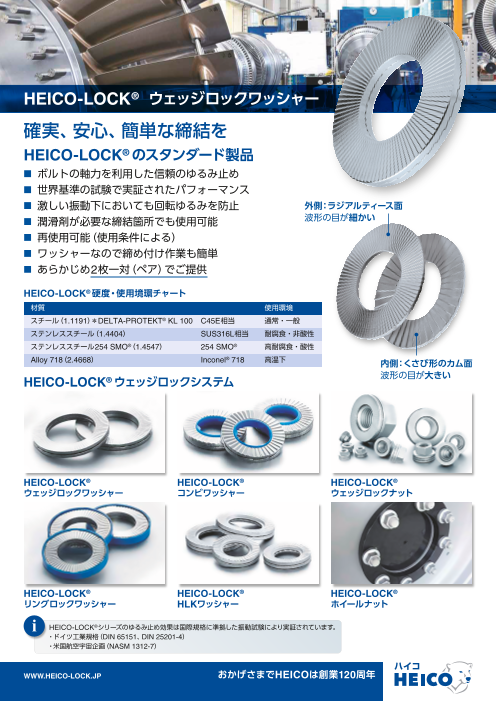

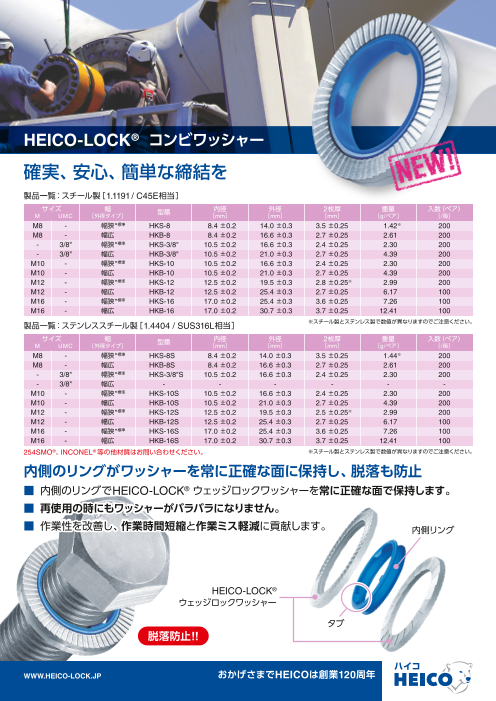

確実、安心、簡単な締結にはHEICO-LOCK® HEICO-LOCK®ウェッジロックシステム あらゆるボルトに確実、安心、簡単なゆるみ止めを HEICO-LOCK® ウェッジロックワッシャー HEICO-LOCK®のスタンダード製品 HEICO-LOCK® コンビワッシャー ボルトからの脱落防止機能を追加した新製品 ミスを軽減し、作業性が向上します HEICO-LOCK® ウェッジロックナット フランジナットとHEICO-LOCK®の一体型 取付ミスを防ぎます HEICO-LOCK® リングロックワッシャー ウェッジロックワッシャーの進化型 外側の樹脂リングがワッシャーを保持します HEICO-LOCK® HLK-ワッシャー 建築、建設専用のウェッジロックワッシャー i HEICO-LOCK®シリーズのゆるみ止め効果は国際規格に準拠した振動試験により実証されています。 ・ドイツ工業規格（DIN 65151、DIN 25201-4） ・米国航空宇宙企画（NASM 1312-7） HEICO日本総代理店 株式会社EMMAトレーディング 〒478-0042 愛知県知多市長浦2-1 TEL.0562-85-4035　FAX.0562-85-4812　E-mail: heico@emma-trading.jp
