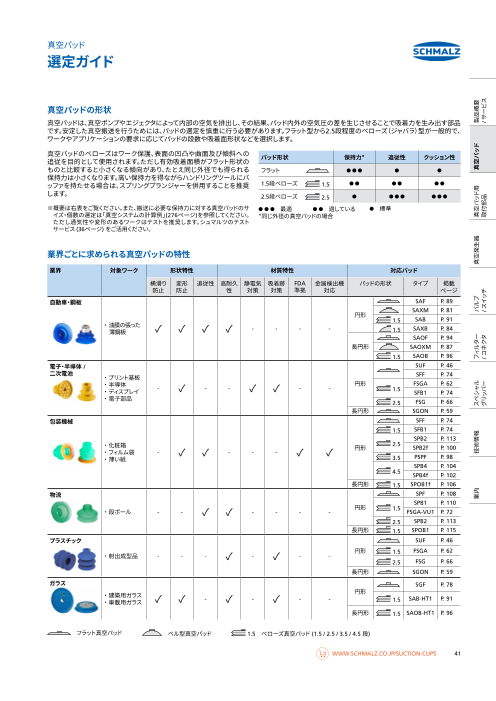

真空パッド 選定ガイド 真空パッドの形状 真空パッドは、真空ポンプやエジェクタによって内部の空気を排出し、その結果、パッド内外の空気圧の差を生じさせることで吸着力を生み出す部品 です。安定した真空搬送を行うためには、パッドの選定を慎重に行う必要があります。フラット型から2.5段程度のベローズ（ジャバラ）型が一般的で、 ワークやアプリケーションの要求に応じてパッドの段数や吸着面形状などを選択します。 真空パッドのベローズはワーク保護、表面の凹凸や曲面及び傾斜への 追従を目的として使用されます。ただし有効吸着面積がフラット形状の パッド形状 保持力* 追従性 クッション性 ものと比較すると小さくなる傾向があり、たとえ同じ外径でも得られる フラット 保持力は小さくなります。高い保持力を得ながらハンドリングツールにバ ッファを持たせる場合は、スプリングプランジャーを併用することを推奨 1.5段ベローズ 1.5 します。 2.5段ベローズ 2.5 ※ 概要は右表をご覧ください。また、搬送に必要な保持力に対する真空パッドのサ 最適 適している 標準 イズ・個数の選定は「真空システムの計算例」(276ページ)を参照してください。 *同じ外径の真空パッドの場合 ただし通気性や変形のあるワークはテストを推奨します。シュマルツのテスト サービス (36ページ) をご活用ください。 業界ごとに求められる真空パッドの特性 業界 対象ワーク 形状特性 材質特性 対応パッド 横滑り 変形 追従性 高耐久 静電気 吸着跡 FDA 金属検出機 パッドの形状 タイプ 掲載 防止 防止 性 対策 対策 準拠 対応 ページ 自動車・鋼板 SAF P. 89 SAXM P. 81 円形 1.5 SAB P. 91 ・ 油膜の張った 薄鋼板 ✓ ✓ ✓ ✓ - - - - 1.5 SAXB P. 84 SAOF P. 94 長円形 SAOXM P. 87 1.5 SAOB P. 96 電子・半導体 / SUF P. 46 二次電池 ・ プリント基板 SFF P. 74 ・ 半導体 FSGA P. 62 - ✓ - - ✓ ✓ 円形 ・ - - ディスプレイ 1.5 SFB1 P. 74 ・ 電子部品 2.5 FSG P. 66 長円形 SGON P. 59 包装機械 SFF P. 74 1.5 SFB1 P. 74 SPB2 P. 113 ・ 化粧箱 ・ フィルム袋 - ✓ ✓ - - - ✓ ✓ 円形 2.5 SPB2f P. 100 ・ 薄い紙 3.5 PSPF P. 98 SPB4 P. 104 4.5 SPB4f P. 102 長円形 1.5 SPOB1f P. 106 物流 SPF P. 108 SPB1 P. 110 円形 ・ 1.5 段ボール - - ✓ ✓ - - - - FSGA-VU1 P. 72 2.5 SPB2 P. 113 長円形 1.5 SPOB1 P. 115 プラスチック SUF P. 46 円形 1.5 FSGA P. 62 ・ 射出成型品 - - - ✓ - ✓ - - 2.5 FSG P. 66 長円形 SGON P. 59 ガラス SGF P. 78 ・ 建築用ガラス 円形 ・ 車載用ガラス ✓ ✓ - ✓ - ✓ - - 1.5 SAB-HT1 P. 91 長円形 1.5 SAOB-HT1 P. 96 フラット真空パッド ベル型真空パッド 1.5 ベローズ真空パッド (1.5 / 2.5 / 3.5 / 4.5 段) WWW.SCHMALZ.CO.JP/SUCTION-CUPS 41 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

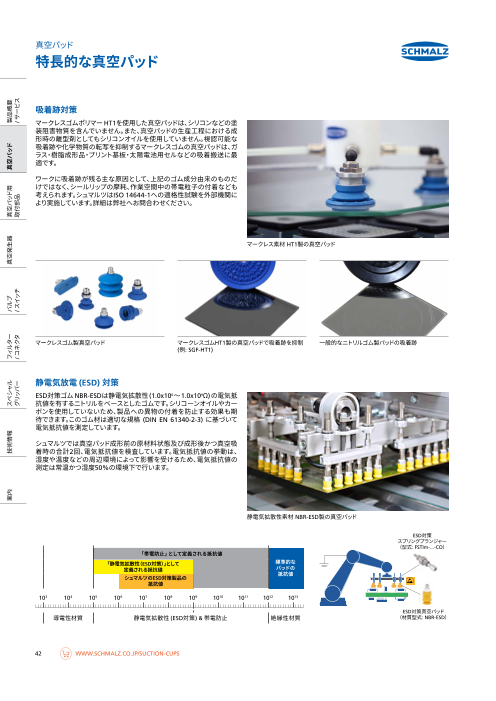

真空パッド 特長的な真空パッド 吸着跡対策 マークレスゴムポリマー HT1を使用した真空パッドは、シリコンなどの塗 装阻害物質を含んでいません。また、真空パッドの生産工程における成 形時の離型剤としてもシリコンオイルを使用していません。視認可能な 吸着跡や化学物質の転写を抑制するマークレスゴムの真空パッドは、ガ ラス・樹脂成形品・プリント基板・太陽電池用セルなどの吸着搬送に最 適です。 ワークに吸着跡が残る主な原因として、上記のゴム成分由来のものだ けではなく、シールリップの摩耗、作業空間中の帯電粒子の付着なども 考えられます。シュマルツはISOm14644-1への適格性試験を外部機関に より実施しています。詳細は弊社へお問合わせください。 マークレス素材 HT1製の真空パッド マークレスゴム製真空パッド マークレスゴムHT1製の真空パッドで吸着跡を抑制 一般的なニトリルゴム製パッドの吸着跡 (例: SGF-HT1) 静電気放電 (ESD) 対策 ESD対策ゴムmNBR-ESDは静電気拡散性 (1.0x106 ～ 1.0x109Ω) の電気抵 抗値を有するニトリルをベースとしたゴムです。シリコーンオイルやカー ボンを使用していないため、製品への異物の付着を防止する効果も期 待できます。このゴム材は適切な規格 (DIN EN 61340-2-3) に基づいて 電気抵抗値を測定しています。 シュマルツでは真空パッド成形前の原材料状態及び成形後かつ真空吸 着時の合計2回、電気抵抗値を検査しています。電気抵抗値の挙動は、 湿度や温度などの周辺環境によって影響を受けるため、電気抵抗値の 測定は常温かつ湿度50%の環境下で行います。 静電気拡散性素材 NBR-ESD製の真空パッド ESD対策 スプリングプランジャー （型式: FSTIm-...-CO） 「帯電防止」として定義される抵抗値 「静電気拡散性（ESD対策）」として 標準的な 定義される抵抗値 パッドの 抵抗値 シュマルツのESD対策製品の 抵抗値 103 104 105 106 107 108 109 1010 1011 1012 1013 ESD対策真空パッド 導電性材質 静電気拡散性 (ESD対策) & 帯電防止 絶縁性材質 （材質型式: NBR-ESD） 42 WWW.SCHMALZ.CO.JP/SUCTION-CUPS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空パッド 特長的な真空パッド 耐摩耗性・柔軟性エラストマー ED PACKAGING METAL GLASS LOGISTICS • 摩耗しにくいエラストマー"エラストドゥール"製の真空パッド: ニトリルゴム（NBR）に比べ約3倍の耐摩耗性があり長寿命 • 柔らかく追従性の高いシールリップ: 段ボールや硬い包装材に対しても優れたシーリング性を発揮 耐摩耗性・柔軟性に優れ、段ボール・鋼板・ガラス等に適したパッド 耐高温ゴムポリマー HT2 METAL GLASS • 高温耐性を強化したマークレスゴム: 最高250°Cのホットスタンプのアプリケーションに使用可能 • メカクランプと置換え可能: 軽量化による搬送のスピードアップやクランプ跡の軽減に有効 最高250°Cの耐高温性をもち、ホットスタンプに最適な耐高温ゴム 耐摩耗エラストマー VU1 METAL PACKAGING WOOD • 最高水準の耐摩耗性・耐引裂性をもつバルコラン VU1: ニトリルゴム（NBR）と比較し約10倍の耐摩耗性があり、切れ目ができ ても広がりにくく長寿命 • 優れた耐オゾン・耐オイル・耐溶剤性: 耐摩耗性や耐油性、耐オゾン性に非常に優れたバルコランゴム製パッド オゾン・オイル・溶剤などの影響を受けにくく、ディスタックフィーダなど 薄鋼板のプレス加工に最適 WWW.SCHMALZ.CO.JP/SUCTION-CUPS 43 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空パッド 真空パッドの材質 材質一覧表 略号 NBR NBR-CO NBR-ESD SI (SI-HD/SI-MD) SI-CO NK 製品名 ニトリルゴム シリコーンゴム （ （CO = 導電性、 HD = 耐摩耗、 天然ゴム CO = 導電性、ESD =静電気拡散性） MD =金属検出機対応） 色 全般的な耐候性 耐オゾン性 耐油性 耐燃料性 耐アルコール性 （96%エタノール） 耐溶剤性 耐酸性 耐溶媒性 耐蒸気性 耐摩耗性 ( ) 耐永久変形性 耐引裂性 抵抗値 (1) (1) [Ω x cm] - 10 3 ～ 10 6 10 6 ～ 10 9 - 103 ～ (1) 106 - ショア硬度 （DIN ISO 7619準拠） 40 ～ 80 ± 5 55 ± 5 55 ± 5 40 ～ 70 ± 5 (2) 55 ± 5 35 ～ 55 ± 5 (65 ± 5) 短時間 -30°C ～ +120°C -30°C ～ +120°C -30°C ～ +120°C -40°C ～ +220°C -35°C ～ +220°C -35°C ～ +120°C (<30秒) 長時間 -10°C ～ +70°C -10°C ～ +70°C -10°C ～ +70°C -30°C ～ +180°C -20°C ～ +180°C -25°C ～ +80°C (>30秒) 主な用途 ・ 全般 ・ 全般 ・ 電子半導体 ・ 電子半導体 ・ 包装 ・ 電子半導体 ・ 木材 ・ 包装 食品業界や医薬関連 （FDA規格 21 CFR §177.2600準拠） - - - - - ワークに吸着跡を残したくない - - - - - - PWIS (塗料阻害物質) を使用して いない (4) - - - - - クリーンルーム お問合せください お問合せください ( ) お問合せください お問合せください (1)真空パッドの形状・試験方法・生産ロット・周囲条件によって変わります。確実な値を得るため、実際の使用環境でテストを行う必要があります。 (2)4時間 / 200°C で燃焼後のシリコーンゴムのショア硬度: +5 ShA (3)概略値です。周囲温度・作動圧力・回復時間・真空パッドの厚みによって異なります。 (4)NBR-60, NBR-45 (5)バルコラン® はコベストロ社 (Covestro AG) の登録商標です。 (6)オイルで軽く湿らせた場合 (7)FDA規格 21 CFR §175.300準拠 (8)ED-85 凡例： 最適 適している やや適している 不適 44 WWW.SCHMALZ.CO.JP/SUCTION-CUPS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス アプリケーション 温度耐性 (3) 物理的な耐性 化学的な耐性 説明

真空パッド 真空パッドの材質 HT1 HT2 ED PU VU1 PVC FPM EPDM マークレスゴム 高温 性 ム ラ ト ゥ ル リ (高温耐性ゴム 耐 ゴ エ ス ド ー ポ ウレタン バルコラン® (5) ポリ塩化ビニル フッ素ゴム EPDMゴム ) (半透明) (6) ( ) ( ) - - - - - - - - 60 ± 5 65 ± 5 60 ～ 85 ± 5 55 ± 5 72 ± 5 50 ± 5 65 ± 5 55 ± 5 -25°C ～ +170°C -10°C ～ +250°C -40°C ～ +100°C -40°C ～ +130°C -40°C ～ +100°C -30°C ～ +65°C -10°C ～ +250°C -35°C ～ +130°C -10°C ～ +140°C -5°C ～ +200°C -25°C ～ +80°C -30°C ～ +100°C -30°C ～ +80°C -15°C ～ +50°C -5°C ～ +200°C -25°C ～ +100°C ・ プラスチック ・ 鋼板 / 自動車 ・ ガラス ・ ガラス ・ 包装 装 ・ 包装 ・ ガラス ・ 鋼板 ・ 包 / 自動車 ・ 鋼板 / 自動車 ・ ガラス ・ 包装 ・ 太陽電池 ・ ガラス ・ 電子半導体 ・ 木材 ・ 鋼板 / 自動車 - - - - - (7) - - - - - - - (8) - - - - - ( ) お問合せください お問合せください お問合せください お問合せください 設備を継続的に安定稼働させるためには、真空パッドの耐久性、特に耐摩耗性は VU1 非常に重要です。 ED シュマルツでは各材質のパッドをDIN53516摩耗試験による評価を実施しています。 PU 左のグラフは試験結果に基づいた各材質の耐久性のイメージです。 NBR-60 ( SAx ) NBR, NK, HT1 SI FPM 耐摩耗性試験（DIN 53516）に基づくライフタイムのイメージ WWW.SCHMALZ.CO.JP/SUCTION-CUPS 45 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド ​ UNIVERSAL ELECTRONICS アプリケーション • 表面が平らで基本的に滑らかなワーク向けの汎用的な真空パッド • プラスチック射出成形品、ガラス、板金、電子基板など、様々なワーク の搬送に適用可能 • 吸着跡の発生を抑えるマークレスゴム (HT1) や、静電気放電による 電子基板の不良発生を防止するESD対策ゴム (NBR-ESD) など 特長的な材質もラインアップ フラット真空パッド SUF デザイン • 内容積の小さな真空パッドゴム (3) と接続用ニップル SC (1) から 構成される真空パッド SUF (2) • 接続用ニップルは様々なネジ径をラインアップ • パッド直径はØ1 ～ 100 mmをラインアップ フラット真空パッド SUFの構成 製品特長 • 様々なサイズや材質 (ESD対策、マークレスなど) をラインアップし、 幅広いアプリケーションに対応 • 優れた吸着性能と姿勢の安定性で、効率的かつ正確なワーク 搬送を 実現 • 小さな内容積と吸着面の形状が生み出す摩擦力により、素早い真空 到達と高速搬送を実現してサイクルタイムを短縮 フラット真空パッド SUFを使用した紙箱の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 JP/ アク WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ . アクセセササリリ CCAADDデデーータタ SUF ECBPMI 46 WWW.SCHMALZ.CO.JP/SUF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド 形式表示方法 SUF – 12 – NBR-ESD-55 – M5-AG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SUF フラット真空パッド (例) 12 Ø 12 mm NBR-55 ニトリルゴム NBR-ESD-55 ESD対策ゴム (静電気拡散性) 4 – 取付ネジ SI-55 シリコーンゴム タイプ 種類 SI-CO-55 シリコーンゴム (導電性) M3-AG M3 オネジ HT1-60 マークレスゴム M5-AG M5 オネジ M5-IG M5 メネジ G1/8-AG 平行 G1/8 オネジ G1/8-IG 平行 G1/8 メネジ G1/4-AG 平行 G1/4 オネジ G1/4-IG 平行 G1/4 メネジ 製品コード: 製品本体 タイプ (ネジ付き) 材質(1) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 SI-55 SI-CO-55 SUF-1-...-M3-AG 10.01.01.14206 10.01.01.14197 10.01.01.14210 10.01.01.14202 10.01.01.14214 SUF-1.5-...-M3-AG 10.01.01.14207 10.01.01.14198 10.01.01.14211 10.01.01.14203 10.01.01.14215 SUF-2-...-M3-AG 10.01.01.14208 10.01.01.14200 10.01.01.14212 10.01.01.14204 10.01.01.14216 SUF-3-...-M3-AG 10.01.01.14293 10.01.01.14291 10.01.01.14294 10.01.01.14292 10.01.01.14295 SUF-4-...-M3-AG 10.01.01.14209 10.01.01.14201 10.01.01.14213 10.01.01.14205 10.01.01.14217 SUF-5-...-M5-IG 10.01.01.14233 10.01.01.14221 10.01.01.14239 10.01.01.14227 10.01.01.14245 SUF-5-...-M5-AG 10.01.01.14230 10.01.01.14218 10.01.01.14236 10.01.01.14224 10.01.01.14242 SUF-6-...-M5-IG 10.01.01.14234 10.01.01.14222 10.01.01.14240 10.01.01.14228 10.01.01.14246 SUF-6-...-M5-AG 10.01.01.14231 10.01.01.14219 10.01.01.14237 10.01.01.14225 10.01.01.14243 SUF-8-...-M5-IG 10.01.01.14235 10.01.01.14223 10.01.01.14241 10.01.01.14229 10.01.01.14247 SUF-8-...-M5-AG 10.01.01.14232 10.01.01.14220 10.01.01.14238 10.01.01.14226 10.01.01.14244 SUF-10-...-M5-IG 10.01.01.14180 10.01.01.14156 10.01.01.14162 10.01.01.14168 10.01.01.14174 SUF-10-...-M5-AG 10.01.01.14177 10.01.01.14153 10.01.01.14159 10.01.01.14165 10.01.01.14171 SUF-12-...-M5-IG 10.01.01.14181 10.01.01.14157 10.01.01.14163 10.01.01.14169 10.01.01.14175 SUF-12-...-M5-AG 10.01.01.14178 10.01.01.14154 10.01.01.14160 10.01.01.14166 10.01.01.14172 SUF 15-...-M5-IG 10.01.01.14182 10.01.01.14158 10.01.01.14164 10.01.01.14170 10.01.01.14176 SUF-15-...-M5-AG 10.01.01.14179 10.01.01.14155 10.01.01.14161 10.01.01.14167 10.01.01.14173 SUF-15-...-G1/8-IG 10.01.01.14149 10.01.01.14117 10.01.01.14125 10.01.01.14133 10.01.01.14141 SUF-15-...-G1/8-AG 10.01.01.14145 10.01.01.14113 10.01.01.14121 10.01.01.14129 10.01.01.14137 SUF-18-...-G1/8-IG 10.01.01.14150 10.01.01.14118 10.01.01.14126 10.01.01.14134 10.01.01.14142 SUF-18-...-G1/8-AG 10.01.01.14146 10.01.01.14114 10.01.01.14122 10.01.01.14130 10.01.01.14138 SUF-20-...-G1/8-IG 10.01.01.14151 10.01.01.14119 10.01.01.14127 10.01.01.14135 10.01.01.14143 SUF-20-...-G1/8-AG 10.01.01.14147 10.01.01.14115 10.01.01.14123 10.01.01.14131 10.01.01.14139 SUF-25-...-G1/8-IG 10.01.01.14152 10.01.01.14120 10.01.01.14128 10.01.01.14136 10.01.01.14144 SUF-25-...-G1/8-AG 10.01.01.14148 10.01.01.14116 10.01.01.14124 10.01.01.14132 10.01.01.14140 SUF-30-...-G1/8-IG 10.01.01.14109 10.01.01.14092 - 10.01.01.14101 - SUF-30-...-G1/8-AG 10.01.01.14105 10.01.01.14088 - 10.01.01.14097 - SUF-35-...-G1/8-IG 10.01.01.14110 10.01.01.14093 - 10.01.01.14102 - SUF-35-...-G1/8-AG 10.01.01.14106 10.01.01.14089 - 10.01.01.14098 - WWW.SCHMALZ.CO.JP/SUF 47 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド タイプ (ネジ付き) 材質(1) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 SI-55 SI-CO-55 SUF-40-...-G1/8-IG 10.01.01.14111 10.01.01.14094 - 10.01.01.14103 - SUF-40-...-G1/8-AG 10.01.01.14107 10.01.01.14090 - 10.01.01.14099 - SUF-50-...-G1/8-IG 10.01.01.14112 10.01.01.14095 - 10.01.01.14104 - SUF-50-...-G1/8-AG 10.01.01.14108 10.01.01.14091 - 10.01.01.14100 - SUF-60-...-G1/4-IG 10.01.01.14082 10.01.01.14062 - 10.01.01.14072 - SUF-60-...-G1/4-AG 10.01.01.14077 10.01.01.14057 - 10.01.01.14067 - SUF-70-...-G1/4-IG 10.01.01.14083 10.01.01.14063 - 10.01.01.14073 - SUF-70-...-G1/4-AG 10.01.01.14078 10.01.01.14058 - 10.01.01.14068 - SUF-80-...-G1/4-IG 10.01.01.14084 10.01.01.14064 - 10.01.01.14074 - SUF-80-...-G1/4-AG 10.01.01.14079 10.01.01.14059 - 10.01.01.14069 - SUF-90-...-G1/4-IG 10.01.01.14085 10.01.01.14065 - 10.01.01.14075 - SUF-90-...-G1/4-AG 10.01.01.14080 10.01.01.14060 - 10.01.01.14070 - SUF-100-...-G1/4-IG 10.01.01.14087 10.01.01.14066 - 10.01.01.14076 - SUF-100-...-G1/4-AG 10.01.01.14081 10.01.01.14061 - 10.01.01.14071 - (1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ タイプ (交換用パッド)(2) 材質(3) / ショア硬度 HT1-60 NBR-55 NBR-ESD-55 SI-55 SI-CO-55 SUF-1-... 10.01.01.13980 10.01.01.13936 10.01.01.14014 10.01.01.13958 10.01.01.14015 SUF-1.5-... 10.01.01.13981 10.01.01.13937 10.01.01.14016 10.01.01.13959 10.01.01.14017 SUF-2-... 10.01.01.13982 10.01.01.13938 10.01.01.14018 10.01.01.13960 10.01.01.14019 SUF-3-... 10.01.01.14288 10.01.01.14285 10.01.01.14289 10.01.01.14287 10.01.01.14290 SUF-4-... 10.01.01.13983 10.01.01.13939 10.01.01.14020 10.01.01.13961 10.01.01.14021 SUF-5-... 10.01.01.13984 10.01.01.13940 10.01.01.14022 10.01.01.13962 10.01.01.14023 SUF-6-... 10.01.01.13985 10.01.01.13941 10.01.01.14024 10.01.01.13963 10.01.01.14025 SUF-8-... 10.01.01.13986 10.01.01.13942 10.01.01.14026 10.01.01.13964 10.01.01.14027 SUF-10-... 10.01.01.13987 10.01.01.13943 10.01.01.14028 10.01.01.13965 10.01.01.14029 SUF-12-... 10.01.01.13988 10.01.01.13944 10.01.01.14030 10.01.01.13966 10.01.01.14031 SUF-15-... 10.01.01.13989 10.01.01.13945 10.01.01.14032 10.01.01.13967 10.01.01.14033 SUF-18-... 10.01.01.13990 10.01.01.13946 10.01.01.14034 10.01.01.13968 10.01.01.14035 SUF-20-... 10.01.01.13991 10.01.01.13947 10.01.01.14036 10.01.01.13969 10.01.01.14037 SUF-25-... 10.01.01.13992 10.01.01.13948 10.01.01.14038 10.01.01.13970 10.01.01.14039 SUF-30-... 10.01.01.13993 10.01.01.13949 - 10.01.01.13971 - SUF 35... 10.01.01.13994 10.01.01.13950 - 10.01.01.13972 - SUF-40-... 10.01.01.13995 10.01.01.13951 - 10.01.01.13973 - SUF-50-... 10.01.01.13996 10.01.01.13952 - 10.01.01.13974 - (2)S UF-60 ～ SUF-100はニップル (取付ネジ) がパッドに糊付けされているため、ゴム部分を取り外して交換することができません。 パッドが摩耗した場合、ネジ付きのパッドをお求めください。 (3)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 48 WWW.SCHMALZ.CO.JP/SUF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF 多種多様なワークに適する汎用フラットパッド テクニカルデータ タイプ 吸着力 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) 対応ニップル [N](4) [cm³] [mm] [mm] SUF-1-... 0.03 0.0004 2 2 SC 010 SUF-1.5-... 0.08 0.001 2 2 SC 010 SUF-2-... 0.15 0.002 2 2 SC 010 SUF-3-... 0.30 0.003 8 2 SC 010 SUF-4-... 0.40 0.005 8 2 SC 010 SUF-5-... 0.90 0.013 8 2 SC 020 SUF-6-... 1.4 0.020 8 2 SC 020 SUF-8-... 2.4 0.044 8 2 SC 020 SUF-10-... 4.0 0.070 13 2 SC 030 SUF-12-... 5.0 0.12 13 2 SC 030 SUF-15-... 9.0 0.22 20 4 SC 030 SUF-18-... 13.0 0.37 20 4 SC 030 SUF-20-... 15.0 0.50 20 4 SC 030 SUF-25-... 23.0 0.90 25 4 SC 040 SUF-30-... 34.0 1.60 35 4 SC 040 SUF-35-... 46.0 2.40 40 4 SC 050 SUF-40-... 61.0 3.80 50 4 SC 050 SUF-50-... 95.0 7.10 75 4 SC 050 SUF-60-... 140 12.7 75 6 N 009 SUF-70-... 198 18.0 100 6 N 009 SUF-80-... 254 25.1 100 6 N 009 SUF-90-... 328 34.3 150 6 N 009 SUF-100-... 402 46.4 200 6 N 009 (4)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 WWW.SCHMALZ.CO.JP/SUF 49 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF（ Ø125 ～ 210 mm） サポートプレート付の大型汎用フラットパッド ​ UNIVERSAL アプリケーション • 表面が平らで基本的に滑らかなワーク向けの汎用的な真空パッド • 板金・プラスチック・木材・コンクリートなど、様々なワークの搬送に 適用可能 • 高い吸着力が求められるプロセスや、搬送速度が速いアプリ ケーションに対応 • オイルなどが付着したワーク、薄鋼板などの薄く変形しやすい ワークの搬送などにも対応 フラット真空パッド SUF（ Ø125 ～ 210 mm） デザイン • 強化プラスチック製サポートプレート (1) • NFC通信用のタグを内蔵 (2) • 吸着面に溝のある特殊なデザイン (4) と追従性の高いシールリップ (3) を有するニトリルゴム製の真空パッド フラット真空パッド SUF（ Ø125 ～ 210 mm）の構成 製品特長 • サポートプレートに強化プラスチックを使用することで、 パッドの質量を30%軽量化 • 耐油性・耐オゾン性に優れたニトリルゴムを使用し、さらに吸着面の 溝のデザインによって吸着力と水平方向への安定性が向上 • 大型のパッドでありながら、サポートプレートとパッド部分のねじれを 防ぎ、交換も容易なデザイン • スマートフォンなどのNFC対応機器を使用して製品情報の取得が 可能なため、交換・調達の手間を削減 大型ワークの搬送に適した大径のフラット真空パッド SUF スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ SUF-125 ECBPMI 50 WWW.SCHMALZ.CO.JP/SUF-125 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SUF（ Ø125 ～ 210 mm） サポートプレート付の大型汎用フラットパッド 形式表示方法 SUF – 210 – NBR-60 – G1/2-IG – VRS 1 2 3 4 5 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SUF フラット真空パッド (例) 210 Ø 210 mm NBR-60 ニトリルゴム 4 – 取付ネジ 5 – オプション仕様 タイプ 種類 タイプ 種類 G1/4-IG 平行 G1/4 メネジ 無記号 標準 G1/2-IG 平行 G1/2 メネジ VRS タッチバルブ取付口: 閉栓 (ネジ式プラグ VRSが付属) 製品コード: 製品本体・スペアパーツ・アクセサリ タイプ 真空パッド スペアパーツ アクセサリ 真空パッド SUF 交換用ゴム フィルターメッシュ SIEB タッチバルブ TV SUF-125-NBR-60-G1/4-IG 10.01.01.14521 10.01.01.14319 10.07.01.00211 10.05.10.00088 SUF-125-NBR-60-G1/4-IG-VRS 10.01.01.14316 10.01.01.14319 10.07.01.00211 10.05.10.00088 SUF-160-NBR-60-G1/2-IG 10.01.01.14522 10.01.01.14327 10.07.01.00110 10.05.10.00086 SUF-160-NBR-60-G1/2-IG-VRS 10.01.01.14330 10.01.01.14327 10.07.01.00110 10.05.10.00086 SUF-210-NBR-60-G1/2-IG 10.01.01.14523 10.01.01.13846 10.07.01.00110 10.05.10.00086 SUF-210-NBR-60-G1/2-IG-VRS 10.01.01.13536 10.01.01.13846 10.07.01.00110 10.05.10.00086 ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 テクニカルデータ タイプ 吸着力 Ds 吸着力 d2 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) (外側シールリップ) (内側シールエッジ) [N](1) [N](1) [cm³] [mm] [mm] SUF-125-... 730 450 96 250 9 SUF-160-... 1200 790 176 400 12(2) SUF-210-... 2070 1400 362 750 12(2) (1)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。 (2)タッチバルブ使用時の推奨ホース内径は9 mmです。 WWW.SCHMALZ.CO.JP/SUF-125 51 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHFN 木材など表面の粗いワークに適した真空パッド ​ WOOD アプリケーション • 家具材、フローリング材、パーティクルボード、MDFなどの木材製品の 搬送に適したフラット真空パッド • 柔らかいシールリップを有するため表面の粗いワークに好適 • 木材搬送アプリケーションに有用なフィルターメッシュ、タッチバルブ、 追加の発泡ゴムシーリングなど、豊富なアクセサリをラインアップ 木材向けフラット真空パッド SHFN デザイン • 真空パッド SHF (2) と接続ニップル (1) で構成されたネジ付き 真空パッド SHFN (3) • 真空パッド SHFN-...-Eでは、金属プレートを内蔵 • 真空パッドの上部にリブを設け、金属プレートのないモデルでも 安定性を強化 • シール性を高める追加の発泡ゴムシールリング (SHFN-...-MOS) や ワークに触れた時のみ真空回路が開くタッチバルブ (SHFN-...-TV) を 追加可能 木材向けフラット真空パッド SHFNの構成 製品特長 • 天然ゴム製の柔らかいシールリップによって、ワーク表面の凹凸に 対し優れた追従性を発揮 • シールリップに加え内側のシーリングエッジによって二重でシール するため、表面の粗いワークの吸着時のリークを抑制 • 特殊な吸着面構造により、短いサイクルタイムで高速搬送を実現 • SHFN...-E: 金属製サポートプレートを内蔵し、強い押し付けなど 過酷な使用環境でも高い安定性を実現 • SHFN-...-MOS: 追加でEPDM発泡ゴム製のシーリングが付属し、 特に粗い表面への追従性を向上 • SHFN-...-TV: ワークに触れた時のみ真空回路が開くタッチバルブが 付属し、吸着に使用しないパッドからのリークを防止 • アクセサリのフィルターメッシュを追加でき、粉塵の多い環境でも 真空パッド SHFNを使用したパーティクルボードの搬送 使用可能 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO.JP/ アアククセセササリリ / CCAADDデデーータタ SHFN ECBPMI 52 WWW.SCHMALZ.CO.JP/SHFN 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHFN 木材など表面の粗いワークに適した真空パッド 形式表示方法 SHFN – 70 – NK-45 – G1/4-AG – E – MOS 1 2 3 4 5 6 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 材質 SHFN フラット真空パッド (例) 70 Ø 70 mm NK-45 天然ゴム 4 – 取付ネジ 5 – パッド仕様 6 – オプション仕様 タイプ 種類 タイプ 種類 タイプ 種類 G1/4-AG 平行 G1/4 オネジ 無記号 標準 無記号 標準 G1/4-IG 平行 G1/4 メネジ E 金属製サポートプレート内蔵 MOS EPDM発泡ゴム製のシールリング付き (粗い表面への追従性向上) TV タッチバルブ付き 製品コード: 製品本体・アクセサリ タイプ 真空パッド (ネジ付き) アクセサリ G1/4-AG G1/4-IG フィルターメッシュ SIEB SHFN-50-... 10.01.01.11693 10.01.01.11694 10.07.01.00211 SHFN-50-...-MOS 10.01.01.11695 10.01.01.11696 10.07.01.00211 SHFN-50-...-TV 10.01.01.11699 - - SHFN-50-...-MOS-TV 10.01.01.11700 - - SHFN-70-... 10.01.01.11689 10.01.01.11690 10.07.01.00211 SHFN-70-...-E 10.01.01.12197 10.01.01.12216 10.05.03.00023 SHFN-70-...-MOS 10.01.01.11691 10.01.01.11692 10.07.01.00211 SHFN-70-...-E-MOS 10.01.01.12217 10.01.01.12218 10.05.03.00023 SHFN-70-...-TV 10.01.01.11697 - - SHFN-70-...-E-TV 10.01.01.12221 - - SHFN-70-...-MOS-TV 10.01.01.11698 - - SHFN-70-...-E-MOS-TV 10.01.01.12222 - - SHFN-85-... 10.01.01.11775 10.01.01.11776 10.07.01.00211 SHFN-85-...-E 10.01.01.12210 10.01.01.12211 10.05.03.00023 SHFN-85-...-MOS 10.01.01.11777 10.01.01.11778 10.07.01.00211 SHFN-85-...-E-MOS 10.01.01.12212 10.01.01.12213 10.05.03.00023 SHFN-85-...-TV 10.01.01.11779 - - SHFN-85-...-E-TV 10.01.01.12224 - - SHFN-85-...-MOS-TV 10.01.01.11780 - - SHFN-85-...-E-MOS-TV 10.01.01.12225 - - ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP WWW.SCHMALZ.CO.JP/SHFN 53 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHFN 木材など表面の粗いワークに適した真空パッド テクニカルデータ タイプ 吸着力 Ds 吸着力 d2 水平方向の力 内容積 ワークの 推奨ホース内径 対応ニップル (外側シールリップ) (内側シールエッジ) 最小曲率半径 (最長 2 m) [N](1) [N](1) [N](2) [cm³] [mm] [mm] SHFN-50-... 110 40 95 7.3 41 4 N 041 SHFN-50-...-TV 110 40 95 7.3 41 4 N 041 SHFN-70-...-E 200 100 145 16.0 95 6 N 009 SHFN-70-...-E-TV 200 100 145 16.0 95 6 N 009 SHFN-70-... 200 100 145 16.0 95 6 N 041 SHFN-70-...-TV 200 100 145 16.0 95 6 N 041 SHFN-85-...-E 300 175 210 25.0 176 6 N 009 SHFN-85-...-E-TV 300 175 210 25.0 176 6 N 009 SHFN-85-... 300 175 210 25.0 176 6 N 041 SHFN-85-...-TV 300 175 210 25.0 176 6 N 041 (1)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。 (2)記 載の水平方向の力は、真空圧 -60 kPaで、乾燥した滑らかかつ平らな表面のワークを吸着した場合の実測値です。 ワーク表面の特性により、実際の値はこれらの値と異なる場合があります。 シールリング (SHFN-...-MOS) 金属プレート (SHFN-...-E) タッチバルブ (SHFN-...-TV) SHFN-70-...-E-MOS-TV 54 WWW.SCHMALZ.CO.JP/SHFN 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHF 木材など表面の粗いワークに適した真空パッド WOOD アプリケーション • 家具材、フローリング材、パーティクルボード、MDFなどの木材製品の 中でも特に大型の板材の搬送に適したフラット真空パッド • 柔らかいシールリップを有するため表面の粗いワークに好適 • 木材搬送アプリケーションに有用なフィルターメッシュ、タッチバルブ をアクセサリにラインアップ 木材向けフラット真空パッド SHF デザイン • 金属製サポートプレート (1) と真空パッドゴム (3) で構成された 真空パッド SHF • 必要に応じて使用可能な接続口 (2) (納品時はネジ式プラグを 糊付けして閉栓) • 金属プレートにしっかりと嵌め込まれたゴム部分 (工具を使わずに 交換可能) • ワークに触れた時のみ真空回路が開くタッチバルブやフィルター メッシュを使用可能 (アクセサリ) 木材向けフラット真空パッド SHFの構成 製品特長 • 天然ゴム製の柔らかいシールリップによって、ワーク表面の凹凸に 対し優れた追従性を発揮 • シールリップに加え内側のシーリングエッジによって二重でシール するため、表面の粗いワークの吸着時のリークを抑制 • 特殊な吸着面構造により、短いサイクルタイムで高速搬送を実現 • 工具を使わずに素早くパッドを交換可能 真空パッド SHFを使用した大型のMDFの搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA. アククセセササリリ CADデデーータタ CLOZ.MCO/ .JP/ CAD SHF ECBPMI WWW.SCHMALZ.CO.JP/SHF 55 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 木材向けフラット真空パッド SHF 木材など表面の粗いワークに適した真空パッド 形式表示方法 SHF – 210 – NK-45 – G1/2-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – ゴム材質 タイプ 種類 タイプ 直径 タイプ 種類 SHF フラット真空パッド (例) 210 Ø 210 mm NK-45 天然ゴム 4 – 取付ネジ タイプ 種類 G1/4-IG 平行 G1/4 メネジ G1/2-IG 平行 G1/2 メネジ 製品コード: 製品本体・アクセサリ タイプ 真空パッド アクセサリ 真空パッド タッチバルブ フィルターメッシュ SIEB SHF TV 中央ポート用 接続口 (2) 用 SHF-125-NK-45-G1/4-IG 10.01.01.11788 10.05.10.00061 10.07.01.00215 10.07.01.00215 SHF-160-NK-45-G1/2-IG 10.01.01.12025 10.05.10.00061 10.07.01.00110 10.07.01.00215 SHF-210-NK-45-G1/2-IG 10.01.01.11814 10.05.10.00061 10.07.01.00110 10.07.01.00215 ※材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ タイプ 吸着力 Ds 吸着力 d2 内容積 ワークの最小曲率半径 推奨ホース内径(最長 2 m) (外側シールリップ) (内側シールエッジ) [N](1) [N](1) [cm³] [mm] [mm] SHF-125-NK-45-G1/4-IG 625 290 70 305 9 SHF-160-NK-45-G1/2-IG 1025 580 117 500 12 SHF-210-NK-45-G1/2-IG 1770 1160 224 885 12 (1)記 載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 各吸着力は、デザインデータの「寸法Ds」および「寸法d2」における吸着力を示しています。 56 WWW.SCHMALZ.CO.JP/SHF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド フラット真空パッド SPK 表面が粗いワークや凹凸模様のあるワークに適した真空パッド WOOD METAL アプリケーション • 表面の粗いワークや、装飾ガラス・縞鋼板など表面に凹凸の模様の あるワークの搬送に適した真空パッド • 金属サポートプレートとゴムリングという構造により、大型のたわみ やすいワークに好適 • タッチバルブをアクセサリとしてラインアップ フラット真空パッド SPK デザイン • EPDM発泡ゴム製の柔軟なシールリング (4) と金属製サポート プレート (1) で構成される堅牢かつ追従性に優れた真空パッド • 継ぎ目のないシールリング • シールリングはサポートプレートにしっかりと固定 • シールリングが摩耗した場合、シールリングのみでの交換が可能 • サポートプレートの吸着面側はニトリルゴム製のゴムプレートに なっているため、吸着時のワークへのダメージを軽減 • 中央の真空エア接続口 (2) または外周部のタッチバルブ用接続口 (3) (納品時、タッチバルブ用接続口はプラグで閉栓) フラット真空パッド SPKの構成 製品特長 • 追従性に優れたEPDM製のシールリングが、表面の粗いワークや凹凸 模様のあるワークに対応 • 金属製サポートプレートとゴムプレートが一体化した大型パッドに より、薄く平らな大型ワークのたわみを抑制 • ニトリルゴム製のゴムプレートにより、吸着時のワークへのダメージを 軽減し、横滑りも抑制 • 内容積が小さいため真空到達時間が速く、サイクルタイムを短縮 • 幅広いパッド径をラインアップし、様々なワークに対応可能 真空パッド SPKを使用した縞鋼板の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 W WWW.SCHMALZ.CO.JP/ アクセサリ WW.SCHMALZ.COM/ アクセサリ CCAADDデデーータタ SPK ECBPMI WWW.SCHMALZ.CO.JP/SPK 57 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空吸着パッド フラット真空パッド SPK 表面が粗いワークや凹凸模様のあるワークに適した真空パッド 形式表示方法 SPK – 110 – MOS-EPDM-15 – G1/2-IG 1 2 3 4 1 – 製品仕様 2 – パッド径 3 – シールリングの材質 タイプ 種類 タイプ 直径 タイプ 材質 / 色 SPK フラット真空パッド (例) 110 Ø 110 mm MOS-EPDM-15 EPDM発泡ゴム（標準） MOS-EPDM-20 EPDM発泡ゴム 4 – 取付ネジ （吸着跡軽減） タイプ 種類 G1/4-IG 平行 G1/4 メネジ G1/2-IG 平行 G1/2 メネジ 製品コード: 製品本体・アクセサリ タイプ 真空パッド SPK アクセサリ シーリングの材質(1) / ショア硬度 タッチバルブ MOS-EPDM-15 MOS-EPDM-20 TV SPK-55-...-G1/4-IG 10.01.01.12060 10.01.01.12935 - SPK-80-...-G1/4-IG 10.01.01.12061 10.01.01.12936 10.05.10.00061 SPK-110-...-G1/2-IG 10.01.01.12062 10.01.01.12937 10.05.10.00061 SPK-160-...-G1/2-IG 10.01.01.12063 10.01.01.12609 10.05.10.00061 SPK-200-...-G1/2-IG 10.01.01.12064 10.01.01.12938 10.05.10.00038 SPK-250-...-G1/2-IG 10.01.01.12065 10.01.01.12939 10.05.10.00038 (1)材質の詳細につきましては「真空パッドの材質」(44ページ)をご覧ください。 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ タイプ 吸着力 内容積 ワークの最小曲率半径 推奨ホース内径 (最長 2 m) [N](2) [cm³] [mm] [mm] SPK-55-...-G1/4-IG 121 12 250 9 SPK-80-...-G1/4-IG 256 22 400 9 SPK-110-...-G1/2-IG 471 68 500 12 SPK-160-...-G1/2-IG 1060 129 1000 12 SPK-200-...-G1/2-IG 1700 199 1600 12 SPK-250-...-G1/2-IG 2714 291 2600 12 (2)記載の吸着力は、真空圧 -60 kPaで、滑らかで乾燥した表面のワークを吸着した場合の理論値です。安全率は含まれません。 58 WWW.SCHMALZ.CO.JP/SPK 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

フラット真空パッド 長円フラット真空パッド SGON フレームや管材など細長く幅の狭いワークに適した真空パッド UNIVERSAL ELECTRONICS アプリケーション • アルミフレーム、パイプ、包装品など、細長く幅の狭いワークの 搬送に適した長円真空パッド • 幅の狭いワークを搬送する場合に、円形パッドよりも強い力で 吸着可能 • 吸着跡の発生を抑え、樹脂成形品やガラスに適したマークレスゴム (HT1) • 静電気放電による電子基板の不良発生を防止するESD対策ゴム (NBR-ESD) は、基板の端部の吸着搬送にも好適 長円フラット真空パッド SGON デザイン • 長円真空パッドゴム SGO (2) と接続ニップル (1) で構成された ネジ付き真空パッド SGON (3) • サイズが24 x 8 mm以上のパッドには回転防止用のイヤークランプ が付属 • 対応ニップルが同系列の場合、どの交換用パッドとニップルの 組み合わせでも接続が可能 長円フラット真空パッド SGONの構成 製品特長 • アルミフレームやパイプなど、細長いワークの搬送に適した 長円真空パッド • 使用中の意図しないねじれを防止するためのイヤークランプ (24 x 8 mm以上のパッドに付属) • 吸着範囲が狭い場合にも高い吸着力 • サポートリブにより薄いワークの吸着時にワークの変形を軽減 長円真空パッド SGONを使用したブリスター包装品の吸着搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 ア WWWWW.SWCH.SMCHAMLZA. アククセセササリリ CADデデーータタ CLOZ.MCO/ .JP/ CAD SGON ECBPMI WWW.SCHMALZ.CO.JP/SGON 59 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
