真空発生器 ホームページで全ての製品をご覧いただけます。 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 144

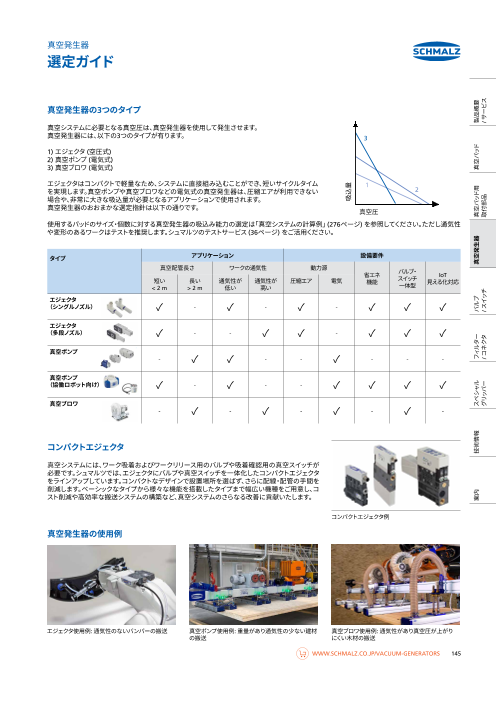

真空発生器 選定ガイド 真空発生器の3つのタイプ 真空システムに必要となる真空圧は、真空発生器を使用して発生させます。 真空発生器には、以下の3つのタイプが有ります。 3 1) エジェクタ (空圧式) 2) 真空ポンプ (電気式) 3) 真空ブロワ (電気式) エジェクタはコンパクトで軽量なため、システムに直接組み込むことができ、短いサイクルタイム 1 を実現します。真空ポンプや真空ブロワなどの電気式の真空発生器は、圧縮エアが利用できない 2 場合や、非常に大きな吸込量が必要となるアプリケーションで使用されます。 真空発生器のおおまかな選定指針は以下の通りです。 真空圧 使用するパッドのサイズ・個数に対する真空発生器の吸込み能力の選定は「真空システムの計算例」 (276ページ) を参照してください。ただし通気性 や変形のあるワークはテストを推奨します。シュマルツのテストサービス (36ページ) をご活用ください。 タイプ アプリケーション 設備要件 真空配管長さ ワークの通気性 動力源 省エネ バルブ・ 短い 長い 通気性が 通気性が 圧縮エア 電気 機能 スイッチ IoT 高い 一体型 見える化対応 < 2 m > 2 m 低い エジェクタ （シングルノズル） ✓ - ✓ - ✓ - ✓ ✓ ✓ エジェクタ （多段ノズル） ✓ - - ✓ ✓ - ✓ ✓ ✓ 真空ポンプ - ✓ ✓ - - ✓ - - - 真空ポンプ （協働ロボット向け） ✓ - ✓ - - ✓ ✓ ✓ ✓ 真空ブロワ - ✓ - ✓ - ✓ - ✓ - コンパクトエジェクタ 真空システムには、ワーク吸着およびワークリリース用のバルブや吸着確認用の真空スイッチが 必要です。シュマルツでは、エジェクタにバルブや真空スイッチを一体化したコンパクトエジェクタ をラインアップしています。コンパクトなデザインで設置場所を選ばず、さらに配線・配管の手間を 削減します。ベーシックなタイプから様々な機能を搭載したタイプまで幅広い機種をご用意し、コ スト削減や高効率な搬送システムの構築など、真空システムのさらなる改善に貢献いたします。 コンパクトエジェクタ例 真空発生器の使用例 エジェクタ使用例: 通気性のないバンパーの搬送 真空ポンプ使用例: 重量があり通気性の少ない建材 真空ブロワ使用例: 通気性があり真空圧が上がり の搬送 にくい木材の搬送 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 145 吸込量 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

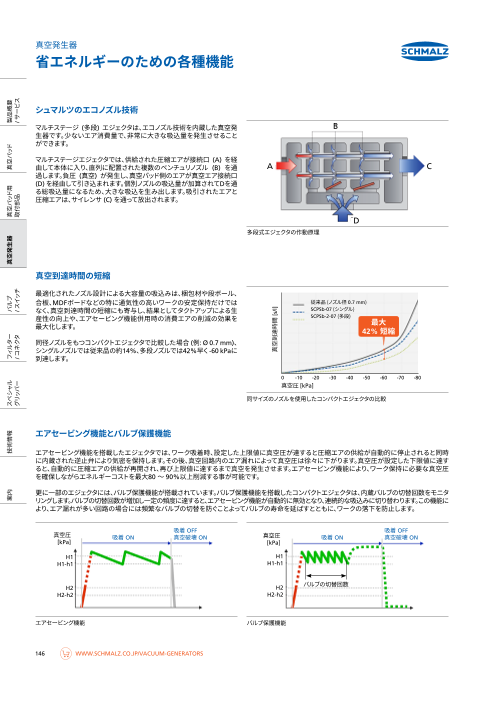

真空発生器 省エネルギーのための各種機能 シュマルツのエコノズル技術 マルチステージ (多段) エジェクタは、エコノズル技術を内蔵した真空発 B 生器です。少ないエア消費量で、非常に大きな吸込量を発生させること ができます。 マルチステージエジェクタでは、供給された圧縮エアが接続口 (A) を経 由して本体に入り、直列に配置された複数のベンチュリノズル (B) を通 A C 過します。負圧 (真空) が発生し、真空パッド側のエアが真空エア接続口 (D) を経由して引き込まれます。個別ノズルの吸込量が加算されてDを通 る総吸込量になるため、大きな吸込を生み出します。吸引されたエアと 圧縮エアは、サイレンサ (C) を通って放出されます。 D 多段式エジェクタの作動原理 真空到達時間の短縮 最適化されたノズル設計による大容量の吸込みは、梱包材や段ボール、 合板、MDFボードなどの特に通気性の高いワークの安定保持だけでは 従来品 (ノズル径 0.7 mm) なく、真空到達時間の短縮にも寄与し、結果としてタクトアップによる生 SCPSb-07 (シングル) 産性の向上や、エアセービング機能併用時の消費エアの削減の効果を SCPSb-2-07 (多段) 最大化します。 最大 42% 短縮 同径ノズルをもつコンパクトエジェクタで比較した場合 (例: Ø 0.7 mm)、 シングルノズルでは従来品の約14%、多段ノズルでは42%早く -60 kPaに 到達します。 0 -10 -20 -30 -40 -50 -60 -70 -80 真空圧 [kPa] 同サイズのノズルを使用したコンパクトエジェクタの比較 エアセービング機能とバルブ保護機能 エアセービング機能を搭載したエジェクタでは、ワーク吸着時、設定した上限値に真空圧が達すると圧縮エアの供給が自動的に停止されると同時 に内蔵された逆止弁により気密を保持します。その後、真空回路内のエア漏れによって真空圧は徐々に下がります。真空圧が設定した下限値に達す ると、自動的に圧縮エアの供給が再開され、再び上限値に達するまで真空を発生させます。エアセービング機能により、ワーク保持に必要な真空圧 を確保しながらエネルギーコストを最大80 ～ 90%以上削減する事が可能です。 更に一部のエジェクタには、バルブ保護機能が搭載されています。バルブ保護機能を搭載したコンパクトエジェクタは、内蔵バルブの切替回数をモニタ リングします。バルブの切替回数が増加し一定の頻度に達すると、エアセービング機能が自動的に無効となり、連続的な吸込みに切り替わります。この機能に より、エア漏れが多い回路の場合には頻繁なバルブの切替を防ぐことよってバルブの寿命を延ばすとともに、ワークの落下を防止します。 吸着 OFF 吸着 OFF 真空圧 吸着 ON 真空破壊 ON 真空圧 吸着 ON 真空破壊 ON [kPa] [kPa] H1 H1 H1-h1 H1-h1 H2 H2 バルブの切替回数 H2-h2 H2-h2 エアセービング機能 バルブ保護機能 146 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス 真空到達時間 [s/l]

真空発生器 マニホールド・IoTソリューション コンパクトエジェクタのマニホールド化によるメリット 配線・配管の本数は装置の組立の手間だけでなく、コストにも大きな影響を与えます。シュマルツではコンパクトエジェクタの配線・配管の手間を削 減可能なマニホールドタイプのコンパクトエジェクタをラインアップしています。 エアマニホールドタイプでは、最大16台のコンパクトエジェクタに対し一括で圧縮エアを供給する事ができ、最大93%の配管を削減可能です。 エア・電気マニホールドタイプでは、圧縮エアを一括で供給するだけでなく、吸着バルブの制御・圧力センサの出力に必要な電気接続ケーブルも最 小限にまとめることができるため、省配線化が可能です。 型式 業界 コンパクトエジェクタタイプ 対応 エジェクタ数 配線方法 ページ 通信プロトコル 型式 仕様 エアマニホールドタイプ SCTMb SCPMb ベーシックタイプ P. 174 - SCTMc SCPMc 省エネ機能付きタイプ 最大16台 個別配線 P. 174 ELECTRONICS SCTMi SCPMi 高機能タイプ （省エネ・状態監視機能付き） IO-Link P. 174 エア・電気マニホールドタイプ SCTMc-MP SCPMc 省エネ機能付きタイプ - 最大7台 一括配線 P. 174 (D-sub) SCTMi-IOL ELECTRONICS SCPMi 高機能タイプ （省エネ・状態監視機能付き） IO-Link P. 176 高機能タイプ EtherCAT® 最大 一括配線 16台 (M12、5ピン) （省エネ・状態監視機能付き・ EtherNet / IP™ SCTSi SCPSi P. 186 UNIVERSAL 多彩な通信プロトコルに対応） PROFINET™ IO-Link™ IO-Linkを使用したデータ通信 従来の吸着搬送工程では、吸着のON/OFFや真空スイッチから出力され る単純な2値信号だけを使って制御されることが主でしたが、それだけ モニタリング状況を 外部での では搬送不良の兆候を捉えて対処することはできませんでした。 リアルタイムで出力 可視化・分析 シュマルツでは、IO-Linkや産業用イーサネットに対応した製品を「シュ マルツiシリーズ(1)」としてラインアップしています。シュマルツiシリーズの 状態監視機能によって真空圧の異常変動などを検知することにより、不 具合兆候を捉えることができます。不具合として顕在化する一歩手前で 対処することが可能になり、生産効率の最大化に寄与します。 真空回路状況の (1) マークはシュマルツiシリーズの該当製品を意味します。 変動 外部からの 設定変更・最適化 離れた場所からであっても設定変更や状態監視が可能 エアセービング機能による 吸着バルブの発停 吸着バルブの発停頻度が増加 真空圧が上がらない ↓ ↓ ↓ ↓ 真空圧 真空圧 真空圧 通常運転 摩耗などによって 顕著なリーク・ （異常なし） エア漏れが発生 エジェクタの経年劣化 • エジェクタの動作に異常がなく、作業者が現場 • 作業者はバルブの発停頻度が増えていること • 万が一設備が停止してしまうような機能低下 にいなくても問題がない状態 に気が付くことができ、設備停止前にハンドの が起きても、故障位置や要因を特定しやすく、 点検が可能 ダウンタイムを削減 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 147 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空発生器 協働ロボット向け真空ポンプソリューション 協働ロボットという選択肢 軽量ロボットや協働ロボット（コボット）は、現場レベルでのFA化の浸透 において重要な役割を果たしています。コボットはさまざまなタスクを担 い、柔軟な生産プロセスの実現に貢献します。また必要なスペースも少 なく、プログラムも容易であるため、大型の産業ロボットと比較して自動 化の導入における環境的なハードルが低い傾向にあります。 コボットの利用が容易であるほど、組み合わせるグリッパーも手軽に運 用できることが求められます。特にエジェクタのような圧縮エアが必要 な真空源はこうしたロボットの動作を妨げる可能性があるので、配管レ スで動作する機器が求められています。 協働ロボット市場における最小・最軽量の真空ポンプ ECBPMi 多彩な作業に対応した個別ソリューション 組立、物流、包装作業など、協働ロボットの作業内容は多岐にわたります。協働ロボットは産業用ロボットと同様に、ワークを把持し、移動させ、パレ タイズします。協働ロボットは、機械装置への部材投入作業等の自動化がまだ行き届いていない領域や、製造品のテスト工程や品質管理などの作業 領域においても大きな可能性を秘めています。 真空ロボットハンドと協働ロボットとの組み合わせは様々なアプリケーションに対応し、多くのメリットを提供します。一例を以下にご紹介します。 x 8 ピック＆プレイス 包装とパレタイジング 装置への投入・取り出し 品質検査・試験 組立 ばら積みピッキング 148 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空発生器 協働ロボット向け真空ポンプソリューション 3つの高機能真空ポンプ シュマルツではアプリケーションに合わせた高機能・省エネタイプの電動真空ポンプを複数ご用意しています。駆動に圧縮エアを必要としないため、 コンプレッサやエアホースによる運転場所の制約を受けません。これらの電動真空ポンプを使用することで、協働ロボットやAGVを使用した自動倉 庫でのピッキングなど、これまで吸着搬送が利用できなかった領域にもアプローチできます。ロボット先端に取り付けることが可能なコボットポンプ ECBPi / ECBPMiと、据え置きタイプで吸込量が大きなコンパクトポンプ GCPiの3製品をラインアップしています。 コボットポンプ ECBPi コボットポンプ ECBPMi コンパクトポンプ GCPi • 状態監視等が可能なIO-Link対応 • 小型・軽量のベーシックモデル • 省エネ機能搭載の高効率な真空ポンプ • 各社ロボット向けフランジや電気ケーブル • 電気ケーブル付きロボットフランジが • 状態監視とエネルギーモニタリングが可能 を別途ご用意 一体化し、セットアップが容易 • 質量: 3.22 kg • 質量: 775 g • 質量: 225 g • 最大吸込量: 46 L/min • 最大吸込量: 12 L/min • 最大吸込量: 1.6 L/min • 電圧: 24V DC • 電圧: 24V DC • 電圧: 24V DC 高機能真空ポンプによる省エネの実現 コンパクトポンプGCPiの特長は、その優れたエネルギー効率です。効率 一般的な 的なダイヤフラムポンプ技術と高機能な真空制御により、ロータリーベ 真空エジェクタ ーン真空ポンプより最大で75%、真空エジェクタ (エアセービング機能な (エアセービング 機能なし) し）より最大で85%効率が高くなります。 また、こうした省エネ機能はECBPi / ECBPMiシリーズにも搭載されてい ます。(2) -85% 一般的な ロータリーベーン (2)省エネ効率は製品ごとに異なります。 真空ポンプ -75% コンパクトポンプ GCPi 稼働時間 協働ロボット向けロボセット シュマルツでは、各社協働ロボットへの容易な取付・セットアップを実現 コボットポンプ ECBPi するためのロボセットをご用意しています。また、専用プラグインソフトウ ェアを活用いただくことで、設定作業の簡素化・見える化・拡張性の向上 電気接続ケーブル など、お客様の使い勝手をより高めることが可能です。 ロボットフランジ プラグインソフトウェアは、弊社ホームページの各種ロボセットページよ りダウンロードが可能です。(3) (3)全 てのロボセットがプラグインソフトウェアの対象ではございません。 対象製品につきましてはお問い合わせください。 USBメモリ (プラグインソフト) エンドエフェクタ VEE 接続用パーツ エンドエフェクタ VEE 協働ロボット向けロボセットの ページはこちら コボットポンプ ECBPiロボセット例 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 149 エネルギー消費量 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空発生器 選定ガイド 最大吸込量 [l/min] ノズル径 [mm] テクニカルデータ ベーシックエジェクタ SEG 7 ～ 370 0.5 ～ 3 55 / 85 0.3 ～ 0.6 -10 ～ 80 10 ～ 404 SBP P.154 8 ～ 215 0.5 ～ 2.5 85 0.3 ～ 0.6 0 ～ 60 7.5 ～ 50 マルチステージエジェクタ SEP 13 ～ 415 0.3 ～ 2.0 60 / 90 0.2 ～ 0.6 0 ～ 60 0.8 ～ 22.8 SBP-HV / HF (-KU) P.157 13 ～ 309 0.3 ～ 1.6 60 / 90 0.2 ～ 0.6 0 ～ 60 21.5 ～ 295 SBPL P.163 290 ～ 1,140 1.3 ～ 1.6(4) 60 / 90 0.2 ～ 0.6 0 ～ 60 750 ～ 1,500 インラインエジェクタ SLP P.152 8 ～ 16 0.5 ～ 0.7 85 0.3 ～ 0.6 0 ～ 60 5 VR 7 ～ 21 0.5 ～ 0.9 87 / 90 0.3 ～ 0.6 0 ～ 60 15 分散配置型エジェクタ SEAC 35 1.0 85 0.4 ～ 0.6 0 ～ 50 62 ～157 SEAC-RP 35 1.0 85 0.4 ～ 0.6 0 ～ 50 180 SEAC-ECO 35 1.0 85 0.4 ～ 0.6 0 ～ 60 95 コンパクトエジェクタ SCPMb / SCPMc / P.168 2 ～ 30 0.3 ～ 1.2 92 0.2 ～ 0.6 0 ～ 50 65 ～ 90 SCPMi SCPSb P.180 16 ～ 71.5 0.7 ～ 1.5 85 0.3 ～ 0.6 0 ～ 50 165 SCPSc / SCPSi P.183 16 ～ 71.5 0.7 ～ 1.5 85 0.3 ～ 0.6 0 ～ 50 195 SCPS-L / SCPSi-L P.188 227 ～ 323 1.6 ～ 2.0 90 0.4 ～ 0.6 0 ～ 50 460 SCPSb- /SCPSc- / 13 ～ 53.2 0.7 ～ 1.6 91 0.3 ～ 0.6 0 ～ 50 210 SCPSi-UHV-HD SCPi / SMPi P.194 75 ～ 195 1.5 ～ 2.5 85 0.4 ～ 0.7 0 ～ 50 560 SCPb / 75 ～ 185 1.5 ～ 2.5 85 0.4 ～ 0.7 5 ～ 50 585 ～ 615 SCPi-FS-RP SXPi / SXMPi P.197 185 ～ 220 2.5 ～ 3.0 85 0.3 ～ 0.6 0 ～ 50 770 ～ 910 SCPLb / SCPLc P.191 290 ～ 1,140 1.3 ～ 1.6(4) 60 / 90 0.3 ～ 0.6 0 ～ 55 830 ～ 1,670 協働ロボット向け真空発生器 RECBi 52.5 85 0.3 ～ 0.7 0 ～ 50 590 ECBPMi P.208 1.6 60 - 0 ～ 40 225 ECBPi P.210 12 75 - 5 ～ 45 775 真空ポンプ / 真空ブロア GCPi 46 80 - 0 ～ 45 3,220 EVE-TR P.200 33 ～ 5,851 78 ～ 90 - - 2.4 ～ 258 kg EVE-OG 166 ～ 4,250 98 - - 19 ～ 195 kg SB P.204 1,250 ～ 17,500 10.5 ～ 44 - - 13 ～ 125 kg 150 WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス ページ 1 ～ 10 11 ～ 100 101 ～ 500 501 ～ 1,000 1,001 ～ 5,000 5,001 ～ 10,0000 0 ～ 0.5 0.5 ～ 1 1 ～ 2 2 ～ 3 3 ～ 4 最大真空度 [%] 作動圧 [MPa] 作動温度 [°C] 質量 [g]

真空発生器 選定ガイド 基本仕様 省エネ機能 真空破壊機能 通信・ 予知保全 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - (5) - - - - - - - - - - - - - - - - - - (5) - - - - - - - - - - - - - - - (5) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - (5) - - - - - - - - (5) - - - - - (5) - - - - - - - - - - - - - (5) - - (5) - - - - - - - - - - - - - - - - - (5) - - - - - - - - - - (5) - - - - - - - (5) - - - - - - (6) - (4)SBPLおよびSCPLb / SCPLcは最大6本のノズルを搭載可能です。 (5)フィルターメッシュ搭載 (6)大気開放 : 標準搭載　　　 : 該当モデルを選択可能　　　- : 非該当　　　 : カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP WWW.SCHMALZ.CO.JP/VACUUM-GENERATORS 151 マルチステージ(多段) ノズル サイレンサ フィルター LED表示 吸着バルブ (NO) 吸着バルブ (NC) 吸着バルブ (IMP) 真空スイッチ 逆止弁 電子制御式省エネ機能 機械制御式省エネ機能 真空破壊機能 (外部信号) 大気開放機能 自動真空破壊 強力真空破壊 7セグ表示 電子式マニュアル制御 外部通信 (IO-Link) 状態監視 予兆保全 エネルギー モニタリング 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

インラインエジェクタ インラインエジェクタ SLP シンプル・ワンタッチ接続の小型エジェクタ PLASTICS PACKAGING METAL アプリケーション • 自動搬送および手動搬送における様々なアプリケーションに 対応するインラインエジェクタ • 高速でワークを搬送したい場合や電子機器の組立など作業スペース に限りがある環境 インラインエジェクタ SLP デザイン • 軽量かつ耐衝撃性のあるプラスチック製ハウジング (1) • ホースの付け外しが容易なワンタッチホースコネクタ付きの エア接続口 (2) (3) • 2種類のノズルをラインアップ • 合理的なエア排気設計 • 直径Ø10 mmのスリムで省スペースなデザイン インラインエジェクタ SLPの構成 製品特長 • 軸方向に接続口があるインラインタイプの真空発生器のため、配管の 途中に設置可能 • 軽量 (5 g) のため搬送システムの負担を軽減 • 高効率のノズルで、エア消費量を最小限に抑制 • スリムなハウジングのため、限られたスペースにも組み込み可能 • エア接続口がワンタッチホースコネクタのため、追加の配管部品が 不要 配管途中に設置可能なインラインエジェクタ SLPを使用した分散型真空システム スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ ア WWW.SCHMALZ.CO.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ SLP ECBPMI 152 WWW.SCHMALZ.CO.JP/SLP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

インラインエジェクタ インラインエジェクタ SLP シンプル・ワンタッチ接続の小型エジェクタ 形式表示方法 SLP – 05 – S01 1 2 3 1 ‒ 製品仕様 2 ‒ ノズル径 3 ‒ エア接続口 タイプ 種類 タイプ サイズ タイプ 種類 SLP インラインエジェクタ 05 Ø 0.5 mm S01 ワンタッチホースコネクタ (Ø 4 mm) 07 Ø 0.7 mm 製品コード: 製品本体 タイプ 製品コード SLP-05-S01 10.02.01.00561 SLP-07-S01 10.02.01.00562 テクニカルデータ タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体質量 未吸着時 吸着時 圧縮エア側 真空エア側 [%] [l/min](1) [l/min](1) [dB(A)](1) [dB(A)](1) [MPa] [mm](2) [mm](2) [°C] [g] SLP-05-S01 85 8 13 60 52 0.3 ～ 0.6 2 2 0 ～ 60 5 SLP-07-S01 85 16 25 63 63 0.3 ～ 0.6 2 2 0 ～ 60 5 ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)作動圧: 0.45 MPa (2)ホース長さ: 最大2 m WWW.SCHMALZ.CO.JP/SLP 153 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベーシックエジェクタ ベーシックエジェクタ SBP 汎用性の高いプラスチック製エジェクタ UNIVERSAL アプリケーション • 自動搬送および手動搬送における様々なアプリケーションに 対応するベーシックエジェクタ • 電子機器の組立など作業スペースに限りがある環境での搬送 • プラスチックや板金加工後の取出し • 複数の真空パッドを使用する際に、各真空パッドを個別に制御したい 場合に最適 ベーシックエジェクタ SBP デザイン • 軽くて衝撃に強いプラスチック製の一体型ハウジング (2) • エア接続口 (1) (5) はワンタッチホースコネクタ式 またはネジ式から選択 • 0.5 ～ 2.5 mmの6種類のノズルをラインアップ • 開放型サイレンサ (3) • 装置への取り付けは取付穴 (4) もしくは取付プレートを使用 ベーシックエジェクタ SBPの構成 製品特長 • 小型で軽量なプラスチックハウジングで、狭いスペースや ワークに近い位置への設置が容易 • 最小限のエア消費量で多様なアプリケーションに対応可能な 幅広いノズルラインアップ • ワンタッチホースコネクタ式またはネジ式のエア接続を選択でき、 アプリケーションに適した配管が可能 • メンテナンスが容易な開放型のサイレンサ • 専用の取付プレートを使用することで、複数台のエジェクタを 使用する場合も取付が容易であり、同一ハンド上に複数の 真空回路を設置可能 ベーシックエジェクタ SBPを使用したプラスチック射出成形部品の搬送 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 アクセサリ データ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデータ SBP ECBPMI 154 WWW.SCHMALZ.CO.JP/SBP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベーシックエジェクタ ベーシックエジェクタ SBP 汎用性の高いプラスチック製エジェクタ 形式表示方法 SBP – 05 – G01 – SDA 1 2 3 4 1 – 製品仕様 2 – ノズル径 3 – エア接続口 タイプ 種類 タイプ サイズ タイプ 種類 (圧縮エア側 / 真空エア側) SBP ベーシックエジェクタ 05 Ø 0.5 mm G01 ネジ接続 (M5 メネジ / M5 メネジ) 07 Ø 0.7 mm G02 ネジ接続 (平行 G1/8 メネジ / 平行 G1/8 メネジ) 4 – サイレンサ 10 Ø 1.0 mm G03 ネジ接続 (平行 G1/4 メネジ / 平行 G3/8 メネジ) タイプ 有無 15 Ø 1.5 mm S01 ワンタッチホースコネクタ (Ø 4 mm / Ø 4 mm) SDA サイレンサ付き 20 Ø 2.0 mm S02 ワンタッチホースコネクタ (Ø 6 / Ø 8 mm) 25 Ø 2.5 mm S03 ワンタッチホースコネクタ (Ø 8 / Ø 10 mm) 製品コード: 製品本体 タイプ エア接続口 (圧縮エア側 / 真空エア側) G01 G02 G03 S01 S02 S03 (M5-IG / M5-IG) (G1/8-IG / G1/8-IG) (G1/4-IG / G3/8-IG) (Ø4 mm / Ø4 mm) (Ø6 mm / Ø8 mm) (Ø8 mm / Ø10 mm) SBP-05-... 10.02.01.00599 - - 10.02.01.00563 - - SBP-07-... 10.02.01.00600 - - 10.02.01.00564 - - SBP-10-... - 10.02.01.00601 - - 10.02.01.00565 - SBP-15-... - 10.02.01.00602 - - 10.02.01.00566 - SBP-20-... - - 10.02.01.00603 - - 10.02.01.00567 SBP-25-... - - 10.02.01.00604 - - 10.02.01.00568 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP 製品コード: アクセサリ タイプ 概要 製品コード BEF-PL-110x44.5x3-SBP エジェクタ用クリップマウント 10.02.01.00511 SET-SBP-M4-IG DINレール取付セット 10.02.01.00769 取付可能なエジェクタ数: - SBP-05/07: 11 台 - SBP-10/15: 7 台 - SBP-20/25: 5 台 エジェクタ用クリップマウント DINレール取付セット WWW.SCHMALZ.CO.JP/SBP 155 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ベーシックエジェクタ ベーシックエジェクタ SBP 汎用性の高いプラスチック製エジェクタ テクニカルデータ タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体 未吸着時 吸着時 圧縮エア側 真空エア側 質量 [%] [l/min](1) [l/min](1) [dB(A)](1) [dB(A)](1) [MPa] [mm](2) [mm](2) [°C] [g] SBP-05-... 85 8.0 14 58 53 0.3 ～ 0.6 2 2 0 ～ 60 7.5 SBP-07-... 85 16.0 22 65 59 0.3 ～ 0.6 2 2 0 ～ 60 7.5 SBP-10-... 85 37.7 48 65 59 0.3 ～ 0.6 4 6 0 ～ 60 22 SBP-15-... 85 71.0 105 72 65 0.3 ～ 0.6 4 6 0 ～ 60 22 SBP-20-... 85 127.0 197 77 68 0.3 ～ 0.6 6 7 0 ～ 60 50 SBP-25-... 85 215.0 311 78 70 0.3 ～ 0.6 6 7 0 ～ 60 50 ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)作動圧: 0.45 MPa (2)ホース長さ: 最大2 m 156 WWW.SCHMALZ.CO.JP/SBP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBP-HV/HF-KU シンプルかつバリエーション豊富な樹脂製ハウジングの高効率エジェクタ PACKAGING UNIVERSAL アプリケーション • 高真空圧タイプと高吸込量タイプの2種類をラインアップ SBP-HV (高真空圧タイプ): 　鉄板や樹脂部品などを搬送する際のエア消費を削減したい場合 SBP-HF (高吸込量タイプ): 　段ボールや木材などの通気性のあるワークを搬送する場合 • 豊富なノズルラインアップで多種多様なアプリケーションに対応 • ノズルのメンテナンスが容易な構造のため、粉塵など異物を吸う アプリケーションにおいても保守工数を軽減 • 軽量なため、ロボットハンドにエジェクタを搭載する場合にも好適 マルチステージエジェクタ SBP-HV/HF-KU デザイン • 軽量・コンパクトなエジェクタカートリッジ (1) • サイレンサの有無を選択可能なホルダーキャップ (2) • パッド接続口 (4) 付きの樹脂製ハウジング SFE (3) • 圧縮エア接続口 (5) ※ワンタッチホースコネクタ (別売り) • 真空エア接続口 (6) • サイレンサ取付口 (7) ※サイレンサ (オプション) マルチステージエジェクタ SBP-HV/HF-KUの構成 製品特長 • パワフルかつエネルギー効率の良い真空発生によって、エア漏れの 多いワークでも安定した搬送が可能 • 高真空圧タイプ (HV) と高吸込量タイプ (HF) を選択でき、必要な 真空圧に合わせた仕様を選択することによってエア消費量を最適化 • 真空到達時間が速く、サイクルタイムを短縮 • 分解・内部清掃が可能なため、メンテナンスが容易 • プラスチック製ハウジングの採用により、軽量化を実現 紙箱搬送に使用されるマルチステージエジェクタ SBP-HV/HF スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWWWW.SWCH.SMCHAMLZA.CLZ.CO.JP/ アアククセセササリリ CADデデーータタ OM/ CAD SBP-HV-HF-KU ECBPMI WWW.SCHMALZ.CO.JP/SBP-HV-HF-KU 157 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBP-HV/HF-KU シンプルかつバリエーション豊富な樹脂製ハウジングの高効率エジェクタ 形式表示方法 SBP – HF – 2 – 06 – 13 – KU 1 2 3 4 5 6 1 ‒ 製品仕様 2 ‒ エジェクタ仕様 3 ‒ ノズルの段数 タイプ 種類 タイプ 種類 タイプ 種類 SBP ベーシックエジェクタ HV 高真空圧タイプ 2 2段 HF 高吸込量タイプ 3 3段 4 ‒ ノズル径 5 ‒ 真空カートリッジの本体径 6 ‒ ハウジング材質 タイプ サイズ タイプ サイズ タイプ 種類 03 Ø 0.3 mm (SBP-HV) 7 Ø 7 mm (対応ノズル径: 03、04) KU プラスチック 04 Ø 0.4 mm (SBP-HF) 13 Ø 13 mm (対応ノズル径: 06、07) 06 Ø 0.6 mm (SBP-HV) 22 Ø 22 mm (対応ノズル径: 13、16) 07 Ø 0.7 mm (SBP-HF) 13 Ø 1.3 mm (SBP-HV) 16 Ø 1.6 mm (SBP-HF) 製品コード: 製品本体・アクセサリ HV: 高真空圧タイプ マルチステージエジェクタ アクセサリ タイプ SBP-HV サイレンサ SBP-HV-2-04-7-KU 10.02.01.01958 - SBP-HV-2-07-13-KU 10.02.01.01959 10.02.01.01498 SBP-HV-3-07-13-KU 10.02.01.01960 10.02.01.01498 SBP-HV-2-16-22-KU 10.02.01.01961 10.02.01.01517 SBP-HV-3-16-22-KU 10.02.01.01962 10.02.01.01517 HF: 高吸込量タイプ マルチステージエジェクタ アクセサリ タイプ SBP-HF サイレンサ SBP-HF-2-03-7-KU 10.02.01.01953 - SBP-HF-2-06-13-KU 10.02.01.01954 10.02.01.01498 SBP-HF-3-06-13-KU 10.02.01.01955 10.02.01.01498 SBP-HF-2-13-22-KU 10.02.01.01956 10.02.01.01517 SBP-HF-3-13-22-KU 10.02.01.01957 10.02.01.01517 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP 158 WWW.SCHMALZ.CO.JP/SBP-HV-HF-KU 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBP-HV/HF-KU シンプルかつバリエーション豊富な樹脂製ハウジングの高効率エジェクタ テクニカルデータ: SBP-HV-KU (高真空圧タイプ) タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体質量 未吸着時 吸着時 圧縮エア側 真空エア側 [%] [l/min](1) [l/min](1) [dB(A)](2) [dB(A)](2) [MPa] [mm](3) [mm](3) [°C] [g](4) SBP-HV-2-04-7-KU 79 13.2 6.5 65 57 0.2 ～ 0.6 2 4 0 ～ 60 22 SBP-HV-2-07-13-KU 85 42.5 23.5 72 62 0.2 ～ 0.6 4 6 0 ～ 60 58 (64) SBP-HV-3-07-13-KU 85 76.8 23.5 70 61 0.2 ～ 0.6 4 6 0 ～ 60 63 (69) SBP-HV-2-16-22-KU 90 159 103.0 87 76 0.2 ～ 0.6 6 12 0 ～ 60 189 (204) SBP-HV-3-16-22-KU 90 308.8 103.0 80 72 0.2 ～ 0.6 6 12 0 ～ 60 207 (222) 吸込量 [l/min](1) タイプ 真空圧 [kPa] 0 -10 -20 -30 -40 -50 -60 -70 SBP-HV-2-04-7-KU 13.2 9.5 4.4 3.4 2.9 2.3 1.7 1.2 SBP-HV-2-07-13-KU 42.5 33.7 25.0 13.8 8.8 7.3 4.6 2.7 SBP-HV-3-07-13-KU 76.8 39.0 26.9 16.0 9.3 7.6 5.1 3.1 SBP-HV-2-16-22-KU 159.0 137.4 112.7 81.3 50.5 25 17.7 11.1 SBP-HV-3-16-22-KU 308.8 160.0 112.7 81.3 50.5 25 18.2 11.1 ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (1)作動圧: 0.4 MPa (2)作動圧が0.4 MPaの時の値です。サイレンサを使用した場合、ノイズレベルが2 ～ 12 dB(A)軽減します。 (3)ホース長さ: 最大2 m (4)括弧内の値はサイレンサ装着時の質量です。 テクニカルデータ: SBP-HF-KU (高吸込量タイプ) タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体質量 未吸着時 吸着時 圧縮エア側 真空エア側 [%] [l/min](5) [l/min](5) [dB(A)](6) [dB(A)](6) [MPa] [mm](7) [mm](7) [°C] [g](8) SBP-HF-2-03-7-KU 55 15.3 5.0 63 54 0.2 ～ 0.6 2 4 0 ～ 60 22 SBP-HF-2-06-13-KU 70 42.4 18.7 70 58 0.2 ～ 0.6 4 6 0 ～ 60 58 (64) SBP-HF-3-06-13-KU 70 67.3 18.7 68 57 0.2 ～ 0.6 4 6 0 ～ 60 63 (69) SBP-HF-2-13-22-KU 61 175.3 74.0 84 75 0.2 ～ 0.6 6 12 0 ～ 60 189 (204) SBP-HF-3-13-22-KU 61 297.6 74.0 81 73 0.2 ～ 0.6 6 12 0 ～ 60 207 (222) 吸込量 [l/min](5) タイプ 真空圧 [kPa] 0 -10 -20 -30 -40 -50 -60 -70 SBP-HF-2-03-7-KU 15.3 8.4 5.1 3.9 2.6 1.5 - - SBP-HF-2-06-13-KU 42.4 34.4 24.7 12.1 9.1 5.5 1.8 - SBP-HF-3-06-13-KU 67.3 38.0 27.0 14.0 9.1 5.5 1.8 0.7 SBP-HF-2-13-22-KU 175.3 143.8 102.0 66.3 44.7 24.7 2.9 - SBP-HF-3-13-22-KU 297.6 178.3 106.1 66.3 44.7 24.7 2.9 - ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (5)作動圧: 0.4 MPa (6)作動圧が0.4 MPaの時の値です。サイレンサを使用した場合、ノイズレベルが2 ～ 12 dB(A)軽減します。 (7)ホース長さ: 最大2 m (8)括弧内の値はサイレンサ装着時の質量です。 WWW.SCHMALZ.CO.JP/SBP-HV-HF-KU 159 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBP-HV / HF シンプルかつバリエーション豊富なアルミ製ハウジングの高効率エジェクタ PACKAGING UNIVERSAL アプリケーション • 高真空圧タイプと高吸込量タイプの2種類をラインアップ SBP-HV (高真空圧タイプ): 　鉄板や樹脂部品などを搬送する際のエア消費を削減したい場合 SBP-HF (高吸込量タイプ): 　段ボールや木材などの通気性のあるワークを搬送する場合 • 豊富なノズルラインアップで多種多様なアプリケーションに対応 • ノズルのメンテナンスが容易な構造のため、粉塵など異物を吸う アプリケーションにおいても保守工数を軽減 マルチステージエジェクタ SBP-HV/HF デザイン • 軽量・コンパクトなエジェクタ カートリッジ (1) • サイレンサの有無を選択可能なホルダーキャップ (2) • 真空破壊バルブ・真空スイッチなど、豊富なアクセサリに接続可能な 金属ハウジング (3) マルチステージエジェクタ SBP-HV/HFの構成 製品特長 • パワフルかつエネルギー効率の良い真空発生によって、エア漏れの 多いワークでも安定した搬送が可能 • 高真空圧タイプ (HV) と高吸込量タイプ (HF) を選択でき、必要な 真空圧に合わせた仕様を選択することによってエア消費量を最適化 • 真空到達時間が速く、サイクルタイムを短縮 • 分解・内部清掃が可能なため、メンテナンスが容易 紙箱搬送に使用されるマルチステージエジェクタ SBP-HV/HF スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMAL ア WWW.SCHMALZ.COZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ SBP-HV-HF ECBPMI 160 WWW.SCHMALZ.CO.JP/SBP-HV-HF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBP-HV / HF シンプルかつバリエーション豊富なアルミ製ハウジングの高効率エジェクタ 形式表示方法 SBP – HF – 2 – 06 – 13 – SD 1 2 3 4 5 6 1 ‒ 製品仕様 2 ‒ エジェクタ仕様 3 ‒ ノズルの段数 タイプ 種類 タイプ 種類 タイプ 段数 SBP ベーシックエジェクタ HV 高真空圧タイプ 2 2段 HF 高吸込量タイプ 3 3段 4 ‒ ノズル径 5 ‒ 真空カートリッジの本体径 6 ‒ オプション仕様 タイプ サイズ タイプ サイズ タイプ 種類 03 Ø 0.3 mm (SBP-HV) 7 Ø 7 mm (対応ノズル径: 03、04) 無記号 サイレンサ無し (ホルダーキャップ付き) 04 Ø 0.4 mm (SBP-HF) 13 Ø 13 mm (対応ノズル径: 06、07) SD サイレンサ付き 06 Ø 0.6 mm (SBP-HV) 22 Ø 22 mm (対応ノズル径: 15、16) S 省エネ機能付き 07 Ø 0.7 mm (SBP-HF) S-SD 省エネ機能付き、サイレンサ付き 13 Ø 1.3 mm (SBP-HV) 16 Ø 1.6 mm (SBP-HF) 製品コード: 製品本体・アクセサリ HV: 高真空圧タイプ アクセサリ タイプ 製品コード サイレンサ 取付用部品セット T溝用取付セット 大気開放バルブ SBP-HV-2-04-7 10.02.01.01716 - 10.08.03.00313 - - SBP-HV-2-07-13 10.02.01.01718 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-2-07-13-SD 10.02.01.01730 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-3-07-13 10.02.01.01721 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-3-07-13-SD 10.02.01.01733 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-2-16-22 10.02.01.01724 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HV-2-16-22-SD 10.02.01.01736 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HV-3-16-22 10.02.01.01727 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HV-3-16-22-SD 10.02.01.01739 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 HV-...-S: 高真空圧タイプ (省エネ機能付き)(1) アクセサリ タイプ 製品コード サイレンサ 取付用部品セット T溝用取付セット 大気開放バルブ SBP-HV-2-07-13-S 10.02.01.01719 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-2-07-13-S-SD 10.02.01.01731 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-3-07-13-S 10.02.01.01722 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-3-07-13-S-SD 10.02.01.01734 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HV-2-16-22-S 10.02.01.01725 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HV-2-16-22-S-SD 10.02.01.01737 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HV-3-16-22-S 10.02.01.01728 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HV-3-16-22-S-SD 10.02.01.01740 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 (1)エアセービング動作に必要な真空回路保持用のフラップ弁が一体化したタイプです。大気開放ができないため、ワークリリース時には必ず真空破壊が必要です。 HF: 高吸込量タイプ アクセサリ タイプ 製品コード サイレンサ 取付用部品セット T溝用取付セット 大気開放バルブ SBP-HF-2-03-7 10.02.01.01715 - 10.08.03.00313 - - SBP-HF-2-06-13 10.02.01.01717 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HF-2-06-13-SD 10.02.01.01729 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HF-3-06-13 10.02.01.01720 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HF-3-06-13-SD 10.02.01.01732 10.02.01.01498 10.08.03.00314 10.02.01.01579 10.02.01.01519 SBP-HF-2-13-22 10.02.01.01723 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HF-2-13-22-SD 10.02.01.01735 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HF-3-13-22 10.02.01.01726 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 SBP-HF-3-13-22-SD 10.02.01.01738 10.02.01.01517 10.08.03.00315 10.02.01.01577 10.02.01.01471 WWW.SCHMALZ.CO.JP/SBP-HV-HF 161 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBP-HV / HF シンプルかつバリエーション豊富なアルミ製ハウジングの高効率エジェクタ 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード (11桁の数字) でご検索ください。｜ WWW.SCHMALZ.CO.JP テクニカルデータ: SBP-HV (高真空圧タイプ) タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体質量 未吸着時 吸着時 圧縮エア側 真空エア側 [%] [l/min](2) [l/min](2) [dB(A)](3) [dB(A)](3) [MPa] [mm](4) [mm](4) [°C] [g](5) SBP-HV-2-04-7-... 79 13.2 6.5 65 57 0.2 ～ 0.6 2 4 0 ～ 60 29 SBP-HV-2-07-13-... 85 42.5 23.5 72 62 0.2 ～ 0.6 4 6 0 ～ 60 85 (91) SBP-HV-3-07-13-... 85 76.8 23.5 70 61 0.2 ～ 0.6 4 6 0 ～ 60 90 (96) SBP-HV-2-16-22-... 90 159 103.0 87 76 0.2 ～ 0.6 6 12 0 ～ 60 262 (277) SBP-HV-3-16-22-... 90 308.8 103.0 80 72 0.2 ～ 0.6 6 12 0 ～ 60 280 (295) 吸込量 [l/min](2) タイプ 真空圧 [kPa] 0 -10 -20 -30 -40 -50 -60 -70 SBP-HV-2-04-7-... 13.2 9.5 4.4 3.4 2.9 2.3 1.7 1.2 SBP-HV-2-07-13-... 42.5 33.7 25.0 13.8 8.8 7.3 4.6 2.7 SBP-HV-3-07-13-... 76.8 39.0 26.9 16.0 9.3 7.6 5.1 3.1 SBP-HV-2-16-22-... 159.0 137.4 112.7 81.3 50.5 25 17.7 11.1 SBP-HV-3-16-22-... 308.8 160.0 112.7 81.3 50.5 25 18.2 11.1 ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (2)作動圧: 0.4 MPa (3)作動圧が0.4 MPaの時の値です。サイレンサを使用した場合、ノイズレベルが2 ～ 12 dB(A)軽減します。 (4)ホース長さ: 最大2 m (5)括弧内の値はサイレンサ装着時の質量です。 テクニカルデータ: SBP-HF (高吸込量タイプ) タイプ 最大真空度 最大吸込量 エア消費量 ノイズレベル 作動圧 推奨ホース内径 作動温度 本体質量 未吸着時 吸着時 圧縮エア側 真空エア側 [%] [l/min](6) [l/min](6) [dB(A)](7) [dB(A)](7) [MPa] [mm](8) [mm](8) [°C] [g](9) SBP-HF-2-03-7-... 55 15.3 5.0 63 54 0.2 ～ 0.6 2 4 0 ～ 60 29 SBP-HF-2-06-13-... 70 42.4 18.7 70 58 0.2 ～ 0.6 4 6 0 ～ 60 85 (91) SBP-HF-3-06-13-... 70 67.3 18.7 68 57 0.2 ～ 0.6 4 6 0 ～ 60 90 (96) SBP-HF-2-13-22-... 61 175.3 74.0 84 75 0.2 ～ 0.6 6 12 0 ～ 60 262 (277) SBP-HF-3-13-22-... 61 297.6 74.0 81 73 0.2 ～ 0.6 6 12 0 ～ 60 280 (295) 吸込量 [l/min](6) タイプ 真空圧 [kPa] 0 -10 -20 -30 -40 -50 -60 -70 SBP-HF-2-03-7-... 15.3 8.4 5.1 3.9 2.6 1.5 - - SBP-HF-2-06-13-... 42.4 34.4 24.7 12.1 9.1 5.5 1.8 - SBP-HF-3-06-13-... 67.3 38.0 27.0 14.0 9.1 5.5 1.8 0.7 SBP-HF-2-13-22-... 175.3 143.8 102.0 66.3 44.7 24.7 2.9 - SBP-HF-3-13-22-... 297.6 178.3 106.1 66.3 44.7 24.7 2.9 - ※本カタログに記載しているエジェクタの流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 ※推奨供給エア品質: ISO 8573-1、クラス 7-4-4、フィルターでろ過済み (40 µm)、非含油 (6)作動圧: 0.4 MPa (7)作動圧が0.4 MPaの時の値です。サイレンサを使用した場合、ノイズレベルが2 ～ 12 dB(A)軽減します。 (8)ホース長さ: 最大2 m (9)括弧内の値はサイレンサ装着時の質量です。 162 WWW.SCHMALZ.CO.JP/SBP-HV-HF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

マルチステージエジェクタ マルチステージエジェクタ SBPL 段ボールや木材など通気性のあるワークに適した大吸込量のエジェクタ PACKAGING LOGISTICS WOOD ELECTRONICS アプリケーション • 非常に吸込量が大きく、通気性の高い梱包材、段ボール箱、 断熱材などのワークを安定して搬送可能 • 少ないエア消費で大きな吸込みを実現可能なため、エア消費量を 削減したい場合にも好適 マルチステージエジェクタ SBPL デザイン • 堅牢なハウジングとエア消費量を抑制可能なマルチステージノズル • 圧縮エア接続口 (1)、真空エア接続口 (2)、 エア排出口 (サイレンサ) (3) • オプションパーツ接続口 (4): バルブ、真空スイッチ、 真空ゲージなどを接続可能 • アクセサリ: 真空スイッチ、真空ゲージ、大気開放用バルブ、 ソレノイドバルブをラインアップ マルチステージエジェクタ SBPLの構成 製品特長 • エコノズル技術を搭載した大容量の吸込能力を持つエジェクタ • 高真空圧タイプ (HV) と高吸込量タイプ (HF) を選択でき、 アプリケーションに合わせてエア消費量の最適化が可能 • 真空到達が速く、サイクルタイムを短縮し、生産性を向上 • ノズルのメンテナンスが容易な構造のため保守工数を軽減 マルチステージエジェクタ SBPLによる複数の段ボール箱の搬送 スペアスパペスーアペツパ・アスー パペツ・ーアス パツペ・ーアテ ツパク・ーニテ ツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザ タイデ・ンーザ デタイ・ーン タデ製・ー 品タ製・資 品料製資品料製資品料製資品料資料動画動画動画動画動画 アクセアサクリアセクサセリアサクセア WWWW.SWCHWM.SACLHZM.CAOLMZ./C O.JP/ 動画はこちら リアサククリセセササリリ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ SBPL (YouTube) ECBPMI WWW.SCHMALZ.CO.JP/SBPL 163 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
