バルブ / スイッチ ホームページで全ての製品をご覧いただけます。 バルブ: WWW.SCHMALZ.CO.JP/VALVE-TECHNOLOGY スイッチ: WWW.SCHMALZ.CO.JP/SYSTEM-MONITORING 212

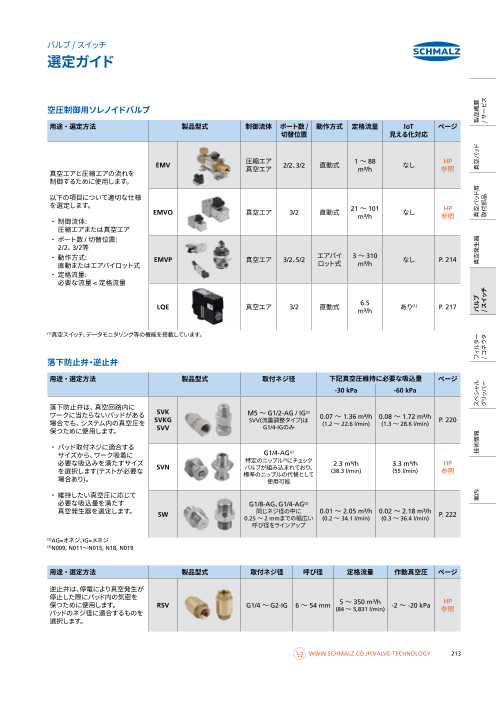

バルブ / スイッチ 選定ガイド 空圧制御用ソレノイドバルブ 用途・ 選定方法 製品型式 制御流体 ポート数 / 動作方式 定格流量 IoT ページ 切替位置 見える化対応 EMV 圧縮エア 1 ～ 88 HP 2、3/2 直動式 なし 真空エアと圧縮エアの流れを 真空エア 2/ m³/h 参照 制御するために使用します。 以下の項目について適切な仕様 を選定します。 EMVO 真空エア 3/2 直動式 21 ～ 101 なし HP m³/h 参照 ・ 制御流体: 圧縮エアまたは真空エア ・ ポート数 / 切替位置: 2/2、3/2等 ・ 動作方式: EMVP 真空エア 、 エアパイ 3 ～ 310 3/2 5/2 ロット式 ロット式 なし P. 214 直動またはエアパイ m³/h ・ 定格流量: 必要な流量 < 定格流量 LQE 真空エア 3/2 直動式 6.5 1) P. 217 m³/h あり( (1)真空スイッチ、データモニタリング等の機能を搭載しています。 落下防止弁・逆止弁 用途・ 選定方法 製品型式 取付ネジ径 下記真空圧維持に必要な吸込量 ページ -30 kPa -60 kPa 落下防止弁は、真空回路内に ワークに当たらないパッドがある SVK M5 ～ G1/2-AG / IG(2) 0.07 ～ 1.36 m³/h 0.08 ～ 1.72 m³/h 場合でも、システム内の真空圧を SVKG SVV(流量調整タイプ)は P. 220 .2 ～ 22.6 l/min) (1.3 ～ 28.6 l/min) 保つために使用します。 SVV G1/4-IGのみ (1 ・ パッド取付ネジに適合する サイズから、ワーク吸着に G1/4-AG(2) 必要な吸込みを満たすサイズ 特定のニップル(3)にチェック を選択します(テストが必要な SVN バルブが組み込まれており、 2.3 m³/h 3.3 m³/h HP 標準のニップルの代替として (38.3 l/min) (55 l/min) 参照 場合あり)。 使用可能 ・ 維持したい真空圧に応じて 必要な吸込量を満たす G1/8-AG、G1/4-AG(2) 真空発生器を選定します。 SW 同じネジ径の中に 0.01 ～ 2.05 m³/h 0.02 ～ 2.18 m³/h P. 222 0.25 ～ 2 mmまでの幅広い (0.2 ～ 34.1 l/min) (0.3 ～ 36.4 l/min) 呼び径をラインアップ (2)AG=オネジ、IG=メネジ (3)N009, N011～N015, N18, N019 用途・ 選定方法 製品型式 取付ネジ径 呼び径 定格流量 作動真空圧 ページ 逆止弁は、停電により真空発生が 停止した際にパッド内の気密を 保つために使用します。 RSV G1/4 ～ G2-IG 6 ～ 54 mm 5 ～ 350 m³/h -2 ～ HP -20 kPa パッドのネジ径に適合するものを (84 ～ 5,831 l/min) 参照 選択します。 WWW.SCHMALZ.CO.JP/VALVE-TECHNOLOGY 213 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

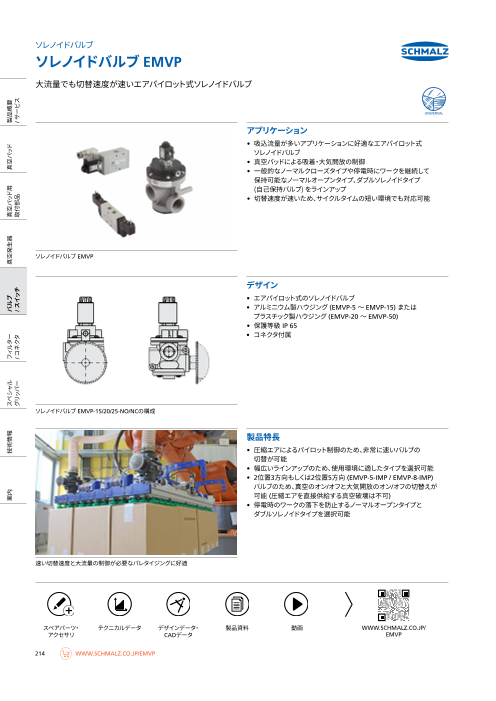

ソレノイドバルブ ソレノイドバルブ EMVP 大流量でも切替速度が速いエアパイロット式ソレノイドバルブ ​ UNIVERSAL アプリケーション • 吸込流量が多いアプリケーションに好適なエアパイロット式 ソレノイドバルブ • 真空パッドによる吸着・大気開放の制御 • 一般的なノーマルクローズタイプや停電時にワークを継続して 保持可能なノーマルオープンタイプ、ダブルソレノイドタイプ (自己保持バルブ) をラインアップ • 切替速度が速いため、サイクルタイムの短い環境でも対応可能 ソレノイドバルブ EMVP デザイン • エアパイロット式のソレノイドバルブ • アルミニウム製ハウジング (EMVP-5 ～ EMVP-15) または プラスチック製ハウジング (EMVP-20 ～ EMVP-50) • 保護等級 IP 65 • コネクタ付属 ソレノイドバルブ EMVP-15/20/25-NO/NCの構成 製品特長 • 圧縮エアによるパイロット制御のため、非常に速いバルブの 切替が可能 • 幅広いラインアップのため、使用環境に適したタイプを選択可能 • 2位置3方向もしくは2位置5方向 (EMVP-5-IMP / EMVP-8-IMP) バルブのため、真空のオン/オフと大気開放のオン/オフの切替えが 可能 (圧縮エアを直接供給する真空破壊は不可) • 停電時のワークの落下を防止するノーマルオープンタイプと ダブルソレノイドタイプを選択可能 速い切替速度と大流量の制御が必要なパレタイジングに好適 スペアパーツ・ ​ テクニカルデータ デザインデータ・ ​ 製品資料 動画 アクセサリ データ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデータ EMVP ECBPMI 214 WWW.SCHMALZ.CO.JP/EMVP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ソレノイドバルブ ソレノイドバルブ EMVP 大流量でも切替速度が速いエアパイロット式ソレノイドバルブ 形式表示方法 EMVP – 15 – 24V-DC – 3/2 – NC 1 2 3 4 5 1 – 製品仕様 2 – 呼び径 3 – 供給電圧 タイプ 種類 タイプ サイズ タイプ 電圧 EMVP ソレノイドバルブ (例) 15 15 mm 24V-DC 24V-DC 230V-AC 230V-AC 4 – 切替位置・方向 5 – バルブタイプ タイプ 種類 タイプ 種類 3/2 2位置3方向 NC ノーマルクローズ 5/2 2位置5方向 NO ノーマルオープン NO/NC 接続方法によって任意 IMP ダブルソレノイド 製品コード: 製品本体・アクセサリ タイプ ソレノイドバルブ アクセサリ EMVP 大気開放用フィルター FAS M12ソケット STEC 電気接続用ケーブル ASK （5 m、PVC製） EMVP-5-24V-DC-3/2-NC 10.05.02.00162 - - 21.04.06.00084 EMVP-5-24V-DC-5/2-IMP 10.05.02.00163 - - 21.04.06.00084 EMVP-8-24V-DC-3/2-NC 10.05.02.00164 - - 21.04.06.00084 EMVP-8-24V-DC-5/2-IMP 10.05.02.00165 - - 21.04.06.00084 EMVP-10-230V-AC-3/2-NO/NC 10.05.02.00143 10.05.01.00065 - - EMVP-10-24V-DC-3/2-NO/NC 10.05.02.00144 10.05.01.00065 10.05.02.00157 - EMVP-15-230V-AC-3/2-NO/NC 10.05.02.00145 10.05.01.00061 - EMVP-15-24V-DC-3/2-NO/NC 10.05.02.00146 10.05.01.00061 10.05.02.00157 - EMVP-15-24V-DC-3/2-IMP 10.05.02.00147 10.05.01.00061 - 21.04.06.00084 EMVP-20-230V-AC-3/2-NO/NC 10.05.02.00148 10.05.01.00062 - - EMVP-20-24V-DC-3/2-NO/NC 10.05.02.00149 10.05.01.00062 10.05.02.00157 - EMVP-20-24V-DC-3/2-IMP 10.05.02.00167 10.05.01.00062 - 21.04.06.00084 EMVP-25-230V-AC-3/2-NO/NC 10.05.02.00150 10.05.01.00063 - EMVP-25-24V-DC-3/2-NO/NC 10.05.02.00151 10.05.01.00063 10.05.02.00157 - EMVP-25-24V-DC-3/2-IMP 10.05.02.00152 10.05.01.00063 - 21.04.06.00084 EMVP-32-230V-AC-3/2-NO 10.05.02.00074 10.05.01.00062 - - EMVP-32-24V-DC-3/2-NO 10.05.02.00068 10.05.01.00062 10.05.02.00157 - EMVP-32-24V-DC-3/2-NC 10.05.02.00198 10.05.01.00062 - - EMVP-32-230V-AC-3/2-NC 10.05.02.00200 10.05.01.00062 - - EMVP-50-24V-DC-3/2 -NO 10.05.02.00069 10.05.01.00064 - - EMVP-50-24V-DC-3/2-NC 10.05.02.00168 10.05.01.00064 - - EMVP-50-230V-AC-3/2-NO 10.05.02.00075 10.05.01.00064 - - EMVP-50-230V-AC-3/2-NC 10.05.02.00171 10.05.01.00064 - - 大気開放用フィルター FAS M12ソケット STEC 電気接続用ケーブル ASK WWW.SCHMALZ.CO.JP/EMVP 215 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ソレノイドバルブ ソレノイドバルブ EMVP 大流量でも切替速度が速いエアパイロット式ソレノイドバルブ テクニカルデータ タイプ 呼び径 バルブタイプ 定格流量 電圧 消費電力 切替時間 質量 [mm] [m³/h] [l/min] [V] [W] [ms] [g] EMVP-5-24V-DC-3/2-NC 5 ノーマルクローズ 3 50 24 V-DC 1 19 110 EMVP-5-24V-DC-5/2-IMP 5 ダブルソレノイド 3 50 24 V-DC 1 13 160 EMVP-8-24V-DC-3/2-NC 8 ノーマルクローズ 6 100 24 V-DC 1 19 150 EMVP-8-24V-DC-5/2-IMP 8 ダブルソレノイド 6 100 24 V-DC 1 11 270 EMVP-10-230V-AC-3/2-NO/NC 10 接続方法によって任意 10 167 230 V-AC 5 22 420 EMVP-10-24V-DC-3/2-NO/NC 10 接続方法によって任意 10 167 24 V-DC 5 22 420 EMVP-15-230V-AC-3/2-NO/NC 15 接続方法によって任意 20 333 230 V-AC 5 90 390 EMVP-15-24V-DC-3/2-NO/NC 15 接続方法によって任意 20 333 24 V-DC 5 90 390 EMVP-15-24V-DC-3/2-IMP 15 ダブルソレノイド 20 333 24 V-DC 5 110 560 EMVP-20-24V-DC-3/2-NO/NC 20 接続方法によって任意 40 667 24 V-DC 5 90 370 EMVP-20-230V-AC-3/2-NO/NC 20 接続方法によって任意 40 667 230 V-AC 5 90 370 EMVP-20-24V-DC-3/2-IMP 20 ダブルソレノイド 40 667 24 V-DC 5 110 530 EMVP-25-230V-AC-3/2-NO/NC 25 接続方法によって任意 90 1500 230 V-AC 5 80 520 EMVP-25-24V-DC-3/2-NO/NC 25 接続方法によって任意 90 1500 24 V-DC 5 80 520 EMVP-25-24V-DC-3/2-IMP 25 ダブルソレノイド 90 1500 24 V-DC 5 100 680 EMVP-32-230V-AC-3/2-NO 32 ノーマルオープン 130 2167 230 V-AC 5 300 500 EMVP-32-24V-DC-3/2-NO 32 ノーマルオープン 130 2167 24 V-DC 5 300 500 EMVP-32-24V-DC-3/2-NC 32 ノーマルクローズ 130 2167 24 V-DC 5 300 500 EMVP-32-230V-AC-3/2-NC 32 ノーマルクローズ 130 2167 230 V-AC 5 300 500 EMVP-50-24V-DC-3/2-NO 50 ノーマルオープン 310 5167 24 V-DC 5 500 1,360 EMVP-50-24V-DC-3/2-NC 50 ノーマルクローズ 310 5167 24 V-DC 5 500 1,360 EMVP-50-230V-AC-3/2-NO 50 ノーマルオープン 310 5167 230 V-AC 5 500 1,360 EMVP-50-230V-AC-3/2-NC 50 ノーマルクローズ 310 5167 230 V-AC 5 500 1,360 ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 EMVP-5/8-...-NC EMVP-5/8-...-IMP EMVP-15/20/25-...-NO/NC EMVP-...-32/50-NO 216 WWW.SCHMALZ.CO.JP/EMVP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ソレノイドバルブ コンパクトバルブ LQEc / LQEi 真空スイッチ内蔵型大気開放バルブ UNIVERSAL アプリケーション • 1つの真空源で複数の真空パッドを使用するような集中型の 真空回路において、真空及び大気開放の制御が可能な真空スイッチ 内蔵型バルブ • 電気式真空発生器との組み合わせによる真空回路のエアレス化が 必要なアプリケーション • 真空回路の状態をリアルタイムで監視可能 • 短いサイクルでワークの吸着・リリースが求められるアプリケーション コンパクトバルブ LQEc / LQEi デザイン • プラスチック製の小型メインボディ (1) • LED表示器 (2) • 入出力コネクタ: M12、5ピン (3) • 吸着・大気開放の制御が可能な直動型バルブ (4) • フィルターメッシュ (5) • 真空発生器接続口 (6) • パッド側接続口 (7) • 取付穴 (8) コンパクトバルブ LQEc / LQEiの構成 製品特長 • コンパクトなデザインでグリッパーやロボットアームに直接設置 できるため、真空到達時間やワークリリース時間短縮に有効 • 直動式3/2方弁で、動作に圧縮エアが不要であるため、 エアレスの搬送システムの構築が可能 • IO-Link通信により、監視・管理が容易になり製造現場の 見える化・予知保全に寄与 • 真空スイッチ一体型のバルブのため、設備設計・組立の手間および 作業時間を削減可能 • 自己保持弁(ダブルソレノイド)及び逆止弁内蔵により、停電時でも ワークをすぐに落下させない ※ワーク・アプリケーションにより落下までの時間は異なります。 コンパクトバルブLQEによる真空システムの分散制御 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 W WWW.SCHMALZ.CO.JP/ アクセサリ WW.SCHMALZ.COM/ アクセサリ CCAADDデデーータタ LQE ECBPMI WWW.SCHMALZ.CO.JP/LQE 217 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ソレノイドバルブ コンパクトバルブ LQEc / LQEi 真空スイッチ内蔵型大気開放バルブ 形式表示方法 LQEc – 8 – 24V-DC – 3/2 – IMP – NPN – IOL-B 1 2 3 4 5 6 7 1 – 製品仕様 2 – 呼び径 3 – 供給電圧 4 – 切替位置・方向 タイプ 種類 タイプ サイズ タイプ 電圧 タイプ 種類 LQEc LQEc (DIO) (例) 8 8 mm 24V-DC 24V-DC 3/2 2位置3方向 LQEi LQEi (IO-Link) 5 – バルブタイプ 5 – 真空スイッチ出力 5 – 通信プロトコル (LQEiのみ) タイプ 種類 タイプ 種類 タイプ 種類 PNP PNP出力 IOL-B IO-Link (Class B) IMP ダブルソレノイド (自己保持弁) NPN NPN出力 無記号 NPN/PNP選択可 (LQEiのみ) 製品コード: 製品本体 型式 製品コード LQEc-8-24V-DC-3/2-IMP-PNP 10.05.11.00008 LQEc-8-24V-DC-3/2-IMP-NPN 10.05.11.00018 LQEi-8-24V-DC-3/2-IMP-IOL-B 10.05.11.00014 製品コード: スペアパーツ スペアパーツはホームページでご覧いただけます。製品本体の製品コード（11桁の数字）でご検索ください。｜ WWW.SCHMALZ.CO.JP 製品コード: アクセサリ タイプ 概要 製品コード BEF-WIN-45x20x87.35-LQE コンパクトバルブ用ホルダー (L字ブラケット、ワッシャ・ナット・ネジ付) 10.05.11.00028 SET-LQE-MOUNT1 コンパクトバルブ用DINレール取付セット 10.05.11.00030 VFT-G1/4-IG-80 真空フィルター (平行G1/4メネジ、ろ過精度: 80µm) 10.07.01.00119 VFT-G1/4-IG-100 真空フィルター (平行G1/4メネジ、ろ過精度: 100µm) 10.07.01.00120 VFT-G3/8-IG-80 真空フィルター (平行G3/8メネジ、ろ過精度: 80µm) 10.07.01.00122 VFT-G3/8-IG-100 真空フィルター (平行G3/8メネジ、ろ過精度: 100µm) 10.07.01.00123 ASK-B-M12-5-5000-K-5P 電気接続ケーブル、片側コネクタ (M12メネジ、5ピン)、片側バラ線、5 m 21.04.05.00080 ASK-B-M12-5-2000-S-M12-5 電気接続ケーブル、両側コネクタ (M12メネジ、5ピン & M12オネジ、5ピン) 、2 m 21.04.05.00211 DINレールの取り付けイメージ: コンパクトバルブ用ホルダー コンパクトバルブ用DINレール取付セット 真空フィルター VFT 218 WWW.SCHMALZ.CO.JP/LQE 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ソレノイドバルブ コンパクトバルブ LQEc / LQEi 真空スイッチ内蔵型大気開放バルブ テクニカルデータ タイプ 呼び径 バルブタイプ 通信 定格流量 電圧 消費電力 作動圧 作動温度 IP保護等級 質量 [mm] [l/min] [m³/h] [V] [W] [kPa] [°C] [g] LQEc-8-24V-DC-3/2-IMP-PNP 8 ダブルソレノイド - 109 6.5 24 V-DC 3.2 -90 ～ 0 0 ～ 50 IP 40 399 LQEc-8-24V-DC-3/2-IMP-NPN 8 ダブルソレノイド - 109 6.5 24 V-DC 3.2 -90 ～ 0 0 ～ 50 IP 40 399 LQEi 8 24V-DC 3/2 IMP IOL-B 8 ダブルソレノイド IO-Link (クラス 109 6.5 24 V-DC 3.2 -90 ～ 0 0 ～ 50 IP 40 399 B) ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 1A 1A 3 3 1 2 1 2 LQEcの回路図 LQEiの回路図 WWW.SCHMALZ.CO.JP/LQE 219 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

落下防止弁・スロットルバルブ 落下防止弁 (チェックバルブ) SVK / SVKG / SVV ワークに接触していない真空パッドからのエア漏れを制限できるボール式バルブ ​ UNIVERSAL アプリケーション • 同一真空システムで複数の真空パッドを使用する際に、 個々の真空パッドからのエア漏れを制限し、システム内の真空圧を 維持したい場合 • 同じハンドを使用して、形状やサイズの異なるワークを搬送する場合 落下防止弁 (チェックバルブ) SVK / SVKG / SVV デザイン • 通気性のないワーク吸着時: バルブのボールは開位置になり、必要な流量を通す • エア漏れ時: 流入したエアがボールを押し上げ、真空ラインが塞がり、 システム内の真空を維持 • 真空破壊時: ボールが座面から押し出され、大きな流量を通す事が可能になること で、ワークを確実かつ速やかにリリース可能 • 上部にオネジ (SVK) または下部にオネジ (SVKG) の2タイプ: 任意の向きで使用可能 通気性のない エア漏れ時 真空破壊時 • SVV: 漏れ流量を調整可能 (やや通気性のあるワークに使用可能) ワーク吸着時 落下防止弁 (チェックバルブ) SVK / SVKG / SVVの構成 製品特長 • 吸着していない真空パッドの流路を閉じ、真空システム内の真空圧を 維持することによって、ワークの落下や吸着ミスを防止 • バルブ内の流量断面が大きいため、すばやくワークをリリース可能 • 幅広いサイズラインアップで、使用環境に適したタイプを選択可能 • スプリングを内蔵しておらず、バルブを閉じるために必要な吸込量が 少ない エアリークを生む穴が大量に開いた基板の汎用搬送に好適 スペアパーツ・ ​ テクニカルデータ デザインデータ・ ​ 製品資料 動画 アアククセセササ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ リリ CCAADDデデーータタ SVK ECBPMI 220 WWW.SCHMALZ.CO.JP/SVK 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

落下防止弁・スロットルバルブ 落下防止弁 (チェックバルブ) SVK / SVKG / SVV ワークに接触していない真空パッドからのエア漏れを制限できるボール式バルブ 形式表示方法 SVK – M5-IG 1 2 1 – 製品仕様 2 – 真空パッド側のネジ径 タイプ 種類 タイプ 種類 タイプ 種類 SVK 流量固定、真空パッド側: 平行メネジ M5-AG M5 オネジ G3/8-AG 平行 G3/8 オネジ SVKG 流量固定、真空パッド側: 平行オネジ M5-IG M5 メネジ G3/8-IG 平行 G3/8 メネジ SVV 流量調節可、真空パッド側: 平行メネジ G1/8-AG 平行 G1/8 オネジ G1/2-AG 平行 G1/2 オネジ G1/8-IG 平行 G1/8 メネジ G1/2-IG 平行 G1/2 メネジ G1/4-AG 平行 G1/4 オネジ G1/4-IG 平行 G1/4 メネジ 製品コード: 製品本体 タイプ 真空パッド側のネジ径 必要吸込流量 製品コード SVK-M5-IG M5 メネジ 固定 10.05.03.00033 SVK-G1/8-IG 平行 G1/8 メネジ 固定 10.05.03.00034 SVK-G1/4-IG 平行 G1/4 メネジ 固定 10.05.03.00035 SVK-G3/8-IG 平行 G3/8 メネジ 固定 10.05.03.00036 SVK-G1/2-IG 平行 G1/2 メネジ 固定 10.05.03.00037 SVKG-M5-AG M5 オネジ 固定 10.05.03.00166 SVKG-G1/8-AG 平行 G1/8 オネジ 固定 10.05.03.00128 SVKG-G1/4-AG 平行 G1/4 オネジ 固定 10.05.03.00131 SVKG-G3/8-AG 平行 G3/8 オネジ 固定 10.05.03.00135 SVKG-G1/2-AG 平行 G1/2 オネジ 固定 10.05.03.00133 SVV-G1/4-IG 平行 G1/4 メネジ 調節可能 10.05.03.00003 SVK-...-IG SVKG-...-AG テクニカルデータ タイプ 下記真空圧の維持に必要な吸込量 真空破壊時の 質量 P 最大流量 u -30 kPa Pu -60 kPa [l/min] [m³/h] [l/min] [m³/h] [l/min](2) [m³/h](2) [g] 真空発生器 SVK-M5-IG 1.2 0.08 1.3 0.08 80 4.8 2.2 SVK-G1/8-IG 2.3 0.15 2.5 0.15 310 18.6 11.2 SVK-G1/4-IG 2.9 0.17 3.4 0.20 340 20.4 17.5 SVK-G3/8-IG 7.3 0.44 8.0 0.48 590 35.4 30.3 Pu SVK-G1/2-IG 8.1 0.49 9.0 0.54 790 47.4 47.4 落下防止弁 SVKG-M5-AG 1.2 0.08 1.3 0.08 80 4.8 2.2 SVK SVKG-G1/8-AG 2.3 0.15 2.5 0.15 310 18.6 11.2 SVKG-G1/4-AG 2.9 0.17 3.4 0.21 340 20.4 17.5 SVKG-G3/8-AG 7.3 0.44 8.0 0.48 590 35.4 30.3 真空パッド SVKG-G1/2-AG 8.1 0.49 9.0 0.54 790 47.4 47.4 SVV-G1/4-IG(1) 22.6 1.36 28.6 1.72 400 24.0 24.7 ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 落下防止弁を使用した真空回路例 (1)S VV-1/4は漏れ流量を調整可能なため、やや通気性のあるワークにも使用できます。 (出荷時は SVK-1/4 と同じ値に設定されています) (2)真 空破壊圧: 0.5 MPa 重要: 上記表のPu値は、真空発生器とチェックバルブとの間のシステム真空圧を測定したものであり、 真空パッド内の真空圧ではありません（右図参照）。 WWW.SCHMALZ.CO.JP/SVK 221 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

落下防止弁・スロットルバルブ スロットルバルブ SW ワークに接触していない真空パッドからのエア漏れを制限できる絞り弁 ​ WOOD PACKAGING METAL アプリケーション • 通気性のあるワークの搬送時にも使用可能なバルブ • 同一真空システムで複数の真空パッドを使用する際に、 個々の真空パッドからのエア漏れを制限し、システム内の真空圧を 維持したい場合 • 同じハンドを使用して、形状やサイズの異なるワークを搬送する場合 スロットルバルブ SW デザイン 製品特長 • 流路の断面積を減らした両端ネジ式 • 流路を絞ることによって、真空パッドがワークを吸着していない • 同じネジ径で絞り量を12段階から細かく選択可能 場合に真空圧の維持が可能 • コンパクトな構造 • 絞り量を選択できるので、ワークの通気性に合わせて最適なサイズを 選択可能 • 可動部がなく、耐久性に優れる • 狭いスペースでも使用可能 形式表示方法 スロットルバルブ SW SW – 25 – G1/8-AG 1 2 3 1 – 製品仕様 2 – 呼び径 3 – 接続ネジ径 タイプ 種類 タイプ サイズ タイプ 種類 SW スロットルバルブ (例) 25 0.25 mm G1/8-AG 平行 G1/8 オネジ G1/4-AG 平行 G1/4 オネジ スペアパーツ・ ​ テクニカルデータ デザインデータ・ ​ 製品資料 動画 WWW.SCHMALZ ア WWW.SCHMALZ.CO.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ SW ECBPMI 222 WWW.SCHMALZ.CO.JP/SW 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

落下防止弁・スロットルバルブ スロットルバルブ SW ワークに接触していない真空パッドからのエア漏れを制限できる絞り弁 製品コード: 製品本体 タイプ 接続ネジ径 G1/8-AG G1/4-AG SW-25 10.05.04.00034 - SW-40 10.05.04.00001 10.05.04.00010 SW-50 10.05.04.00002 10.05.04.00011 SW-60 10.05.04.00003 10.05.04.00012 SW-70 10.05.04.00004 10.05.04.00013 SW-80 10.05.04.00005 10.05.04.00014 SW-90 10.05.04.00006 10.05.04.00015 SW-100 10.05.04.00007 10.05.04.00016 SW-110 10.05.04.00008 10.05.04.00017 SW-120 10.05.04.00009 10.05.04.00018 SW-150 - 10.05.04.00029 SW-200 - 10.05.04.00019 テクニカルデータ タイプ 呼び径 下記真空圧の維持に必要な吸込量 質量 -30 kPa -60 kPa ネジ径: G1/8-AG ネジ径: G1/4-AG [mm] [m³/h] [l/min] [m³/h] [l/min] [g] [g] SW-25 0.25 0.01 0.2 0.02 0.3 6 - SW-40 0.40 0.06 1.0 0.08 1.3 6 10 SW-50 0.50 0.13 2.2 0.15 2.5 6 10 SW-60 0.60 0.18 3.0 0.19 3.1 6 10 SW-70 0.70 0.24 4.0 0.26 4.3 6 10 SW-80 0.80 0.30 4.9 0.32 5.3 6 10 SW-90 0.90 0.39 6.5 0.42 7.0 6 10 SW-100 1.00 0.47 7.8 0.50 8.4 6 10 SW-110 1.10 0.62 10.3 0.63 10.5 6 10 SW-120 1.20 0.74 12.3 0.76 12.7 6 10 SW-150 1.50 1.32 22.0 1.40 23.4 - 10 SW-200 2.00 2.05 34.1 2.19 36.4 - 10 ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 SWの回路図 (1=真空発生器; 2=真空パッド) WWW.SCHMALZ.CO.JP/SW 223 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空スイッチ 真空・正圧スイッチ VSi IO-LinkによるリアルタイムモニタリングとNFC技術に対応した圧力スイッチ UNIVERSAL アプリケーション • 真空・正圧スイッチとしての基本機能に加え、IO-Link通信を使用する ことで真空圧・正圧のトレンド値をリアルタイムで把握できるため、 自動化システムの構築と見える化に最適 • 制御ソフトで専用プログラムを組まなくても真空パッドの経年劣化 など状態監視が可能 • 離れた場所から通信経由で設定データにアクセスできるため、 人が手動操作できない状況下であっても設定変更や最適化作業が 可能 • NFC (近距離無線通信) に対応しており、スマートフォン等を使用して 運転設定の確認や変更を簡単に実施可能 真空・正圧スイッチ VSi 経営者 エンジニア メンテナンスエンジニア デザイン IoTの活用例 運用計画 リアルタイムのデータの 実働機器の 確認・設定変更 プロセスデータ • ディスプレイなし (VSi) またはディスプレイ付き (VSi-D) を選択可能 • 堅牢なガラス繊維強化プラスチック製のハウジング PC コントローラ モバイル機器 • 電気接続口: M8オネジ (4ピン) または M12オネジ (4ピン) 表示機器 • 視認しやすい3桁7セグディスプレイ (一部仕様のみ) • 取付ブラケットをラインアップ (オプション) • 加速、汚れ、振動などによる過酷な環境下での使用を想定した 通信方法 頑丈な仕様の金属ボディタイプも選択可能 (VSi-HD) ローカルネットワーク 有線によるデータ通信 NFCによる データの無線通信 実働機器 真空/圧力スイッチ VSi 真空・正圧スイッチ VSiのIoT活用例 製品特長 • デジタル信号出力もしくはIO-Link通信によって、圧力値の把握や モニタリングが遠隔で可能 • NFC (近距離無線通信) に対応し、NFC対応のモバイル端末を使用 してパラメータの確認や設定変更、エラーの確認などが可能 • 7セグ表示は表示の向きを上下反転可能 • 単位時間あたりの真空低下を検知し、許容値を超えた場合は 上位コントローラーにエラー信号を出力 真空・正圧スイッチ VSiはプロセスデータをNFC対応スマートフォンで見ることが 可能 スペアスパペスーアペツパ・アスー パペツ・ーアス パツペ・ーアテ ツパク・ーニテ ツカク・ルテニ デクカニテールカクタデルニーテデカタクールニタデカルーザデタイーンザタデイーンザタデイ・ンーザ タイデ・ンーザ デタイ・ーン タデ製・ー 品タ製・資 品料製資品料製資品料製資品料資料動画動画動画動画動画 WWW.SCHMALZ.CO.JP/ 動画はこちら アクセアサクリアセクサセリアサクリセア COM/ アサククリセセササリ WWW.SCHMALZ. リ CADデCAーDCCタデAAーDDCデタデAーーDデタCタAーDタデータ VSI (Youtube) ECBPMI 224 WWW.SCHMALZ.CO.JP/VSI 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空スイッチ 真空・正圧スイッチ VSi IO-LinkによるリアルタイムモニタリングとNFC技術に対応した圧力スイッチ 形式表示方法 VSi – V – D – M8-4 1 2 3 4 1 – 製品仕様 2 – 測定範囲 3 – ディスプレイ 4 – 電気接続 タイプ 種類 タイプ 測定範囲 タイプ 種類 タイプ 種類 VSi スイッチ (IO-Link通信対応) V 真空圧 (-100 ～ 0 kPa) D デジタルディス M8-4 M8オネジ、4ピン スイッチ プレイ付き VP8 真空圧＆正圧 M12-4 M12オネジ、4ピン VSi-HD (IO-Link通信対応、金属ボディタイプ) (-100 ～ +800 kPa) ※お問い合わせください。 P10 正圧 (0 ～ +1 MPa) 製品コード: 製品本体 タイプ 製品コード タイプ 製品コード タイプ 製品コード VSi-V-M8-4 10.06.02.00567 VSi-VP8-M8-4 10.06.02.00569 VSi-P10-M8-4 10.06.02.00568 VSi-V-D-M8-4 10.06.02.00577 VSi-VP8-D-M8-4 10.06.02.00579 VSi-P10-D-M8-4 10.06.02.00578 VSi-V-SA-M8-4 10.06.02.00800 VSi-VP8-M12-4 10.06.02.00572 VSi-P10-M12-4 10.06.02.00571 VSi-V-M12-4 10.06.02.00570 VSi-VP8-D-M12-4 10.06.02.00582 VSi-P10-D-M12-4 10.06.02.00581 VSi-V-D-M12-4 10.06.02.00580 製品コード: アクセサリ タイプ 概要 製品コード ASK-B-M8-4-5000-K-4P 電気接続ケーブル、片側コネクタ (M8メネジ、4ピン)、片側バラ線、5 m 10.06.02.00031 ASK-B-M12-4-5000-K-4P 電気接続ケーブル、片側コネクタ (M12メネジ、4ピン)、片側バラ線、5 m 21.04.05.00263 ASK-B-M8-4-5000-S-M12-4(1) 電気接続ケーブル、両側コネクタ (M8メネジ、4ピン & M12オネジ、4ピン)、 5 m 21.04.05.00264 ASK-B-M12-4-5000-S-M12-4(1) 電気接続ケーブル、両側コネクタ (M12メネジ、4ピン & M12オネジ、4ピン)、 5 m 21.04.05.00265 BEF-WIN-21x22x60.5-1.5-VS VS / VSi用取付ブラケット 10.06.02.00061 BEF-WIN-21x22x61.5-1.5-VSi-D-M12 VSi用取付ブラケット (適用：ディスプレイ付き / M12オネジ、4ピン) 10.06.02.00663 BEF-WIN-21x22x61.5-1.5-VSi-D-M8 VSi用取付ブラケット (適用：ディスプレイ付き / M8オネジ、4ピン) 10.06.02.00664 BEF-WIN-21x22x39-1.5-VSi-M12 VSi用取付ブラケット (適用：ディスプレイ無し / M12オネジ、4ピン) 10.06.02.00665 BEF-WIN-21x22x39-1.5-VSi-M8 VSi用取付ブラケット (適用：ディスプレイ無し / M8オネジ、4ピン) 10.06.02.00666 (1)I /OボックスやIO-Linkマスタに接続するためのコネクタ変換ケーブルです。 テクニカルデータ タイプ VSi-V VSi-P10 VSi-VP8 測定範囲 -100 ～ 0 kPa 0 ～ 1 MPa -100 ～ 800 kPa 過圧保護 0.8 MPa 1.5 MPa 1.2 MPa 信号出力 (VSi / VSi-...-SA) 2点デジタル出力 表示精度 ±3 % F.S. 信号出力最大負荷電流 100 mA ヒステリシス 調整可能 適用流体 非腐食性ガス、非含油乾燥ガス、空気 ディスプレイ (VSi-...-D のみ) 3桁・7セグメントLED表示 配管接続ネジ G1/8オネジ + M5メネジ 供給電圧 10-30V DC 消費電力 35 mA 保護等級 IP 65 作動温度 0 ～ 50 °C 質量 (VSi / VSi-...-D) (VSi) 12 g / (VSi-...-D) 16 g WWW.SCHMALZ.CO.JP/VSI 225 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空スイッチ 真空・正圧スイッチ VS-W-D-K-3C-D 3 色・2 枠ディスプレイ付きの汎用スイッチ ​ UNIVERSAL アプリケーション • 真空および圧力の表示と、しきい値判定が行える汎用の真空・正圧 スイッチ • 動作設定モードとしてヒステリシスモードやウィンドウコンパレータ モードを搭載しており、しきい値に対する上下判定だけでなく、領域 （しきい値2値間）の内外の判定も可能 • チャタリング防止機能により、応答時間を調整することで瞬間的な 圧力低下が異常値として検知されることを防止可能 真空・正圧スイッチ VS-W-D-K-3C-D デザイン 製品特長 • ポリカーボネート製の丈夫なハウジング • 3色ディスプレイ付きのため空圧系統の状態判別が容易 • 3色、7セグ2枠ディスプレイ • 消費電力が少ない（定格電流約30 mA） • G1/8オネジまたはM5メネジによる接続 • 取付フレーム (オプション) により、パネル取付が可能 • 電気接続ケーブルが付属 (2 m) • システム圧力の変動に対応しチャタリングによる誤作動を防ぐため、 • パネル取付け用のブラケットとフレームをラインアップ 安定したスイッチング動作を実現 • 計測中の最大値/最小値のピーク値表示機能付き 見やすい3色・2枠ディスプレイ 設定時 測定時 メインディスプレイ 現在の値を表示 選択中の 現在の圧力値 設定値 サブディスプレイ 設定項目 設定されている 操作中項目や設定・ しきい値 出力状況を表示 現在の出力状況 スペアパーツ・ ​ テクニカルデータ デザインデータ・ ​ 製品資料 動画 WWW.SCHMA ア WWW.SCHMALZ.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ VS-V-W-D-K ECBPMI 226 WWW.SCHMALZ.CO.JP/VS-V-W-D-K 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空スイッチ 真空・正圧スイッチ VS-W-D-K-3C-D 3 色・2 枠ディスプレイ付きの汎用スイッチ 形式表示方法 VS – V – W – D – PNP – K – 3C 1 2 3 4 5 6 7 1 – 製品仕様 2 – 測定範囲 3 – 形状 4 – ディスプレイ タイプ 種類 タイプ 測定範囲 タイプ 種類 タイプ 有 / 無 VS スイッチ V 真空圧 (-100～0 kPa) W 立方体 D デジタルディスプレイ P10 正圧 (0～+1 MPa) 付き 5 – スイッチ出力 6 – 電気接続 7 – ディスプレイの仕様 タイプ 種類 タイプ 種類 タイプ 種類 PNP PNP出力 K 電気接続用ケーブル 3C 3色表示 NPN NPN出力 付き (バラ線) 製品コード: 製品本体 タイプ 概要 測定範囲 出力タイプ 製品コード VS-V-W-D-PNP-K-3C-D 真空スイッチ（ケーブル付き） -100 ～ 0 kPa PNP 10.06.02.00678 VS-V-W-D-NPN-K-3C-D 真空スイッチ（ケーブル付き） -100 ～ 0 kPa NPN 10.06.02.00679 VS-P10-W-D-PNP-K-3C-D 正圧スイッチ（ケーブル付き） 0 ～ 1 MPa PNP 10.06.02.00680 VS-P10-W-D-NPN-K-3C-D 正圧スイッチ（ケーブル付き） 0 ～ 1 MPa NPN 10.06.02.00681 製品コード: アクセサリ タイプ 概要 製品コード EINB-RAx8.5x30-VS パネル取付フレーム（パネルアダプタx2、保護フレームx1） 10.06.02.00427 BEF-WIN-30x43.5x29.5-1.5 取付ブラケット（└┐型ブラケットx1、取付ネジx2） 10.06.02.00686 BEF-WIN-20x43.5x29.5-1.5 取付ブラケット（L 型ブラケットx1、取付ネジx2） 10.06.02.00685 ASS-S-M12-5-SK M12 オネジ、5 ピン取付用コネクタ （バラ線から、M12 オネジ・5 ピンへの変換） 21.04.05.00251 EINB-RAx8.5x30-VS テクニカルデータ タイプ VS-V-W-D-PNP-K-3C-D VS-V-W-D-NPN-K-3C-D VS-P10-W-D-PNP-K-3C-D VS-P10-W-D NPN K 3C-D 測定範囲 -103 ～ 0 kPa -103 ～ 0 kPa -0.1 ～ 1 MPa -0.1 ～ 1 MPa 過圧保護 0.3 MPa 0.3 MPa 1.5 MPa 1.5 MPa 信号出力 2 点デジタル出力、最大負荷電流100 mA 表示精度 ±1 % F.S. ±1digit ヒステリシス 調整可能、3 つのモードから選択: ワンポイントモード、ヒステリシスモード、コンパレータモード 適用流体 非腐食性ガス、非含油乾燥ガス、空気 応答時間 ≤ 2.5 ms (チャタリング防止機能: 24 ms、250 ms、500 ms、1000 ms、1500 ms から選択可能) ディスプレイ メインディスプレイ: 2 色（赤 / 緑） & サブディスプレイ: 1 色（オレンジ）、スリープモード選択可 サンプリング周期 0.2 秒、0.5 秒、1 秒から選択可能 電気接続 ケーブル付き（4 芯バラ線） 配管接続ネジ G1/8オネジ 供給電圧 12-24V DC 測定値表示 3 桁・7 セグメントLED 表示 消費電力 ≤ 30 mA（無負荷時） 保護等級 IP 40 作動温度 0 ～ 50 °C 質量 73 g（リードケーブル2 m 含む） WWW.SCHMALZ.CO.JP/VS-V-W-D-K 227 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空ゲージ 真空ゲージ VAM-D シンプルな電子式真空ゲージ ​ UNIVERSAL アプリケーション • 真空圧 (-100～0 kPa) と正圧 (0～1 MPa) の計測と表示が可能な デジタル表示の電子式真空ゲージ • 小型軽量であり内蔵電池で駆動するため、電気配線が不要で、 様々な場所に取付可能 • デジタル表示のため誰でも読むことができ、エラー発生時に原因の 把握とトラブルシューティングが容易 真空ゲージ VAM-D デザイン 製品特長 • 丈夫なポリカーボネート製ハウジングのデジタル圧力ゲージ • 見やすいデジタル表示の電子式圧力ゲージ • G1/8オネジまたはM5メネジの測定媒体 (真空と正圧) 接続 • 非常にコンパクトかつ軽量 (40 g) • ディスプレイで電池残量を確認可能 • 電池式のため配線不要 • 3桁7セグ LED表示 • オプションを利用してパネル設置が可能 • パネル取付用のブラケットとフレームをラインアップ 形式表示方法 VAM-D – 30x30 – VP10 – G1/8-AG – SET 1 2 3 4 5 1 – 製品仕様 2 – 本体サイズ 3 – 測定範囲 タイプ 種類 タイプ サイズ タイプ 測定範囲 VAM-D 真空ゲージ (ディスプレイ付き) 30x30 30x30 mm VP10 真空圧＆正圧 (-0.1 ～ +1 MPa) 4 – 真空エア接続口 5 – オプション仕様 タイプ 種類 (外径 / 内径) タイプ 種類 G1/8-AG 平行 G1/8 オネジ / M5 メネジ SET ワンタッチホースコネクタなどが付属 スペアパーツ・ ​ テクニカルデータ デザインデータ・ ​ 製品資料 動画 WWW.SCHMA ア WWW.SCHMALZ.CLOZ.MCO/ .JP/ アククセセササリリ CCAADDデデーータタ VAM-D ECBPMI 228 WWW.SCHMALZ.CO.JP/VAM-D 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空ゲージ 真空ゲージ VAM-D シンプルな電子式真空ゲージ 製品コード: 製品本体 タイプ 製品コード VAM-D-30x30-VP10-G1/8-AG 10.07.02.00055 VAM-D-30x30-VP10-G1/8-AG-SET(1) 10.07.02.00057 (1) セット内容: 真空ゲージ VAM-D、ワンタッチホースコネクタ、プラグ、測定用ニードル付きホース 製品コード: アクセサリ タイプ 概要 製品コード BEF-WIN-13x50x31-1.6-VS 取付ブラケット 10.06.02.00425 EINB-RAx33.8x35.4-VS 取付フレーム 10.06.02.00426 VAM-D-30x30-VP10-G1/8-AG-SET BEF-WIN-13x50x31-1.6-VS EINB-RAx33.8x35.4-VS テクニカルデータ タイプ 測定範囲 過圧保護 表示精度 適用流体 測定値表示 作動温度 質量 [MPa] [MPa] [°C] [g] VAM-D-30x30- VP10-G1/8-AG -0.1 ～ 1 1.5 ± 0.2% F.S. 非腐食性ガス、 3桁7セグLED 非含油乾燥ガス、空気 表示 0 ～ 50 40 WWW.SCHMALZ.CO.JP/VAM-D 229 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

流量センサ 流量・圧力センサ FS デジタル出力2点とアナログ出力1点を備えた流量・圧力センサ ​ UNIVERSAL アプリケーション • 真空回路のモニタリングが可能な高分解能の流量センサ • 小径ホースを用いた真空および圧縮エアのシステムのモニタリングに 好適 (例: 電子部品など小部品を吸着する系統など) • 2つのデジタル信号出力と1つのアナログ出力によって、制御システム に組み込み可能 流量・圧力センサ FS デザイン • コンパクトなデザイン • バイパス構造のエア流路を採用し、感知部への湿気の接触が 軽減されるため長寿命 • 圧力値と流量値を同時に表示可能な3色液晶ディスプレイ (1) • 丈夫なプラスチックハウジング (2) • ネジによる配管接続のため、設備に合わせた接続が可能 (3) 流量・圧力センサ FSの構成 製品特長 • エア流量や真空エア漏れ量などをモニタリング可能 • コンパクトなため、モジュール式グリッパーやロボットアームなどへ 配置・取付が容易 • しきい値に達すると表示色が変わるため、色による状態判別が容易 • 圧縮エアの累積消費量の評価 (コストモニタリング) • 真空センサを内蔵しエア漏れをモニタリングできるため、状態監視が 可能 電子基板を搬送するロボットで使用される流量センサ FS スペアパーツ・ ​ テクニカルデータ デザインデータ・ ​ 製品資料 動画 アクセ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセササリリ CCAADDデデーータタ FS ECBPMI 230 WWW.SCHMALZ.CO.JP/FS 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

流量センサ 流量・圧力センサ FS デジタル出力2点とアナログ出力1点を備えた流量・圧力センサ 形式表示方法 FS – 5 – D – 2PA – K 1 2 3 4 5 1 – 製品仕様 2 – 測定範囲 3 – ディスプレイ タイプ 種類 タイプ 流量 (真空エア) タイプ 種類 FS 流量・圧力センサ 5 0～5 l/min D 4桁 x 2値、7セグLED表示 10 0～10 l/min 4 – 出力タイプ 50 0～50 l/min 5 – 電気接続ケーブル タイプ 種類 100 0～100 l/min タイプ 種類 2NA デジタル 2点 (NPN)、アナログ 1点 200 0～200 l/min K バラ線 (6芯) 2PA デジタル 2点 (PNP)、アナログ 1点 製品コード: 製品本体 タイプ 製品コード (電気接続ケーブル付: 片側バラ線、2m) NPN PNP FS-5-D-...-K 10.06.04.00001 10.06.04.00002 FS-10-D-...-K 10.06.04.00003 10.06.04.00004 FS-50-D-...-K 10.06.04.00005 10.06.04.00006 FS-100-D-...-K 10.06.04.00007 10.06.04.00008 FS-200-D-...-K 10.06.04.00009 10.06.04.00010 製品コード: アクセサリ タイプ 概要 製品コード BEF-WIN-33.6x5x40-1 取付ブラケット 10.06.04.00011 テクニカルデータ タイプ 測定範囲 最大流量 接続 保護等級 IP 本体質量 [kPa] [l/min] [g] FS-5-D-...-K -100 ～ 800 5 G1/8メネジ IP 40 (保護カバー装着時) 107 FS-10-D-...-K -100 ～ 800 10 G1/8メネジ IP 40 (保護カバー装着時) 107 FS-50-D-...-K -100 ～ 800 50 G1/8メネジ IP 40 (保護カバー装着時) 107 FS-100-D-...-K -100 ～ 800 100 G1/4メネジ IP 40 (保護カバー装着時) 111 FS-200-D-...-K -100 ～ 800 200 G1/4メネジ IP 40 (保護カバー装着時) 111 ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 WWW.SCHMALZ.CO.JP/FS 231 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
