フィルター / コネクタ ホームページで全ての製品をご覧いただけます。 WWW.SCHMALZ.CO.JP/FILTERS-AND-CONNECTIONS 232

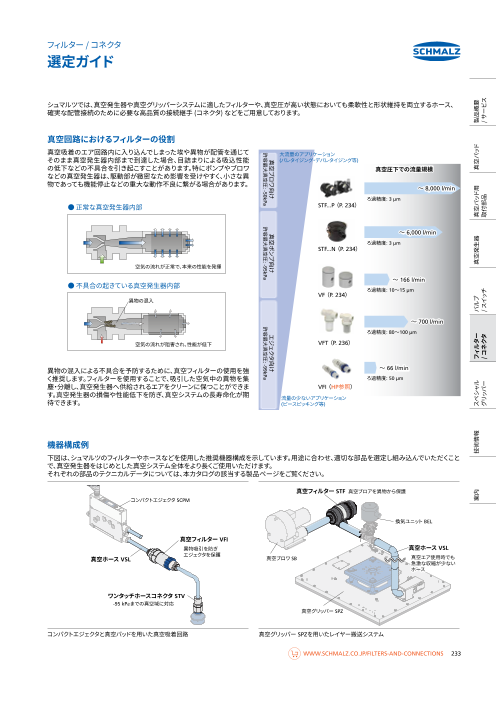

フィルター / コネクタ 選定ガイド シュマルツでは、真空発生器や真空グリッパーシステムに適したフィルターや、真空圧が高い状態においても柔軟性と形状維持を両立するホース、 確実な配管接続のために必要な高品質の接続継手 (コネクタ) などをご用意しております。 真空回路におけるフィルターの役割 真空吸着のエア回路内に入り込んでしまった埃や異物が配管を通じて 大流量のアプリケーション そのまま真空発生器内部まで到達した場合、目詰まりによる吸込性能 (パレタイジング・デパレタイジング等) の低下などの不具合を引き起こすことがあります。特にポンプやブロワ 真空圧下での流量規模 などの真空発生器は、駆動部が緻密なため影響を受けやすく、小さな異 物であっても機能停止などの重大な動作不良に繋がる場合があります。 ～ 8,000 l/min ろ過精度: 3 µm ● 正常な真空発生器内部 STF...P（ P. 234） ～ 6,000 l/min ろ過精度: 3 µm STF...N（ P. 234） 空気の流れが正常で、本来の性能を発揮 ～ 166 l/min ● 不具合の起きている真空発生器内部 ろ過精度: 10～15 µm VF（ P. 234） 異物の混入 ～ 700 l/min ろ過精度: 80～100 µm 空気の流れが阻害され、性能が低下 VFT（ P. 236） 異物の混入による不具合を予防するために、真空フィルターの使用を強 ～ 66 l/min く推奨します。フィルターを使用することで、吸引した空気中の異物を集 ろ過精度: 50 µm 塵・分離し、真空発生器へ供給されるエアをクリーンに保つことができま VFI（ HP参照） す。真空発生器の損傷や性能低下を防ぎ、真空システムの長寿命化が期 流量の少ないアプリケーション 待できます。 (ピースピッキング等) 機器構成例 下図は、シュマルツのフィルターやホースなどを使用した推奨機器構成を示しています。用途に合わせ、適切な部品を選定し組み込んでいただくこと で、真空発生器をはじめとした真空システム全体をより長くご使用いただけます。 それぞれの部品のテクニカルデータについては、本カタログの該当する製品ページをご覧ください。 真空フィルター STF 真空ブロアを異物から保護 コンパクトエジェクタ SCPM 換気ユニット BEL 真空フィルター VFI 異物吸引を防ぎ 真空ホース VSL エジェクタを保護 真空ホース VSL 真空ブロワ SB 真空エア使用時でも 急激な収縮が少ない ホース ワンタッチホースコネクタ STV -95 kPaまでの真空域に対応 真空グリッパー SPZ コンパクトエジェクタと真空パッドを用いた真空吸着回路 真空グリッパー SPZを用いたレイヤー搬送システム WWW.SCHMALZ.CO.JP/FILTERS-AND-CONNECTIONS 233 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス 真空ブロワ向け 真空ポンプ向け エジェクタ向け 許容最大真空圧: -50kPa 許容最大真空圧: -95kPa 許容最大真空圧: -99kPa

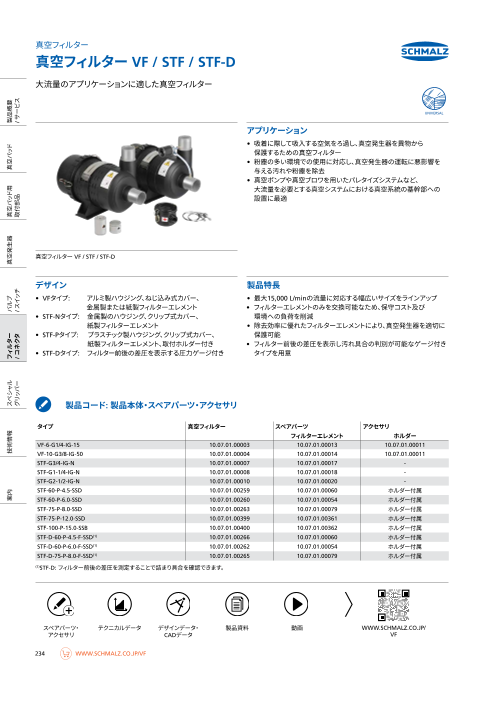

真空フィルター 真空フィルター VF / STF / STF-D 大流量のアプリケーションに適した真空フィルター UNIVERSAL アプリケーション • 吸着に際して吸入する空気をろ過し、真空発生器を異物から 保護するための真空フィルター • 粉塵の多い環境での使用に対応し、真空発生器の運転に悪影響を 与える汚れや粉塵を除去 • 真空ポンプや真空ブロワを用いたパレタイズシステムなど、 大流量を必要とする真空システムにおける真空系統の基幹部への 設置に最適 真空フィルター VF / STF / STF-D デザイン 製品特長 • VFタイプ: アルミ製ハウジング、ねじ込み式カバー、 • 最大15,000 L/minの流量に対応する幅広いサイズをラインアップ 金属製または紙製フィルターエレメント • フィルターエレメントのみを交換可能なため、保守コスト及び • STF-Nタイプ: 金属製のハウジング、クリップ式カバー、 環境への負荷を削減 紙製フィルターエレメント • 除去効率に優れたフィルターエレメントにより、真空発生器を適切に • STF-Pタイプ: プラスチック製ハウジング、クリップ式カバー、 保護可能 紙製フィルターエレメント、取付ホルダー付き • フィルター前後の差圧を表示し汚れ具合の判別が可能なゲージ付き • STF-Dタイプ: フィルター前後の差圧を表示する圧力ゲージ付き タイプを用意 製品コード: 製品本体・スペアパーツ・アクセサリ タイプ 真空フィルター スペアパーツ アクセサリ フィルターエレメント ホルダー VF-6-G1/4-IG-15 10.07.01.00003 10.07.01.00013 10.07.01.00011 VF-10-G3/8-IG-50 10.07.01.00004 10.07.01.00014 10.07.01.00011 STF-G3/4-IG-N 10.07.01.00007 10.07.01.00017 - STF-G1-1/4-IG-N 10.07.01.00008 10.07.01.00018 - STF-G2-1/2-IG-N 10.07.01.00010 10.07.01.00020 - STF-60-P-4.5-SSD 10.07.01.00259 10.07.01.00060 ホルダー付属 STF-60-P-6.0-SSD 10.07.01.00260 10.07.01.00054 ホルダー付属 STF-75-P-8.0-SSD 10.07.01.00263 10.07.01.00079 ホルダー付属 STF-75-P-12.0-SSD 10.07.01.00399 10.07.01.00361 ホルダー付属 STF-100-P-15.0-SSB 10.07.01.00400 10.07.01.00362 ホルダー付属 STF-D-60-P-4.5-F-SSD(1) 10.07.01.00266 10.07.01.00060 ホルダー付属 STF-D-60-P-6.0-F-SSD(1) 10.07.01.00262 10.07.01.00054 ホルダー付属 STF-D-75-P-8.0-F-SSD(1) 10.07.01.00265 10.07.01.00079 ホルダー付属 (1)STF-D: フィルター前後の差圧を測定することで詰まり具合を確認できます。 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 アクセサリ データ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデータ VF ECBPMI 234 WWW.SCHMALZ.CO.JP/VF 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空フィルター 真空フィルター VF / STF / STF-D 大流量のアプリケーションに適した真空フィルター テクニカルデータ タイプ ろ過精度 定格流量 最大真空圧 最大許容圧 (25°C) 本体質量 [µm] [l/min] [m³/h] [kPa] [MPa] [kg] VF-6-G1/4-IG-15 15 100 6 -95 0.6 0.13 VF-10-G3/8-IG-50 50 166 10 -95 0.6 0.22 STF-G3/4-IG-N 3 700 42 -95 0.1 0.50 STF-G1-1/4-IG-N 3 1,600 96 -95 0.1 1.00 STF-G2-1/2-IG-N 3 6,000 360 -95 0.1 4.30 STF-60-P-4.5-SSD 3 4,500 270 -50 0.03 2.00 STF-60-P-6.0-SSD 3 6,000 360 -50 0.03 2.40 STF-75-P-8.0-SSD 3 8,000 480 -50 0.03 2.60 STF-75-P-12.0-SSD 3 12,000 720 -50 0.03 4.20 STF-100-P-15.0-SSB 3 15,000 900 -50 0.03 4.30 STF-D-60-P-4.5-F-SSD 3 4,500 270 -50 0.03 2.10 STF-D-60-P-6.0-F-SSD 3 6,000 360 -50 0.03 2.40 STF-D-75-P-8.0-F-SSD 3 8,000 480 -50 0.03 2.60 ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 真空フィルター VF 真空フィルター STF-...-N 真空フィルター SFT-...-P 真空フィルター SFT-D VF向けフィルターエレメント STF-...-Nおよびフィルターエレメント STF-G3/4-IG/N向けフィルターエレメント STF-60-P4.5向けフィルターエレメント WWW.SCHMALZ.CO.JP/VF 235 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空フィルター 真空フィルター VFT 吸い込んだエアをろ過し、真空発生器を保護する汎用フィルター UNIVERSAL アプリケーション • 吸着に際して吸入する空気をろ過し、真空発生器を異物から 保護するための真空フィルター • 真空ポンプやエジェクタを使用するシステムに好適 • 最大圧0.7 MPaまでの正圧エアないし-99 kPaまでの真空エアの ろ過に使用可能 • ろ過精度80 µm: 軽～中程度の粒子に対応 • ろ過精度100 µm: 比較的粗い粒子や粉塵に対応 真空フィルター VFT デザイン 製品特長 • 真空フィルター (透明のナイロン製フィルターカップ付き) • 接続口径を幅広くラインアップ • ポリエチレン製 (ろ過精度 80 µm) またはステンレス製 • 高い分離性能のフィルターエレメントにより、真空発生器を適切に (ろ過精度 100 µm) のフィルターエレメント 保護することができ、プレフィルターとしてもメインフィルターとしても • ステンレス製のフィルターエレメントは洗浄・再使用が可能 使用可能 • ろ過精度80 µmまたは100 µmの2種類からエア性状に適した 仕様を選択可能 形式表示方法 VFT – G1/8-IG – 80 1 2 3 1 – 製品仕様 2 – 種類 3 – フィルターエレメント タイプ 種類 タイプ 種類 タイプ ろ過精度 / エレメントの材質 VFT 真空フィルター G1/8-IG 平行 G1/8 メネジ 80 80 µm / ポリエチレン G1/4-IG 平行 G1/4 メネジ 100 100 µm / ステンレス (洗浄・再利用可能) G3/8-IG 平行 G3/8 メネジ G1/2-IG 平行 G1/2 メネジ G3/4-IG 平行 G3/4 メネジ スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 WWW.SCHMALZ.CO.JP/ アクセサ WWW.SCHMALZ.COM/ アクセサリリ CCAADDデデーータタ VFT ECBPMI 236 WWW.SCHMALZ.CO.JP/VFT 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

真空フィルター 真空フィルター VFT 吸い込んだエアをろ過し、真空発生器を保護する汎用フィルター 製品コード: 製品本体 タイプ 真空フィルター スペアパーツ VFT フィルターエレメント VFT-G1/8-IG-80 10.07.01.00116 10.07.01.00141 VFT-G1/8-IG-100 10.07.01.00117 10.07.01.00132 VFT-G1/4-IG-80 10.07.01.00119 10.07.01.00141 VFT-G1/4-IG-100 10.07.01.00120 10.07.01.00132 VFT-G3/8-IG-80 10.07.01.00122 10.07.01.00143 VFT-G3/8-IG-100 10.07.01.00123 10.07.01.00135 VFT-G1/2-IG-80 10.07.01.00125 10.07.01.00143 VFT-G1/2-IG-100 10.07.01.00126 10.07.01.00135 VFT-G3/4-IG-80 10.07.01.00128 10.07.01.00145 VFT-G3/4-IG-100 10.07.01.00129 10.07.01.00138 テクニカルデータ タイプ ろ過精度 定格流量 最大真空圧 最大許容圧力 本体質量 25°C 50°C [µm] [l/min] [m³/h] [kPa] [MPa] [MPa] [g] VFT-G1/8-IG-80 80 45 2.7 -99 0.7 0.5 49 VFT-G1/8-IG-100 100 50 3.0 -99 0.7 0.5 49 VFT-G1/4-IG-80 80 110 6.6 -99 0.7 0.5 47 VFT-G1/4-IG-100 100 140 8.4 -99 0.7 0.5 47 VFT-G3/8-IG-80 80 245 14.7 -99 0.7 0.5 79 VFT-G3/8-IG-100 100 290 17.4 -99 0.7 0.5 79 VFT-G1/2-IG-80 80 300 18.0 -99 0.7 0.5 76 VFT-G1/2-IG-100 100 320 19.2 -99 0.7 0.5 76 VFT-G3/4-IG-80 80 600 36.0 -99 0.7 0.5 164 VFT-G3/4-IG-100 100 770 46.2 -99 0.7 0.5 164 ※本カタログに記載している流量はすべて、参照基準大気 [ANR（] 温度20°C、湿度65%、絶対圧101.3 kPa）に準拠しています。 真空発生器との組み合わせ 真空発生器 推奨フィルター(1) 材質: PE (ろ過精度: 80 µm) 材質: ステンレス (ろ過精度: 100 µm) SBP-05, SBP-07, SBP-10, SCPSb/SCPSc/SCPSi-07 / 2-07 VFT-G1/8-IG-80 VFT-G1/8-IG-100 SCPSb/SCPSc/SCPSi-10 / 2-09 VFT-G1/4-IG-80 VFT-G1/8-IG-100 SBP-15, SCPi-15, SMPi-15, SCPSb/SCPSc/SCPSi-15 / 2-14 VFT-G1/4-IG-80 VFT-G1/4-IG-100 SBP-20, SCPi-20, SMPi-20 VFT-G3/8-IG-80 VFT-G1/4-IG-100 SBP-25, SCPi-25, SMPi-25, SXPi-25, SXMPi-25, SXPi-30, SXMPi-30 VFT-G3/8-IG-80 VFT-G3/8-IG-100 SBPL/SCPL-25 VFT-G1/2-IG-80 VFT-G1/2-IG-100 SBPL/SCPL-50 VFT-G3/4-IG-80 VFT-G3/4-IG-100 SBPL/SCPL-75 - VFT-G3/4-IG-100 (1)上記推奨フィルターは産業用途で一般的な低～中程度の汚れに有効です。汚れの激しい環境の場合、1つ大きいサイズのフィルターを選択してください。 WWW.SCHMALZ.CO.JP/VFT 237 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ホース / コネクタ 真空エア/ 圧縮エアホース VSL 真空システムに不可欠な配管部品 UNIVERSAL アプリケーション • 真空システム内の配管として使用できる真空エア / 圧縮エア用ホース • 低流量～大流量まで対応する幅広いラインアップ 真空エア/ 圧縮エアホース VSL デザイン 製品特長 • PA (ポリアミド)、PE (ポリエチレン)、PU (ポリウレタン)、 • 内径2 ～ 75 mmまでの幅広いサイズをラインアップ PVC (ポリ塩化ビニル) 製のエア用ホース • 真空到達時間、流体抵抗を最適化 • 大径ホースでは硬質PVC螺旋ワイヤ (PS)、螺旋ワイヤ (DS) または • あらゆるアプリケーションに対応した幅広い材質 網目層付き (G) などを選択可能 形式表示方法 VSL – 15-9 – PVC – G – KL-TR 1 2 3 4 5 1 – 製品仕様 2 – ホース径 3 – 材質 タイプ 種類 タイプ 外径 / 内径 タイプ 種類 VSL 真空エア / 圧縮エアホース (例) 15-9 Ø 15 mm / Ø 9 mm PA ポリアミド PE ポリエチレン 4 – オプション仕様 5 – 色 PU ポリウレタン タイプ 種類 タイプ 種類 PVC ポリ塩化ビニル 無記号 標準 無記号 指定なし DS 螺旋ワイヤ付 TR G 網目層付 MI-TR 透明 PS 硬質PVC螺旋ワイヤ付 KL-TR DS-AS 螺旋ワイヤ付 (帯電防止) GR 黒 BL 青 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 アクセサリ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデデーータタ VSL ECBPMI 238 WWW.SCHMALZ.CO.JP/VSL 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ホース / コネクタ 真空エア/ 圧縮エアホース VSL 真空システムに不可欠な配管部品 製品コード: 製品本体・アクセサリ タイプ 真空エア / 圧縮エアホース アクセサリ VSL ホースクランプ SSB ホースクランプ SSD VSL-4-2-PE-BL 10.07.09.00013 - - VSL-4-2-PU-MI-TR 10.07.09.00001 - - VSL-4-2.7-PA-MI-TR 10.07.09.00063 - - VSL-6-4-PE-BL 10.07.09.00014 - - VSL-6-4-PU-MI-TR 10.07.09.00002 - - VSL-8-6-PE-BL 10.07.09.00015 - - VSL-8-6-PU-MI-TR 10.07.09.00003 - - VSL-10-7-PE-MI-TR 10.07.09.00083 10.07.10.00001 - VSL-10-7-PU-MI-TR 10.07.09.00084 10.07.10.00001 - VSL-12-9-PE-BL 10.07.09.00050 10.07.10.00001 - VSL-12-9-PU-MI-TR 10.07.09.00037 10.07.10.00001 - VSL-14-11-PU-MI-TR 10.07.09.00038 10.07.10.00001 - VSL-15-9-PVC-G-KL-TR 10.07.09.00005 10.07.10.00001 - VSL-19-13-PVC-DS-KL-TR 10.07.09.00016 10.07.10.00002 - VSL-21-12-PVC-G-KL-TR 10.07.09.00006 10.07.10.00003 - VSL-26-19-PVC-DS-KL-TR 10.07.09.00007 10.07.10.00003 - VSL-27-20-PU-DS-AS-TR 10.07.09.00047 - 10.07.10.00086 VSL-33-25-PVC-DS-KL-TR 10.07.09.00041 10.07.10.00004 - VSL-32-25-PU-DS-AS-TR 10.07.09.00051 10.07.10.00004 - VSL-41-32-PVC-DS-KL-TR 10.07.09.00008 10.07.10.00004 - VSL-42-32-PU-DS-AS-TR 10.07.09.00036 - 10.07.10.00019 VSL-41-35-PVC-PS-GR 10.07.09.00010 - 10.07.10.00019 VSL-48-38-PU-DS-AS-TR 10.07.09.00031 - 10.07.10.00020 VSL-49-38-PU-DS-AS-TR 10.07.09.00052 - 10.07.10.00020 VSL-48-38-PVC-DS-KL-TR 10.07.09.00009 10.07.10.00004 - VSL-48-40-PVC-PS-GR 10.07.09.00011 - 10.07.10.00020 VSL-60-50-PU-DS-AS-KL-TR 10.07.09.00020 - 10.07.10.00017 VSL-61-50-PVC-DS-GR 10.07.09.00033 - 10.07.10.00017 VSL-71-60-PVC-DS-GR 10.07.09.00012 - 10.07.10.00098 VSL-71-60-PU-DS-AS-TR 10.07.09.00034 - 10.07.10.00098 VSL-71-60-PU-DS-AS-TR 10.07.09.00065 - 10.07.10.00098 VSL-85-75-PVC-PS-GR 10.07.09.00048 - 10.07.10.00102 VSL-86-75-PU-DS-AS-TR 10.07.09.00054 - - VSL-87-75-PU-DS-AS 10.07.09.00061 - 10.07.10.00102 ホースクランプ: SSB ホースクランプ: SSD VSL (外観: スムーズタイプ) VSL (外観: 凹凸タイプ) ホースクランプ SSB / SSD WWW.SCHMALZ.CO.JP/VSL 239 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ホース / コネクタ 真空エア/ 圧縮エアホース VSL 真空システムに不可欠な配管部品 テクニカルデータ タイプ ホース材質 使用圧力範囲(1) 使用温度 最小曲率半径 長さ (最大) 外観(4) [°C] [mm](2) [m](3) VSL-4-2-PE-BL PE -95 kPa ～ +1.0 MPa -30 ～ 70 20 100 スムーズ VSL-4-2-PU-MI-TR PU -95 kPa ～ +1.0 MPa -20 ～ 60 20 50 スムーズ VSL-4-2.7-PA-MI-TR PA -95 kPa ～ +2.0 MPa -40 ～ 90 30 50 スムーズ VSL-6-4-PE-BL PE -95 kPa ～ +1.0 MPa -30 ～ 70 35 100 スムーズ VSL-6-4-PU-MI-TR PU -95 kPa ～ +1.0 MPa -20 ～ 60 35 500 スムーズ VSL-8-6-PE-BL PE -95 kPa ～ +1.0 MPa -30 ～ 70 45 100 スムーズ VSL-8-6-PU-MI-TR PU -95 kPa ～ +1.0 MPa -20 ～ 60 45 500 スムーズ VSL-10-7-PE-MI-TR PE -95 kPa ～ +1.0 MPa -30 ～ 70 60 50 スムーズ VSL-10-7-PU-MI-TR PU -95 kPa ～ +1.0 MPa -20 ～ 60 60 50 スムーズ VSL-12-9-PE-BL PE -95 kPa ～ +1.0 MPa -30 ～ 70 70 100 スムーズ VSL-12-9-PU-MI-TR PU -95 kPa ～ +1.0 MPa -20 ～ 60 70 50 スムーズ VSL-14-11-PU-MI-TR PU -95 kPa ～ +1.0 MPa -20 ～ 90 100 50 スムーズ VSL-15-9-PVC-G-KL-TR PVC、網目層付 -95 kPa ～ +1.0 MPa -20 ～ 65 50 50 スムーズ VSL-19-13-PVC-DS-KL-TR PVC、螺旋ワイヤ付 -90 kPa ～ +0.5 MPa -15 ～ 65 85 50 スムーズ VSL-21-12-PVC-G-KL-TR PVC、網目層付 -95 kPa ～ +0.1 MPa -20 ～ 65 80 50 スムーズ VSL-26-19-PVC-DS-KL-TR PVC、螺旋ワイヤ付 -90 kPa ～ +0.5 MPa -15 ～ 65 85 50 スムーズ VSL-27-20-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.47 MPa -40 ～ 90 17 20 凹凸 VSL-33-25-PVC-DS-KL-TR PVC、螺旋ワイヤ付 -85 kPa ～ +0.4 MPa -15 ～ 65 95 50 スムーズ VSL-32-25-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.38 MPa -40 ～ 90 20 20 凹凸 VSL-41-32-PVC-DS-KL-TR PVC、螺旋ワイヤ付 -85 kPa ～ +0.4 MPa -15 ～ 65 110 50 スムーズ VSL-42-32-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.37 MPa -40 ～ 90 25 20 凹凸 VSL-41-35-PVC-PS-GR 硬質PVC、螺旋ワイヤ付 -50 kPa ～ +0.5 MPa -20 ～ 70 65 50 凹凸 VSL-48-38-PU-DS-AS-TR PU、螺旋ワイヤ付 -88 kPa ～ +0.7 MPa -15 ～ 65 120 50 凹凸 VSL-49-38-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.32 MPa -15 ～ 65 29 20 凹凸 VSL-48-38-PVC-DS-KL-TR PVC、螺旋ワイヤ付 -49 kPa ～ +1.0 MPa -20 ～ 70 70 50 スムーズ VSL-48-40-PVC-PS-GR 硬質PVC、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.44 MPa -20 ～ 90 104 15 凹凸 VSL-60-50-PU-DS-AS-KL-TR PU、螺旋ワイヤ付 (帯電防止) -82 kPa ～ +0.24 MPa -40 ～ 90 35 20 凹凸 VSL-61-50-PVC-DS-GR PVC、螺旋ワイヤ付 -78 kPa ～ +0.15 MPa -20 ～ 70 90 10 凹凸 VSL-71-60-PVC-DS-GR PVC、螺旋ワイヤ付 -78 kPa ～ +0.12 MPa -20 ～ 70 110 25 凹凸 VSL-71-60-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -69 kPa ～ +0.2 MPa -40 ～ 90 40 20 凹凸 VSL-71-60-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.29 MPa -40 ～ 90 156 15 凹凸 VSL-85-75-PVC-PS-GR 硬質PVC、螺旋ワイヤ付 -29 kPa ～ +0.1 MPa -20 ～ 70 114 10 凹凸 VSL-86-75-PU-DS-AS-TR PU、螺旋ワイヤ付 (帯電防止) -50 kPa ～ +0.16 MPa -40 ～ 90 66 15 凹凸 VSL-87-75-PU-DS-AS PU、螺旋ワイヤ付 (帯電防止) -100 kPa ～ +0.23 MPa -40 ～ 90 195 15 凹凸 (1)媒体と周辺温度が20°Cの場合の値です。 (2)静的状態でホースを内側に曲げた場合の値です。 (3)1本のホースとしてご用意できる最大の長さです。ご注文時、必要分の長さを指定してください。 (4)スムーズタイプ: ホース表面が平らで滑らか (対応ホースクランプ: SSB)。凹凸タイプ: ホース表面が畝状 (対応ホースクランプ: SSD)。 240 WWW.SCHMALZ.CO.JP/VSL 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ホース / コネクタ ワンタッチホースコネクタ STV / SVB 金属製で耐久性に優れた接続部品 UNIVERSAL アプリケーション • 真空システムにおいて、ホースの接続部品として使用 • 耐薬品性が求められる精密機器や半導体の製造工程 • 溶接工程でのスパッタ飛散など熱による損傷の恐れがある現場 ワンタッチホースコネクタ SVT / SVB デザイン 製品特長 • クランプクリップ付きのワンタッチホースコネクタ • 工具を使用せず、速やかかつ確実にホースの付け外しが可能 • オネジタイプの接続部にはニトリルゴム製のOリングが付属 • 幅広いホース径、ネジサイズをラインアップ • ストレート、エルボ (L型)、チーズ (T型) の3タイプをラインアップ • 真空アプリケーション向けに気密性や流路を最適化 • 高寿命なニッケルめっき真鍮製のボディ 製品コード: 製品本体 タイプ 形状 接続ネジ径 ホース外径 [mm] 製品コード STV-GE-M5-AG-4 ストレート M5 オネジ 4 10.08.02.00200 STV-GE-M5-AG-6 ストレート M5 オネジ 6 10.08.02.00201 STV-GE-G1/8-AG-4 ストレート G1/8 オネジ 4 10.08.02.00202 STV-GE-G1/8-AG-6 ストレート G1/8 オネジ 6 10.08.02.00204 STV-GE-G1/8-AG-8 ストレート G1/8 オネジ 8 10.08.02.00206 STV-GE-G1/4-AG-4 ストレート G1/4 オネジ 4 10.08.02.00203 STV-GE-G1/4-AG-6 ストレート G1/4 オネジ 6 10.08.02.00205 STV-GE-G1/4-AG-8 ストレート G1/4 オネジ 8 10.08.02.00207 STV-GE-G1/4-AG-10 ストレート G1/4 オネジ 10 10.08.02.00251 STV-GE-G1/4-AG-12 ストレート G1/4 オネジ 12 10.08.02.00208 STV-GE-G3/8-AG-8 ストレート G3/8 オネジ 8 10.08.02.00237 STV-GE-G3/8-AG-10 ストレート G3/8 オネジ 10 10.08.02.00252 STV-GE-G3/8-AG-12 ストレート G3/8 オネジ 12 10.08.02.00209 STV-GE-G3/8-AG-14 ストレート G3/8 オネジ 14 10.08.02.00211 STV-GE-G1/2-AG-10 ストレート G1/2 オネジ 10 10.08.02.00253 STV-GE-G1/2-AG-12 ストレート G1/2 オネジ 12 10.08.02.00210 STV-GE-G1/2-AG-14 ストレート G1/2 オネジ 14 10.08.02.00300 STVI-GE-G1/8-IG-4 ストレート G1/8 メネジ 4 10.08.02.00149 STVI-GE-G1/8-IG-6 ストレート G1/8 メネジ 6 10.08.02.00150 STVI-GE-G1/8-IG-8 ストレート G1/8 メネジ 8 10.08.02.00151 スペアパーツ・ テクニカルデータ デザインデータ・ 製品資料 動画 アクセサリ WWWWW.SWCH.SMCHAMLZA.CLOZ.MCO/ .JP/ アクセサリ CCAADDデデーータタ STV ECBPMI WWW.SCHMALZ.CO.JP/STV 241 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ホース / コネクタ ワンタッチホースコネクタ STV / SVB 金属製で耐久性に優れた接続部品 タイプ 形状 接続ネジ径 ホース外径 [mm] 製品コード STVI-GE-G1/4-IG-4 ストレート G1/4 メネジ 4 10.08.02.00152 STVI-GE-G1/4-IG-6 ストレート G1/4 メネジ 6 10.08.02.00153 STVI-GE-G1/4-IG-8 ストレート G1/4 メネジ 8 10.08.02.00154 STVI-GE-G1/4-IG-10 ストレート G1/4 メネジ 10 10.08.02.00260 タイプ 形状 接続ネジ径 ホース外径 [mm] 製品コード STV-W-M5-AG-4 エルボ (L型)、回転式 M5 オネジ 4 10.08.02.00155 STV-W-M5-AG-6 エルボ (L型)、回転式 M5 オネジ 6 10.08.02.00235 STV-W-G1/8-AG-4 エルボ (L型)、回転式 G1/8 オネジ 4 10.08.02.00156 STV-W-G1/8-AG-6 エルボ (L型)、回転式、樹脂製 G1/8 オネジ 6 10.08.02.00288 STV-W-G1/8-AG-6 エルボ (L型)、回転式 G1/8 オネジ 6 10.08.02.00158 STV-W-G1/8-AG-8 エルボ (L型)、回転式 G1/8 オネジ 8 10.08.02.00160 STV-W-G1/4-AG-4 エルボ (L型)、回転式 G1/4 オネジ 4 10.08.02.00157 STV-W-G1/4-AG-6 エルボ (L型)、回転式 G1/4 オネジ 6 10.08.02.00159 STV-W-G1/4-AG-8 エルボ (L型)、回転式 G1/4 オネジ 8 10.08.02.00161 STV-W-G1/4-AG-10 エルボ (L型)、回転式 G1/4 オネジ 10 10.08.02.00254 STV-W-G1/4-AG-12 エルボ (L型)、回転式 G1/4 オネジ 12 10.08.02.00162 STV-W-G3/8-AG-8 エルボ (L型)、回転式 G3/8 オネジ 8 10.08.02.00236 STV-W-G3/8-AG-10 エルボ (L型)、回転式 G3/8 オネジ 10 10.08.02.00255 STV-W-G3/8-AG-12 エルボ (L型)、回転式 G3/8 オネジ 12 10.08.02.00163 STV-W-G1/2-AG-10 エルボ (L型)、回転式 G1/2 オネジ 10 10.08.02.00256 STV-W-G1/2-AG-12 エルボ (L型)、回転式 G1/2 オネジ 12 10.08.02.00164 STV-WF-M5-AG-4 エルボ (L型)、回転式 (固定可能) M5 オネジ 4 10.08.02.00165 STV-WF-G1/8-AG-4 エルボ (L型)、回転式 (固定可能) G1/8 オネジ 4 10.08.02.00166 STV-WF-G1/8-AG-6 エルボ (L型)、回転式 (固定可能) G1/8 オネジ 6 10.08.02.00168 STV-WF-G1/8-AG-8 エルボ (L型)、回転式 (固定可能) G1/8 オネジ 8 10.08.02.00170 STV-WF-G1/8-AG-10 エルボ (L型)、回転式 (固定可能) G1/8 オネジ 10 10.08.02.00257 STV-WF-G1/4-AG-4 エルボ (L型)、回転式 (固定可能) G1/4 オネジ 4 10.08.02.00167 STV-WF-G1/4-AG-6 エルボ (L型)、回転式 (固定可能) G1/4 オネジ 6 10.08.02.00169 STV-WF-G1/4-AG-8 エルボ (L型)、回転式 (固定可能) G1/4 オネジ 8 10.08.02.00171 STV-WF-G1/4-AG-10 エルボ (L型)、回転式 (固定可能) G1/4 オネジ 10 10.08.02.00258 STV-WF-G3/8-AG-8 エルボ (L型)、回転式 (固定可能) G3/8 オネジ 8 10.08.02.00234 STV-WF-G3/8-AG-10 エルボ (L型)、回転式 (固定可能) G3/8 オネジ 10 10.08.02.00259 タイプ 形状 接続ネジ径 ホース外径 [mm] 製品コード STV-T-M5-AG-4 チーズ (T型) M5 オネジ 4 10.09.02.00038 STV-T-G1/8-AG-4 チーズ (T型) G1/8 オネジ 4 10.09.02.00039 STV-T-G1/8-AG-6 チーズ (T型) G1/8 オネジ 6 10.09.02.00040 STV-T-G1/8-AG-8 チーズ (T型) G1/8 オネジ 8 10.09.02.00041 STV-T-G1/4-AG-6 チーズ (T型) G1/4 オネジ 6 10.09.02.00042 STV-T-G1/4-AG-8 チーズ (T型) G1/4 オネジ 8 10.09.02.00043 STV-T-G1/4-AG-10 チーズ (T型) G1/4 オネジ 10 10.09.02.00044 STV-T-G1/4-AG-12 チーズ (T型) G1/4 オネジ 12 10.09.02.00045 SVB-T-4 チーズ (T型) - 4 10.09.02.00020 SVB-T-6 チーズ (T型) - 6 10.09.02.00021 SVB-T-8 チーズ (T型) - 8 10.09.02.00022 SVB-T-10 チーズ (T型) - 10 10.09.02.00025 SVB-T-12 チーズ (T型) - 12 10.09.02.00023 SVB-T-14 チーズ (T型) - 14 10.09.02.00046 242 WWW.SCHMALZ.CO.JP/STV 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

ホース / コネクタ ワンタッチホースコネクタ STV / SVB 金属製で耐久性に優れた接続部品 タイプ 概要 外径[mm] 製品コード VRS-STEC-4x14.9 シーリングプラグ 4 10.08.06.00011 VRS-STEC-6x14.4 シーリングプラグ 6 10.08.06.00012 VRS-STEC-8x18.5 シーリングプラグ 8 10.08.06.00013 VRS-STEC-10x18 シーリングプラグ 10 10.08.06.00060 VRS-STEC-12x16.5 シーリングプラグ 12 10.08.06.00041 テクニカルデータ タイプ 使用圧力範囲 作動温度 [°C] 材質 STV... / SVB... -95 kPa ～ 2.4 MPa -20 ～ 120 コネクタ本体: 真鍮 (ニッケルめっき)、シーリング材: ニトリルゴム ※STV-W-G1/8-AG-6 (10.08.02.00288) のテクニカルデータについてはお問い合わせください。 STV-GE: STVI-GE: STV-W: STV-WF: オネジ付きワンタッチホースコネクタ メネジ付きワンタッチホースコネクタ オネジ付きワンタッチホースコネクタ オネジ付きワンタッチホースコネクタ (エルボ) (エルボ、回転式 (固定可能) ) STV-T: SVB-T: VRS-STEC: ワンタッチホースコネクタ (チーズ) ワンタッチホースコネクタ シーリングプラグ (チーズ、ネジ接続無し) WWW.SCHMALZ.CO.JP/STV 243 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス
