自動搬送機向け真空機器総合カタログ Edition10

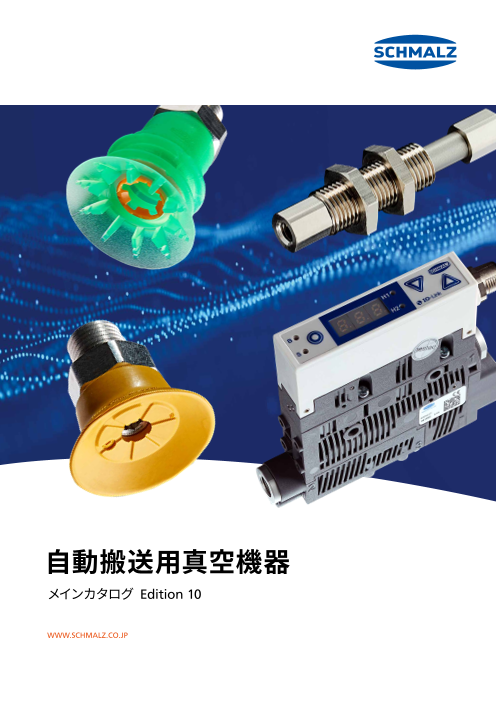

自動搬送用真空機器 メインカタログ Edition 10 WWW.SCHMALZ.CO.JP

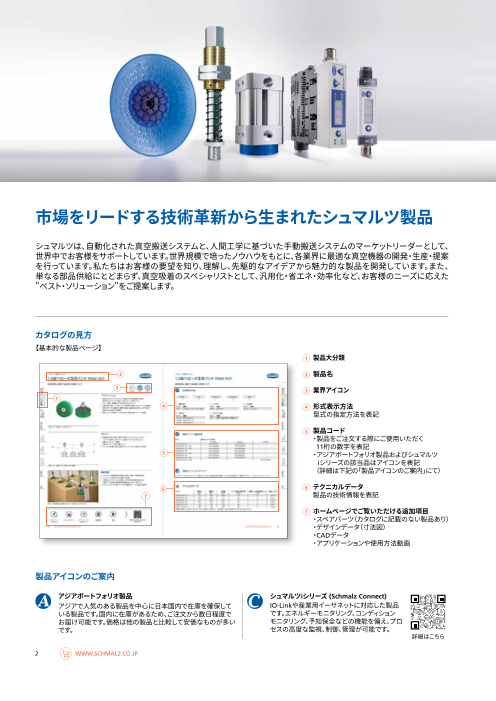

市場をリードする技術革新から生まれたシュマルツ製品 シュマルツは、自動化された真空搬送システムと、人間工学に基づいた手動搬送システムのマーケットリーダーとして、 世界中でお客様をサポートしています。世界規模で培ったノウハウをもとに、各業界に最適な真空機器の開発・生産・提案 を行っています。私たちはお客様の要望を知り、理解し、先駆的なアイデアから魅力的な製品を開発しています。また、 単なる部品供給にとどまらず、真空吸着のスペシャリストとして、汎用化・省エネ・効率化など、お客様のニーズに応えた "ベスト・ソリューション"をご提案します。 カタログの見方 【基本的な製品ページ】 1 製品大分類 2 2 製品名 3 3 業界アイコン 1 4 4 形式表示方法 型式の指定方法を表記 5 製品コード ・製品をご注文する際にご使用いただく 11桁の数字を表記 5 ・アジアポートフォリオ製品およびシュマルツ iシリーズの該当品はアイコンを表記 （ 詳細は下記の「製品アイコンのご案内」にて） 6 6 テクニカルデータ 7 製品の技術情報を表記 7 ホームページでご覧いただける追加項目 ・スペアパーツ（カタログに記載のない製品あり） ・デザインデータ（寸法図） ・CADデータ ・アプリケーションや使用方法動画 製品アイコンのご案内 アジアポートフォリオ製品 シュマルツiシリーズ (Schmalz Connect) アジアで人気のある製品を中心に日本国内で在庫を確保して IO-Linkや産業用イーサネットに対応した製品 いる製品です。国内に在庫があるため、ご注文から数日程度で です。エネルギーモニタリング、コンディション お届け可能です。価格は他の製品と比較して安価なものが多い モニタリング、予知保全などの機能を備え、プロ です。 セスの高度な監視、制御、管理が可能です。 詳細はこちら 2 WWW.SCHMALZ.CO.JP

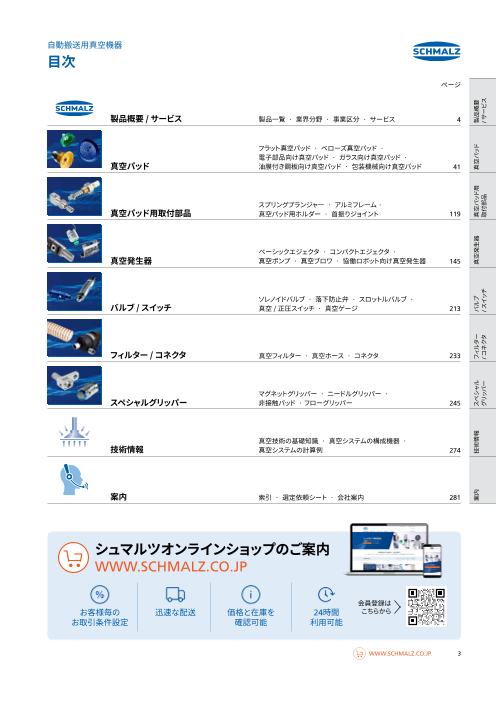

自動搬送用真空機器 目次 ページ 製品概要 / サービス 製品一覧 · 業界分野 · 事業区分 · サービス 4 フラット真空パッド · ベローズ真空パッド · 電子部品向け真空パッド · ガラス向け真空パッド · 真空パッド 油膜付き鋼板向け真空パッド · 包装機械向け真空パッド 41 スプリングプランジャー · アルミフレーム · 真空パッド用取付部品 真空パッド用ホルダー · 首振りジョイント 119 ベーシックエジェクタ · コンパクトエジェクタ · 真空発生器 真空ポンプ · 真空ブロワ · 協働ロボット向け真空発生器 145 ソレノイドバルブ · 落下防止弁 · スロットルバルブ · バルブ / スイッチ 真空 / 正圧スイッチ · 真空ゲージ 213 フィルター / コネクタ 真空フィルター · 真空ホース · コネクタ 233 マグネットグリッパー · ニードルグリッパー · スペシャルグリッパー 非接触パッド · フローグリッパー 245 真空技術の基礎知識 · 真空システムの構成機器 · 技術情報 真空システムの計算例 274 案内 索引 · 選定依頼シート · 会社案内 281 シュマルツオンラインショップのご案内 WWW.SCHMALZ.CO.JP 会員登録は お客様毎の 迅速な配送 価格と在庫を 24時間 こちらから お取引条件設定 確認可能 利用可能 WWW.SCHMALZ.CO.JP 3 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP フラット真空パッド フラット真空パッド SUF フラット真空パッド SUF 木材向けフラット真空 木材向けフラット真空 • 標準的なニトリルゴムから （Ø125 ～ 210 mm） パッド SHFN パッド SHF 吸着跡を抑制するマーク • サポートプレート付きの • 木材の粗い表面に追従する • 木材の粗い表面に追従する レスゴム、ESD対策ゴムまで 大型汎用フラットパッド 優れたシール性 優れたシール性 選べる汎用フラットパッド • 直径: Ø125 ～ 210 mm • フィルタやタッチバルブなど • フィルタやタッチバルブなど • 直径: Ø1 ～ 100 mm • パッド材質: ニトリルゴム 豊富なオプション 豊富なオプション • 直径: Ø50 ～ 85 mm • 直径: Ø125 ～ 210 mm • パッド材質: 天然ゴム • パッド材質: 天然ゴム P. 46 P. 50 P. 52 P. 55 木材向けフラット真空 フラット真空パッド SPK 長円フラット真空パッド 大型長円フラット真空 パッド SPC • 表面の粗いワークや凹凸の SGON パッド SPLO • 通気性のあるワーク向けに あるワークへの追従性に優 • 細長いワークの吸着に最適 • 角材、フレーム材などの幅が 圧縮エアを用いた2枚取り れるリング状のシーリング • サイズ: 4 x 2 mm ～ 90 x 狭く長いワーク向け 防止機能付き • 直径: Ø55 ～ 250 mm 30 mm • サイズ: 60 x 20 mm ～ 370 • 直径: Ø160 ～ 250 mm • パッド材質: EPDM発泡ゴム • パッド材質: ニトリルゴム、 x 80 mm • パッド材質: ニトリルゴム シリコーンゴム、マークレス • パッド材質: ニトリルゴム ゴム HP参照 P. 57 P. 59 HP参照 ベローズ真空パッド 1.5段ベローズ真空パッド 2.5段ベローズ真空パッド 1.5段ベローズ真空パッド 1.5段ベローズ真空パッド FSGA FSG FSGA（ Ø110 ～ 150 mm） FSGPL • 標準的なニトリルゴムから • 標準的なニトリルゴムから • 変形のある重量物に適した • 変形のある重量物に適した 吸着跡を抑制するマーク 吸着跡を抑制するマーク ベローズパッド サポートプレート付の大型 レスゴム、ESD対策ゴムまで レスゴム、ESD対策ゴムまで • 直径: Ø110 mm、150 mm ベローズパッド 選べる汎用的な1.5段ベロ 選べる汎用的な2.5段ベロ • パッド材質: ニトリルゴム、 • 直径 Ø100 ～ 250 mm ーズパッド ーズパッド シリコーンゴム • パッド材質: ニトリルゴム、 • 直径: Ø2 ～ 78 mm • 直径: Ø3 ～ 88 mm マークレスゴム P. 62 P. 66 HP参照 P. 70 4 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP シールリング付ベローズ 1.5段ベローズ真空パッド 2.5段ベローズ真空パッド 長円ベローズ真空パッド 真空パッド FSGA-VU1 FSG-VU1 FSGAO • FSGA、FSGPLにウレタン製の • 耐摩耗性、耐引裂性に非常 • 耐摩耗性、耐引裂性に非常 • 耐摩耗性、耐引裂性に非常 シールリングを追加し粗い に優れるバルコラン製 に優れるバルコラン製 に優れるバルコラン製 ワークへの追従性を向上 • 直径: Ø30 ～ 110 mm • 直径: Ø30 ～ 85 mm • 細長いワークの吸着に最適 • 直径: Ø33 ～ 200 mm • パッド材質: バルコラン • パッド材質: バルコラン • サイズ: 95 x 40 mm、140 x • パッド材質: ニトリルゴム 65 mm • パッド材質: バルコラン HP参照 P. 72 HP参照 HP参照 耐高温真空パッド 耐高温フラット真空 耐高温1.5段ベローズ 耐高温長円フラット真空 耐高温長円ベローズ真空 パッド SAF-HT2 真空パッド SAB-HT2 パッド SAOF-HT2 パッド SAOB-HT2 • 最大250°Cのワークに • 最大250°Cのワークに • 最大250°Cのワークに • 最大250°Cのワークに 使用可能 使用可能 使用可能 使用可能 • 直径: Ø30 ～ 60 mm • 曲面に追従できるベローズ • 細長いワークの吸着に最適 • 曲面や細長いワークに追従 • パッド材質: 耐高温ゴム タイプ • サイズ: 60 x 23 mm ～ • サイズ: 60 x 30 mm、80 x • 直径: Ø22 ～ 80 mm 100 x 50 mm 40 mm • パッド材質: 耐高温ゴム • パッド材質: 耐高温ゴム • パッド材質: 耐高温ゴム P. 89 P. 91 P. 94 P. 96 真空パッド向けアクセサリ 耐高温真空パッド 耐高温真空パッド 真空パッド向け シーリングコード SPL-HT-FPM-F SPL-HT アクセサリ • ワーク形状に柔軟にフィット • 最大400°Cのワークに • 最大600°Cのワークに • パッドカバー、フィルター、 • 様々なサイズ、形状をライン 使用可能 使用可能 インサート、スタビライザー アップ • 直径: Ø90 ～ 190 mm • 吸着面: Ø35 ～ 140 mm など様々なアクセサリを • パッド材質: フェルトコー • 材質: ステンレス（本体 ラインアップ ティング付きフッ素ゴム 部分）、耐熱性の特殊繊維 （シールリング部分） HP参照 HP参照 HP参照 HP参照 WWW.SCHMALZ.CO.JP 5 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 電子部品向け真空パッド フラット真空パッド SUF フラット真空パッド SGN フラット真空パッド 真空パッド SFF / SFB1 （Ø1 ～ 25 mm） • パッド先端が柔軟に動く SGAN （Ø10 ～ 30 mm） • マークレスゴムや導電性、静 ためワーク形状や姿勢に • 繊細なワークに適した柔ら • マークレスゴムや静電気 電気拡散性（ESD対策）ゴム 追従可能 かいシーリングリップ 拡散性（ESD対策）ゴムを をラインアップしたフラット • 直径: Ø6.3 ～ 50 mm • 直径: Ø7 ～ 16 mm ラインアップ パッド • パッド材質: ニトリルゴム、 • パッド材質: シリコーンゴム、 • 薄いワークへのダメージを • 直径: Ø1 ～ 25 mm シリコーンゴム ポリウレタン 抑えるリップ構造 • 直径: Ø10 ～ 30 mm P. 46 お問い合わせください HP参照 P. 74 真空パッド向けアクセサリ 1.5段ベローズ真空パッド 2.5段ベローズ真空パッド 長円フラット真空パッド 真空パッド用インサート FSGA（ Ø2 ～ 33 mm） FSG（ Ø3 ～ 32 mm） SGON SPI-PEEK • マークレスゴムや静電気 • マークレスゴムや導電性、 • マークレスゴムや、静電気 • パッドの接触による吸着跡や 拡散性（ESD対策）ゴムを 静電気拡散性（ESD対策） 拡散性（ESD対策）ゴムを 変形を抑制 ラインアップした1.5段 ゴムをラインアップした ラインアップした長円パッド • 対応真空パッド: FSGA、FSG ベローズパッド 2.5段ベローズパッド • サイズ: 4 x 2 mm ～ 30 x • 対応パッド径: FSGA（ Ø6 ～ • 直径: Ø2 ～ 33 mm • 直径: Ø3 ～ 32 mm 10 mm 33 mm）、FSG（ Ø5 ～ 32 mm） • 材質: PEEK P. 62 P. 66 P. 59 P. 77 ガラス向け真空パッド 真空パッド向けアクセサリ フラット真空パッド SGF 1.5段ベローズ真空パッド ガラス向け長円ベローズ 真空パッドカバー SU • 板ガラス向けに最適化され SAB-HT1 パッド SAOB-HT1 • パッド表面に取付けて吸着 た形状で変形や傷、吸着跡 • 自動車ガラスなどの曲面に • 自動車ガラスなどの曲面に 跡を抑制 を抑制 追従が可能なマークレス 追従が可能なマークレス • 直径: Ø25 ～ 360 mm • 直径: Ø125 ～ 400 mm パッド パッド • 対応パッド径: Ø25 ～ • パッド材質: マークレスゴム、 • 直径: Ø22 ～ 125 mm • サイズ: 60 x 30 mm ～ 400 mm EPDMゴム • パッド材質: マークレスゴム 140 x 70 mm • パッド材質: マークレスゴム P. 78 P. 91 P. 96 P. 80 6 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 油膜付き鋼板向け真空パッド ベル型真空パッド SAX ベル型真空パッド SAXM ベル型ベローズ真空 長円ベル型真空パッド • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい パッド SAXB SAOXM 吸着面の溝構造 吸着面の溝構造 • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい • 優れた追従性、耐久性 • 優れた追従性、耐久性 吸着面の溝構造 吸着面の溝構造 • 直径: Ø30 ～ 115 mm • 直径: Ø20 ～ 115 mm • 優れた追従性、耐久性 • サイズ: 60 x 20 mm ～ • パッド材質: エラストドゥール • パッド材質: エラストドゥール • 直径: Ø20 ～ 120 mm 100 x 40 mm • パッド材質: エラストドゥール • パッド材質: エラストドゥール HP参照 P. 81 P. 84 P. 87 フラット真空パッド SAF 1.5段ベローズ真空パッド 長円フラット真空パッド 長円ベローズ真空パッド • 油膜付き鋼板でも滑りにくい SAB SAOF SAOB 吸着面の溝構造 • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい • 直径: Ø30 ～ 125 mm 吸着面の溝構造 吸着面の溝構造 吸着面の溝構造 • パッド材質: ニトリルゴム • 曲面に追従できるベローズ • 細長いワークの吸着に最適 • 曲面や細長いワークに有効 タイプ • サイズ: 50 x 16 mm ～ • サイズ: 60 x 30 mm ～ • 直径: Ø22 ～ 125 mm 140 x 70 mm 140 x 70 mm • パッド材質: ニトリルゴム • パッド材質: ニトリルゴム • パッド材質: ニトリルゴム P. 89 P. 91 P. 94 P. 96 フラット真空パッド 1.5段ベローズ真空パッド 長円ベル型真空パッド エッジ用真空パッド SAFT-C SABT-C SAOG SAOK • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい • 油膜付き鋼板でも滑りにくい 吸着面の溝構造 吸着面の溝構造 吸着面の溝構造 吸着面の溝構造 • 直径: Ø60 mm、80 mm • 曲面に追従できるベローズ • 曲面や細長いワークに有効 • サイズ: 70 x 25 mm • パッド材質: ニトリルゴム タイプ • サイズ: 60 x 20 mm ～ • パッド材質: ニトリルゴム • 直径: Ø60 mm、80 mm 95 x 40 mm • パッド材質: ニトリルゴム • パッド材質: ニトリルゴム HP参照 HP参照 HP参照 HP参照 WWW.SCHMALZ.CO.JP 7 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 包装機械向け真空パッド 真空パッド SFF / SFB1 フラット真空パッド ベローズパッド SPB2-P 3.5段ベローズ真空パッド • フィルムなど薄物の変形を SGPN • 取付金具が不要な差し PSPF 抑えるパッド形状 • 紙やフィルム吸着に最適な 込み式 • 包装品の中でも特に薄く • 直径: Ø10 ～ 60 mm サポートリブ付きの吸着面 • スロットルバルブ (SW) 内蔵 変形の大きいフィルムに • パッド材質: シリコーンゴム、 • 直径: Ø15 ～ 40 mm タイプをラインアップ 適したリップ形状 マークレスゴム、ESD対策 • パッド材質: 天然ゴム、 • 直径: Ø20mm、Ø40 mm • サイズ: Ø33 ～ 53 mm ゴム、EPDMゴム シリコーンゴム、マークレス • パッド材質: シリコーンゴム • パッド材質: シリコーンゴム ゴム、フッ素ゴム HP参照 (SWなし) P. 74 HP参照 HP参照 (SW付き) P. 98 2.5段ベローズ真空パッド 4.5段ベローズ真空パッド 4.5段ベローズ真空パッド 長円ベローズ真空パッド SPB2f SPB4f SPB4 SPOB1f • パウチなどの包装品に適した • パウチなどの包装品に適した • パウチなどの包装品に適した • パウチなどの包装品に適した 高い追従性 高い追従性 高い追従性 高い追従性 • 直径: Ø15 ～ 50 mm • 直径: Ø30 ～ 50 mm • 直径: Ø20 ～ 50 mm • 細長いワークの吸着に最適 • パッド材質: シリコーンゴム • パッド材質: シリコーンゴム • パッド材質: シリコーンゴム • サイズ: 35 x 15 mm ～ 80 x 35 mm • パッド材質: シリコーンゴム P. 100 P. 102 P. 104 P. 106 フラット真空パッド SPF 1.5段ベローズ真空パッド 2.5段ベローズ真空パッド 長円ベローズ真空パッド • 追従性と耐久性を両立した SPB1 SPB2 SPOB1 材質とリップ形状 • 追従性と耐久性を両立した • 追従性と耐久性を両立した • 追従性と耐久性を両立した • 直径: Ø10 ～ 60 mm 材質とリップ形状 材質とリップ形状 材質とリップ形状 • パッド材質: エラストドゥール • 直径: Ø10 ～ 80 mm • 直径: Ø20 ～ 50 mm • 曲面や細長いワークに有効 • パッド材質: エラストドゥール • パッド材質: エラストドゥール • サイズ: 60 x 20 mm、 100 x 40 mm • パッド材質: エラストドゥール P. 108 P. 110 P. 113 P. 115 8 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 1.5段ベローズ真空パッド 2.5段ベローズ真空パッド 1.5段ベローズ真空パッド 1.5段ベローズ真空パッド FSGA-SI-HD FSG-SI-HD FSGA-SI-MD FSG-SI-MD • 従来のシリコーンゴムに • 従来のシリコーンゴムに • 金属検出機で検出可能な • 金属検出機で検出可能な 対し耐摩耗性を向上 対し耐摩耗性を向上 材質 材質 • 直径: Ø6 ～ 25 mm • 直径: Ø7 ～ 25 mm • 直径: Ø11 ～ 33 mm • 直径: Ø9 ～ 52 mm • パッド材質: 耐摩耗性シリ • パッド材質: 耐摩耗性シリ • パッド材質: 金属検出機 • パッド材質: 金属検出機 コーンゴム コーンゴム 対応シリコーンゴム 対応シリコーンゴム P. 62 P. 66 P. 62 P. 66 4.5段ベローズ真空パッド 4.5段ベローズ真空パッド 1.5段ベローズ真空パッド 2.5段ベローズ真空パッド FSDC FSGC FGA-PVC FG-PVC • 高低差への追従性が優れる • 高低差への追従性が優れる • 追従性と耐摩耗性を両立 • 追従性と耐摩耗性を両立 4.5段ベローズパッド 4.5段ベローズパッド する材質とリップ形状 する材質とリップ形状 • 直径: Ø40 mm • 直径: Ø40 ～ 60 mm • 直径: Ø13 ～ 22 mm • 直径: Ø18 ～ 50 mm • パッド材質: 耐摩耗性シリ • パッド材質: ニトリルゴム • パッド材質: ポリ塩化ビニル • パッド材質: ポリ塩化ビニル コーンゴム、金属検出機 対応シリコーンゴム HP参照 HP参照 HP参照 HP参照 チョコレート向け バラ積みピッキング用 長方形ベローズ真空 各業界向けテストケース 真空パッド SPG 真空パッド SVE パッド FSGB-R • 各アプリケーションに適した • チョコレートの一次包装に • 様々な形状のワークに追従 • 長方形のワークに適した 真空パッドを迅速に選定・ 特化した形状 • 直径: Ø53 mm 角型形状 テストするための真空吸着 • 直径: Ø33 mm • パッド材質: ポリウレタン、 • サイズ: 52 x 25 mm ～ テストセット • パッド材質: シリコーンゴム、 金属検出機対応シリコーン 80 x 50 mm • 装置メーカ様でのシステム 耐摩耗性シリコーンゴム ゴム • パッド材質: ニトリルゴム、 検討・吸着テストに最適 シリコーンゴム HP参照 HP参照 HP参照 P. 117 WWW.SCHMALZ.CO.JP 9 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド用取付部品 カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP スプリングプランジャー 小型スプリングプラン 小型スプリングプラン 高耐久スプリングプラン ジャー FSTIm ジャー FSTImc ジャー FSTI • 非常に軽い力で動く低発塵 • 非常に軽い力で動くホース • 自動車業界向け高耐久設計 仕様のバッファ 抵抗フリーなバッファ • 真空パッド接続口: G1/4、 • ストローク: 5 ～ 20 mm • ストローク: 5 ～ 10 mm G3/8 • 内部スプリングタイプ • 内部スプリングタイプ • ストローク: 10 ～ 50 mm • 回転防止タイプ有り • ESD対策パッドと組み合わ • 内部スプリングタイプ せて静電気放電対策が可能 • 回転防止タイプ有り P. 122 P. 125 HP参照 汎用スプリングプラン 高耐久スプリングプラン 高耐久スプリングプラン 取付ホルダー付きスプリ ジャー FSTE ジャー FSTE-HD ジャー FSTE-HDB ングプランジャー FSTF • 汎用設計、吸着時の衝撃を • 高耐久設計、SUS製ロッド • SUS製ロッド、ボールガイド • 木工など埃の多い環境に 和らげるダンピング機構付き 採用、ダンピング機構付き 回転防止、バネ保護スリーブ 好適 • 真空パッド接続口: M3、M5、 • 真空パッド接続口: G1/8 ～ を採用した高耐久仕様 • Tスロットなどへ取り付け G1/8 ～ G1/2 G1/2 • 真空パッド接続口: G1/8 ～ やすい樹脂ホルダ仕様 • ストローク: 5 ～ 90 mm • ストローク: 15 ～ 90 mm G1/2 • 真空パッド接続口: G1/2 • 回転防止タイプ有り • 回転防止タイプ有り • ストローク: 15～120 mm • ストローク: 50 mm P. 127 P. 130 P. 132 HP参照 汎用スプリングプラン 高耐久スプリングプラン ロック式スプリングプラ ジャー FSTA ジャー FSTA-HD ンジャー FST-LOCK-HD • 汎用設計、伸縮両方向の • 高耐久設計、伸縮両方向の • ロッド位置を固定、解除でき ダンピング機構付き ダンピング機構付き る空圧ロック機構内蔵 • 真空パッド接続口: G1/4、 • 真空パッド接続口: G1/4 ～ • 真空パッド接続口: G1/4、 G1/2 G1/2 G3/8（兼M10メネジ） • ストローク: 25 ～ 90 mm • ストローク: 25 ～ 90 mm • ストローク: 50 mm、100 mm • 回転防止タイプ有り • 回転防止タイプ有り HP参照 P. 134 P. 136 10 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空パッド用取付部品 カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP アルミフレーム アルミフレーム モジュール式ツーリング モジュール式グリッパー MO-PROF システム SXT システム PXT • 真空チャンバとしても活用 • 溶接不要・ネジ締結のみで • 軽可搬ロボットのための できるアルミフレーム 組み上げる軽量ツーリング モジュール式ロボットハンド • フレームサイズ: 40 x 40 • 組み換えやすさと組み立て • 各社協働ロボットに対応し mm（チャンバ1室）、80 x 40 再現性を両立 た取付フランジ他、設計自 mm（チャンバ3室） • ワーク情報をもとにワンスト 由度を高める豊富なアク • Tスロット付き ップでツール構成をご提案 セサリ HP参照 P. 121 P. 121 真空パッド用ホルダー アルミフレーム取付用 ユニバーサルホルダー ツーリングシステム向け Tスロット付きアルミフ ブラケット HTR-STA HTR-UNI ホルダー HT レーム向けホルダー HP • スプリングプランジャーを • ボールクランプタイプの • 真空パッドなどの各種真 • 真空パッドやスプリングプラ 構造体に取り付けるブラ ホルダー 空機器をツーリング先端に ンジャーなどをTスロットに ケット • アルミフレーム、丸パイプ、 取付けるためのホルダー 取り付けるための軽量ホル • 取付サイズ: M10、M16、 角パイプに取り付けられる • 高強度な6000系アルミ製、 ダー M20、M30 アダプタあり プレス工程等での高速搬送 • HTホルダーとの組み合わせ • 真空パッド接続口: G1/4 にも使用可能 も可能 HP参照 HP参照 HP参照 HP参照 首振りジョイント 隔壁ジョイント サイドコネクション フレックスリンク FLK ボールジョイント KGL SVS-STV / SVS-GE ANW • 傾斜面に真空パッドを追従 • 傾斜面に真空パッドを追従 • パネルマウントが可能な真空 • 横方向からエアを接続可能 させる首振りジョイント させる首振りジョイント パッド用ジョイント（継手） な横取出し用ジョイント • 加硫ゴム接着により、形状 • 接続ネジ径: G1/8、G1/4、 • 真空パッド接続口: G1/8、 • パネルマウント用の固定用 復元性と耐久性を両立 G1/2 G1/4 ネジ付きアダプタあり • 接続ネジ径: G1/4、G1/2 • 最大傾斜角度: 15° • 真空パッド接続口: M3 ～ • 最大傾斜角度: 12° G1/2 P. 138 P. 139 P. 140 P. 142 WWW.SCHMALZ.CO.JP 11 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空発生器 カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP インラインエジェクタ ベーシックエジェクタ インラインエジェクタ インラインエジェクタ ベーシックエジェクタ ベーシックエジェクタ SLP VR SEG SBP • 圧縮エアホースの経路上に • 真空パッドに直接ネジ接続 • 汎用、省スペースかつ頑丈 • 汎用、省スペースかつ軽量 差し込むだけで真空発生が が可能 • 最大吸込量: 7 ～ 370 l/min • 最大吸込量: 8 ～ 215 l/min 可能な省スペースタイプ • 最大吸込量: 8 ～ 24 l/min • 最大真空度: 85% • 最大真空度: 85% • 最大吸込量: 8 ～ 16 l/min • 最大真空度: 85% • 開放型サイレンサ仕様有り • 開放型サイレンサ付き • 最大真空度: 85% • 本体材質: アルミ • 本体材質: アルミ • 本体材質: 樹脂 • 本体材質: 樹脂 P. 152 HP参照 HP参照 P. 154 マルチステージエジェクタ マルチステージエジェクタ マルチステージエジェクタ マルチステージエジェクタ マルチステージエジェクタ 用真空カートリッジ SEP SBP-HV/HF-KU SBP-HV/HF SBPL • ユーザー設計の機器に組み • 多段ノズルを備えた高効率 • 多段ノズルを備えた高効率 • 段ボールなど通気性ワーク 込んで使用可能なエジェクタ エジェクタ エジェクタ に適した大吸込量エジェクタ モジュール • 軽量な樹脂製本体を採用 • ロボットに簡単に取り付け • 最大吸込量: 290 ～ • 最大吸込量: 13.2 ～ 415 l/min • 最大吸込量: 13 ～ 309 l/min られるユーザータップ付き 1,140 l/min • 分解清掃が容易 • 本体材質: 樹脂 • 最大吸込量: 13 ～ 309 l/min • 最大真空度: 61%（高吸込量 • 本体材質: アルミ 仕様）、90%（高真空圧仕様） HP参照 P. 157 P. 160 P. 163 分散配置型エジェクタ バキュームコンベア 高速エジェクタ（真空 高速エジェクタ（大気 高速エジェクタ（ エアセー バキュームコンベア SEC 破壊タイプ） SEAC 開放タイプ） SEAC-ECO ビングタイプ） SEAC-RP • 圧縮エアホースの経路上に • 真空パッドに直付けでき、 • 真空パッドに直付けでき、 • 機械式エアセービング機能 設置できる大流量エジェクタ 吸着時間の高速化が可能 吸着時間の高速化が可能 • 圧縮エアで真空破壊が可能 • 樹脂ペレット等を吸引移送 • で真空破壊が可能 • 圧縮エア供給断で大気開放 • 真空スイッチ取付可能 することも可能 • 真空スイッチ取付可能 が可能で部品点数減に寄与 • 最大吸込量: 36 l/min • 最大吸込量: 215 ～ • 最大吸込量: 35 l/min • 最大吸込量: 35 l/min • 最大真空度: 85% 8,640 l/min • 最大真空度: 85% • 最大真空度: 85% HP参照 HP参照 HP参照 P. 166 12 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空発生器 カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP コンパクトエジェクタ コンパクトエジェクタ 真空ポンプ対応ユニット エジェクタマニホールド エジェクタマニホールド SCPMb / SCPMc / SCPMi SCPM-EV SCTMb / SCTMc / SCTMi SCTMi-IOL • 最小サイズで廉価、電子部 • 真空ポンプなどの外部真空 • 圧縮エア供給をマニホール • IO-Linkおよび産業用イーサ 品や小形ワーク搬送に好適 源に接続する、吸着制御用 ド化し、価格を抑えつつ省配 ネットを介して最大16台の なミニシリーズ 真空バルブユニット 管を実現 SCPMを集中管理できる • 状態監視ができる仕様有り • 圧縮エアによる真空破壊 • 集中排気仕様有り 省配管・省配線タイプ • 最大吸込量: 2 ～ 30 l/min も可能 • 最大真空度: 87%、92% • 最大真空度: 87%、92% • 最大真空度: 92% • 定格流量: 33 l/min ※タイプによって異なる ※タイプによって異なる P. 168 P. 171 P. 174 P. 176 コンパクトエジェクタ エジェクタマニホールド コンパクトエジェクタ コンパクトエジェクタ SCPSb / SCPSc / SCPSi SCTSi SCPS-UHV-HD SCPS-L / SCPSi-L • 実績のあるロングセラー、 • IO-Linkおよび産業用イーサ • 高真空タイプ、マシニングの • 段ボールなど通気性ワーク スタンダードシリーズ ネットを介して最大16台の ワーククランプに好適 に適した大吸込量タイプ、 • 自己保持バルブ仕様有り SCPSを集中管理できる省配 • 簡単に分解清掃可能、 物流・包装機器に好適 • 最大吸込量 16 ～ 71.5 l/min 管・省配線タイプ ダウンタイム最小化 • ノズル部は交換可能 • 最大真空度: 85% • 最大吸込量 16 ～ 71.5 l/min • 最大吸込量 13 ～ 53 l/min • 吸込量: 227 ～ 323 l/min • 最大真空度: 85% • 最大真空度: 91% • 最大真空度: 90% P. 180 P. 186 HP参照 P. 188 コンパクトエジェクタ コンパクトエジェクタ コンパクトエジェクタ コンパクトエジェクタ SCPLb / SCPLc SCPi / SMPi SCPb/SCPi-FS-RP X-Pump SXPi / SXMPi • SBPLをベースにソレノイド • 強力な吸込と真空破壊に • 機械式エアセービング機能 • 自動車プレス工場での バルブ・スイッチを搭載し、 より搬送タクト短縮に寄与 • 強力な吸込と真空破壊に 厳しい環境要件に応える エアセービング制御が可能 • 自己保持バルブ仕様有り より搬送タクト短縮に寄与 ハイパフォーマンスモデル • 最大吸込量: 290 l/min ～ • 最大吸込量: 75 ～ 195 l/min • 最大吸込量: 75 ～ 185 l/min • 耐塵耐水仕様 1,140 l/min • 最大真空度: 85% • 最大真空度: 85% • 最大吸込量: 185 ～ 220 l/min • 最大真空度: 61%、90% • 最大真空度: 85% ※タイプによって異なる P. 191 P. 194 HP参照 P. 197 WWW.SCHMALZ.CO.JP 13 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空発生器 カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 真空ポンプ ドライ真空ポンプ ドライ真空ポンプ 油回転真空ポンプ クローポンプ EVE-KL EVE-TR EVE-TR-X EVE-OG • クロー圧縮機を備え、高い • オイルフリーのベーンポンプ • 高耐久仕様のベーンポンプ • 高い真空圧を生成する 真空圧を発生する高耐久 • 最大吸込量: 2 ～ 350 m³/h • 最大吸込量: 10 ～ 129 m³/h オイルポンプ 真空ポンプ • 最大真空度: 78 ～ 90% • 最大真空度: 85 ～ 90% • 最大吸込量: 10 ～ 255 m³/h • 吸込量: 100 ～ 300 m³/h • 最大真空度: 98% • 最大真空度: 85 ～ 95% P. 200 HP参照 HP参照 HP参照 真空ブロワ ブロワ用アクセサリ 真空センター VZ 真空ブロワ SB 真空ブロワ（ 切替バルブ サイレンサボックス SBB • タンクが一体化された真空 • 大流量と真空度を両立する 付き） SB-ER • 真空ブロワの運転ノイズを ポンプユニット 真空ブロワ • ワーク吸着やリリースを 低減するボックスカバー • 最大吸込量: 4 ～ 165 m³/h • 真空グリッパーやサック 切り替えるバルブユニットを • 配管差込口や排熱のための • 最大真空度: 98% グリッパーの真空源に好適 セットにしたブロワ 換気口を完備 • タンク容量: 最大200 L • 最大吸込量: 75 ～ 1,050 m³/h • 吸込量: 195 ～ 510 m³/h • 最大真空度: 12.5 ～ 44% • 最大真空度: 17.5 ～ 44.5% HP参照 P. 204 HP参照 P. 207 コンパクトポンプ 協働ロボット向け真空発生器 コンパクトポンプ GCPi コボットポンプ ECBPMi コボットポンプ ECBPi 協働ロボット用コンパクト • DC24 V電源で駆動する • 協働ロボット市場における • 協働ロボットや自走式ロボ エジェクタ RECBi 省エネ機能搭載の高吸込 最小・最軽量の電気式ポンプ ットに最適な電気式ポンプ • 圧縮エアで動作する協働 ポンプ • 電動のため圧縮エア不要 • 電動のため圧縮エア不要 ロボット向けエジェクタ • 電動のため圧縮エア不要 • 最大吸込量: 1.6 l/min • 最大吸込量: 12 l/min • 最大吸込量: 52.5 l/min • 最大吸込量: 46 l/min • 最大真空度: 60% • 最大真空度: 75% • 最大真空度: 85% • 最大真空度: 80% • 最大可搬重量: 3 kg • 最大可搬重量: 10 kg • 最大可搬重量: 25 kg • 定格出力: 55 W HP参照 P. 208 P. 210 HP参照 14 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 バルブ カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP ソレノイドバルブ ソレノイドバルブ EMV ソレノイドバルブ EMVO ソレノイドバルブ EMVP コンパクトバルブ • 呼び径: 2 ～ 25 mm • 呼び径: 12 ～ 25 mm • 呼び径: 5 ～ 50 mm LQEc / LQEi • 定格流量: 1 ～ 88 m³/h • 定格流量: 21 ～ 101 m³/h • 定格流量: 3 ～ 310 m³/h • 呼び径: 8 mm • 電圧: DC24 Vまたは • 電圧: DC24 Vまたは • 電圧: DC24 Vまたは • 定格流量: 109 l/min AC230 V AC230 V AC230 V • 電圧: DC24 V • 直動式 • 直動式 • エアパイロット式 • 直動式 HP参照 HP参照 P. 214 P. 217 落下防止弁・スロットルバルブ タッチバルブ 落下防止弁（チェックバ 落下防止弁（チェックバ スロットルバルブ SW タッチバルブ TV / TVN ルブ） SVK / SVKG / SVV ルブ） SVN • 呼び径: 0.25 ～ 2.0 mm • 定格流量: 12 ～ 160 l/min • 作動に必要な吸込量: • 作動に必要な吸込量: • 作動に必要な吸込量: • 接続ネジ径: G1/8 ～ G1/2 1.2 ～ 28.6 l/min 38.3 ～ 55 l/min 0.2 ～ 36.4 l/min • 真空破壊時の最大流量: • 真空破壊時の最大流量: • 接続ネジ径: G1/8、G1/4 80 ～ 790 l/min 450 l/min • 接続ネジ径: M5～G1/2 • 接続ネジ径: G1/4 P. 220 HP参照 P. 222 HP参照 逆止弁 手動バルブ 逆止弁 RSV 手動式2方向 手動式3方向 手動式スライドバルブ • 呼び径: 6 ～ 54 mm ボールバルブ KVZ ボールバルブ KVD HSV • 定格流量: 5 ～ 350 m³/h • 呼び径: 8 ～ 50 mm • 呼び径: 6 ～ 25 mm • 呼び径: 7 ～ 24 mm • 接続ネジ径: G1/4 ～ G2 • 定格流量: 10 ～ 310 m³/h • 定格流量: 5 ～ 55 m³/h • 定格流量: 6 ～ 50 m³/h HP参照 HP参照 HP参照 HP参照 WWW.SCHMALZ.CO.JP 15 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 スイッチ / フィルター / コネクタ カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 真空スイッチ 真空ゲージ 真空・正圧スイッチ VSi 真空・正圧スイッチ 真空ゲージ VAM-D 真空ゲージ VAM • 電子式の圧力スイッチ VS-W-D-K-3C-D • 電子式の真空ゲージ • 機械式の真空ゲージ • 真空・正圧・連成圧の3タイプ • 電子式の圧力スイッチ • 測定範囲: -100 ～ 1,000 kPa • 測定範囲: -100 ～ 0 kPa • 圧力範囲: -100 ～ 1,000 kPa • 真空・正圧の2タイプ • スイッチ出力: 2点、PNP / NPN • 圧力範囲: -100 ～ 0 kPa （変更可能） （正圧用: 0 ～ 1,000 kPa） • IO-Link対応 • スイッチ出力: 2点、PNP / NPN P. 224 P. 226 P. 228 HP参照 フローセンサ 真空フィルター 流量・圧力センサ FS 真空フィルター 真空フィルター VFT インラインフィルター • エア流量と圧力を同時に VF / STF / STF-D • 汎用の真空フィルター VFI 計測できるセンサ • ブロワなどの大流量の真空 • ろ過精度: 80 µm、100 µm • 配管経路上に無固定で組み • 最大通過流量: 5 ～ 200 l/min 回路に使用できる大型真空 • 定格流量: 45 ～ 770 l/min 込める小型真空フィルター • 測定範囲（ 真空・正圧）: フィルター • 取付ネジ: G1/8 ～ G3/4 • ろ過精度: 50 µm -90 ～ 800 kPa • ろ過精度: 3 ～ 15 µm • フィルタ材質: ポリエチレン、 • 定格流量: 32 ～ 66 l/min • 定格流量: 100 ～ 8,000 l/min ステンレス • 接続ホース径（外径/内径）: 4/2、6/4、8/6 mm P. 230 P. 234 P. 236 HP参照 ホース / コネクタ 真空エア / 圧縮エアホース ワンタッチホースコネクタ 継手（ ジョイント） マニホールド VTR VSL STV / SVB ST / VRL / RED / VRS • 空圧主管を5方向または9方 • 真空/正圧両方に使用可能 • 圧空・真空対応のワンタッチ • 異径部やホース接続部に 向に分岐可能なマニホール なエアホース ホースコネクタ 使用できる継手 ドブロック • 外径/内径: 4/2 ～ 87/75 mm • 取付ネジ径: M5 ～ G1/2 • 取付ネジ径: M5 ～ G1-1/2 • 接続: G1/8 ～ G1 • 材質: PA、PE、PU、PVC、 • 材質: 真鍮（ニッケルめっき） • 材質: 真鍮（ニッケルめっき） PTFE P. 238 P. 241 HP参照 HP参照 16 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 スペシャルグリッパー カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP マグネットグリッパー マグネットグリッパー マグネットグリッパー マグネットグリッパー マグネットグリッパー SGM SGM-HP / SGM-HT-HP SGM-HPm SGM-HP / SGM-HT-HP • 圧縮エアで動作する、複動 • 最大350°Cのワークに対応 • 薄板や穴欠き部に対しても （連結タイプ） 式の鋼板用グリッパー する、高保持力・耐高温仕様 高い保持力を発揮 • 最大350°Cのワークに対応 • 直径: Ø30 ～ 70 mm • 直径: Ø20 ～ 50 mm • 2枚取り防止用パーツ有り する高保持力・耐高温仕様 • 保持力: 35 ～ 290 N • 保持力: 28 ～ 560 N • 直径: Ø30 mm、40 mm • 把持面: 121 x 40 mm • ワーク滑り防止リング付き • 最大保持力: 317 N（板厚 • 最大保持力: 680 ～ 1,170 N • 磁石位置検知スイッチ有り 2 mm） （板厚4 mm） • 2枚取り検知センサ有り P. 246 P. 249 P. 252 HP参照 ニードルグリッパー ニードルグリッパー 電気式ニードル ニードルグリッパー ニードルグリッパー SNG-AP グリッパー SNGi-AE SNG-M SNG-V • 圧縮エア駆動、複動式 • 電動、エア配管不要 • 圧縮エア駆動、単動式 • 圧縮エア駆動、複動式 • 針を射出し繊維面を把持 • IO-Link経由で針射出長を • 針の径: 0.8 mm • 針の径: 0.8 ～ 1.5 mm するグリッパー 緻密に制御可能 • 針の数: 4本 • 針の数: 6 または10本 • 針の径: 0.8 mm、1.2 mm • 針の径: 0.8 mm、1.2 mm • ストローク: 3.0 mm • ストローク: 0 ～ 25 mm • 針の数: 10本 • 針の数: 10本 • 高温ワーク専用仕様有り • ストローク: 3 ～ 20 mm • ストローク: 3 ～ 20 mm P. 254 P. 254 HP参照 P. 256 非接触パッド 非接触パッド SBS 非接触パッド SBS-ESD 薄型非接触パッド • ベルヌーイ効果を利用した • 静電気放電対策仕様 SBS-Thin 非接触パッド • 直径: Ø10 ～ 60 mm • ユーザー設計機器への組み • 直径: Ø10 ～ 120 mm • 保持力: 1.4 ～ 18.5 N 込みを想定した非接触パッド • 保持力: 1.4 ～ 104.0 N • 静電気拡散性ゴムのブレー • 半導体/FPD搬送ロボットの • 横ズレ防止用のブレーキ キパッドが付属しESD対策 ワーク把持部に好適 パッド（マークレス）が付属 が可能 • 直径: Ø20 mm • 保持力: 3.0 N P. 258 P. 258 HP参照 WWW.SCHMALZ.CO.JP 17 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 スペシャルグリッパー / 協働ロボット用ハンド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 薄板ガラス向けグリッパー ウェハーグリッパー ディスプレイガラス用 ウェハーグリッパー ウェハーグリッパー グリッパー STGG SWGm SWGm-Wet • 吸着跡や局所ストレスを • ソーラーウェハー/セル用 • 表面が濡れたソーラー 排除した面吸着グリッパー • エア排気管理が可能 ウェハー/セル用 • 吸着面: 100 x 55 mm、 • サイズ: 115 x 115 mm、 • サイズ: 125 x 125 mm、 170 x 105 mm 146 x 146 mm 156 x 156 mm • 吸着プレート材質: PEEK • 吸着プレート材質: PEEK • 吸着プレート材質: PEEK • 吸込量: 160～235 l/min P. 260 P. 262 HP参照 フローグリッパー フローグリッパー SCG フローグリッパー SCG用 フローグリッパー SCGS フローグリッパー SCGS用 • コアンダ効果を利用した アタッチメント • 幅25 mmのスリムタイプ アタッチメント 高吸込量の真空グリッパー • 吸着面: Ø40 mm / 60 mm • ESD対策可能、電子基板等 • 吸着面: Ø30 mm（ 多孔 • 織物他通気性ワークに好適 （多孔プレート）、Ø20 ～ を直接把持可能 プレート）、Ø20 ～ 50 mm • 吸込量: 270 ～ 650 l/min 50 mm（ 真空パッド） • 吸込量: 270 ～ 650 l/min （真空パッド） • 食品対応アクセサリ有り • FDA準拠材質、ESD対策 （FDA準拠材） 材質をラインアップ P. 265 P. 265 P. 268 P. 268 協働ロボット向けハンド 実装基板グリッパー 食品搬送用グリッパー 協働ロボット向けロボ オートツールチェンジャー SCG-HSS SFG セット MATCH • 吸着面に「ならいピン」を • グリッパー全体がFDAに • 吸着搬送に必要な部品一式 • 無動力で着脱可能なハンド 持ち、部品実装面を直接 準拠 をまとめたセット商品 を含むシステム製品 吸着できるグリッパー • 簡単に着脱や分解洗浄可能 • 各社協働ロボットに対応 • 各社協働ロボットに対応 • 吸込量: 270 ～ 650 l/min • 吸込量: 270 ～ 650 l/min • Zimmer社の電動チャック • 吸着面: Ø47 mm • 吸着面: Ø20 ～ 60 mm にも対応 • 最大可搬重量: 250 g P. 270 P. 272 HP参照 HP参照 18 WWW.SCHMALZ.CO.JP 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

製品一覧 真空式ロボットハンド カタログに掲載されていない製品については、ホームページをご覧ください。｜WWW.SCHMALZ.CO.JP 真空グリッパー 真空グリッパー FXP / FMP 真空グリッパー 薄型真空グリッパー FEL 真空グリッパー FMHD • 段ボールや木材向けの汎用 FXP-60 / FMP-60 • ディスプレイの箱詰めなど • 保持力が強くメンテナンス グリッパー • 柱材など幅の狭いワーク向け 高さの制約があるアプリ 性に優れる木材業界向け • 長さ280 ～ 1,432 mm × • 長さ316 ～ 1,972 mm × ケーション向け グリッパー 幅130 mm 幅60 mm • 長さ352 ～ 748 mm × • 長さ350 ～ 3,500 mm × • 真空発生器一体型または • 真空発生器一体型または 幅130 mm × 高さ26.5 mm 幅170または250 mm 外付け型 外付け型 • 真空発生器外付け型 • 真空発生器外付け型 • 吸着面: スポンジまたはパッド • 吸着面: スポンジ • 吸着面: スポンジ • 吸着面: スポンジ HP参照 HP参照 HP参照 HP参照 軽量真空グリッパー FQE 協働ロボット向け真空 軽量レイヤーグリッパー サックグリッパー PSSG • 協働ロボットにも使用可能 グリッパー FXCB / FMCB ZLW • 大型で重量のある袋向け • サイズ: 120 x 60 mm ～ 300 • 各協働ロボットに取り付け • パレタイズ・デパレタイズ向け • サイズ: 290 x 215 mm ～ x 130 mm 可能な専用セット • サイズ: 450 x 350 mm ～ 405 x 305 mm • 真空発生器一体型または • サイズ: 300 x 130 mm 850 x 650 mm（ 最小3.6 kg） • 真空発生器一体型または 外付け型 • 真空発生器一体型または • 真空発生器一体型または 外付け型 • 吸着面: スポンジまたはパッド 外付け型 外付け型 • パッド材質: シリコーンゴム、 • 吸着面: スポンジまたはパッド • 吸着面: スポンジまたはパッド ニトリルゴム HP参照 HP参照 HP参照 HP参照 エンドエフェクタ 真空エンドエフェクタ オーダーメイド式軽量 フィンガーグリッパー バラ積みピッキング VEE ハンド SLG OFG グリッパー SBPG • パーツを組合わせてワーク • ワーク形状に合わせた3D • 真空と圧縮エアによる制御 • ケース内からの取り出しに サイズに合わせた形のハンド プリンタ製ハンドを設計・製造 • 食品に直接触れることの 適した長尺デザインと首振 を容易に作製可能 • 最大可搬重量: 10 kg できるシリコーンゴム製の り機能付きのグリッパー • 最大可搬重量: 2 kg • 真空発生器一体型または フィンガーグリッパー • 様々な形状に追従可能 • 真空発生器一体型または 外付け型 • 最大可搬重量:1 kg • 真空発生器一体型または 外付け型 外付け型 HP参照 HP参照 HP参照 HP参照 WWW.SCHMALZ.CO.JP 19 案内 技術情報 スペシャル フィルター バルブ 真空発生器 真空パッド用 真空パッド 製品概要 グリッパー / コネクタ / スイッチ 取付部品 / サービス

電子・半導体業界 ~ Electronics industry ~ ウェハーやダイ、フィルム、プリント基板、SMT（表面実装）部品、サブアセンブリ、筐体などの搬送 電子・半導体業界では、品質不良を引き起こす吸着跡や製品の帯電を防止する必要があります。シュマルツでは、吸着跡を軽減する マークレスゴム製パッドや静電気放電 (ESD) 対策の真空パッド、バネの力（反発力）が小さいため軽い力で動くバッファなどをラインアップ しています。また、真空発生器一体型のグリッパーとして、異物混入（コンタミネーション）の発生を抑えるPEEK製の吸着プレートを 使用したグリッパーや、吸込量が多く実装基板の搬送に適したグリッパーをご用意しています。 静電気放電や吸着時の衝撃による電子部品の破損を予防 ゴム成分の転写を抑制し、基板表面の濡れ性の低下を抑制 • 帯電した基板や電子部品から静電気を穏やかに放電し、激しい放電に • マークレスゴム HT1はシリコンや転写要因となるゴム成分の使用を よる製品破損の予防に有効なESD対策ゴム NBR-ESD 制限 • なめらかかつホース抵抗のないスプリングプランジャー FSTImc • 耐オゾン性が高く、イオナイザのある環境でも使用可能 小さい電子部品のピックアンドプレイス 吸着面積が少ない実装基板の搬送に最適 • 小さい実装部品のピックアップに適した小径パッドを数多くラインアップ • 実装基板の表面の大きな凹凸ごと把持可能な実装基板グリッパー （フラット: Ø1 mm～、1.5段: Ø2 mm～、2.5段: Ø3 mm～、 SCG-HSS 長円: 4 x 2 mm～） • 低真空圧で保持するため、電子部品への機械的なストレスを抑制 20 WWW.SCHMALZ.CO.JP/industries
