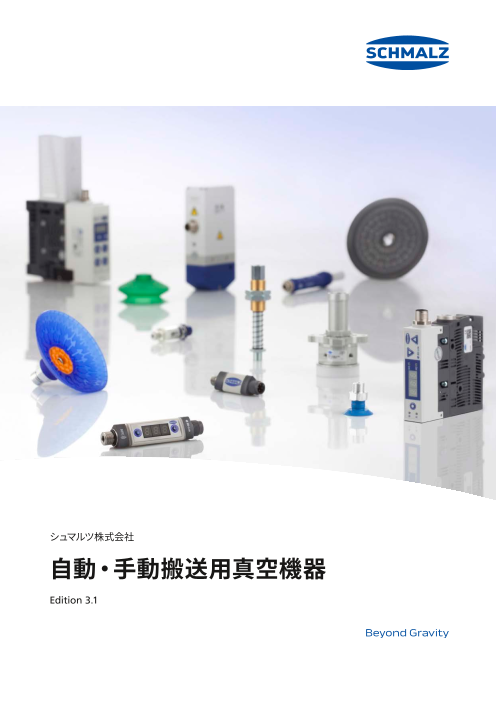

シュマルツ株式会社 自動・手動搬送用真空機器 Edition 3

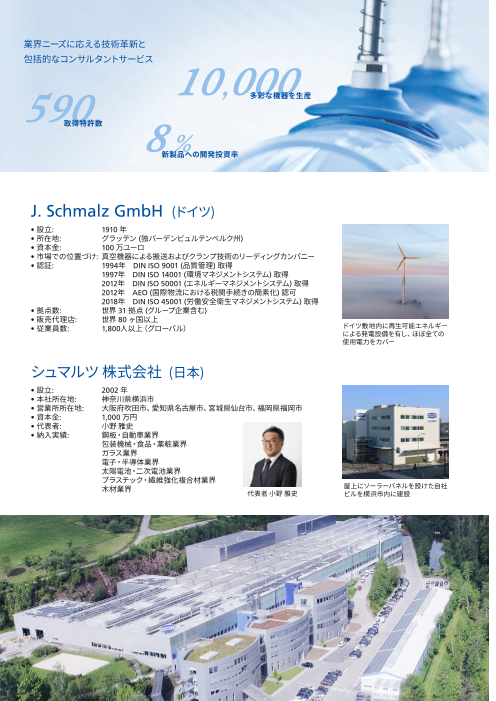

業界ニーズに応える技術革新と 包括的なコンサルタントサービス 590 10,0多0彩な機0器を生産 取得特許数 9新 製%品への開発投資率 J. Schmalz GmbH (ドイツ) • 設立: 1910 年 • 所在地: グラッテン (独バーデンビュルテンベルク州) • 資本金: 100 万ユーロ • 市場での位置づけ: 真空機器による搬送およびクランプ技術のリーディングカンパニー • 認証: 1994年　DIN ISO 9001 (品質管理) 取得 1997年　DIN ISO 14001 (環境マネジメントシステム) 取得 2012年　DIN ISO 50001 (エネルギーマネジメントシステム) 取得 2012年　AEO (国際物流における税関手続きの簡素化) 認可 2018年　DIN ISO 45001 (労働安全衛生マネジメントシステム) 取得 • 拠点数: 世界 31 拠点 (グループ企業含む) • 販売代理店: 世界 80 ヶ国以上 • 従業員数: 1,800人以上（グローバル） ドイツ敷地内に再生可能エネルギー による発電設備を有し、ほぼ全ての 使用電力をカバー シュマルツ 株式会社 (日本) • 設立: 2002 年 • 本社所在地: 神奈川県横浜市 • 営業所所在地: 大阪府吹田市、愛知県名古屋市、宮城県仙台市、福岡県福岡市 • 資本金: 1,000 万円 • 代表者: 小野 雅史 • 納入実績: 鋼板・自動車業界 包装機械・食品・薬粧業界 ガラス業界 電子・半導体業界 太陽電池・二次電池業界 プラスチック・繊維強化複合材業界 木材業界 屋上にソーラーパネルを設けた自社 ビルを横浜市内に建設

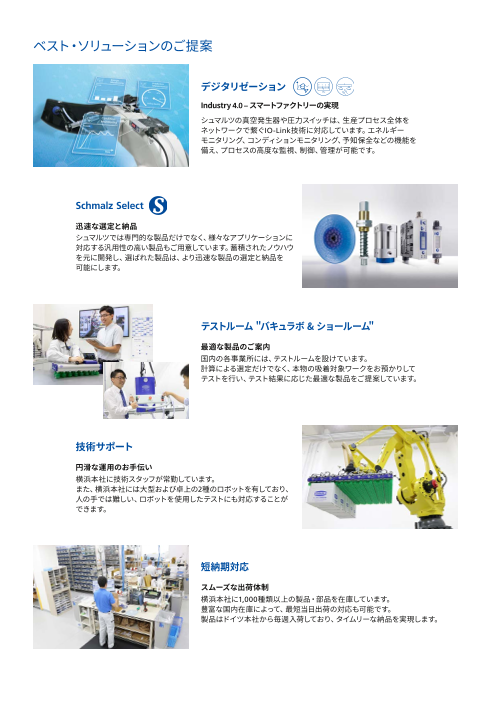

ベスト・ソリューションのご提案 デジタリゼーション CONDITION MONITORING Industry 4.0 – スマートファクトリーの実現 シュマルツの真空発生器や圧力スイッチは、生産プロセス全体を ネットワークで繋ぐIO-Link技術に対応しています。エネルギー モニタリング、コンディションモニタリング、予知保全などの機能を 備え、プロセスの高度な監視、制御、管理が可能です。 Schmalz Select 迅速な選定と納品 シュマルツでは専門的な製品だけでなく、様々なアプリケーションに 対応する汎用性の高い製品もご用意しています。蓄積されたノウハウ を元に開発し、選ばれた製品は、より迅速な製品の選定と納品を 可能にします。 テストルーム "バキュラボ & ショールーム" 最適な製品のご案内 国内の各事業所には、テストルームを設けています。 計算による選定だけでなく、本物の吸着対象ワークをお預かりして テストを行い、テスト結果に応じた最適な製品をご提案しています。 技術サポート 円滑な運用のお手伝い 横浜本社に技術スタッフが常勤しています。 また、横浜本社には大型および卓上の2種のロボットを有しており、 人の手では難しい、ロボットを使用したテストにも対応することが できます。 短納期対応 スムーズな出荷体制 横浜本社に1,000種類以上の製品・部品を在庫しています。 豊富な国内在庫によって、最短当日出荷の対応も可能です。 製品はドイツ本社から毎週入荷しており、タイムリーな納品を実現します。

真空パッド / 取付部品 真空発生器 多目的から業界特化まで 大吸込・省エネ・予知保全 汎用的なパッドに留まらず、各業界のニーズをふまえ、特定の サイズや吸込み量、到達真空圧の異なる様々な真空発生器を ワーク搬送に特化したパッドもご用意しています。傾斜への ラインアップしています。コンパクトエジェクタでは、エア アプローチや高さ補正、衝撃の吸収、エアの横取り出しなど セービング機能や状態監視による予知保全など、システムの が可能となる取付部品も併せてラインアップしています。 最適化に寄与します。 パウチなど重心が不安定な袋の 油膜の張った鉄板も強力に把持し シンプルな構造のベーシック 大吸込量で高通気性ワークに適した 吸着に適した2.5段パッド 高速搬送を可能とする真空パッド エジェクタ 多段エジェクタ 吸着跡を軽減し、ガラスや樹脂成形 静電気放電によるワークの破損を 真空破壊、省エネ、状態監視などが 複数台のエジェクタを連装し、制御 品に適したマークレスゴム製パッド 抑制するESD対策ゴム製パッド 可能なコンパクトエジェクタ 可能なエジェクタマニホールド エアの横取り出しや、プレートを 高低差の補正や衝撃緩和に有効、 高い真空圧と大きな吸込量を兼ね 吸込み能力が非常に高い真空ブロワ 挟んだ状態での固定が可能 クリーンルーム向けもラインアップ 備えた真空ポンプ www.schmalz.co.jp/vac-pad www.schmalz.co.jp/vac-generator

真空制御機器 フィルター / 配管部品 高効率な真空システムの構築 真空システムの保護・接続 スイッチやゲージなど、真空圧の変化を把握することによって、 エアをろ過するフィルターや、真空システムに欠かすことの 真空システムの安全性とエネルギー効率向上に貢献します。 できないホース、コネクタなどの配管部品も幅広くご用意して また、より効率的な運用を可能にする各種バルブもライン います。 アップしています。 状態監視可能なモデルなど、機能や 3色・2枠で視認性の良いスイッチは ホースコネクタ付きで配管が容易な 様々なネジ仕様を選択可能な標準的 種類の豊富な真空スイッチ 真空圧用と正圧用をラインアップ インラインフィルター な真空フィルター シンプルで使い勝手の良い真空 真空スイッチを内蔵し、真空回路の 大流量に対応し、ブロアやポンプと 真空エアと圧縮エアに使用可能な ゲージ 状態監視も可能なソレノイドバルブ の併用に適した大型フィルター 配管用ホース 同一回路内の真空圧を維持可能な 流量を絞り、エアリークを制限する 配管が容易で、耐久性にも優れる 閉栓、ネジ径変換、ネジ高の延長など 落下防止弁（チェックバルブ） スロットルバルブ ワンタッチホースコネクタ 多様な各種ジョイント www.schmalz.co.jp/vac-switch www.schmalz.co.jp/vac-filter

ロボットハンド スペシャルグリッパー 汎用性 ＆ 段替え不要 吸着搬送を越えるご提案 汎用性の高さと手軽さが大きな特長です。組み換えが容易な 真空パッドによる吸着搬送が難しいワーク向けに開発された モジュール式や、未吸着部分からのエア漏れを制限する 特別なグリッパーです。磁石や針、多孔プレートなどを用いた バルブシステムの導入など、汎用性が高く、幅広いアプリケ グリッパーが、ワークの形状や通気性、壊れやすさなどの課題 ーションに対応します。 を克服します。 パッドの種類や数量、配置の入替え ISO/TS 15066に準拠した、協働ロボ 穴や溝のある鉄板に適した 繊維強化複合材など繊維性ワーク が可能なモジュール式ハンド ット向け汎用ハンド マグネットグリッパー に好適なニードルグリッパー バルブを内蔵し、段替えせずに多品 軽可搬ロボットとの組み合わせに 高通気性ワークや吸着時の変形を 低真空で吸着し、焼き菓子などの 種搬送が可能な真空グリッパー 適した、カスタマイズ可能な軽量 抑制したいワークに有効 繊細なワークへの負荷を抑えた グリッパー 搬送を実現 パレタイジングやデパレタイジング 大型の紙袋やクラフト袋などの 吸着時の局所的な負荷を軽減し、 人の手のように繊細な把持を実現 に適した、レイヤー搬送システム 搬送に適したサックグリッパー ワークの変形や亀裂を抑制 食品に直接触れる工程にも対応 www.schmalz.co.jp/robo-hand www.schmalz.co.jp/special-gripper

ジ ャ ン ボ バ キ ュ マ ス タ ー Jumbo VacuMaster 真空バランサー バキュームリフト ワークの吸着だけでなく持ち上げにも真空の力を利用して 電気チェーンブロックなどに吊り下げて使用する真空吸着式 重量物を負荷なくスピーディに運ぶ事ができる手動搬送シス 吊り具です。最大で1,000 kgのワークの搬送が可能であり、 テムです。段ボール箱やクラフト袋、木板やガラスパネルなど 金属・木材・プラスチック・ガラスなど、材質や構造、作業の 様々なワークを最大300 kgまで搬送でき、手元のハンドルで 内容に合わせた豊富なバリエーションをご用意しています。 直感的に操作できます。 電気チェーンブロックや手動クレーンも含めたシステムとして ご提供することも可能です。 *水平搬送タイプ *180度反転タイプ 片手で操作可能なトリガーハンドル サイズの大きなワークも搬送可能な 汎用性が高く、90°回転や180°反転 ベーシックの機能に加え、電気チェーン 式の"ジャンボフレックス" グリップハンドル式"ジャンボエルゴ" タイプも選択可能な ブロックの操作も本体コントローラー "バキュマスターベーシック" から行える"バキュマスターコンフォート" 袋の搬送など小回りの利く クリーンルームなど高衛生な環境に 真空発生器不要で省エネ仕様の ワークを垂直に保持し左右90°回転 "ジャンボスプリント" 対応する真空バランサー "バキュマスターエコ" 動作が可能、ガラス窓の組立て作業を 考えた"バキュマスターウィンドウ" ジャンボ、バキュマスターの可搬重量 作業エリアに合わせて自由度の高い バッテリー内蔵で屋外での使用や、 バッテリー式で場所を選ばず使用 に合わせて設計されたジブクレーン 設置が可能な軽量アルミクレーン 建設クレーンの吊り具として利用可 可能なロープ式バランサー システム 能な"バキュマスターガラス" www.schmalz.co.jp/jumbo www.schmalz.co.jp/vacumaster

シュマルツグループ フィンランド オーストリア ロシア オランダ イギリス ポーランド ドイツ チェコ 韓国 カナダ スペイン トルコ アメリカ 日本 フランス スイス スロベニア 中国 メキシコ イタリア インド ベトナム オーストラリア グローバル本社 グローバル本社 ドイツ – J. Schmalz GmbH スウェーデン – Binar Handling AB 現地法人 （ *営業拠点および工場） 現地法人 日本* – Schmalz K.K. イタリア – Schmalz S.r.l. a Socio Unico フランス – Binar Handling S.A.S.U 中国* – Schmalz (Shanghai) Co. Ltd. スペイン – Schmalz S.A. ドイツ – Binar Handling GmbH アメリカ* – Schmalz Inc. イギリス – Schmalz UK Limited 中国 – Binar Handling (Shanghai) Co., Ltd. インド* – Schmalz India Pvt. Ltd. トルコ – Schmalz Vakum San. ve Tic. Ltd. Sti. オーストラリア* – Schmalz Australia Pty Ltd. ポーランド – Schmalz Sp.z.o.o. オーストリア – Schmalz GmbH チェコ – Schmalz s.r.o. イギリス – Palamatic Limited スイス – Schmalz GmbH スロベニア – Representative of J. Schmalz GmbH オランダ – Schmalz B.V. ロシア – OOO Schmalz フィンランド – Oy Schmalz Ab 韓国 – Schmalz Co. Ltd. ドイツ – GPS GmbH フランス – Schmalz S.A.S カナダ – Schmalz Vacuum Technology Ltd. メキシコ – Schmalz S. de R.L. de C.V. ベトナム – Schmalz Vietnam RO 販売代理店 シュマルツ株式会社 本社・横浜営業所 仙台営業所 名古屋営業所 〒224-0027 〒980-0802 〒450-0003 神奈川県 横浜市 都筑区 大棚町 3001-7 宮城県 仙台市 青葉区 二日町13-18 愛知県 名古屋市 中村区 名駅南 4-12-5 ステーションプラザビル506 ロボット館603（テストルーム: 601号室） 【自動搬送用真空機器】（ 真空パッド、エジェクタ等） TEL: 022-748-7946 / FAX: 022-748-7947 TEL: 052-414-4301 / FAX: 052-414-4305 TEL: 045-565-5150 / FAX: 045-565-5151 【 手動搬送システム 】 （ 真空リフター、クレーン等） 関西営業所 福岡営業所 TEL: 045-565-5140 / FAX: 045-565-5155 〒564-0052 〒812-0016 大阪府 吹田市 広芝町 3-29 福岡県 福岡市 博多区 博多駅南4-2-10 info@schmalz.co.jp エッグビル第三江坂506 南近代ビル5F WWW.SCHMALZ.CO.JP TEL: 06-6155-4541 / FAX: 06-6155-4542 TEL: 092-409-0367 / FAX: 092-409-0369 © SCHMALZ 2025.01・ Subject to technical alterations without notice ・ SCHMALZ is a registered trade mark
