学校内LAN等に適した壁掛ラックの低価格モデル
◆HUB等の通信機器収納用の壁掛型19インチラック
◆小規模な通信環境の構築に適した機種をラインナップ
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
ドキュメント名 | 壁掛HUBボックス NHB SERIES |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 730.5Kb |
登録カテゴリ | |
取り扱い企業 | 摂津金属工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

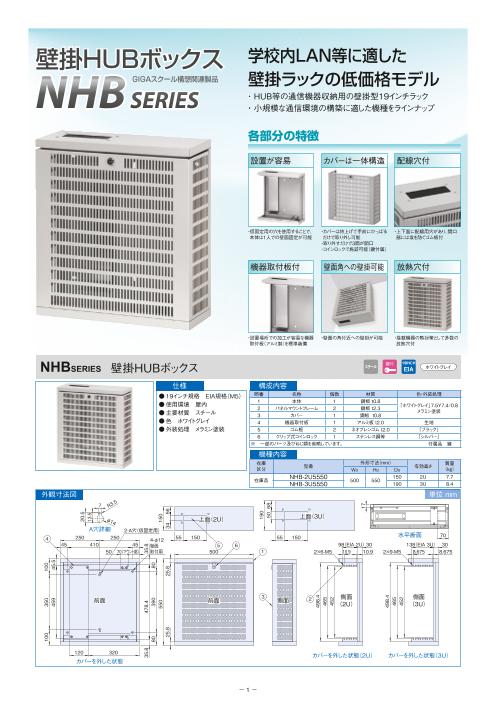

Page1
壁掛HUBボックス 学校内LAN等に適した
NHB GIGAスクール構想関連製品 壁掛ラックの低価格モデル
SERIES ・ HUB等の通信機器収納用の壁掛型19インチラック
・ 小規模な通信環境の構築に適した機種をラインナップ
各部分の特徴
設置が容易 カバーは一体構造 配線穴付
・仮固定用の穴を使用することで、 ・カバーは持上げて手前にひっぱる ・上下面に配線用穴があり、開口
本体は1人での壁面固定が可能 だけで取り外し可能 部には埃を防ぐゴム板付
・取り外すだけで3面が開口
・コインロックで施錠可能(鍵付属)
機器取付板付 壁面角への壁掛可能 放熱穴付
・設置場所での加工が容易な機器 ・壁面の角付近への壁掛が可能 ・搭載機器の熱対策として多数の
取付板(アルミ製)を標準装備 放熱穴付
NHB 鍵付 19INCH
SERIES 壁掛HUBボックス スチール EIA ホワイトグレイ
仕様 構成内容
● 19インチ規格 EIA規格(M5) 照番 名称 個数 材質 色・外装処理
● 使用環境 屋内 1 本体 1 鋼板 t0.8
2 パネルマウントフレーム 2 鋼板 t2.3 「ホワイトグレイ」7.5Y7.4/0.8
● 主要材質 スチール メラミン塗装
3 カバー 1 鋼板 t0.8
● 色 ホワイトグレイ 4 機器取付板 1 アルミ板 t2.0 生地
● 外装処理 メラミン塗装 5 ゴム板 2 ネオプレンゴム t2.0 「ブラック」
6 クリップ式コインロック 1 ステンレス鋼等 「シルバー」
※ 一部のパーツ及びねじ類を省略しています。 付属品 鍵
機種内容
在庫 外形寸法(mm)
区分 型番 有効高さ 質量
W0 H0 D0 (kg)
150 2U 7.7
在庫品 NHB-2U5550
NHB-3U5550 500 550
190 3U 8.4
外観寸法図 単位 mm
7 5
R3.
φ14 上面(2U) 上面(3U)
A穴詳細 2-A穴(仮固定用)
250 250 水平断面 70
4 4-φ12 55 150 55 150
45 410 45 壁面 5 6 98(EIA 2U)30 138(EIA 3U) 30
50 70(マウント部) 取付用 500 1 2×6-M5 10.9 10.9 2×9-M5 8.675 8.675
3
前面 前面 側面 2 側面 側面
(2U) (3U)
120 320 カバーを外した状態(2U) カバーを外した状態(3U)
カバーを外した状態
- 1 -
100 350 100
459 45.5
20.5
13.5
35.8 478.4 35.8
80 390 80
550 150
25.8 25.8 34 56
190
50 68
498.4
465
452
17
498.4
465
452
