UHF-RFID ヌルポイント、ゴーストリード対策
・UHF広帯域電波吸収パネル 対応周波数：800MHz～76GHz
・UHF薄型電波吸収パネル 対応周波：920MHz
◆詳細はカタログをダウンロードしてご覧下さい。
このカタログについて
| ドキュメント名 | UHF電波吸収パネル MS-F050／MS-009K／MS-009T |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 269.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社新日本電波吸収体 (この企業の取り扱いカタログ一覧) |

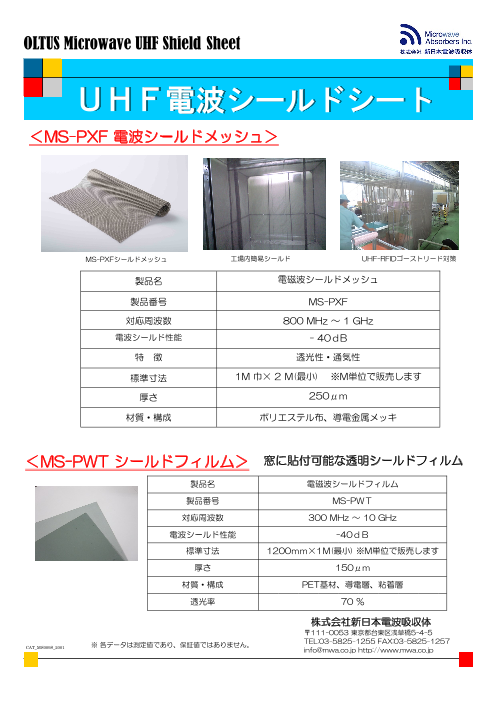

この企業の関連カタログ
このカタログの内容
Page1
OLTUS UHF ABSORBER PANEL
ＵＨＦ電波吸収パネル
UHF-RFID ヌルポイント,ゴーストリード対策
＜UHF広帯域電波吸収パネル＞ 対応周波数 : 800 MHz ～ 110 GHz
MS-F050K UHFタグ試験暗箱
＜UHF薄型電波吸収パネル＞ 対応周波 : 920 MHz
電波吸収性能（MS-009T）
0
-5
-10
-15
水平
垂直
-20
-25
900 905 910 915 920 925 930 935 940 945 950 955 960 965 970 975 980 985 990 995 1000
MS-009T 周波数(MHz)
製品番号 MS-F050K MS-F050 MS-009K MS-009Ｔ
特長 高性能・広帯域斜入射 広帯域・不燃 薄型 薄型
特性 斜入射特性 透明
対応周波数 800 MHz 800 MHz 920 MHz 920 MHz
–110GHz –110GHz
電波吸収性能 -1３ dB -10 dB -20 dB -20 dB
( 0°～ 60°) ( 0°～ 60°)
厚さ 50 mm 50 mm 10 mm 5 mm
標準寸法 800 × 800 ｍｍ 900 ×1800 ｍｍ 900 ×1800 ｍｍ 1000×1000 ｍｍ
株式会社新日本電波吸収体
〒111-0053 東京都台東区浅草橋5-4-5
※ 各データは測定値であり、保証値ではありません。 TEL:03-5825-1255 FAX:03-5825-1257
CAT_MS009A_2001 info@mwa.co.jp http://www.mwa.co.jp
吸収性能（ｄB）
