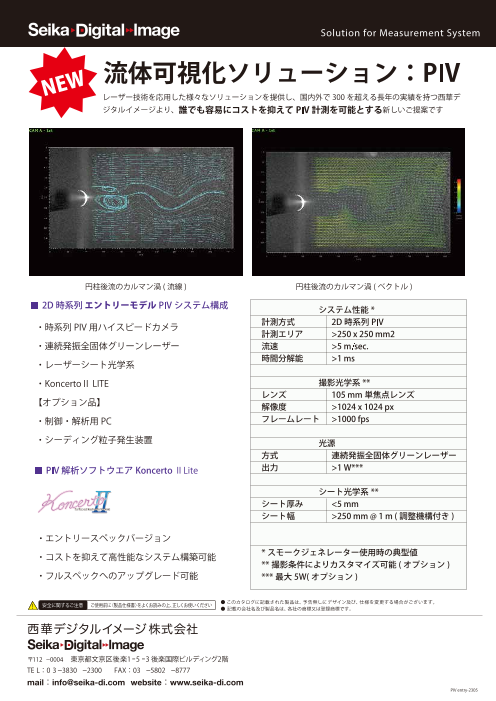

流体可視化ソリューション : PIV

製品カタログ

誰でも容易にコストを抑えてPIV計測を可能に

レーザー技術を応用した様々なソリューションを提供し、国内外で300を超える長年の実績を持つ西華デジタルイメージより、誰でも容易にコストを抑えてPIV計測を可能とする新しいご提案です。

◆2D時系列エントリーモデルPIVシステム構成
・時系列PIV用ハイスピードカメラ
・連続発振全固体グリーンレーザー
・レーザーシート光学系
・KoncertoIILITE
【オプション品】
・制御・解析用PC
・シーディング粒子発生装置
◆PIV解析ソフトウエアKoncertoIILite
・エントリースペックバージョン
・コストを抑えて高性能なシステム構築可能
・フルスペックへのアップグレード可能

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
