ハンディタイプのバリ取り機　メタルハンズ

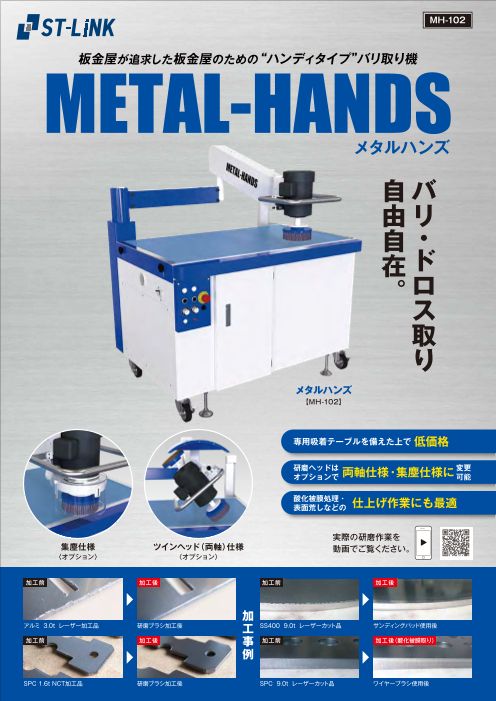

MH-102 板金屋が追求した板金屋のための“ハンディタイプ”バリ取り機 METAL-HANDS メタルハンズ 自バ 由リ 自・ 在ド 。ロス 取 り メタルハンズ 【MH-102】 専用吸着テーブルを備えた上で低価格 研磨ヘッドは 両軸仕様・集塵仕様に変更 オプションで 可能 酸化被膜処理・ 表面荒しなどの 仕上げ作業にも最適 実際の研磨作業を 集塵仕様 ツインヘッド（両軸）仕様 動画でご覧ください。 〈オプション〉 〈オプション〉 加工前 加工後 加工前 加工後 加 アルミ 3.0t レーザー加工品 研磨ブラシ加工後 工SS400 9.0t レーザーカット品 サンディングパッド使用後 加工前 加工後 事 加工前 加工後（酸化被膜取り） 例 SPC 1.6t NCT加工品 研磨ブラシ加工後 SPC 9.0t レーザーカット品 ワイヤーブラシ使用後

メタルハンズの特長 吸着テーブル 研磨ブラシとハンドル ワークをエアー吸着固定する専用 ハンドル操作により、局所的なバリ テーブルです。専用ブロアにて吸 取りが可能です。 着するため、エアー源は不要です。 MH102は従来機より、吸着効率が 改善し、グリップ力が向上しました。 移動して、すぐ使用 自在キャスターなので移動は楽々。 排気フィルタ― ２００V電源に繋げば、使いたい場 テーブル上で吸引した空気はフィ 所ですぐにバリ取りができます。 ルターを通して、清浄空気を排気し ます。MH102は従来機より、フィル タ―清掃のメンテナンス性が向上 しました。 マグネット仕様 ツインヘッド（両軸）仕様 集塵仕様 オ エアー吸着が難しい極 回転研磨部は両軸モーターに 研磨ブラシは、集塵 プ 小ワークや、エアー吸着 変更可能です。 機とフードの装着が シ だけでは強く削れない 荒研磨～バリ取り～仕上げまで 可能です。 ョ ワークの場合は、固定 をブラシの脱着交換なしで行 粉塵の飛散を、より ン 力の強い電磁石式マグ えます。 抑えられます。 ネットが役立ちます。 ※写真は両軸仕様の場合 の集塵機&フードです。 研磨ブラシ 寸法図・性能諸元 ブラシの回転数はインバータにより変速可能。（最高速度1690rpm） ブラシを交換することにより、粗取りから仕上げまで様々なブラシで容易に 型 式 MH-102 加工できます。 外 形 寸 法 1200 × 910㎜ テーブルサイズ 1200 × 700㎜ 標準研磨ブラシの粗さ テ ー ブ ル 高 さ 820㎜ 旋回 旋回 機 械 重 量 280ｋｇ ＃60 ＃80 ＃100 ＃120 ＃150 電 源 ＡＣ２００/220Ｖ 周 波 数 50/60Ｈｚ 標準研磨ブラシ 電 力 2.25ｋＷ サンディングシートの粗さ ＃60 ＃120 ハンドル ワイヤーブラシ サンディングパッド 上下動 （酸化被膜取り用） 研磨ブラシ 操作部 電源ブレーカー 小型仕様（特注機） 825×740㎜サイズの小型仕様も、ございます。 制御盤カバー ※特注機のため、受注生産になります。 1200 825 注 意 ＜ワークの形状に関して＞ ●周辺ガードを下げて小物を研磨する場合、ワークがはね飛ばされる可能性がありますので十分に注意してください。 ●座面の小さいワークや不安定なワークははね飛ばされる可能性がありますので十分に注意してください。 ＜その他＞ ●回転部（研磨ブラシおよび軸）が露出しているため巻き込まれると大変危険です。手や袖などを近づけないよう十分注意してください。 ●本製品は予告なく仕様・性能など変更する場合がございますのでご了承ください。 さらに詳しい情報はWebで メタルハンズ 検 索 〒959-0113 新潟県燕市笈ケ島1365-1 TEL.0256-97-4846 FAX.0256-98-4821 Certificate Number 4482 24.07 E-mail：info@baritoriki.jp　　https: //www.baritoriki.jp 885 アーム可動範囲(680) 60 700 125 820 910 1345
