ファンレス防塵・防水パネルPC『15", 19", 21.5"フルHDシリーズ』
IP66対応の完全防水・防塵タッチパネルPCシリーズ。10, 15, 19, 21.5, 24型の多彩なラインナップ。
IP66(IP69K)対応の完全防水・防塵タッチパネルPCです。食品工場や薬品工場ならび板金工場等でのご利用を目的としており、基本的に標準仕様では屋内向けとなります。主な特徴は以下の通りですが、15型では、屋外用の高輝度液晶パネル(1,000 cd/m2)、広範囲動作温度(-20～60℃)版もあります。また大別して『低価格Celeronモデル』と『高性能第6世代Core-i版』の2種類となり、一部では広範囲動作温度版もあります。
■ベゼルに対してシームレスの全面フル・フラットでタッチパネルを装着
■動作時に発生する熱による膨張と冷却時に発生する湿気を防ぐために独自のエアブリージング設計を採用し、結露を防止
■『VCCI(妨害電磁波規制)』のClass Bを取得。オフィス環境でもご利用可
■低価格Celeronモデル
●Apollo Lake版『WTP-8D66』: 15, 19, 22型
●Bay Trail版『WTP-8B66』: 10, 15, 19, 22, 24型 + 屋外向け15型
■高性能第7/8世代Core-i5版『WTP-9E66/9G66』: 15, 19, 22, 24型
関連メディア

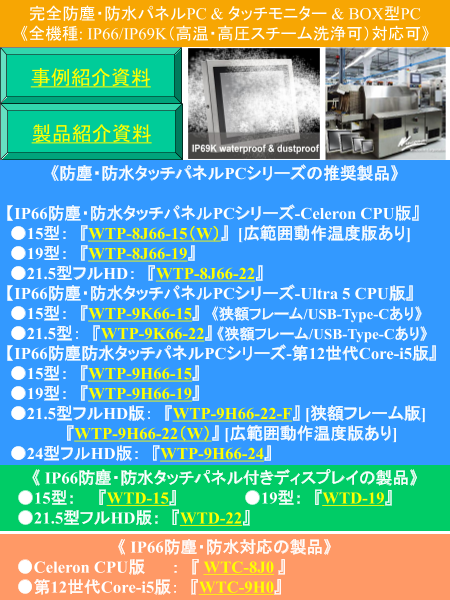

このカタログについて
| ドキュメント名 | IP66防塵・防水パネルPC『WTPシリーズ』製品概要 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 463.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | Wincommジャパン株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド 1
完全防塵・防水筐体のファンレス・パネルPC & タッチモニター
主に屋内の食品工場等で防水が必須となる過酷な環境向け
【Celeron版の防塵・防水パネルPC『WTP-8B66/8J66シリーズ』】
《シ》 』対]（1型■C：I第世UグX）,Sn XGW 5P09H12リ[ラt応広代（GWU2eA91ーDフT0lA:. 範のPiズィ 5Cn1:x-ッ e最d 180囲クloJ2e0新6スw温r846o0 内sモxn度 x17 デ蔵J 1版6ル084）あ2142り）
《WTP-8J66シリーズ》 』 [Windows 11対応の最新モデル] （15型広範囲温度版あり）
■CPU ： Intel Celeron J6412（Intel第10世代UHDグラフィックス内蔵）
■15型（XGA: 1024 x 768）, 19型（SXGA: 1280 x 1024）, 21.5型（1920 x 1080）
《WTP-8B66シリーズ標準モデル： 標準の液晶パネル輝度及び動作温度》
■CPU ： Intel Celeron J1900 (4-core) 2.0GHz （Intel HD Graphics内蔵） 表面フルフラットの
■動作温度： 0 ～ 40 ℃ （自然対流） 0 ～ 50 ℃ （1m/sの強制対流） フロント構造
■ 10型『WTP-8B66-10』（SVGA/XGA） ： 288 x 236 x 58mm (約 6.9kg)
■ 15型『WTP-8B66-15』 （XGA） ： 395 x 309.5 x 58mm (約 7.6kg)
■ 19型『WTP-8B66-19』 （SXGA） ： 458 x 386 x 64 mm (約 11kg)
■ 21.5型FHD『WTP-8B66-22』 ： 557 x 348.5 x 58.5mm (約 12kg)
■ 24型FHD『WTP-8B66-24』 ： 626.6mm x 396.1mm x 64mm (約 13.2kg)
《広範囲動作温度対応版》 [特に冷凍・冷蔵倉庫などの零下環境での利用に最適]
■CPU ： ATOM E3845 (4-core) 1.91GHz （Intel HD Graphics内蔵）
■動作温度： -20℃～40℃ （自然対流） -20 ～ 50 ℃ （1m/sの強制対流）
■ 10型『WTP-8B66-10W』（SVGA/XGA） ： 288 x 236 x 58mm (約 6.9kg)
■ 15型『WTP-8B66-15W』 （XGA） ： 395 x 309.5 x 58mm (約 7.6kg)
■ 19型『WTP-8B66-19W』 （SXGA） ： 458 x 386 x 64 mm (約 11kg) テーブル設置取付け金具 壁掛け設置取付け金具
《屋外向け・高輝度・広範囲動作温度対応版の15型モデル》
■WTP-8B66-15O ： 動作温度; -20 ～ 60 ℃ （1m/sの強制対流）, 輝度1,000 cd/m2
【第8/12世代Core-i5版の防塵・防水パネルPC】【防塵・防水BOX型PC/タッチ・モニター】
Intel第12世代Core-i5版『WTP-9H66シリーズ』 [Windows 11対応可] 完全防塵・防水IP66/IP69K対応のBOX型PC
■CPU ： Intel第12世代Core-i5-1245UE（Iris Xe グラフィックス内蔵） ■高性能版Intel第12世代Core-i5-1245UE版: WTC-9H0
・ 15型『WTP-9H66-15』 （XGA） ・ 19型『WTP-9H66-19』 （SXGA） ■低消費電力版Intel Celeron J6412版: WTC-8J0
・ 21.5型FHD『WTP-9H66-22(W)』 ・ 24型FHD『WTP-9H66-24』 完全防塵・防水IP66/IP69K対応のタッチパネル付きモニター
Intel第8世代Core-i5版『WTP-9G66シリーズ』 [Windows 11対応可] ■タッチパネル： 5線式の抵抗膜タッチパネル標準装備
■CPU ： Intel Core-i5-8365UE （UHD Graphics 620内蔵） （オプション： 投影型静電容量タイプのマルチ・タッチパネル）
・ 15型『WTP-9G66-15』 （XGA） ・ 19型『WTP-9G66-19』 （SXGA） ●15型『WTD-15』 （XGA） ●19型『WTD-19』 （SXGA）
・ 21.5型FHD『WTP-9G66-22』 ・ 24型FHD『WTP-9G66-24』 ●21.5型フルHD『WTD-22』 （1920 x 1080）
【IP66防塵・防水WTPシリーズの全機種共通の特徴とオプション】
■全面ステンレス筐体（標準: SUS304, オプション: SUS316）、IP68メタルI/Oコネクタ、VCCI Class B適合（オフィス環境でも利用可能）
■共通オプション: 静電容量マルチ（標準: 抵抗膜タッチパネル）、テーブル設置/壁掛け設置金具、無線LAN、防水I/Oケーブル
■高耐久性『静電容量マルチ・タッチ』搭載オプション時： IP69K（高圧、高温、ジェットスチーム洗浄可能）適合可能
WTPシリーズ応用事例 IP69K 適合テスト例（イメージ） IP68対応のメタル素材I/Oコネクタ
【Wincomm本社及び製品の特徴について】 Wincomm ジャパン 株式会社
■ Wincomm本社では標準品質管理規格『ISO-9001』に加え、医療機器品質保証 URL http://www.wincomm.jp/
『ISO-13485』も取得しておりますので、医療機器メーカーに準じた品質管理にも E-mail: sales@wincomm.jp
適合しており、環境マネージメントの『ISO-14001』も取得済の企業となります。 〒332-0034 埼玉県川口市並木4-16-17-206
■認証・規格： 全機種でFCC/CE/UL/VCCI-B取得済、RoHS適合
■独自の放熱技術で大部分はファンレスを実現、全機種Windows10搭載可 TEL:048-255-6881, FAX: 048-253-0815
＊ 機器仕様は予告無く変更される場合がありますので、詳細はお問合わせ下さい。 設計・製造元： Wincomm Corpration (台湾新竹市)
