図面にないものを図面化する！３Ｄスキャナ測定機による 『 リバースエンジニアリング 』のご案内です
ものづくりで悩んでいることはありませんか？
・昔の製品をリメイクしたいけど図面もデータもない
・難加工を少人数の職人さんに頼り切り
・スキャンデータをどう使っていいかわからない など
そんなお悩みごと、弊社のリバースエンジニアリングによって解決します！
CADデータにしたい、または測定したいものを、３次元測定機でスキャンします。
３Ｄスキャナ型３次元測定機からの、スキャンデータは、STLデータ（メッシュ）のため、CADデータに変換する必要があります。
取得できたスキャンデータから、寸法を拾い上げてみたり、細部まで忠実なソリッドデータを作成したり、履歴や設計情報を定義したソリッドデータを作成することができます。
また、設計データと比較し、様々な検査をすることができます。
このようなリバースエンジニアリング技術を有効活用し、コスト削減と時間短縮のお手伝いをいたします。
ベンチマークとして、スキャンのみ、スキャンしてCADデータ化、スキャンデータの比較など、も行っております。
◆Geomagic Design X（OQTON）：3Dリバースエンジニアリングソフト
◆Geomagic Control X（OQTON）：3D 検査および計測ソフトウェア
◆VL-700（キーエンス）：３Ｄスキャナ型三次元測定機
◆VR-6000（キーエンス）：ワンショット３Ｄ形状測定機
このカタログについて
| ドキュメント名 | ３Ｄスキャナ測定機による『 リバースエンジニアリング 』 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 424.8Kb |
| 取り扱い企業 | 太陽メカトロニクス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

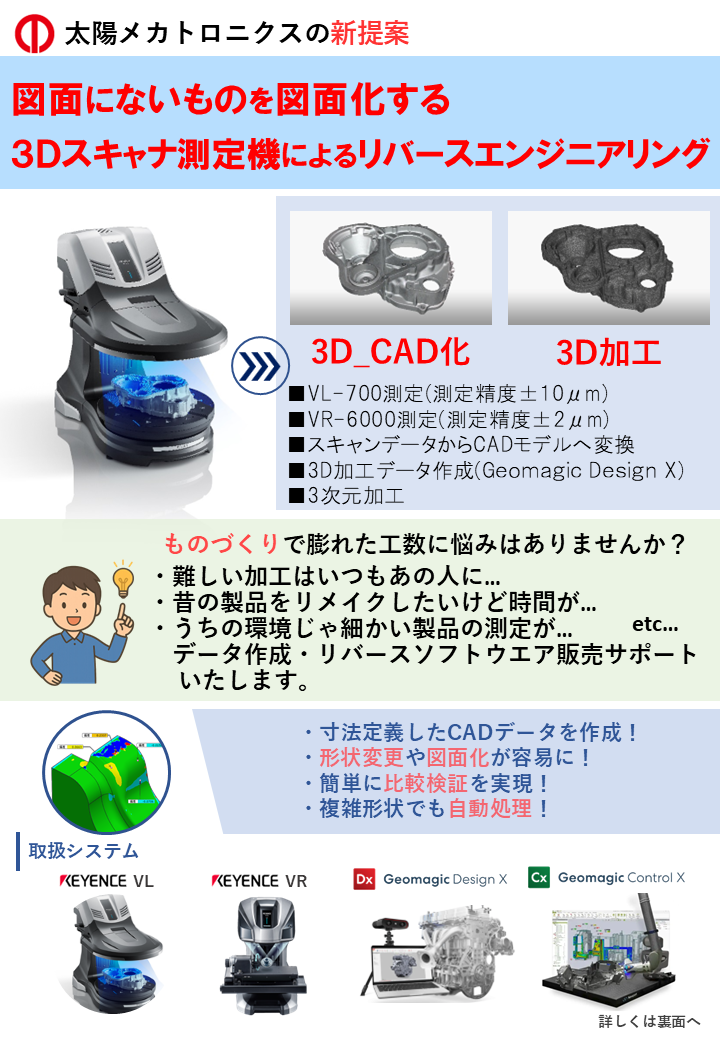

Page1
太陽メカトロニクスの新提案
リバースエンジニアリングによって
工数削減のお手伝い致します
ものづくりで悩んでいることはありませんか？
・昔の製品をリメイクしたいけど図面もデータもない
・難加工を少人数の職人さんに頼り切り
・スキャンデータをどう使っていいかわからない
・複雑な形状の測定方法がわからない etc…
そんなお悩みごと…
弊社のリバースエンジニアリングによって解決します！
手加工で調整した形状でも…
Step1:スキャン Step2:CAD化
寸法を定義しつつ、手加工部分は実物に忠実なCADデータ化
・３Dスキャンデータから
寸法定義したCADデータを作成！
・形状変更や図面化が容易に！
・扱いやすくて高精度！
・市場のスキャナと統合し、
直接データ取り込み！
・簡単に比較検証を実現！
・複雑形状でも自動処理！
詳しくは裏面へ
Page2
金型 コスト削減と
起型/量産にて
約 56％の時間短縮が見込める！
グループ企業 調査結果（絞り、鍛造型事例）
型売上に占める割合 ＬＴに占める割合
トライ/手直し費用 トライ/手直し期間
約 50％ 50% 約 80％
80%
トライ工程の問題点
運用方法
他 フィードバック 工程が抱える技術的問題点の
過程の問題
技術要素
フィードバック 約 70％が
方法の問題 フィードバックに関係
フィードバックをデジタル化させる
リバースエンジニアリングで
問題点を一括解決！
リバース関連 商品ラインナップ
各種 各種
スキャナ ソフトウェア
太陽メカトロニクス株式会社
ベンチマークデータ作成 〒342-8585 ⻑野県諏訪市四賀107
無料対応中！ TEL:0266-53-4000 FAX:0266-53-8818
ご用命はこちらまで E-mail: info@taiyom-ind.co.jp
URL: https://taiyom-ind.co.jp
