総 合 カ タ ロ グ （ 雷 防 護 編 ） v e r. 3. 1 General Catalog Lightning Protection ver.3.1 総合カタログ（雷防護編） 世界トップレベルの雷対策ソリューションをサンコーシヤがご提案いたします。 ぜひ一度、お気軽にご相談ください。 本社 〒141-0032 東京都品川区大崎 4丁目3 番 8号 TEL（03）3491-2525 FAX（03）5496-4289 https://www.sankosha.co.jp/ E-mail info@sankosha.co.jp 北海道支店 〒060-0062 札幌市中央区南二条西10丁目1番4号　第2サントービル7F TEL（ 011）271-0050 東 北 支 店 〒980-0811 仙台市青葉区一番町2丁目7番12号　グリーンウッド仙台一番町ビル7F TEL（ 022）223-8131 中 部 支 店 〒460-0008 名古屋市中区栄2丁目11番7号　伏見大島ビル7F TEL（ 052）204-3020 株 関 西 支 店 〒530-0051 大阪市北区太融寺町2番22号　梅田八千代ビル5F TEL（ 06）6361-7801 中 国 支 店 〒730-0015 広島市中区橋本町9番7号　ビル博丈6F TEL（ 082）222-3548 式 北陸サンコーシヤ 〒930-0004 富山市桜橋通り1番18号　北日本桜橋ビル8F TEL（ 076）432-5210 会 九州山光社 〒810-0004 福岡市中央区渡辺通2丁目8番10号 TEL（ 092）761-4336 社 サ ●カタログと実際の商品の色とは、印刷の関係で多少異なる場合がございます。 ン ●仕様および外観は改善のため一部変更することがございますので予めご了承ください。 このカタログの記載内容は2019年9月現在のものです。 コー AD-14b/19.09 シ ヤ

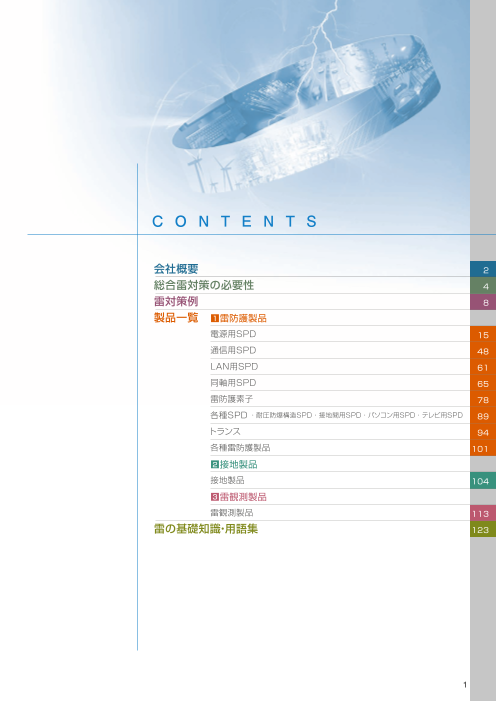

C O N T E N T S 会社概要 2 総合雷対策の必要性 4 雷対策例 8 製品一覧 ■1雷防護製品 0 電源用SPD 15 通信用SPD 50 LAN用SPD 63 同軸用SPD 66 雷防護素子 78 各種SPD ・ 耐圧防爆構造SPD・ 接地間用SPD・ パソコン用SPD・ テレビ用SPD 90 トランス 95 各種雷防護製品 102 ■2接地製品 接地製品 105 ■3雷観測製品 雷観測製品 112 雷の基礎知識・用語集 124 1

会社概要 雷防護、情報通信、エネルギーの3事業を 会 社 名 株式会社サンコーシヤ グループ会社 ■株式会社フランクリン・ジャパン代 表 者 代表取締役社長 伊藤 眞義 ■株式会社ベータテック 創 立 1930年（昭和5年）4月 ■エースライオン株式会社 柱としたトータルソリューション 資 本 金 975百万円 ■株式会社サンコーシヤシステムエンジニアリング従業員数 991名（連結、2019年3月末現在） ■株式会社オプトテクノ 所 在 地 ■本社　〒141-0032 ■サンコー・リース株式会社 サンコーシヤは、雷防護、情報通信、エネルギーを主軸に人と社会を自然災害から守ってまいりました。 東京都品川区大崎4丁目3番8号 ■株式会社山光社ハウジングTEL 03-3491-7181（代） FAX 03-3494-7574 ■株式会社ライゼン 国内のみならず世界に活動の場を広げ、雷観測から雷防護まで、世界で唯一の雷総合企業として高度 国内拠点 ■北海道支店　〒060-0062 ■株式会社茨城テック 情報化社会に安全と安心を提供するため、サンコーシヤは皆様とともに歩み続けます。 札幌市中央区南二条西10丁目1番4号 ■北九州住設株式会社 TEL 011-271-0050 FAX 011-271-0072 事業内容 ■雷防護 ■東北支店　〒980-0811 SPD・GDT・半導体雷防護素子の製造、販売 仙台市青葉区一番町2丁目7番12号 電源用保安装置・耐雷トランスの製造、販売、工事 TEL 022-223-8131 FAX 022-267-6305 接地抵抗低減材・接地電極・耐雷ケーブルの製造、販売、工事 ■中部支店　〒460-0008 雷防護コンサルティング 雷防護ソリューション 名古屋市中区栄2丁目11番7号 ■情報通信TEL 052-204-3020 FAX 052-204-3025 光配線盤・光クロージャ・MDF・IDFの製造、販売、工事 ●SPD、GDT、半導体雷防護素子 ■関西支店　〒530-0051 クローネ製品･R&M製品の販売、工事 大阪市北区太融寺町2番22号 ●電源用保安装置、耐雷トランス 指令台の製造、販売、工事TEL 06-6361-7801 FAX 06-6361-5540 航空障害灯システムの製造、販売、および関連工事 ●接地抵抗低減材・接地電極・耐雷ケーブル ■中国支店　〒730-0015 ■エネルギー ●雷防護コンサルティング 広島市中区橋本町9番7号エネルギー 落雷位置標定装置の販売、工事TEL 082-222-3548　FAX 082-222-3549 雷検知装置・雷観測機器の販売、工事 ソリューション ■北陸サンコーシヤ　〒930-0004 雷・気象情報の販売 富山市桜橋通り1番18号 ●落雷位置標定装置 TEL 076-432-5210 FAX 076-432-4736 建設業許可 ■特定建設業 TOTAL ■九州山光社　〒810-0004 電気工事業 ●雷検知・雷観測装置 福岡市中央区渡辺通2丁目8番10号 ■一般建設業 SOLUTION ●雷気象情報 TEL 092-761-4336 FAX 092-712-3126 建設工事業、電気通信工事業、建築工事業、他 情報通信 ●蓄電システム ■相模テクノセンター　〒252-0212 主な納入先 中央省庁・都道府県・市町村・団体・電力会社・相模原市中央区宮下1丁目1番12号 ネットワーク ガス会社・石油会社・石油備蓄基地・鉄道会社・TEL 042-772-3111（代） FAX 042-770-0295 信号メーカー・通信会社・携帯電話会社・製造業・ ソリューション 海外拠点 ■SANKOSHA U.S.A., INC.　（アメリカ） 建設業・病院・大学・放送・レジャー・商社 ■SANKOSHA ENGINEERING（ THAILAND）CO., LTD.　（タイ） ●光配線盤、光クロージャ ■PT. SANKOSHA INDONESIA　（インドネシア） ■SANKOSHA VIETNAM　（ベトナム） ●MDF、IDF、端子板（クローネ製品、R&M製品） 社団法人公共建築協会評価書■SANKOSHA KOREA CORPORATION　（韓国） ●指令台 ■広州聖科薩防雷科技有限公司　（中国） ■2011年4月1日 ●航空障害灯システム ■南京淳光科技有限公司 （中国） ■山光社香港有限公司　（中国） ISO取得状況 ■1998年 3月 品質マネジメントシステム ISO9001取得 登録証番号： JQA-2218 登録活動範囲： アレスタ、保安器、配線盤、耐雷トランス装置の設計・開発 及び製造 関連事業所： 相模テクノセンター、本社（営業部門）、北海道支店、東北支 店、中部支店、関西支店、中国支店、九州支店（、株）ライゼン ■2002年10月 環境マネジメントシステム ISO14001取得 登録証番号： JQA-EM2683 登録活動範囲 ： 相模テクノセンターにおける下記の通信関連機器の設計・ 製造・販売（保安器、サージ保護デバイス、端子板、光通信関 連製品、トランス、計測器・試験器、航空障害灯、通信システ ム、雷観測装置、気象観測装置、省エネシステム） 関連事業所： （ 株）ライゼン（、株）オプトテクノ（、株）フランクリンジャパン、 （株）サンコーシヤシステムエンジニアリング 2 3

会社概要 雷防護、情報通信、エネルギーの3事業を 会 社 名 株式会社サンコーシヤ グループ会社 ■株式会社フランクリン・ジャパン代 表 者 代表取締役社長 伊藤 眞義 ■株式会社ベータテック 創 立 1930年（昭和5年）4月 ■エースライオン株式会社 柱としたトータルソリューション 資 本 金 975百万円 ■株式会社サンコーシヤシステムエンジニアリング従業員数 991名（連結、2019年3月末現在） ■株式会社オプトテクノ 所 在 地 ■本社　〒141-0032 ■サンコー・リース株式会社 サンコーシヤは、雷防護、情報通信、エネルギーを主軸に人と社会を自然災害から守ってまいりました。 東京都品川区大崎4丁目3番8号 ■株式会社山光社ハウジングTEL 03-3491-7181（代） FAX 03-3494-7574 ■株式会社ライゼン 国内のみならず世界に活動の場を広げ、雷観測から雷防護まで、世界で唯一の雷総合企業として高度 国内拠点 ■北海道支店　〒060-0062 ■株式会社茨城テック 情報化社会に安全と安心を提供するため、サンコーシヤは皆様とともに歩み続けます。 札幌市中央区南二条西10丁目1番4号 ■北九州住設株式会社 TEL 011-271-0050 FAX 011-271-0072 事業内容 ■雷防護 ■東北支店　〒980-0811 SPD・GDT・半導体雷防護素子の製造、販売 仙台市青葉区一番町2丁目7番12号 電源用保安装置・耐雷トランスの製造、販売、工事 TEL 022-223-8131 FAX 022-267-6305 接地抵抗低減材・接地電極・耐雷ケーブルの製造、販売、工事 ■中部支店　〒460-0008 雷防護コンサルティング 雷防護ソリューション 名古屋市中区栄2丁目11番7号 ■情報通信TEL 052-204-3020 FAX 052-204-3025 光配線盤・光クロージャ・MDF・IDFの製造、販売、工事 ●SPD、GDT、半導体雷防護素子 ■関西支店　〒530-0051 クローネ製品･R&M製品の販売、工事 大阪市北区太融寺町2番22号 ●電源用保安装置、耐雷トランス 指令台の製造、販売、工事TEL 06-6361-7801 FAX 06-6361-5540 航空障害灯システムの製造、販売、および関連工事 ●接地抵抗低減材・接地電極・耐雷ケーブル ■中国支店　〒730-0015 ■エネルギー ●雷防護コンサルティング 広島市中区橋本町9番7号エネルギー 落雷位置標定装置の販売、工事TEL 082-222-3548　FAX 082-222-3549 雷検知装置・雷観測機器の販売、工事 ソリューション ■北陸サンコーシヤ　〒930-0004 雷・気象情報の販売 富山市桜橋通り1番18号 ●落雷位置標定装置 TEL 076-432-5210 FAX 076-432-4736 建設業許可 ■特定建設業 TOTAL ■九州山光社　〒810-0004 電気工事業 ●雷検知・雷観測装置 福岡市中央区渡辺通2丁目8番10号 ■一般建設業 SOLUTION ●雷気象情報 TEL 092-761-4336 FAX 092-712-3126 建設工事業、電気通信工事業、建築工事業、他 情報通信 ●蓄電システム ■相模テクノセンター　〒252-0212 主な納入先 中央省庁・都道府県・市町村・団体・電力会社・相模原市中央区宮下1丁目1番12号 ネットワーク ガス会社・石油会社・石油備蓄基地・鉄道会社・TEL 042-772-3111（代） FAX 042-770-0295 信号メーカー・通信会社・携帯電話会社・製造業・ ソリューション 海外拠点 ■SANKOSHA U.S.A., INC.　（アメリカ） 建設業・病院・大学・放送・レジャー・商社 ■SANKOSHA ENGINEERING（ THAILAND）CO., LTD.　（タイ） ●光配線盤、光クロージャ ■PT. SANKOSHA INDONESIA　（インドネシア） ■SANKOSHA VIETNAM　（ベトナム） ●MDF、IDF、端子板（クローネ製品、R&M製品） 社団法人公共建築協会評価書■SANKOSHA KOREA CORPORATION　（韓国） ●指令台 ■広州聖科薩防雷科技有限公司　（中国） ■2011年4月1日 ●航空障害灯システム ■南京淳光科技有限公司 （中国） ■山光社香港有限公司　（中国） ISO取得状況 ■1998年 3月 品質マネジメントシステム ISO9001取得 登録証番号： JQA-2218 登録活動範囲： アレスタ、保安器、配線盤、耐雷トランス装置の設計・開発 及び製造 関連事業所： 相模テクノセンター、本社（営業部門）、北海道支店、東北支 店、中部支店、関西支店、中国支店、九州支店（、株）ライゼン ■2002年10月 環境マネジメントシステム ISO14001取得 登録証番号： JQA-EM2683 登録活動範囲 ： 相模テクノセンターにおける下記の通信関連機器の設計・ 製造・販売（保安器、サージ保護デバイス、端子板、光通信関 連製品、トランス、計測器・試験器、航空障害灯、通信システ ム、雷観測装置、気象観測装置、省エネシステム） 関連事業所： （ 株）ライゼン（、株）オプトテクノ（、株）フランクリンジャパン、 （株）サンコーシヤシステムエンジニアリング 2 3

総合雷対策の必要性 サンコーシヤは総合雷対策のエキスパートとして、　 お客さまのさまざまなニーズにお応えします。 落雷とは・・・ ◇ 雷の発生 ◇ 雷被害の増加 雷は静電気と同じ原理で発生する自然現象 情報社会において通信機器の小型化により電子部品を多く使用したデジタル通信機器が普及しており、アナログ機器に比べ 雷は大気の状態が不安定な時に発生します。上空に冷たい寒 雷に対して弱い傾向があります。ICT社会においては通信ネットワークが普及し、様々な種類の通信ケーブルが張り巡らされて 気が入り込み、地表が日射で暖められた時などに上昇気流が います。そのため、雷の侵入経路が増加し、被害を受ける可能性が高くなっています。 発生し雷雲を形成します。雲の中の温度が－10℃～－20℃ エネルギーの移動（雲放電） 雷サージ侵入経路は状況により様々であり、雷対策を検討する際は、想定される侵入経路全てに行う必要があります。 になると氷の粒が発生し、上昇気流の中でぶつかり合いま す。ぶつかり合った時に電荷の分離が起こり、小さく軽い氷の アンテナからの侵入 避雷針 粒はプラスに帯電し、上昇気流によって上空に運ばれます。大 エネルギーの移動 アンテナ 電磁誘導の影響による 人的被害 きな氷の粒はマイナスに帯電し、重力の作用で下方に溜まり （落雷） 雷サージの侵入 ライフラインの損傷、停止信号線 ます。雲中に帯電した電荷が、雷雲の発達に伴いある量以上 公共サービスの停止 になると、雲の中や、雲と地表との間で放電が発生します。こ 信号線からの侵入 生産設備の損傷、停止電源線 れが雷です。雷は一瞬にしてエネルギーの放出が起こるため、 電話線 文化遺産の損傷、焼失 激しい光（稲妻）と音（雷鳴）を伴います。 電話線からの侵入 電源線からの侵入 パソコンデータの損傷、消滅 一般家庭の雷被害 ◇ 夏季雷と冬季雷 接地夏季雷の観測例（下向き放電） 冬季雷の観測例（上向き放電） 接地からの侵入 この他にもさまざまな被害が予想されます！ 冬季雷は夏季雷よりエネルギーが大きい場合がある 雷は夏に多く発生します（夏季雷）が、北海道西岸から北九 州北岸へかけての日本海沿岸（海岸から35kmの範囲）では 冬にも落雷が発生し、冬季雷と呼ばれています。夏季雷に比 ◇ 直撃雷と誘導雷 べ冬季雷は比較的低空に雷雲を形成することから、高構造 直撃雷は、地上の施設や物体に直接落雷する現象です。非常に大きな雷電流が流れ込み、電気的エネルギーだけでなく、一瞬 物に集中して落雷する傾向があります。また、落雷時の放電 ※冬季雷は大部分が上向き放電 のうちに熱的・機械的エネルギーに変換され、爆発的に放出されることから、さまざまな設備や機器に被害を及ぼします。 時間が長く、エネルギーが大きくなり、落雷による被害も大 誘導雷は、通信線や電源線に誘導される雷サージ（過渡的な異常高電圧・異常大電流）のことで、電源線・通信線・接地線な きくなる傾向があります。 どの経路から侵入します。おおかたの雷害はこの誘導雷によるもので、通信設備やコンピュータなどを破壊し、時には電源系に まで被害が及ぶことから、近年、被害件数が急増しています。 全国雷撃頻度マップ 全国落雷日数マップ 周辺への 建物への ・5年間積算値 ・5年間積算値 直撃雷 直撃雷 （2014年～2018年） （2014年～2018年） ・2,600km四方 ・2,600km四方 ・20kmメッシュ ・20kmメッシュ 雷電流が流れた 際に発生する 誘導雷 ケーブルへの 通信線 直撃雷 誘導雷 電源線 大地電位上昇 フランクリン・ジャパンのＪＬＤＮ全国雷観測ネットワークが捉えた落雷データ ・落雷（直撃雷）を受ける可能性は、いたるところにあります。 ・また、落雷（直撃雷）の際、その周辺には強い電磁界が発生するため、誘導雷が引き起こされます。 4 5

総合雷対策の必要性 サンコーシヤは総合雷対策のエキスパートとして、　 お客さまのさまざまなニーズにお応えします。 落雷とは・・・ ◇ 雷の発生 ◇ 雷被害の増加 雷は静電気と同じ原理で発生する自然現象 情報社会において通信機器の小型化により電子部品を多く使用したデジタル通信機器が普及しており、アナログ機器に比べ 雷は大気の状態が不安定な時に発生します。上空に冷たい寒 雷に対して弱い傾向があります。ICT社会においては通信ネットワークが普及し、様々な種類の通信ケーブルが張り巡らされて 気が入り込み、地表が日射で暖められた時などに上昇気流が います。そのため、雷の侵入経路が増加し、被害を受ける可能性が高くなっています。 発生し雷雲を形成します。雲の中の温度が－10℃～－20℃ エネルギーの移動（雲放電） 雷サージ侵入経路は状況により様々であり、雷対策を検討する際は、想定される侵入経路全てに行う必要があります。 になると氷の粒が発生し、上昇気流の中でぶつかり合いま す。ぶつかり合った時に電荷の分離が起こり、小さく軽い氷の アンテナからの侵入 避雷針 粒はプラスに帯電し、上昇気流によって上空に運ばれます。大 エネルギーの移動 アンテナ 電磁誘導の影響による 人的被害 きな氷の粒はマイナスに帯電し、重力の作用で下方に溜まり （落雷） 雷サージの侵入 ライフラインの損傷、停止信号線 ます。雲中に帯電した電荷が、雷雲の発達に伴いある量以上 公共サービスの停止 になると、雲の中や、雲と地表との間で放電が発生します。こ 信号線からの侵入 生産設備の損傷、停止電源線 れが雷です。雷は一瞬にしてエネルギーの放出が起こるため、 電話線 文化遺産の損傷、焼失 激しい光（稲妻）と音（雷鳴）を伴います。 電話線からの侵入 電源線からの侵入 パソコンデータの損傷、消滅 一般家庭の雷被害 ◇ 夏季雷と冬季雷 接地夏季雷の観測例（下向き放電） 冬季雷の観測例（上向き放電） 接地からの侵入 この他にもさまざまな被害が予想されます！ 冬季雷は夏季雷よりエネルギーが大きい場合がある 雷は夏に多く発生します（夏季雷）が、北海道西岸から北九 州北岸へかけての日本海沿岸（海岸から35kmの範囲）では 冬にも落雷が発生し、冬季雷と呼ばれています。夏季雷に比 ◇ 直撃雷と誘導雷 べ冬季雷は比較的低空に雷雲を形成することから、高構造 直撃雷は、地上の施設や物体に直接落雷する現象です。非常に大きな雷電流が流れ込み、電気的エネルギーだけでなく、一瞬 物に集中して落雷する傾向があります。また、落雷時の放電 ※冬季雷は大部分が上向き放電 のうちに熱的・機械的エネルギーに変換され、爆発的に放出されることから、さまざまな設備や機器に被害を及ぼします。 時間が長く、エネルギーが大きくなり、落雷による被害も大 誘導雷は、通信線や電源線に誘導される雷サージ（過渡的な異常高電圧・異常大電流）のことで、電源線・通信線・接地線な きくなる傾向があります。 どの経路から侵入します。おおかたの雷害はこの誘導雷によるもので、通信設備やコンピュータなどを破壊し、時には電源系に まで被害が及ぶことから、近年、被害件数が急増しています。 全国雷撃頻度マップ 全国落雷日数マップ 周辺への 建物への ・5年間積算値 ・5年間積算値 直撃雷 直撃雷 （2011年～2015年） （2011年～2015年） ・2,600km四方 ・2,600km四方 ・20kmメッシュ ・20kmメッシュ 雷電流が流れた 際に発生する 誘導雷 ケーブルへの 通信線 直撃雷 誘導雷 電源線 大地電位上昇 フランクリン・ジャパンのＪＬＤＮ全国雷観測ネットワークが捉えた落雷データ ・落雷（直撃雷）を受ける可能性は、いたるところにあります。 ・また、落雷（直撃雷）の際、その周辺には強い電磁界が発生するため、誘導雷が引き起こされます。 4 5

総合雷対策の必要性 雷対策に関するJISの概要 総合雷対策システム ◇ 雷保護ゾーン（LPZ）を導入 ◇ トータルソリューションの提供 受雷部システム JISでは雷の影響レベルを雷保護ゾーン（LPZ：Lightning 外部雷保護システム 引下げ導線システム Protection Zone）で区分し、それぞれの領域境界に適したSPD 外部LPSSPD1 クラスⅠサージ防護デバイス GW-G ● 主接地端子盤（ボンディングバー） 接地システム を設置することで、機器の被害を最小限に抑制します。 SPD2 クラスⅡサージ防護デバイス GW 建築物・工作物等と 内部雷保護システム 等電位ボンディングSPD 通信用サージ防護デバイス ● 接地端子盤（ボンディングバー） 人命の雷保護 （ＳＰＤ使用も含む） LPS 内部LPS 雷保護ゾーン（LPZ） 雷保護ゾーンと 安全離隔距離確保SPDクラスおよびカテゴリ LPZ 0A 総合的な雷保護システム 相 相 互 互 雷保護ゾーン（ＬＰＺ） に に関 関 雷による電磁界の減衰していない場 LPZ0 LPZ 0 建物内の電気・電子設備の所で、内部システムが全雷電流サージ A A 雷サージ低減設計 係 係 雷サージ防護 磁気遮へいと配線ルート LPZ 0 またはその一部によって危険にさらされ LPZ 0B LEMP低減SPM るゾーン。LPZ 0は、LPZ 0 とLPZ 0 接地と等電位ボンディングA B 外 に分類される。 部 LPZ 0Aおよび クラスⅠ, Ⅱ SPDを用いた 低圧配電系回路の保護直撃雷および全雷電磁界によって危険 SPD ゾ 雷サージ低減LPZ 0A にさらされるゾーン。内部システムは全雷 LPZ 0Bと カテゴリ LPZ 1 通信・信号系回路の保護ー ン 電流サージによって危険にさらされる。 LPZ 1の境界 C2, D1 雷対策を検討する際はこれら全てを考慮する必要があります。 SPDによる低減 LPZ LPZ 2 0B SPD SPD 直撃雷に対しては保護されているが、全 LPZ 0 雷電磁界によって危険にさらされるゾー SPD2 B ン。内部システムは部分雷電流サージに 通信線 SPD GW LPZ 0B よって危険にさらされる。 電源線 SPD1 SPD1 電流分流および境界でのSPDによって ◇ 総合雷対策システムGW-G 内 LPZ 1 サージ電流が制限されるゾーン。空間遮 LPZ 1と クラスⅡ アース幹線 総合雷対策企業「サンコーシヤ」が、落雷によるさまざまな問題を解決します。部 へいによって雷電磁界を低減できる。 ゾ サージ電流は、電流分流及び境界で LPZ 2～の カテゴリ ー LPZ 2～ のSPDによってさらに制限されるゾーン 境界 C2 E ン。空間遮へいの追加によって雷電 雷リスク診断 総合雷対策システムの流れ磁界をさらに低減できる。 調　査 対策提案・見積・契約 工　事 検　証 メンテナンス 現地調査また 顧客のニーズを取り入れながら、最適な対 対策提案に基づ 対策提案実施後、効果の検 最終的にメンテナ ◇ 直撃雷に対応 は図面調査を 策提案を実施（提案として有償での評価 き、工事を実施 証のため雷サージカウンタの ンスまで実施（ア 実施 試験を実施する場合もあります） 設置などを行なう フターケア万全） JISでは直撃雷電流を10/350㎲という波形で規定しています。雷エネルギー（クーロン）は下図の波形の面積で示され、誘導雷電流 波形（8/20㎲）に比べ非常に大きなエネルギーであることがわかります。 落雷解析データ 電流値 雷リスク診断 100kA JISでは直撃雷波形として 雷リスク診断プログラムの内容は簡易診断と専門診断があり、簡易診断はCD-ROMを使用し、約20の質問に答え、それに対 10/350㎲が規定されました。 SPDの性能表記について（クラス、カテゴリについて） する診断レポートを作成します。 ※イメージ図ですので、実際の 　波形とは異なります。 SPD性能表記例 ・専門診断を行う際には 直撃雷対応 誘導雷対応 地域環境、電気設備、計装設備、接地系統、管理状況が分かる資料などを提出していただきます。また、破損機器がある場合、 50kA 10/350μsの雷電流対応 8/20μsの雷電流対応 機器メーカから破損機器調査報告書などを入力情報の資料として提出していただければ、診断がスムーズに行えます（必要に LPZ 0/1の境界に設置 LPZ 1/2の境界に設置 応じ現地調査を実施します）。その結果から雷リスク状況を判断し、最適な対策を提案します。 20kA 低圧電源用 クラスⅠ クラスⅡ ■ 雷リスク診断 通信・信号回路用 カテゴリＤ1 カテゴリC2 ・簡易診断は 配電 電源用 通信用 配電 電源用 通信用 0 時間 雷リスクを評価する5つの要素 a 線 SPD SPD機 線 SPD SPD 機 器 器 0 20 350 （㎲） ・クラスⅠ、Ⅱとは低圧電源用SPDの試験グレードです。 ・カテゴリD1、C2は通信・信号用の試験グレードです（他にA、B等がある）。 a．地域環境　b．受電系　c．通信・制御系　d．接地　 電源用 通信用 電源用 通信用 e b SPD 機 SPD SPD SPD＝ 直撃雷10/350㎲・100kA波形（クラスⅠ） e．安全管理体制 機器 器 ＝ 誘導雷8/20㎲・20kA波形（クラスⅡ） ※雷リスク簡易診断システムは、東京海上日動リスクコンサルティング（株）殿との 　共同開発によるものです。 建物A接地 建物A 建物B接地 建物B d c 同一構内で別接地になっている建物に 構外の別の建物にケーブルが延 ケーブルが延びていると雷リスクが高まる。 びていると、雷リスクが高まる。 ◇ 保護レベルの設定 落雷解析データ ■統計データ（例：落雷密度マップ） ■落雷解析データ報告書 ＪＩＳでは建物や設備の重要度・危険度に応じて、保護レベル（雷対策のレベル）を4段階に定めています。 1992年に関東地方で観測ネットワークを構築して以降、10 数年にわたって全国において蓄積されたデータをもとに、統 ※1 保護効率 最大雷撃電流 最小雷撃電流 ※1 JIS A 4201の解説では「一般建築物等ではレベルⅣ、火薬・可燃性液体・可 雷撃距離 計解析を行います。対策を検討する上での重要な資料となり保護レベル （10/350μｓ）（10/350μｓ） 燃性ガスなどの危険物の貯蔵又は取扱の用途に供する建築物等ではレベル Ⅱを最低基準とし、立地条件、建築物等の種類・重要度によって更に高いレ ます。また、万が一、落雷事故に遭遇された場合には、落雷 Ⅰ 98％ 200ｋA 2.9ｋA 20m ベルを適用する」と記述されています。 解析データ報告書を発行し事故の調査をサポートします。 Ⅱ 95％ 150ｋA 5.4ｋA 30m 国内における消防法では保護レベルⅠを適用することが規定されました。保護レベルの設定は施工主が雷リスクを考慮し、選択決定することができます。 Ⅲ 90％ 100ｋA 10.1ｋA 45m Ⅳ 80％ 100ｋA 15.7ｋA 60m 世界最高水準の広域雷観測ネットワーク JLDN（Japanese Lighting Detection Network）を運用。 全国の雷情報をご提供出来る唯一の会社です。 6 7

総合雷対策の必要性 雷対策に関するJISの概要 総合雷対策システム ◇ 雷保護ゾーン（LPZ）を導入 ◇ トータルソリューションの提供 受雷部システム JISでは雷の影響レベルを雷保護ゾーン（LPZ：Lightning 外部雷保護システム 引下げ導線システム Protection Zone）で区分し、それぞれの領域境界に適したSPD 外部LPSSPD1 クラスⅠサージ防護デバイス GW-G ● 主接地端子盤（ボンディングバー） 接地システム を設置することで、機器の被害を最小限に抑制します。 SPD2 クラスⅡサージ防護デバイス GW 建築物・工作物等と 内部雷保護システム 等電位ボンディングSPD 通信用サージ防護デバイス ● 接地端子盤（ボンディングバー） 人命の雷保護 （ＳＰＤ使用も含む） LPS 内部LPS 雷保護ゾーン（LPZ） 雷保護ゾーンと 安全離隔距離確保SPDクラスおよびカテゴリ LPZ 0A 総合的な雷保護システム 相 相 互 互 雷保護ゾーン（ＬＰＺ） に に関 関 雷による電磁界の減衰していない場 LPZ0 LPZ 0 建物内の電気・電子設備の所で、内部システムが全雷電流サージ A A 雷サージ低減設計 係 係 雷サージ防護 磁気遮へいと配線ルート LPZ 0 またはその一部によって危険にさらされ LPZ 0B LEMP低減SPM るゾーン。LPZ 0は、LPZ 0 とLPZ 0 接地と等電位ボンディングA B 外 に分類される。 部 LPZ 0Aおよび クラスⅠ, Ⅱ SPDを用いた 低圧配電系回路の保護直撃雷および全雷電磁界によって危険 SPD ゾ 雷サージ低減LPZ 0A にさらされるゾーン。内部システムは全雷 LPZ 0Bと カテゴリ LPZ 1 通信・信号系回路の保護ー ン 電流サージによって危険にさらされる。 LPZ 1の境界 C2, D1 雷対策を検討する際はこれら全てを考慮する必要があります。 SPDによる低減 LPZ LPZ 2 0B SPD SPD 直撃雷に対しては保護されているが、全 LPZ 0 雷電磁界によって危険にさらされるゾー SPD2 B ン。内部システムは部分雷電流サージに 通信線 SPD GW LPZ 0B よって危険にさらされる。 電源線 SPD1 SPD1 電流分流および境界でのSPDによって ◇ 総合雷対策システムGW-G 内 LPZ 1 サージ電流が制限されるゾーン。空間遮 LPZ 1と クラスⅡ アース幹線 総合雷対策企業「サンコーシヤ」が、落雷によるさまざまな問題を解決します。部 へいによって雷電磁界を低減できる。 ゾ サージ電流は、電流分流及び境界で LPZ 2～の カテゴリ ー LPZ 2～ のSPDによってさらに制限されるゾーン 境界 C2 E ン。空間遮へいの追加によって雷電 雷リスク診断 総合雷対策システムの流れ磁界をさらに低減できる。 調　査 対策提案・見積・契約 工　事 検　証 メンテナンス 現地調査また 顧客のニーズを取り入れながら、最適な対 対策提案に基づ 対策提案実施後、効果の検 最終的にメンテナ ◇ 直撃雷に対応 は図面調査を 策提案を実施（提案として有償での評価 き、工事を実施 証のため雷サージカウンタの ンスまで実施（ア 実施 試験を実施する場合もあります） 設置などを行なう フターケア万全） JISでは直撃雷電流を10/350㎲という波形で規定しています。雷エネルギー（クーロン）は下図の波形の面積で示され、誘導雷電流 波形（8/20㎲）に比べ非常に大きなエネルギーであることがわかります。 落雷解析データ 電流値 雷リスク診断 100kA JISでは直撃雷波形として 雷リスク診断プログラムの内容は簡易診断と専門診断があり、簡易診断はCD-ROMを使用し、約20の質問に答え、それに対 10/350㎲が規定されました。 SPDの性能表記について（クラス、カテゴリについて） する診断レポートを作成します。 ※イメージ図ですので、実際の 　波形とは異なります。 SPD性能表記例 ・専門診断を行う際には 直撃雷対応 誘導雷対応 地域環境、電気設備、計装設備、接地系統、管理状況が分かる資料などを提出していただきます。また、破損機器がある場合、 50kA 10/350μsの雷電流対応 8/20μsの雷電流対応 機器メーカから破損機器調査報告書などを入力情報の資料として提出していただければ、診断がスムーズに行えます（必要に LPZ 0/1の境界に設置 LPZ 1/2の境界に設置 応じ現地調査を実施します）。その結果から雷リスク状況を判断し、最適な対策を提案します。 20kA 低圧電源用 クラスⅠ クラスⅡ ■ 雷リスク診断 通信・信号回路用 カテゴリＤ1 カテゴリC2 ・簡易診断は 配電 電源用 通信用 配電 電源用 通信用 0 時間 雷リスクを評価する5つの要素 a 線 SPD SPD機 線 SPD SPD 機 器 器 0 20 350 （㎲） ・クラスⅠ、Ⅱとは低圧電源用SPDの試験グレードです。 ・カテゴリD1、C2は通信・信号用の試験グレードです（他にA、B等がある）。 a．地域環境　b．受電系　c．通信・制御系　d．接地　 電源用 通信用 電源用 通信用 e b SPD 機 SPD SPD SPD＝ 直撃雷10/350㎲・100kA波形（クラスⅠ） e．安全管理体制 機器 器 ＝ 誘導雷8/20㎲・20kA波形（クラスⅡ） ※雷リスク簡易診断システムは、東京海上日動リスクコンサルティング（株）殿との 　共同開発によるものです。 建物A接地 建物A 建物B接地 建物B d c 同一構内で別接地になっている建物に 構外の別の建物にケーブルが延 ケーブルが延びていると雷リスクが高まる。 びていると、雷リスクが高まる。 ◇ 保護レベルの設定 落雷解析データ ■統計データ（例：落雷密度マップ） ■落雷解析データ報告書 ＪＩＳでは建物や設備の重要度・危険度に応じて、保護レベル（雷対策のレベル）を4段階に定めています。 1992年に関東地方で観測ネットワークを構築して以降、10 数年にわたって全国において蓄積されたデータをもとに、統 ※1 保護効率 最大雷撃電流 最小雷撃電流 ※1 JIS A 4201の解説では「一般建築物等ではレベルⅣ、火薬・可燃性液体・可 雷撃距離 計解析を行います。対策を検討する上での重要な資料となり保護レベル （10/350μｓ）（10/350μｓ） 燃性ガスなどの危険物の貯蔵又は取扱の用途に供する建築物等ではレベル Ⅱを最低基準とし、立地条件、建築物等の種類・重要度によって更に高いレ ます。また、万が一、落雷事故に遭遇された場合には、落雷 Ⅰ 98％ 200ｋA 2.9ｋA 20m ベルを適用する」と記述されています。 解析データ報告書を発行し事故の調査をサポートします。 Ⅱ 95％ 150ｋA 5.4ｋA 30m 国内における消防法では保護レベルⅠを適用することが規定されました。保護レベルの設定は施工主が雷リスクを考慮し、選択決定することができます。 Ⅲ 90％ 100ｋA 10.1ｋA 45m Ⅳ 80％ 100ｋA 15.7ｋA 60m 世界最高水準の広域雷観測ネットワーク JLDN（Japanese Lighting Detection Network）を運用。 全国の雷情報をご提供出来る唯一の会社です。 6 7

雷対策例 風力発電設備の雷対策例 …電源用SPD …電源用SPD…通信用SPD 太陽光発電設備の雷対策例 …通信用SPD …LAN用SPD 高構造物の少ない場所に建設されるため、雷の格好の標的となりや 広範囲に複数個のPVアレイと各種装置が各ケーブルで接続されている太陽光発電 すく、特に日本海沿いのものには冬季雷も雷対策の対象になります。 システムは、雷被害を受けやすいシステムと言われています。その中心にあるパワー また、内部に電力線や通信線が引き込まれているため過電圧、過電流が コンディショナーは直流と交流の電力線が引き込まれており、最も被害を受けやすいうえ 起きやすく、周囲の配電系、通信系の設備を含めた雷対策が必要です。 損失も重大なため、確実な雷対策が必要です。 雷接近警報装置 雷サージ計測器 ストライクガード 避雷鉄塔 避雷針 風力発電機 P.114 P.117 航空障害灯〈中光度・高光度〉 風車落雷測定器 電荷量計算型 雷サージカウンタ 発電機 P.120 P.121 雷対策例 ブレードセンサ Lightning Scope＋ 風 力 発 電 接続箱 日射計 設 P.121 P.123 温度計 備・ 太 陽 航空障害灯 管理事務所 光〈低光度〉 機器室 発 DC 電 設 備 送電系統 DC/AC の パワー 雷 系統連系変電所 コンディショナー 対 分電盤 策 分電盤 例 監視 他の風車と連接 モニター （可能な場合） 通信制御線 電 圧 電源線 調 整 ネットワーク 器 AC 接地抵抗低減材 AC サンアース 接地抵抗低減材 サンアース 電源用SPD 通信用SPD 耐雷トランス 接地抵抗低減材 サンアース 航空障害灯 電源用SPD 通信用SPD LAN用SPD 接地抵抗低減材 サンアース MZS形 Smart SPD®SMH-CLP形 太陽光発電用SPD Smart SPD®SMH-CLP形 LAN-CAT5e-P+Ⅱ（R）形 P.18 P.50 P.95 P.106 P.35 P.50 P.63 P.106 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 8 9

雷対策例 風力発電設備の雷対策例 …電源用SPD …電源用SPD…通信用SPD 太陽光発電設備の雷対策例 …通信用SPD …LAN用SPD 高構造物の少ない場所に建設されるため、雷の格好の標的となりや 広範囲に複数個のPVアレイと各種装置が各ケーブルで接続されている太陽光発電 すく、特に日本海沿いのものには冬季雷も雷対策の対象になります。 システムは、雷被害を受けやすいシステムと言われています。その中心にあるパワー また、内部に電力線や通信線が引き込まれているため過電圧、過電流が コンディショナーは直流と交流の電力線が引き込まれており、最も被害を受けやすいうえ 起きやすく、周囲の配電系、通信系の設備を含めた雷対策が必要です。 損失も重大なため、確実な雷対策が必要です。 雷接近警報装置 雷サージ計測器 ストライクガード 避雷鉄塔 避雷針 風力発電機 P.114 P.117 航空障害灯〈中光度・高光度〉 風車落雷測定器 電荷量計算型 雷サージカウンタ 発電機 P.120 P.121 雷対策例 ブレードセンサ Lightning Scope＋ 風 力 発 電 接続箱 日射計 設 P.121 P.123 温度計 備・ 太 陽 航空障害灯 管理事務所 光〈低光度〉 機器室 発 DC 電 設 備 送電系統 DC/AC の パワー 雷 系統連系変電所 コンディショナー 対 分電盤 策 分電盤 例 監視 他の風車と連接 モニター （可能な場合） 通信制御線 電 圧 電源線 調 整 ネットワーク 器 AC 接地抵抗低減材 AC サンアース 接地抵抗低減材 サンアース 電源用SPD 通信用SPD 耐雷トランス 接地抵抗低減材 サンアース 航空障害灯 電源用SPD 通信用SPD LAN用SPD 接地抵抗低減材 サンアース MZS形 Smart SPD®SMH-CLP形 太陽光発電用SPD Smart SPD®SMH-CLP形 LAN-CAT5e-P+Ⅱ（R）形 P.18 P.50 P.95 P.106 P.35 P.50 P.63 P.106 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 8 9

雷対策例 ビルの雷対策例 …電源用SPD…通信用SPD 工場の雷対策例 …電源用SPD…通信用SPD …LAN用SPD オフィスのICT化、ネットワークの広域化、防災設備の高度化 …ADSL用SPD 雷による工場の生産ラインの停止は、極めて大きな損害を発生させることになります。通信 などの背景から、雷の脅威が高まっており、フロア単位はもちろん、 避雷針 ケーブルで繋がれたネットワーク機器が、誘導雷により被害を受けるなど多くの雷被害事例 ビル全体についても雷対策が必要です。 があります。工場の設備は多種多様なため、それぞれに対応した雷対策が必要です。 区分開閉器 B棟 高圧受電設備 屋外高圧キュービクル 低圧 避雷導線 高圧配電線 高圧トランス 分電盤 避雷針 冷却塔 引込柱 照明器具 通信線避雷導線 GW-F 雷止くん 分電盤 GW-F パソコン 通信設備 D種接地ほか分電盤 B種接地 NTT引込柱 接地間用 雷対策例 INV M SPD 火災報知設備 低圧電源線 機器操作盤 空調機 ビ通信設備 ル ・ 屋外照明 通信弱電 工 装置 SPD M SPD A棟 分電盤 内蔵 場 フロア接地 内蔵 の 空調機 IDF I耐雷 F D 雷 トランス 通信弱電 W- F 装置 G 主要製造設備 対策 例 火災報知設備 動力盤 SPD内蔵 MDF 照明器具 パソコン 危険物貯蔵施設M 通信 電力 プリンタ 耐圧防爆型G SPD W サンア G ース環状接地極 サンアース環状接地極 電源用SPD 通信用SPD 火災報知設備用SPD クローネ端子用SPD 電源用SPD 通信用SPD 火災報知設備用SPD クローネ端子用SPD 耐圧防爆型SPD（電源用） Smart SPD®SMBP-MZSR形 Smart SPD®SMH-CLP形 HOWL2 SMB-P・R形 Smart SPD®SMB-KRAPS１形 Smart SPD®SMBP-MZSR形 Smart SPD®SMH-CLP形 HOWL2 SMB-P・R形 Smart SPD®SMB-KRAPS１形 EX-P形 P.28 P.50 P.54 P.57 P.28 P.50 P.54 P.57 P.90 LAN用SPD ADSL・TEL用SPD 耐雷トランス 接地抵抗低減材 サンアース MDF、IDF 耐圧防爆型SPD（通信用） 接地間用SPD 耐雷トランス 接地抵抗低減材 サンアース MDF、IDF LAN-CAT5e-P+Ⅱ（R）形 雷止くん EX-L「」形 P.63 P.94 P.96 P.106 P.90 P.93 P.95 P.106 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 10 11 ̶

雷対策例 ビルの雷対策例 …電源用SPD…通信用SPD 工場の雷対策例 …電源用SPD…通信用SPD …LAN用SPD オフィスのICT化、ネットワークの広域化、防災設備の高度化 …ADSL用SPD 雷による工場の生産ラインの停止は、極めて大きな損害を発生させることになります。通信 などの背景から、雷の脅威が高まっており、フロア単位はもちろん、 避雷針 ケーブルで繋がれたネットワーク機器が、誘導雷により被害を受けるなど多くの雷被害事例 ビル全体についても雷対策が必要です。 があります。工場の設備は多種多様なため、それぞれに対応した雷対策が必要です。 区分開閉器 B棟 高圧受電設備 屋外高圧キュービクル 低圧 避雷導線 高圧配電線 高圧トランス 分電盤 避雷針 冷却塔 引込柱 照明器具 通信線避雷導線 GW-F 雷止くん 分電盤 GW-F パソコン 通信設備 D種接地ほか分電盤 B種接地 NTT引込柱 接地間用 雷対策例 INV M SPD 火災報知設備 低圧電源線 機器操作盤 空調機 ビ通信設備 ル ・ 屋外照明 通信弱電 工 装置 SPD M SPD A棟 分電盤 内蔵 場 フロア接地 内蔵 の 空調機 IDF I耐雷 F D 雷 トランス 通信弱電 W- F 装置 G 主要製造設備 対策 例 火災報知設備 動力盤 SPD内蔵 MDF 照明器具 パソコン 危険物貯蔵施設M 通信 電力 プリンタ 耐圧防爆型G SPD W サンア G ース環状接地極 サンアース環状接地極 電源用SPD 通信用SPD 火災報知設備用SPD クローネ端子用SPD 電源用SPD 通信用SPD 火災報知設備用SPD クローネ端子用SPD 耐圧防爆型SPD（電源用） Smart SPD®SMBP-MZSR形 Smart SPD®SMH-CLP形 HOWL2 SMB-P・R形 Smart SPD®SMB-KRAPS１形 Smart SPD®SMBP-MZSR形 Smart SPD®SMH-CLP形 HOWL2 SMB-P・R形 Smart SPD®SMB-KRAPS１形 EX-P形 P.28 P.50 P.54 P.57 P.28 P.50 P.54 P.57 P.90 LAN用SPD ADSL・TEL用SPD 耐雷トランス 接地抵抗低減材 サンアース MDF、IDF 耐圧防爆型SPD（通信用） 接地間用SPD 耐雷トランス 接地抵抗低減材 サンアース MDF、IDF LAN-CAT5e-P+Ⅱ（R）形 雷止くん EX-L「」形 P.63 P.94 P.96 P.106 P.90 P.93 P.95 P.106 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 10 11 ̶

雷対策例 ダムの雷対策例 …電源用SPD 最適なSPDの選定は、豊富なラインナップを誇るサンコーシヤ製品で。…通信用SPD …同軸用SPD サンコーシヤは90年に渡り、雷防護を中心としたソリューションを展開しています。長年の経験と確かな技術力により開発された ダム設備のネットワークは広域に渡っており、雷サージが侵入する危険性が高い サンコーシヤのSPDは、その豊富なラインナップで、お客様のニーズに最適な雷保護を実現します。 設備といえます。ダムには大雨の時の洪水を防ぐ役割の他、水資源を安定的に 運用する重要な役割があります。このような公共性の高いダム設備の機能を スマートな機能を纏い進化したSmart SPD®シリーズ 損なわないよう信頼性の高い雷対策が必要です。 Smart SPD®シリーズは一般的なSPDの性能に加えて、スマートな表示機能を搭載。これらの機能によりSPDの雷保護効果が 明確化され、保守・管理の効率化を可能にしました。 特 長 気象観測装置 スピーカ 管理所 保護効果の 繫船設備 見える化を実現 制 制 御 雷サージの回数をカウントし、機器を 御 装 装 置 雷から守った回数をお知らせします。 置 交換推奨時期の エレベーター 水位計 表示 SPDが劣化する前に交換時期を ゲート制御盤 お知らせ。スマートな雷防護を実現 します。 分電盤 雷対策例 インター ゲート ホン 地震計 サンコーシヤのSPDは第5世代移動通信システム「5G」に対応します。 ダ ム の 第5世代移動通信システム「5G」導入とともに、ますます社会インフラのネットワーク化が進む中、 雷 それにともなう雷対策の重要性が高まっています。サンコーシヤでは第5世代移動通信システム「5G」ネットワークが 対 導入されるさまざまな施設・現場に対応した、多彩かつ高性能なSPDをご提供します。 策 例 ・ サ ン ダム放流設備 コ ー シ ヤ の 監 S 水位局 査廊 PD 紹 介 スタジアム・展示場 交差点等の監視システム・自動運転システム 水位計 センサー 電源用SPD 通信用SPD 回転灯 空中線 Smart SPD®SMBP-MZSR形 Smart SPD®SMH-CLP形 制サ 御イレ スピーカ盤ン 放 ト耐 流 ラ 分雷 警 集音マイク P.28 P.50電 鉄道・空港 研究施設・学校 農場ン 盤 直 報ス 流 装 電 置 同軸用SPD 源 耐雷トランス 装 監テ N-JP-1S形 置 視レ 装メ 置ー 変水タ 換位 器計 水位計 センサー P.71 P.96 工場・プラント・工事現場 基地局 データセンター 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 12 13

雷対策例 ダムの雷対策例 …電源用SPD 最適なSPDの選定は、豊富なラインナップを誇るサンコーシヤ製品で。…通信用SPD …同軸用SPD サンコーシヤは90年に渡り、雷防護を中心としたソリューションを展開しています。長年の経験と確かな技術力により開発された ダム設備のネットワークは広域に渡っており、雷サージが侵入する危険性が高い サンコーシヤのSPDは、その豊富なラインナップで、お客様のニーズに最適な雷保護を実現します。 設備といえます。ダムには大雨の時の洪水を防ぐ役割の他、水資源を安定的に 運用する重要な役割があります。このような公共性の高いダム設備の機能を スマートな機能を纏い進化したSmart SPD®シリーズ 損なわないよう信頼性の高い雷対策が必要です。 Smart SPD®シリーズは一般的なSPDの性能に加えて、スマートな表示機能を搭載。これらの機能によりSPDの雷保護効果が 明確化され、保守・管理の効率化を可能にしました。 特 長 気象観測装置 スピーカ 管理所 保護効果の 繫船設備 見える化を実現 制 制 御 雷サージの回数をカウントし、機器を 御 装 装 置 雷から守った回数をお知らせします。 置 交換推奨時期の エレベーター 水位計 表示 SPDが劣化する前に交換時期を ゲート制御盤 お知らせ。スマートな雷防護を実現 します。 分電盤 雷対策例 インター ゲート ホン 地震計 サンコーシヤのSPDは第5世代移動通信システム「5G」に対応します。 ダ ム の 第5世代移動通信システム「5G」導入とともに、ますます社会インフラのネットワーク化が進む中、 雷 それにともなう雷対策の重要性が高まっています。サンコーシヤでは第5世代移動通信システム「5G」ネットワークが 対 導入されるさまざまな施設・現場に対応した、多彩かつ高性能なSPDをご提供します。 策 例 ・ サ ン ダム放流設備 コ ー シ ヤ の 監 S 水位局 査廊 PD 紹 介 スタジアム・展示場 交差点等の監視システム・自動運転システム 水位計 センサー 電源用SPD 通信用SPD 回転灯 空中線 Smart SPD®SMBP-MZSR形 Smart SPD®SMH-CLP形 制サ 御イレ スピーカ盤ン 放 ト耐 流 ラ 分雷 警 集音マイク P.28 P.50電 鉄道・空港 研究施設・学校 農場ン 盤 直 報ス 流 装 電 置 同軸用SPD 源 耐雷トランス 装 監テ N-JP-1S形 置 視レ 装メ 置ー 変水タ 換位 器計 水位計 センサー P.71 P.96 工場・プラント・工事現場 基地局 データセンター 注）この雷対策例は一例であり、必ずしも正確な雷対策を示すものではありません。詳細は弊社にお問い合わせください。 12 13

製品一覧 …「日本工業規格」対応品 …「RoHSⅡ指令」対応品 …「RoHS指令」対応品 EU RoHS指令（*）における規制対象物質（10物質： 旧EU RoHS指令（*）における規制対象物質（6物質：鉛、 …「UL規格」認証製品 鉛、水銀、カドミウム、六価クロム、PBB、PBDE、 水銀、カドミウム、六価クロム、PBB、PBDE）に関して、 DEHP、BBP、DBP、DIBP）に関して、適用除外項目を 適用除外項目を除き、規定を超える含有はありません。 除き、規定を超える含有はありません。 *欧州議会・理事会指令2011/65/EU *欧州議会・理事会指令2011/65/EU , 2015/863/EU 雷防護製品 P15～ 電源用SPD JIS クラスⅠ … 15 耐圧防爆構造SPD ……… 90 SPD外部分離器 JISクラスⅠ用ヒューズ … 23 接地間用SPD …………… 93 電源用SPD JIS クラスⅡ … 24 パソコン用SPD ………… 94 SPD外部分離器 JISクラスⅡ用ヒューズ … 47 TV、住宅内通信回線用SPD … 94 電源用SPD JIS クラスⅢ … 48 耐雷トランス …………… 95 各種電源用SPD ………… 49 絶縁トランス …………… 98 通信用SPD ……………… 50 絶縁モジュール ………… 99 LAN用 SPD …………… 63 中和トランス ………… 100 同軸用SPD ……………… 66 サージ専用中和トランス … 101 雷防護素子 ……………… 78 各種雷防護製品 ……… 102 接地製品 P105～ 接地技術 ……………… 105 サンアースと各種接地工法… 106 直撃雷対策 …………… 111 雷観測製品 P112～ 落雷位置標定システム（LLS） … 112 雷・気象観測機器 …… 114 サージカウンタ ………… 116 雷サージ計測器………… 117 風車雷撃検出装置 …… 120 雷・気象情報提供システム… 122 14

製品一覧 1 雷防護製品 電源用SPD JISクラスⅠ推奨選定表 ■電源用SPD JISクラスⅠ推奨選定表（1） MZG-200×1個 MZS-200AV×1個 接地相有 + or + MZG-NPE×1個 MZS-NPE×1個 2線式 接地相無 MZG-200×2個 MZS-200AV×2個単相用 又は不明 + or +MZG-NPE×1個 MZS-NPE×1個 漏電遮断器 MZG-200×2個 MZS-200AV×2個3線式 接地相有 + or + の1次側 MZG-NPE×1個 MZS-NPE×1個 又は 漏電遮断器 MZG-200×2個 MZS-200AV×2個 が無い場合 接地相有 + or +MZG-NPE×1個 MZS-NPE×1個 3線式 接地相無 MZG-200×3個 MZS-200AV×3個三相用 又は不明 + or +MZG-NPE×1個 MZS-NPE×1個 MZG-200×3個 MZS-200AV×3個 4線式 接地相有 + or + AC MZG-NPE×1個 MZS-NPE×1個 100V/ 200V系 2線式 接地相有・無 MZG-200×2個 or MZS-200AV×2個 単相用 3線式 接地相有 MZG-200×3個 or MZS-200AV×3個 漏電遮断器 の2次側 3線式 接地相有・無 MZG-200×3個 or MZS-200AV×3個 三相用 製品一覧 4線式 接地相有 MZG-200×4個 or MZS-200AV×4個 雷 防 護 ■電源用SPD JISクラスⅠ推奨選定表（2） 製品 MZS-400AV×1個 接地相有 + 電 MZS-NPE400×1個 源 単相用 2線式 用 接地相無 MZS-400AV×2個 S 又は不明 +MZS-NPE400×1個 P 漏電遮断器 D の1次側 MZS-400AV×2個 又は 接地相有 + 漏電遮断器 MZS-NPE400×1個 が無い場合 3線式 接地相無 MZS-400AV×3個三相用 又は不明 +MZS-NPE400×1個 MZS-400AV×3個 4線式 接地相有 + MZS-NPE400×1個 AC400V系 単相用 2線式 接地相有・無 MZS-400AV×2個 漏電遮断器 の2次側 3線式 接地相有・無 MZS-400AV×3個 三相用 4線式 接地相有 MZS-400AV×4個 15

製品一覧 1 雷防護製品 電源用SPD JISクラスⅠ MZG-200形 JISクラスⅠ・クラスⅡ対応 適合規格 ●JIS C 5381-1・JIS Z 9290 適合 ●国土交通省 建築設備設計基準 適合 ●国土交通省 公共建築工事標準仕様書 適合 ●社団法人公共建築協会評価書 取得 ●RoHS指令対応 特　長 ●インパルス放電電流50kA（直撃雷波形10/350μs）まで対応 MZG-200 ●電圧防護レベル1.5kV以下 寸法：W35×D100×H64（mm） ●DINレール（35mm幅）取付構造 質量：250（g） 用　途 ■外観図 ■回路図 ●配電盤・分電盤の低圧電源回路（AC100V/200V） 締付ねじ（M6）端子表示 貼り銘板 ●各種制御機器の電源回路（AC100V/200V） ■性能表 項　目 測定条件 性　能 端子表示 最大連続使用電圧（50/60Hz）Uc ― 230V 45 ケーブル導入孔 インパルス放電電流Iimp 10/350μs 50kA 公称放電電流In 8/20μs 20kA 電圧防護レベルUp JISに基づく 1.5ｋV以下 DINレール（35mm） 100 （5） レールストッパ MZG-NPE形 JISクラスⅠ・クラスⅡ対応 適合規格 ●JIS C 5381-1・JIS Z 9290 適合 ●社団法人公共建築協会評価書 取得 ●RoHS指令対応 特　長 ●インパルス放電電流100kA（直撃雷波形10/350μs）まで対応 ●電圧防護レベル1.5kV以下 MZG-NPE ●DINレール（35mm幅）取付構造 寸法：W70×D100×H65（mm） 用　途 質量：490（g） ●配電盤・分電盤の低圧電源回路（AC100V/200V） ●各種制御機器の電源回路（AC100V/200V） ■外観図 締付ねじ（M6） ■回路図 レール 端子表示 貼り銘板 端子表示 ストッパ ■性能表 項　目 測定条件 性　能 最大連続使用電圧（50/60Hz）Uc ― 255V インパルス放電電流Iimp 10/350μs 100ｋA 端子 公称放電電流In 8/20μs 20kA 表示 100 端子表示 電圧防護レベルUp JISに基づく 1.5ｋV以下 （104.5） 45 ケーブル導入孔 圧着端子用 （M6） ケーブル導入孔 圧着端子用 ケーブル （M6） 導入孔 ケーブル 導入孔 DINレール（35mm） 16 （50） 15 65 70 50 64 35

■設置事例（MZG-200＋MZG-NPE） AC100V/200V系（漏電遮断器1次側または漏電遮断器がない場合） 単相2線 接地相有 単相2線 接地相無or不明 単相3線 接地相有 U 漏 漏 漏電 U 電 U 電 遮 遮 V 遮 V 断器 V 断 器 N 断 器 SPD外部分離器 SPD外部分離器 SPD外部分離器 （ヒューズ） （ヒューズ） （ヒューズ） クラスⅠSPD クラスⅠSPD クラスⅠSPDMZG-200×1 MZG-200×2 MZG-NPE×1 MZG-200×2MZG-NPE×1 MZG-NPE×1 ショートバー ショートバー ショートバー ボンディング用バーへ ボンディング用バーへ ボンディング用バーへ AC100V/200V系（漏電遮断器2次側） 単相2線 接地相有・無or不明 — 単相3線 接地相有 U 漏 電 U 漏 遮 電V V 断 遮 器 N 断器 SPD外部分離器 （ヒューズ） SPD外部分離器（ヒューズ） — クラスⅠSPD クラスⅠSPD MZG-200×2 MZG-200×3 製品一覧 雷 ショートバー ショートバー 防 ボンディング用バーへ ボンディング用バーへ 護 製 AC200V系（漏電遮断器1次側または漏電遮断器がない場合） 品 三相3線 接地相有 三相3線 接地相無or不明 三相4線 接地相有 電 R U 源R 漏 漏 電 S 電 漏 S V 電 用遮 遮 T 断 T 断 W 遮 器 器 断 器 SN P SPD外部分離器 （ヒューズ） SPD外部分離器 SPD外部分離器 D （ヒューズ） （ヒューズ） クラスⅠSPD クラスⅠSPDMZG-200×3 クラスⅠSPDMZG-200×2 MZG-NPE×1 MZG-200×3MZG-NPE×1 MZG-NPE×1 ショートバー ショートバー ショートバー ボンディング用バーへ ボンディング用バーへ ボンディング用バーへ AC200V系（漏電遮断器2次側） 三相3線 接地相有・無or不明 — 三相4線 接地相有 R 漏 U 電 漏 S 遮 V 電 断 T W 遮 器 断N 器 SPD外部分離器 （ヒューズ） SPD外部分離器（ヒューズ） — クラスⅠSPD MZG-200×3 クラスⅠSPDMZG-200×4 ショートバー ショートバー ボンディング用バーへ ボンディング用バーへ 17

製品一覧 1 雷防護製品 電源用SPD JISクラスⅠ MZS-200AV形 JISクラスⅠ・クラスⅡ対応 適合規格 ●JIS C 5381-11（IEC61643-11） 適合 ●JIS Z 9290（IEC62305） 適合 ●国土交通省 建築設備設計基準 適合 ●国土交通省 公共建築工事標準仕様書 適合 ●社団法人公共建築協会評価書 取得 ●CEマーキング品 ●RoHSⅡ指令対応 ●KEMA認証 MZS-200AV 特　長 ●インパルス放電電流25kA（直撃雷波形10/350㎲）まで対応 寸法：W35×D125×H66（mm） ●電圧防護レベル1.5kV以下 質量：370（g） ●高い続流遮断性能 ●劣化表示機能搭載（警報接点出力端子付） ●DINレール（35mm幅）取付構造　 ●防爆検定取得品あり（P90） ■外観図 ■回路図 ●特許技術採用製品 端子表示 貼り銘板 端子表示 レールストッパー Ｌ/Ｎ 用　途 ●配電盤・分電盤の低圧電源回路（AC100V/200V） ●各種制御機器の電源回路（AC100V/200V） 劣化識別用 劣化表示 ■性能表 端子 125±1 （6） 14 11 12 項　目 測定条件 性　能 45 品目コード ― 11015650 最大連続使用電圧（50/60Hz）Uc ― 230V ケーブル ケーブル導入孔 導入孔 インパルス放電電流Iimp 10/350μs 25kA 最大放電電流Imax 8/20μs 100kA 公称放電電流In 8/20μs 25kA DINレール（35ｍｍ） 電圧防護レベルUp JISに基づく 1.5ｋV以下 MZS-NPE形 JISクラスⅠ・クラスⅡ対応 適合規格 ●JIS C 5381-11（IEC61643-11） 適合 ●JIS Z 9290（IEC62305） 適合 ●社団法人公共建築協会評価書 取得 ●CEマーキング品 ●RoHSⅡ指令対応 ●KEMA認証 特　長 MZS-NPE ●インパルス放電電流100kA（直撃雷波形10/350㎲）まで対応 寸法：W35×D125×H66（mm） ●電圧防護レベル1.5kV以下 質量：290（g） ●DINレール（35mm幅）取付構造 ■外観図 ■回路図 用　途 締付ねじ（M6） ●配電盤・分電盤の低圧電源回路（AC100V/200V） 端子表示 貼り銘板 端子表示 レールストッパ ●各種制御機器の電源回路（AC100V/200V） 125 4.5 ■性能表 45 項　目 測定条件 性　能 ケーブル ケーブル 品目コード ― 11017380 導入孔 導入孔 最大連続使用電圧（50/60Hz）Uc ― 255V インパルス放電電流Iimp 10/350μs 100ｋA DINレール（35mm） 公称放電電流In 8/20μs 100kA 電圧防護レベルUp JISに基づく 1.5ｋV以下 18 （51） 15 35 （51） 1566 66±1 （10.2） 35±1 76.4
